ne5532低通滤波电路图设计及难点解析
ne5532 低通滤波电路图设计及难点解析
本文主要是关于ne5532 的相关介绍，并着重对ne5532 低通滤波电路图设计及难点进行了详尽的阐述。

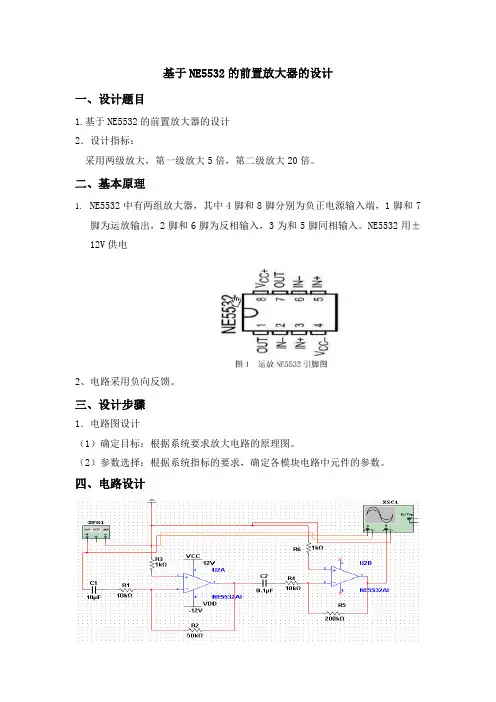

ne5532
NE5532 是高性能低噪声双运算放大器（双运放）集成电路。与很多标准运放相似，但它具有更好的噪声性能，优良的输出驱动能力及相当高的
小信号带宽，电源电压范围大等特点。因此很适合应用在高品质和专业音响
设备、仪器、控制电路及电话通道放大器。用作音频放大时音色温暖，保真
度高，在上世纪九十年代初的音响界被发烧友们誉为“运放之皇”，至今仍是
很多音响发烧友手中必备的运放之一。
特性

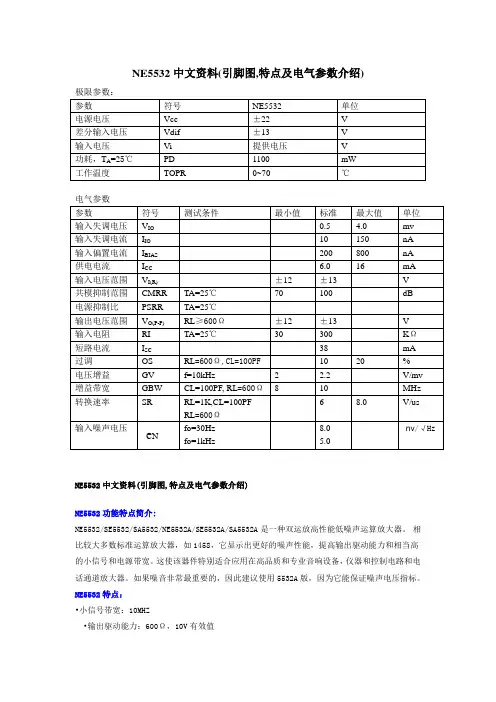

NE5532中文资料(部分)
NE5532 等效输入噪声电压，频率的典型值在1 kHz，单位增益带宽10 MHz的典型值共模抑比百分贝典型。 高直流电压增益100 V / mV的典型，峰值输出电压摆幅32 V，典型随着VCC±=±18 V和RL=600Ω高转换率9 V/μs的典型 宽电源电压范围±3 V至±20 V。 在工作自由空气的温度范围内绝对最大额定值（除非另有说明）电源电压：VCC+22--22 V，输入电压，无论输入VCC± 输入电流±10毫安 输出短路持续时间无限封装的热阻抗 D包97°C / W PS包85 °C / W PS包95°C / W 经营虚拟结温，TJ150 ℃， 存储温度范围，TSTG-65°C至150℃ 超出“绝对最大额定值”列出的压力可能会造成永久性损坏设备。这些压力额定值只，和该设备在这些或超出下标明的任何其他条件的功能操作“推荐工作条件”是不是暗示。暴露于长时间的绝对最大额定值条件可能影响器件的可靠性。 注释：1.所有的电压值，除了差分电压，是相对于VCC+和VCC-之间的中点。 2.输入电压的幅度绝不能超过电源电压的幅度。
3.过量的输入电流将流，如果超过约0.6伏的差动输入电压的输入端之间时，除非一些限流电阻使用。 4.可以将输出短路到地或任一电源。温度和/或电源电压必须限制，以确保最大额定功耗不超过。 5.最大功耗是TJ（最大），θJA，和TA的函数。在任何允许的最大允许功耗 环境温度为PD=（TJ（最大值） - TA）/θJA。工作在150℃的最大绝对值的TJ可能会影响可靠性。 6.封装的热阻抗的计算按照JESD51- 7. 推荐工作条件: 电气特性，VCC±=+15 V，TA=25°C（除非另有说明）
fir低通滤波器设计(完整版)
电子科技大学信息与软件工程学院学院标准实验报告 （实验）课程名称数字信号处理 电子科技大学教务处制表
电 子 科 技 大 学 实 验 报 告 学生姓名： 学 号： 指导教师： 实验地点： 实验时间：14-18 一、实验室名称：计算机学院机房 二、实验项目名称：fir 低通滤波器的设计 三、实验学时： 四、实验原理： 1. FIR 滤波器 FIR 滤波器是指在有限范围内系统的单位脉冲响应h[k]仅有非零值的滤波器。M 阶FIR 滤波器的系统函数H(z)为 ()[]M k k H z h k z -==∑ 其中H(z)是k z -的M 阶多项式，在有限的z 平面内H(z)有M 个零点，在z 平面原点z=0有M 个极点. FIR 滤波器的频率响应 ()j H e Ω 为 0 ()[]M j jk k H e h k e Ω -Ω ==∑ 它的另外一种表示方法为 () ()()j j j H e H e e φΩΩΩ=
其中 () j H e Ω和()φΩ分别为系统的幅度响应和相位响应。 若系统的相位响应()φΩ满足下面的条件 ()φαΩ=-Ω 即系统的群延迟是一个与Ω没有关系的常数α，称为系统H(z)具有严格线性相位。由于严格线性相位条件在数学层面上处理起来较为困难，因此在FIR 滤波器设计中一般使用广义线性相位。 如果一个离散系统的频率响应 ()j H e Ω 可以表示为 ()()()j j H e A e αβΩ-Ω+=Ω 其中α和β是与Ω无关联的常数，()A Ω是可正可负的实函数，则称系统是广义线性相位的。 如果M 阶FIR 滤波器的单位脉冲响应h[k]是实数，则可以证明系统是线性相位的充要条件为 [][]h k h M k =±- 当h[k]满足h[k]=h[M-k],称h[k]偶对称。当h[k]满足h[k]=-h[M-k],称h[k]奇对称。按阶数h[k]又可分为M 奇数和M 偶数，所以线性相位的FIR 滤波器可以有四种类型。 2. 窗函数法设计FIR 滤波器 窗函数设计法又称为傅里叶级数法。这种方法首先给出()j d H e Ω， ()j d H e Ω 表示要逼近的理想滤波器的频率响应，则由IDTFT 可得出滤波器的单位脉冲响应为 1 []()2j jk d d h k H e e d π π π ΩΩ-= Ω ? 由于是理想滤波器，故 []d h k 是无限长序列。但是我们所要设计的FIR 滤波 器，其h[k]是有限长的。为了能用FIR 滤波器近似理想滤波器，需将理想滤波器的无线长单位脉冲响应 []d h k 分别从左右进行截断。 当截断后的单位脉冲响应 []d h k 不是因果系统的时候，可将其右移从而获得因果的FIR 滤波器。
低通滤波器实验报告
（科信学院） 信息与电气工程学院 电子电路仿真及设计CDIO三级项目 设计说明书 （2012/2013学年第二学期） 题目： ____低通滤波器设计____ _____ _____ _ 专业班级：通信工程 学生姓名： 学号： 指导教师： 设计周数：2周 2013年7月5日 题目： ____低通滤波器设计____ _____ _____ _ (1)
第一章、电源的设计 (2) 1.1实验原理： (2) 1.1.1设计原理连接图： (2) 1. 2电路图 (5) 第二章、振荡器的设计 (7) 2.1 实验原理 (7) 2.1.1 (7) 2.1.2定性分析 (7) 2.1.3定量分析 (8) 2.2电路参数确定 (10) 2.2.1确定R、C值 (10) 2.2.2 电路图 (10) 第三章、低通滤波器的设计 (12) 3.1芯片介绍 (12) 3.2巴特沃斯滤波器简介 (13) 3.2.1滤波器简介 (13) 3.2.2巴特沃斯滤波器的产生 (13) 3.2.3常用滤波器的性能指标 (14) 3.2.4实际滤波器的频率特性 (15) 3.3设计方案 (17) 3.3.1系统方案框图 (17) 3.3.2元件参数选择 (18) 3.4结果分析 (20) 3.5误差分析 (23) 第四章、课设总结 (24) 第一章、电源的设计 1.1实验原理： 1.1.1设计原理连接图：
整体电路由以下四部分构成： 电源变压器：将交流电网电压U1变为合适的交流电压U2。 整流电路：将交流电压U2变为脉动的直流电压U3。 滤波电路：将脉动直流电压U3转变为平滑的直流电压U4。 稳压电路：当电网电压波动及负载变化时,保持输出电压Uo的稳定。 1）变压器变压 220V交流电端子连一个降压变压器，把220V家用电压值降到9V左右。 2）整流电路 桥式整流电路巧妙的利用了二极管的单向导电性，将四个二极管分为两组，根据变压器次级电压的极性分别导通。见变压器次级电压的正极性端与负载电阻的上端相连，负极性端与负载的电阻的下端相连，使负载上始终可以得到一个单方向的脉动电压。单项桥式整流电路，具有输出电压高，变压器利用率高，脉动系数小。
各种滤波器
设计一个九级集总参数低通滤波器，电路结构如图所示，要求截止频率为450MHz，通带内增益大于－1dB，阻带内650M以上增益小于－50dB。通带内反射系数要求小于－15dB。要求优化参数Cost<0.5(最佳为 5（波长线长为相对值）。计算线长Z为2.5和3.5两处的输入阻抗、反射系数。并画出Z为2.5时的阻抗与导纳圆图。 低通滤波器===== 设计具体要求 ====== 通带频率范围：0MHz-300MHz 增益参数S21：通带内0MHz-300MHz S21>－0.5dB ；阻带内420MHZ以上 S21<－50dB 反射系数S11：通带内0MHz-300MHz S11<－10dB ； 2、为了节省成本，计划将该滤波器设计为7级结构。你能把它设计出来吗？根据你的优化仿真结果，探讨滤波器级数与其性能的关系。 低通滤波器===== 设计具体要求 ====== 通带频率范围：0MHz-350MHz 增益参数S21：通带内 S21>－1dB 阻带内550MHZ以上 S21<－45dB 反射系数S11：通带内 S11<－15dB 2、简述功分器的基本技术要求及其主要特性参数。
通带频率范围：0MHz-400MHz 增益参数S21：通带内0MHz-400MHz S21>－0.2dB 阻带内600MHZ以上 S21<－50dB 反射系数S11：通带内0MHz-400MHz S11<－10dB 要求优化参数 2、简述HFSS的特点及其主要应用的范围。 IVCURVEI来测量非线性器件——三极管GBJT3的特性曲线并加入调谐，分析其变化。 高通滤波器===== 设计具体要求 ====== 通带频率范围：550MHz以上 增益参数S21：通带内S21>－2dB ；阻带内0-400MHz，S21<－50dB 反射系数S11：通带内S11<－20dB； 2、你会添加Marker吗？试在S21曲线上，添加一横坐标为600MHz的Marker。添加后需请老师签字。 3、使用TXLine工具计算微带线εr＝12.9，t/h=0.1，分别计算W/h=2.5，3.0以及3.5时的特性阻高通滤波器 ===== 设计具体要求 ====== 设计一个九级集总参数高通滤波器，电路结构如图所示，要求截止频率为550MHz，通带内增益大于－1dB，阻带内0-350MHz增益小于－45dB。通带内反射系数要求小于－15dB。 2、如果要设计低通滤波器，与前面相比，有哪些步骤需要变化？并画出结构简图。 MicrowaveOffice的Optimize功能选择框中的优化算法，并画出优化算法框图。
fir低通滤波器设计报告
滤波器设计原理 本文将介绍数字滤波器的设计基础及用窗函数法设计FIR 滤波器的方法，运用MATLAB 语言实现了低通滤波器的设计以及用CCS软件进行滤波效果的观察。读取语音文件，并加入一定的随机噪声，最后使用窗函数滤波法进行语音滤波，将加噪后的语音文件转换为.dat文件使其能和ccs软件链接，输出个阶段的时域和频域波形。 根据数字滤波器冲激响应函数的时域特性。可将数字滤波器分为两种，即无限长冲激响应( IIR) 滤波器和有限长冲激响应(FIR) 滤波器。IIR 滤波器的特征是具有无限持续时间的冲激响应；FIR 滤波器冲激响应只能延续一定时间。其中FIR 滤波器很容易实现严格的线性相位，使信号经过处理后不产生相位失真，舍入误差小，稳定等优点。能够设计具有优良特性的多带通滤波器、微分器和希尔伯特变换器，所以在数字系统、多媒体系统中获得极其广泛的应用。FIR数字滤波器的设计方法有多种，如窗函数设计法、最优化设计和频率取样法等等。而随着MATLAB软件尤其是MATLAB 的信号处理工具箱和Simulink 仿真工具的不断完善，不仅数字滤波器的计算机辅助设计有了可能而且还可以使设计达到最优化。 FIR滤波器的窗函数法的设计 采用汉明窗设计低通FIR滤波器 使用b=fir1(n,Wn)可得到低通滤波器。其中，0Wn1，Wn=1相当于0.5。其语法格式为 b=fir1(n,Wn); 采用：b=fir1(25, 0.25); 得到归一化系数：
或者在命令行输入fdatool进入滤波器的图形设置界面，如下图所示 得到系数（并没有归一化） const int BL = 26; const int16_T B[26] = { -26, 33, 126, 207, 138, -212, -757, -1096, -652, 950, 3513, 6212, 7948, 7948, 6212, 3513, 950, -652, -1096, -757, -212, 138, 207, 126, 33, -26 }; FIR滤波器的设计（Matlab） 技术指标为：采用25阶低通滤波器，汉明窗(Hamming Window)函数，截止频率为1000Hz，采样频率为8000Hz，增益40db。 下面的程序功能是：读取语音文件，并加入一定的随机噪声，最后使用窗函数滤波法进行语音滤波，将加噪后的语音文件转换为.dat文件使其能和ccs软件链接，输出个阶段的时域和频域波形。
EMI滤波电路全集
滤波器电路全集 一．EMI滤波电路：EMI滤波器主要作用是滤除外界电网的高频脉冲对电源的干扰，同时也起到减少开关电源本身对外界的电磁干扰。实际上它是利电感和电容的特性，使频率为50Hz左右的交流电可以顺利通过滤波器，但高于50Hz以上的高频干扰杂波被滤波器滤除，所以它又有另外一种名称，将EMI滤波器称为低通滤波器（彩电上的称法），其意义为，低频可以通过，而高频则被滤除。下面是EMI滤波电路的线路图： 上图中的C1和L1组成第一级EMI滤波，C2、C3、C4与L2组成第二级滤波。实物图如下图所示：
二级EMI滤波电路 在优质电源中，都有两道EMI滤波电路，其中一路在电源插座处，另外一路在电源的PCB板上（也有把两道EMI滤波电路都做在PCB板上的情况），这两道EMI电路，可以很好地滤除电网中的高频杂波和同相干扰电流，同时把电源中产生的电磁辐射削减到最低限度，使泄漏到电源外的电磁辐射量不至于对人体或其它设备造成不良影响。劣质电源通常会省去第一级EMI滤波电路，甚至连第二级EMI滤波电路也省 掉。 · [图文] EMI滤波电路 · [组图] 不同应用领域的滤波器(调节器)电路 · [图文] 单相全波整流复式滤波电路 · [图文] 单相全波整流电容滤波电路 · [组图] 单相全波整流电感滤波电路 · [组图] 单相半波整流电容滤波电路 · [图文] 用相同参数构成的每倍频程24dB低通滤波电路 · [图文] OPA2604制作的三阶低通滤波器电路 · [图文] OPA603制作的1MHz高通滤波器电路 · [图文] MC33171制作的陷波器电路 · [图文] INA110制作的60Hz输入陷波滤波器电路 · [组图] OPA603组成的10MHz带通滤波器电路 · [组图] 数字梳状滤波器集成电路 · [图文] UPC822电源频率噪声滤波器电路 · [组图] 运放组成的单峰特性滤波器电路 · [图文] MAX291+TA7504P构成的8次低通滤波器电路 · [组图] LM307组成的低Q值高增益带通滤波器电路 · [组图] 具有锐截止特性的有源高通滤波器电路
微带低通滤波器的设计
微带低通滤波器的设计 朱晶晶 摘要：本文通过对国内外文献的查看和整理，对课题的研究意义及滤波器目前的发展现状做了阐述，然后介绍了微带线的基本理论,以及滤波器的基本结构，归纳了微带滤波器的作用和特点。之后对一个七阶微带低通滤波器进行了详细的研究，最后利用三维电磁场仿真软件ANSYS HFSS 进行仿真验证，经过反复调试，结果显示满足预期的性能指标。 关键字：微带线；低通滤波器；HFSS Abstract:View and finishing this article through to the domestic and foreign literature, the research significance and the filter to the current development status of, and then introduces the basic theory of microstrip line, and the basic structure of the filter, summarizes the function and characteristics of microstrip filter.After a seven step microstrip low-pass filter has carried on the detailed research, the use of 3 d electromagnetic field simulation software ANSYS HFSS simulation verification, after repeated testing, the results show that meet the expected performance index. Key word: microstrip line; low-pass filter; HFSS 1.引言 随着无线通信技术的快速发展，微波滤波器已经被广泛应用于各种通信系统，如卫星通信、微波中继通信、军事电子对抗、毫米波通信、以及微波导航等多种领域，并对微波滤波器的要求也越来越高。滤波器是一种重要的微波通信器件，它具有划分信道、筛选信号的功能，是一种二端口网络。整个通信系统的性能指标直接受它的性能优劣的影响[1]。主要技术指标要求有高阻带抑制、低通带插损、高功率、宽频带和带内平坦群时延等。同时，体积、成本、设计时间也是用户较为关心的话题。滤波器已经成为许多设计问题的关键，微带滤波器的设计技术是无线通信系统中的关键技术。传统方法设计出来的滤波器结构尺寸都比较大，在性能指标上也存在一定程度上的局限性，往往不能够满足现代无线通信系统的要求。目前，微带低通滤波器具有高性能、尺寸较小、易于集成、易于加工等优点因而得到了广泛的应用。 本论文以切比雪夫低通滤波器的研究作为实例，设计出一款七阶的微带低通滤波器，要求符合现代个人移动通信系统多需求的射频产品，覆盖一定的通信频率范围，使之掌握工程开发的相关步骤以及当前技术发展与需求。 2. 微带线的基本理论与参数 ε和导线厚度t、基板的介质损耗角正切函数，接地板和导线所用的金属 (1) 基板参数[2]：基板高度h、基板相对介电常数 r 通常为铜、银、铝。 (2) 电特性参数：特性阻抗、工作频率和波长、波导波长和电长度。 (3) 微带线参数：宽度W、长度L 和微带线单位长度衰减的量AdB。微带线的基本结构如1所示。 （a）结构示意图（b）横截面示意图 图1 微带线结构图 微带滤波器的参数： (1) 带宽 带宽指信号所占据的频带宽度，在被用来描述信道时，带宽是指能够有最大频带宽度。带宽在信息论、无线电、通信、信号处理和波谱学等领域都是一个核心概念。 (2) 带外衰减 由于要抑制无用信号，因此越大的带外衰减特性就越好，此项指标一般取通带外与截止频率为一定比值的某点频率的衰减值[3]。 (3) 通带插损 由于网络端口和元件自身损耗的不良匹配会造成一些能量损耗，造成在通带内引入的噪声过高以至于有用信号通过系统后产生信号失真，为了解决通信系统的这方面问题，就用插损IL 来表示滤波器的损耗特性。 (4) 带内驻波 滤波器的输入端口和输出端口与外加阻抗匹配的程度由带内驻波表示。驻波越小则说明匹配越好，反过来，则不然。 3. 运用HFSS 软件进行设计模拟仿真 3.1 微带低通滤波器的设计参数 滤波器工作频段：f1 =10MHz—f2=2500MHz =0.1dB 滤波器通带衰减：L Ar 滤波器带外抑制：在3500～5000MHz 的频率之间有35dB 的衰减 滤波器输入、输出端微带线特性阻抗：Z0=50 ε=3.66mm，h=0.508mm，t=0.004 所选介质基板指标为： r 可以计算得到7 阶切比雪夫低通滤波电路各微带传输线的结构参数[4-5]得到各尺寸如表1所示：
FIR数字滤波器设计与使用
实验报告 课程名称：数字信号处理指导老师：刘英成绩：_________________实验名称： FIR数字滤波器设计与使用同组学生姓名：__________ 一、实验目的和要求 设计和应用FIR低通滤波器。掌握FIR数字滤波器的窗函数设计法，了解设计参数（窗型、窗长）的影响。 二、实验内容和步骤 编写MATLAB程序，完成以下工作。 2-1 设计两个FIR低通滤波器，截止频率 C =0.5。 （1）用矩形窗，窗长N=41。得出第一个滤波器的单位抽样响应序列h 1(n)。记下h 1 (n) 的各个抽样值，显示h 1 (n)的图形（用stem(.)）。求出该滤波器的频率响应（的N 个抽样）H 1(k)，显示|H 1 (k)|的图形（用plot(.)）。 （2）用汉明窗，窗长N=41。得出第二个滤波器的单位抽样响应序列h 2(n)。记下h 2 (n) 的各个抽样值，显示h 2(n)的图形。求出滤波器的频率响应H 2 (k)，显示|H 2 (k)|的 图形。 （3）由图形，比较h 1(n)与h 2 (n)的差异，|H 1 (k)|与|H 2 (k)|的差异。 2-2 产生长度为200点、均值为零的随机信号序列x(n)（用rand(1,200)0.5）。显示x(n)。 求出并显示其幅度谱|X(k)|，观察特征。 2-3 滤波 （1）将x(n)作为输入，经过第一个滤波器后的输出序列记为y 1(n)，其幅度谱记为|Y 1 (k)|。 显示|X(k)|与|Y 1 (k)|，讨论滤波前后信号的频谱特征。 （2）将x(n)作为输入，经过第二个滤波器后的输出序列记为y 2(n)，其幅度谱记为|Y 2 (k)|。 比较|Y 1(k)|与|Y 2 (k)|的图形，讨论不同的窗函数设计出的滤波器的滤波效果。 2-4 设计第三个FIR低通滤波器，截止频率 C =0.5。用矩形窗，窗长N=127。用它对x(n)进行滤波。显示输出信号y
绝对经典的低通滤波器设计报告
经典 无源低通滤波器的设计
团队：梦知队 团结奋进，求知创新，追求卓越，放飞梦想 队员： 日期：2010.12.10 目录 第一章一阶无源RC低通滤波电路的构建 (3) 1.1理论分析 (3) 1.2电路组成 (4) 1.3一阶无源RC低通滤波电路性能测试 (5) 1.3.1正弦信号源仿真与实测 (5) 1.3.2三角信号源仿真与实测 (10) 1.3.3方波信号源仿真与实测 (15) 第二章二阶无源LC低通滤波电路的构建 (21) 2.1理论分析 (21) 2.2电路组成 (22) 2.3二阶无源LC带通滤波电路性能测试 (23) 2.3.1正弦信号源仿真与实测 (23) 2.3.2三角信号源仿真与实测 (28)
2.3.3方波信号源仿真与实测 (33) 第三章结论与误差分析 (39) 3.1结论 (39) 3.2误差分析 (40) 第一章一阶无源RC低通滤波电路的构建1.1理论分析 滤波器是频率选择电路，只允许输入信号中的某些频率成分通过，而阻止其他频率成分到达输出端。也就是所有的频率成分中，只是选中的部分经过滤波器到达输出端。 低通滤波器是允许输入信号中较低频率的分量通过而阻止较高频率的分量。 图1RC低通滤波器基本原理图 当输入是直流时，输出电压等于输入电压，因为Xc无限大。当输入
频率增加时，Xc减小，也导致Vout逐渐减小，直到Xc=R。此时的频率为滤波器的特征频率fc。 解出，得： 在任何频率下，应用分压公式可得输出电压大小为： 因为在＝时，Xc=R，特征频率下的输出电压用分压公式可以表述为： 这些计算说明当Xc=R时，输出为输入的70.7%。按照定义，此时的频率称为特征频率。 1.2电路组成
基于ADS设计2GHz阶跃阻抗低通滤波器讲解
课程设计说明书 题目：基于ADS设计2GHz阶跃阻抗低通滤波器 学院（系）： 年级专业： 学号： 学生姓名： 指导教师： 教师职称：
基于ADS设计2GHz阶跃阻抗低通滤波器 摘要：用微带或带状线实现低通滤波器的一种相对容易的方法是用很高和很低特征阻抗的传输线交替排列的结构。这种滤波器通常称为阶跃阻抗或高Z-低Z滤波器，由于它结构紧凑且较容易设计，因此是首选设计方法。在设计2GHz阶跃阻抗低通滤波器时，核心之一是采用阻抗和频率定标公式，用低阻抗和高阻抗线代替串联电感和并联电容。 关键词：阶跃阻抗低通滤波器；微带线；定标公式； Based on the ADS design 2 GHZ step impedance low pass filter Abstract: Using microstrip or stripline low pass filter is a relatively easy way with high and low characteristic impedance of the transmission structure arranged alternately. This filter is usually called step impedance is low or high Z - Z filter, due to its compact structure, and is easier to design, so design method is preferred. In design 2 GHZ step impedance low pass filter, one of the core is the impedance and frequency calibration formula, with low impedance and high impedance line instead of series inductance and the shunt capacitance. Key words: Step impedance low pass filter; Microstrip line. Scaling formula;
低通滤波器电路设计与实现
低通滤波器电路设计与实现 摘要 滤波器是一种二端口网络。它具有选择频率的特性，即可以让某些频率顺利通过，而对其它频率则加以阻拦。目前由于在雷达、微波、通讯等部门，多频率工作越来越普遍，对分隔频率的要求也相应提高，所以需用大量的滤波器。再则，微波固体器件的应用对滤波器的发展也有推动作用，像参数放大器、微波固体倍频器、微波固体混频器等一类器件都是多频率工作的，都需用相应的滤波器。低通滤波器是一个通过低频信号而衰减或抑制高频信号的部件。理想滤波器电路的频响在通带内应具有一定幅值和线性相移，而在阻带内其幅值应为零。有源滤波器是指由放大电路及RC网络构成的滤波器电路，它实际上是一种具有特定频率响应的放大器。滤波器的阶数越高，幅频特性衰减的速率越快，但RC网络节数越多，元件参数计算越繁琐，电路的调试越困难。根据指标，本次设计选用有源二阶巴特沃斯低通滤波器可达到本次设计要求的指标，可调增益部分通过电压跟随器和反相放大器来实现可调增益。 关键词：低通滤波器，巴特沃斯滤波器，频率响应
Low-pass filter circuit design and Achieve Author: Shang Shiwei Tutor: Song Jiayou Abstract Filter is a kind of two-port network. It has the characteristics of frequency choice, that can make some frequency pass, but to other frequency is to stop, because now in radar, microwave, communication, and other departments, more work frequency is becoming more and more common, the requirements of the frequency of space also increase; So need a lot of filter. Moreover, the application of microwave solid device for the development of the filter can boost, as parameters amplifiers, microwave solid times frequency device, microwave solid mixers, kind of device is working frequency, need corresponding filter. Low pass filter is a through the low frequency signal and attenuation or inhibit the high frequency signal components. Ideal filter circuit frequency response in bandpass should have certain amplitude and linear phase shift, and in which the amplitude with inner resistance should be zero. Active filter is to point to by amplifying circuit and network structure of RC filter circuit, it is actually a particular frequency response of the amplifier. The order number of filter, the higher amplitude frequency characteristics of the attenuation rate faster, but RC network's day, more component parameters are calculated the more detailed, the more difficult the commissioning of the circuit. According to the index, the design choose active second order bart wo low-pass filter can achieve the design requirements of the index, adjustable gain through the voltage of follow and reversed-phase amplifier to achieve adjustable gain. Key words:Low-pass filter,Butterworth filter,Frequency response

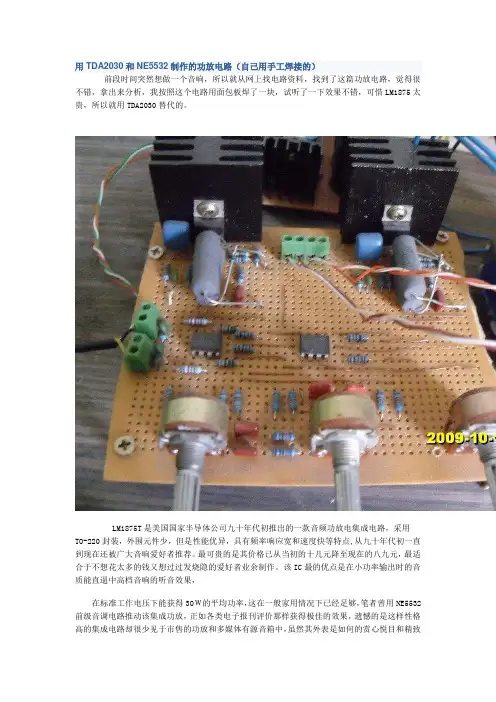

TDA2030A与NE5532组成的功放电路
TDA2030A与NE5532组成的功放电路图 作者:admin 来源: TDA2030A与NE5532组成的功放电路图 TDA2030A与NE5532组成的功放电路图 TDA2030A是一个单片集成电路封装 在Pentawatt低频率为目的使用的AB类放大器。与VS = 44V的最大它特别适合于无稳压电源的应用和更可靠的35W驱动电路使用低成本补充型承双。的TDA2030A提供高输出电流，并具有非常lowharmonic 和交叉失真。此外该设备集成了短路tection机制，其中包括晶体管内安排自动限制消耗的功率，以保持对他们的工作点输出安全工作区。一个传统的热关断系统也包括在内。 在标准工作电压下能获得30Ｗ的平均功率，这在一般家用情况下已经足够，笔者曾用NE5532前级音调电路推动该集成功放，正如各类电子报刊评价那样获得极佳的效果，遗憾的是这样性格高的集成电路却很少见于市售的功放和多媒体有源音箱中，虽然其外表是如何的赏心悦目和精致漂亮，但是打开外壳，却很难发现它的芳影，而是生产厂家为了节省那几元钱的成本，大都采用诸如2030或其它名不见经传的廉价电路，由于和TDA2030的封装完全一样，可以直接的代替它，可以获得立竿见影的效果，但是必须是正品。以下是应用电原理图，只画出一个声道，以下均只画出一个声道，另一声道原理相同。
在以往电子报刊中常介绍给功放集成电路取消负反馈电容，再加上一个由运算放大器构成的直流伺服电路，使其变成一个纯直流功放电路，事实对TDA2030A,还有LM 3886等,根本不需多此一举,直接取消该电容即可,用数字万用表实际测量输出端,发现它的零点偏移很少,只有几毫伏左右,本人用这样的电路多年还没有烧坏集成块和扬声器的事件发生,况且该集成电路具有过热过流短路保护功能, 该电路中取消了负反馈电路中下面的负反馈电容，变成了纯直流放大电路，大大地拓宽了频率响应，事实证明，只要前级音频输入电容选好，一般用ＣＢＢ１Ｕ，或者用别的发烧品牌如ＷＩＭＡ，等，后级电位就很稳定，不能用一般的电解电容，因为那样有可能有小电流通过，通过放大后造成后级的不稳定，你可以通过对比试听出取消前后的音质绝然不同的效果，特别是高频和低音的拓宽，该电路取消了一般采用运放做伺服电路，使制作变得容易。 另外该电路还采用电流负反馈电路，该电路也是近年来报刊推荐较多的电路，电压负反馈电路相比，其增益随着未级输出电流的增大而增大，这样能使低频重放力度增强，需要指出的是，采用该电路时，电源的功率储备要有余量，建议用150W 的环变。否则不但达不到预期效果，反而使失真加大，如果你的电源变压器功率不大，建议你用传统的电压负反馈方式。
基于matlab的FIR低通高通带通带阻滤波器设计
基于matlab的FIR低通-高通-带通-带阻滤波器设计
————————————————————————————————作者：————————————————————————————————日期：
北京师范大学 课程设计报告 课程名称： DSP 设计名称：FIR 低通、高通带通和带阻数字滤波器的设计姓名： 学号: 班级： 指导教师： 起止日期： 课程设计任务书
学生班级： 学生姓名： 学号： 设计名称： FIR 低通、高通带通和带阻数字滤波器的设计 起止日期： 指导教师： 设计目标： 1、采用Kaiser 窗设计一个低通FIR 滤波器 要求： 采样频率为8kHz ； 通带：0Hz~1kHz ，带内波动小于5%； 阻带：1.5kHz ，带内最小衰减：Rs=40dB 。 2、采用hamming 窗设计一个高通FIR 滤波器 要求： 通带截至频率wp=rad π6.0, 阻带截止频率ws=rad π4.0， 通带最大衰减dB p 25.0=α,阻带最小衰减dB s 50=α 3、采用hamming 设计一个带通滤波器 低端阻带截止频率 wls = 0.2*pi ； 低端通带截止频率 wlp = 0.35*pi ； 高端通带截止频率 whp = 0.65*pi ； 高端阻带截止频率 whs = 0.8*pi ； 4、采用Hamming 窗设计一个带阻FIR 滤波器 要求： 通带：0.35pi~0.65pi ，带内最小衰减Rs=50dB ； 阻带：0~0.2pi 和0.8pi~pi ，带内最大衰减：Rp=1dB 。
FIR 低通、高通带通和带阻数字滤波器的设计 一、 设计目的和意义 1、熟练掌握使用窗函数的设计滤波器的方法，学会设计低通、带通、带阻滤波器。 2、通过对滤波器的设计，了解几种窗函数的性能，学会针对不同的指标选择不同的窗函数。 二、 设计原理 一般，设计线性相位FIR 数字滤波器采用窗函数法或频率抽样法，本设计采用窗函数法，分别采用海明窗和凯泽窗设计带通、带阻和低通。 如果所希望的滤波器的理想频率响应函数为)(jw d e H ，如理想的低通，由信号系统的知识知道，在时域系统的冲击响应h d (n)将是无限长的，如图2、图3所示。 H d (w) -w c w c 图2 图3 若时域响应是无限长的，则不可能实现，因此需要对其截断，即设计一个FIR 滤波器频率响应∑-=-=1 0)()(N n jwn jw e n h e H 来逼近)(jw d e H ，即用一个窗函数w(n)来 截断h d (n)，如式3所示： )()()(n w n h n h d = （式1）。 最简单的截断方法是矩形窗，实际操作中，直接取h d (n)的主要数据即可。 )(n h 作为实际设计的FIR 数字滤波器的单位脉冲响应序列，其频率响应函数为： ∑-=-=1 0)()(N n jwn jw e n h e H （式2） 令jw e z =，则 ∑-=-=1 0)()(N n n z n h z H （式3）， 式中，N 为所选窗函数)(n w 的长度。
低通滤波器设计整理
1、低通滤波器（LPF） 低通滤波器是用来通过低频信号，衰减或抑制高频信号。 如图13－2（a）所示，为典型的二阶有源低通滤波器。它由两级RC滤波环节与同相比例运算电路组成，其中第一级电容C接至输出端，引入适量的正反馈，以改善幅频特性。 图13－2（a）二阶低通滤波器电路图 图13－2（b）二阶低通滤波器电路仿真图 电路性能参数： 二阶低通滤波器的通带增益
截止频率，它是二阶低通滤波器通带与阻带的界限频率。 品质因数，它的大小影响低通滤波器在截止频率处幅频特性的形状。 2、高通滤波器（HPF） 与低通滤波器相反，高通滤波器用来通过高频信号，衰减或抑制低频信号。 只要将图13－2低通滤波电路中起滤波作用的电阻、电容互换，即可变成二阶有源高通滤波器，如图13－3所示。高通滤波器性能与低通滤波器相反，其频率响应和低通滤波器是“镜象”关系，仿照LPH分析方法，不难求得HPF的幅频特性。 图13－3 二阶高通滤波器电路图 电路性能参数A uf、f0、Q各量的函义同二阶低通滤波器 3、带通滤波器（BPF）
图13-4 二阶带通滤波器 这种滤波器的作用是只允许在某一个通频带范围内的信号通过，而比通频带下限频率低和比上限频率高的信号均加以衰减或抑制。这种滤波器的作用是只允许在某一个通频带范围内的信号通过，而比通频带下限频率低和比上限频率高的信号均加以衰减或抑制。 典型的带通滤波器可以从二阶低通滤波器中将其中一级改成高通而成。如图13－4所示。 电路性能参数： 通带增益中心频率 通带宽度选择性 的比例就可改变频宽而不影响中心频率。 此电路的优点是改变R f和R 4 4、带阻滤波器（BEF） 如图13－5所示，这种电路的性能和带通滤波器相反，即在规定的频带内，信号不能通过（或受到很大衰减或抑制），而在其余频率范围，信号则能顺利通过。
FIR低通数字滤波器的设计要点
《DSP技术与应用》课程设计报告 课题名称：基于DSP Builder的FIR数字滤波器的设计与实现 学院：电子信息工程学院 班级：11级电信本01班 学号： 姓名：
题目基于DSP Builder的FIR数字滤波器的设计与实现 摘要 FIR数字滤波器是数字信号处理的一个重要组成部分，由于FIR数字滤波器具有严格的线性相位，因此在信息的采集和处理过程中得到了广泛的应用。本文介绍了FIR数字滤波器的概念和线性相位的条件，分析了窗函数法、频率采样法和等波纹逼近法设计FIR滤波器的思路和流程。在分析三种设计方法原理的基础上，借助Matlab仿真软件工具箱中的fir1、fir2和remez子函数分别实现窗函数法、频率采样法和等波纹逼近法设计FIR滤波器。然后检验滤波器的滤波效果，采用一段音频进行加噪声然后用滤波器滤，对比三段音频效果进而对滤波器的滤波效果进行检验。仿真结果表明，在相频特性上，三种方法设计的FIR滤波器在通带内都具有线性相位；在幅频特性上，相比窗函数法和频率采样法，等波纹逼近法设计FIR滤波器的边界频率精确，通带和阻带衰减控制。
Abstract FIR digital filter is an important part of digital signal processing, the FIR digital filter with linear phase, so it has been widely applied in the collection and processing of information in the course of. This paper introduces the concept of FIR digital filter with linear phase conditions, analysis of the window function method and frequency sampling method and the ripple approximation method of FIR filter design ideas and processes. Based on analyzing the principle of three kinds of design methods, by means of fir1, fir2 and Remez function of Matlab simulation software in the Toolbox window function method and frequency sampling method and respectively realize equiripple approximation method to design FIR filter. Then test the filtering effect of the filter, using an audio add noise and then filter, test three audio effects and comparison of filter filtering effect. Simulation results show that the phase frequency characteristic, three design methods of FIR filter with linear phase are in the pass band; the amplitude frequency characteristics, compared with the window function method and frequency sampling method, equiripple approximation method Design of FIR filter with accurate boundary frequency, the passband and stopband attenuation control.
RC低通滤波器设计
RC低通滤波器 1、电路的组成 所谓的低通滤波器就是允许低频信号通过，而将高频信号衰减的电路，RC低通滤波器电路的组成如图3-17所示。 2、电压放大倍数 在电子技术中，将电路输出电压与输入电压的比定义为电路的电压放大倍数，或称为传递函数，用符号A u来表示，在这里A u为复数，即 令，则 （3-19） 的模和幅角为 （3-20）
