人教版九年级物理全一册16.1 电压 学案 (含答案)
第十六章电压电阻
第1节电压
知识点梳理
1.电压：电压是形成的原因；电源是提供的装置。
电压用字母表示;单位符号为。
2.单位换算关系：1V=kV；1mV=V。
3.常见电压值：一节干电池两端的电压是V。
一节铅蓄电池两端的电压是V。
我国家庭电路两端的电压是。
4.电压表是测量的仪表,电压表的符号是。
5.电压表的使用
a.要测哪部分电压，电压表就和哪部分电路。
b.电压表接入电路时，应当使电流从电压表的接线柱流入,从接线柱流出（正进负出）。
c.测量前应先估计待测电压的大小,选择适当量程的电压表,如果不能估测电压的大小,可以先用较大量程进行。
d.可以把电压表直接接到电源的上。
6.电压表的读数
a.当电压表的量程选择为0~3V时，其分度值为V。
b.当电压表的量程选择为0~15V时，其分度值为V。
针对训练
知识点1 电压
1.关于电压，下列说法错误的是（）
A.电压是形成电流的原因
B.电路两端有电压，则电路中一定有电流
C.把一节铅蓄电池接在电路中，即使电路没有闭合,铅蓄电池两端也会有电压
D.电路中有电流，则电路两端一定有电压
知识点2 电压表的使用
2.在下列电路图中,闭合开关S,能用电压表测量L2两端电压的是（）
3.如图所示的电压表，若选用的是0～3V的量程，读数为V；若选用的是0～15V的量程，读数为V。
课时作业
1.如图所示的电路中，开关S闭合时，电压表所测的电压是（）
A.电灯L1两端的电压
B.电灯L2两端的电压
C.电灯L1和L2两端的电压
D.电源电压
2.一次，小王同学用有3V和15V两个量程的电压表测电压时，电压表“-”接线柱已经接入电路，在用15V量程试触时，指针位置如图所示，则下一步的实验操作是（）
A.直接接入b接线柱，然后读数
B.直接接入c接线柱，然后读数
C.断开开关，接入c接线柱，闭合开关后读数
D.断开开关，接入b接线柱，闭合开关后读数
3.如图所示实物电路图，下列判断正确的是（）
A.灯L1与灯L2并联，电压表测灯L1两端的电压
B.灯L1与灯L2并联，电压表测灯L2两端的电压
C.灯L1与灯L2串联，电压表测灯L1两端的电压
D.灯L1与灯L2串联，电压表测灯L2两端的电压
4.如图所示,灯L1和L2是两只相同的灯泡,a、b是电流表或电压表。
闭合开关S后,两灯都能发光,则下列判断正确的是（）
A.a、b均为电流表
B.a、b均为电压表
C.a为电流表，b为电压表
D.a为电压表，b为电流表
5.如图所示，小华做实验时，误将电流表和电压表的位置接反了，开关闭合后，下列现象可能会出现的是（）
A. L1灯泡发光，电流表烧坏
B.灯泡L1、L2均发光，电流表有较大的示数
C. L2灯泡发光，电压表烧坏
D.灯泡L1、L2均不发光，电压表有较大的示数
6.如图所示，电压表的示数为V。
7.如图所示，灯L1与灯L2串联，先用电压表测灯L1两端的电压，再测灯L2两端的电压时，只将电压表接A的一端改接C，这种接法（选填“正确”或“不正确”），原因是。
8.图中圆圈a、b为连接正确的电表，闭合开关后，两灯都发光，a应是表，b
是表。
9.如图所示电路,开关S闭合后,两灯均发光,电压表测的是灯(选填“L1”或“L2”)两端电压。
一段时间后,两灯均熄灭,但电压表有读数且示数较大,电流表无示数,则故障可能是（选填“L1短路”“L1断路”或“L2断路”)。
10.图中所提供的实验器材，应怎样连接才能使L1和L2两灯串联在电路中，并用电流表测通过L1的电流，用电压表测L2两端的电压。
在图中用笔画线表示导线，连接好实物电路。
参考答案知识点梳理
1.电流电压U V
2.10-310-3
3. 1.5 2 220V
4.电压
5.a. 并联
b. “+”“-”
c. 试触
d. 两极
6.a. 0.1
b. 0.5
针对训练
1.B
2.C
3. 2.6 13
课时作业
1.B
2. D
3.C
4.C
5.D
6. 2.5
7. 不正确电压表的正、负接线柱接反了
8. 电压电流L1L1断路
9.。

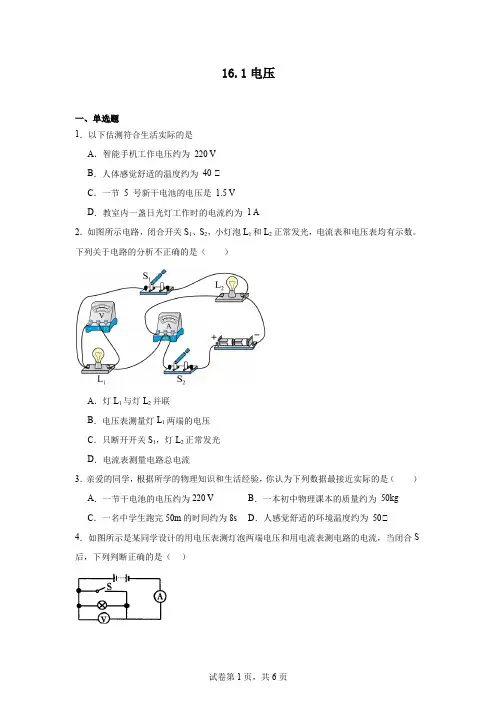

16.1电压2024-2025学年人教版九年级全一册物理
16.1电压一、单选题1．以下估测符合生活实际的是A．智能手机工作电压约为220 VB．人体感觉舒适的温度约为40 ℃C．一节5 号新干电池的电压是1.5 VD．教室内一盏日光灯工作时的电流约为1 A2．如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数。
下列关于电路的分析不正确的是（）A．灯L1与灯L2并联B．电压表测量灯L1两端的电压C．只断开开关S1，灯L2正常发光D．电流表测量电路总电流3．亲爱的同学，根据所学的物理知识和生活经验，你认为下列数据最接近实际的是（）A．一节干电池的电压约为220 V B．一本初中物理课本的质量约为50kgC．一名中学生跑完50m的时间约为8s D．人感觉舒适的环境温度约为50℃4．如图所示是某同学设计的用电压表测灯泡两端电压和用电流表测电路的电流，当闭合S 后，下列判断正确的是（）A ．灯泡灯丝会烧坏B ．电流表会烧坏C ．电压表会烧坏D ．两表都会烧坏5．如图所示的电路，电压表测量的是（ ）A ．灯1L 两端的电压B ．灯2L 两端的电压C ．灯1L 和2L 的总电压D ．电源和灯1L 的总电压6．如图所示电路，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数几乎为零，电压表有示数且不变，造成此现象的原因可能是（ ）A ．滑动变阻器断路B ．电流表短路C ．小灯泡短路D ．导线℃断路7．如图所示，对基本测量仪器的操作和使用，正确的是A ．测量物体质量B ．测量木块长度C ．测量液体温度D ．测一蓄电池两极间电压8．下列物理量的单位不正确的是（ ）A．温度的单位是℃B．比热容的单位是J/kgC．电流的单位是A D．电压的单位是V二、填空题9．如图中电表的示数分别为：甲图是，乙图是．10．如图电压表的示数是V。
11．如图所示，电源电压为3V，开关S闭合时，L1、L2都发光，将L1灯泡拧下来，电压表接bc时示数为V。
12．如图所示电路元件的连接均正确，○处甲、乙为电压表或电流表。
16.1电压练习(含答案) 人教版九年级全一册物理
16.1 电压练习一、单选题1．某同学用双量程电压表测电压使用的接线柱是“－”和“3”，由于粗心按15 V量程读数，读得电压为11.5 V，则正确的电压值为()A．1.5 V B．2.3 V C．2 V D．2.5 V2．如图所示电路中，a、b两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则（）A．a接入电流表，b接入电压表B．a、b均接入电流表C．a、b均接入电压表D．a接入电压表，b接入电流表3．如图所示的电路，开关S闭合，电流表示数为零，用电压表分别接在电路中的不同位置，电压表示数为U ab=0V，U ac=0V，U ad=3V，U ae=0V。
若电路只有一处故障，则该电路的故障可能是（）A．R1短路B．R2断路C．R3断路D．R1断路4．如图是小强在做“探究串联电路中电流、电压特点”实验时连接的实物电路。
当开关闭合时，发现灯L1不亮、灯L2亮，电流表和电压表均有读数。
则出现此故障的原因可能是（）A．L2开路B．L2短路C．L1开路D．L1短路5．同学们在实验室中利用电压表测量小灯泡电压时，画出下面几种电路图，其中正确的是（）A．B．C．D．6．如图所示，电源电压一定。
关于电路的工作情况，下列说法正确的是（）A．只闭合S1时，两只灯泡串联B．若灯L1被短路，则闭合S1、S2后，电压表和电流表都被烧坏C．若电压表和电流表位置对调，则闭合S1、S2后，两表都被烧坏D．若灯L2被短路，则闭合S1、S2后，电压表无示数，电流表被烧坏7．如图所示电路中，当开关S闭合时，电压表测的是（）．A．L1两端电压B．L2两端电压C．L1和L2两端的总电压D．电源和L1两端的总电压8．将完好的电流表、电压表、小灯泡连接成如图所示的电路，电源由两节新干电池组成，当开关S闭合后，会出现（）A．电压表示数为3V B．电流表指针明显偏转C．小灯泡发光D．电池被烧坏9．如图所示，要电路中两灯泡都正常发光，下面说法中正确的是（）A．甲是电流表，乙是电压表B．甲是电压表，乙是电流表C．甲、乙都是电压表D．甲、乙都是电流表10．如图电路,电源电压恒为3V,电路中各元件连接正确且均完好,导线连接牢固且电流表、电压表接入量程合理,R1、R2为定值电阻,则下列说法正确的是（）A．当S1、S2都闭合时,V示数为零,A示数为零B．当S1、S2都闭合时,V示数为零,A有示数C．当S1闭合S2断开时,若R2短路,A有示数,V示数为零D．当S1闭合S2断开时,若R1断路,A示数为零,V示数为3V二、填空题11．一节普通干电池的电压为V，人体的安全电压是，风能实际上是的动能。
16.1电压 2024—2025学年人教版物理九年级全一册
16.1电压刷基础知识点1 电压1新素材[2024 山东济南期末]电动车厂家为了增加续航，设计出“无极耳”电池。
所谓极耳，就是从电芯(电源装置)中将正负极引出来的金属导电体，取消极耳可以避免电能在极耳中的损耗。
下列说法正确的是( )A.无极耳电池就是没有正负极的电池B.电路中有电池就一定有电流C.无极耳电池是提供电压的装置D.用导线将无极耳电池两极直接相连可保护电池2正确填写下列几个特殊的电压值和单位换算。
(1)一节新干电池的电压为V。
一节新铅蓄电池的电压为V。
我国家庭电路的电压为V。
对人体安全的电压为不高于V。
手机电池的电压为V。
(2)48 V= kV= mV; 22V= kV;350kV= V。
知识点2电压的测量(3[2023 河南南阳质检]关于电压表的使用，下列说法错误的是( )A.电流应从正接线柱流入，从负接线柱流出B.测量前，应先检查指针是否在零刻度线处C.测电压时，要把电压表与待测电路并联D.不能估计待测用电器两端电压的大小时，应选较小量程试触4[2024 湖南长沙质检]在如图所示的电路中，闭合开关S，能用电压表测量L₁两端电压的是( )5[2024安徽马鞍山质检]如图所示是电压表的表盘，其示数是( . )A.2.3 VB.11.5VC.2.6 VD.2.3 V或11.5 V6.用电压表测量电压时，试触过程中发现电压表指针偏转如图所示，请指出电压表在使用时出现的错误。
甲: ;乙: ;丙: 。
7[2023山西晋中期末]请用笔画线表示导线，将图中的电路元件连接起来。
要求：灯泡L₁和L₂串联，电压表测L₂两端的电压。
风刷易错…………………………………………易错点不会正确分析电压表的测量对象8[2023黑龙江绥化期末]如图所示电路，当开关闭合时，灯泡L₁、L₂均正常发光，电压表有示数。
则电压表测量的是(填“L₁”“L₂”或“电源”)两端的电压。
1[2023 山东滨州期末，中]如图所示的电路中，闭合开关S₁、S₂,小灯泡L₁和L₂正常发光,电流表和电压表均有示数，下列关于该电路的说法不正确的是( )A.电流表测量干路中的电流B.电压表不能测量L₁两端的电压C.取下L₁时,L₂正常发光D.只断开开关S₂时，电压表无示数2[中]如图所示的电路中，开关由闭合到断开，其中电压表示数不变的是( )A.甲、乙B.乙、丁C.甲、丙、丁D.甲、乙、丁3[中]如图所示的电路中，①②③是三块电表，闭合开关S，灯L₁与L₂发光，则下列四个选项中，判断正确的是( )足A.若①②是电流表，③是电压表，则L₁与L₂串联B.若②③是电流表,①是电压表,则L₁与L₂串联C.若①③是电流表，②是电压表，则L₁与L₂并联D.若①③是电压表，②是电流表，则L₁与L₂并联.4[2024安徽滁州期末，中]如图所示，电源电压为1.5V，开关S闭合后，下列判断正确的是( . )A.若只有L₁的灯丝断了，电压表的示数为0B.若只有L₂的灯丝断了，电压表的示数为1.5 VC.若只有L₁短路，电压表的示数为1.5 VD.若只有L₂短路，电压表的示数为1.5 V5如图甲所示的实物图，闭合开关S，灯泡L₁和L₂联，如图乙所示，电压表测得L₂两端的电压是V。
2020年人教版物理九年级全册学案 第16章第1节《电压》 (含答案)
第1节电压【学习目标】1知识与技能从实际中了解电压在电路中的作用，并初步掌握电压的单位、常见的电压值，初步掌握电压表的连接方法、读数方法及实验操作中的技能技巧。
通过实验探究，让学生感知灯泡的亮度与电压有关。
2、过程与方法通过阅读说明书，从中收集到有关电压表连接方法和在电压表上读数的方法的一些信息，得到电压表的一般使用方法3、情感、态度与价值观在教学活动中，尤其注意培养学生参与、交流、合作的意识。
【学习重点】电压表的使用方法【学习难点】电压表的使用方法【预习检测】1、电压用字母_____表示，国际单位制中，电压的单位______，常用单位______、_______，换算关系：1kV=_______V 1V=________mV试一试：（1）_________是提供电压的电路元件，电压是形成______的原因（2）256kV=__________V 220V=______mV2、常见电压值：(1）一节干电池：______V(2)三个蓄电池串联的蓄电池组：________V(3)家庭照明电路：_______V【共同探究】探究点一电压活动1阅读课本4页、5页，填空：1、一节干电池V 1节蓄电V 家庭电路V人体安全电压为V2、电压单位：伏特（）千伏（）毫伏（）它们之间的换算关系是：1KV＝V 1 V = mV3、电压概念（电压的作用）：一段电路中有电流，它的两端就有。
电源是提供的装置。
电压的符号是活动2动手做图6.1-2实验观察：①要在一段电路产生电流，它的两端就要有，②同一段电路，电压越高，小灯泡，说明电路中的电流越。
因此，电源的作用就是给用电器两端提供。
xxx”两端．．“xxx”的电流。
．．的电压，说电流时，要说通过探究点二怎样连接电压表活动3：观察电压表，阅读课本第5、6页。
电压表的电学元件符号：电压表使用规则：（1）电压表应该跟被测用电器联；（2）电流从接线柱流进，从接线柱流出；（3）被测电压不要超过电压表的；（在预先不知道被测电压的大约值的情况下，如果判定被测电压不会超过15V,可以先用，如果测得的电压不超过3V,为提高准确性，应改为量程测量。

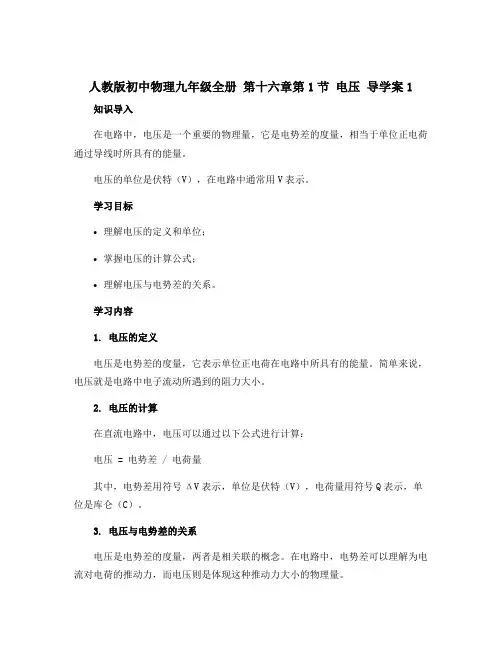

人教版初中物理九年级全册 第十六章第1节 电压 导学案1
人教版初中物理九年级全册第十六章第1节电压导学案1知识导入在电路中，电压是一个重要的物理量，它是电势差的度量，相当于单位正电荷通过导线时所具有的能量。
电压的单位是伏特（V），在电路中通常用V表示。
学习目标•理解电压的定义和单位；•掌握电压的计算公式；•理解电压与电势差的关系。
学习内容1. 电压的定义电压是电势差的度量，它表示单位正电荷在电路中所具有的能量。
简单来说，电压就是电路中电子流动所遇到的阻力大小。
2. 电压的计算在直流电路中，电压可以通过以下公式进行计算：电压 = 电势差 / 电荷量其中，电势差用符号ΔV表示，单位是伏特（V），电荷量用符号Q表示，单位是库仑（C）。
3. 电压与电势差的关系电压是电势差的度量，两者是相关联的概念。
在电路中，电势差可以理解为电流对电荷的推动力，而电压则是体现这种推动力大小的物理量。
4. 电压的实际应用电压在日常生活中有广泛的应用。
例如，家用电路中的电压是220V，可以为电器提供所需的能量；电池也可以提供不同电压的输出，以满足不同设备的需求。
学习活动1.请思考并回答以下问题：•电压的定义是什么？•电压和电势差有何关系？•如何计算电压？•电压在日常生活中有哪些应用？2.在学习过程中，你还有哪些困惑或疑问？请列出并提出。
总结与拓展在本节课中，我们学习了电压的定义、计算公式以及它与电势差的关系。
电压是电路中电子流动所遇到的阻力大小，可以理解为电流对电荷的推动力。
电压在电路中起着重要的作用，并被广泛应用于日常生活中。
接下来，我们可以进一步学习电压与电流、电阻之间的关系，以及电压与电能的转换等内容，加深对电压的理解和应用。
参考资料•人教版初中物理九年级全册。

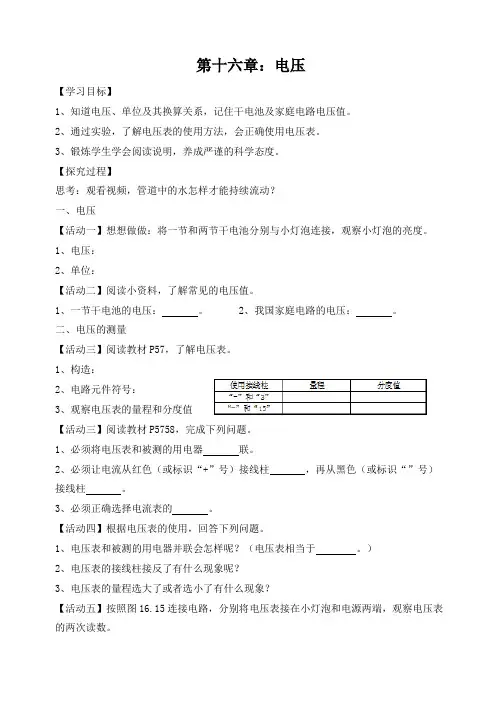

16.1电压学案人教版九年级全一册物理
