变压器呼吸器的安装与运行维护(标准版)
主变压器呼吸器更换及运行维护
主变压器呼吸器更换及运行维护摘要：文章主要是分析了呼吸器的工作原理，在此基础上讲解了呼吸器运行维护中存在的问题，提出了可行性的解决方案，望可以为有关人员提供到一定的参考和帮助。
关键字：主变压器；呼吸器；设备更换；运行维护；电力系统；电力设备1前言变压器是电力系统中重要的组成部分，其的运行情况会影响到用电地区的供电情况。
呼吸器是大中型变压器中重要的设备，在变压器的储油柜和外界互换气体的过程中，呼吸器能够起到干燥的作用。
为此文章对主变压器呼吸器更换及运行维护展开了研究和探讨。
2呼吸器的工作原理在主变压器中，呼吸器是一种玻璃容器，主要是对变压器和外界的气体进行交换的时候起到过滤和干燥的作用。
呼吸器的内部装有一些吸湿剂，用来干燥外界的气体。
在呼吸器上还设置了一个储油柜，储油柜内装有的油是保证变压器工作的原料。
空气在进入变压器之前，应该先进行过滤，将灰尘过滤掉，然后通过硅胶将气体中的水分去除，保证进入变压器的空气是干燥清洁的。
在呼吸器的内部，最上层是安装法兰和上封头，下面有一个胶垫和玻璃筒，玻璃筒内部就是吸附材料，吸附材料的下面是一个胶垫，再下面就是下封头和油盒。
因此主变压器的呼吸器就是一个过滤和干燥空气的设备。
在呼吸器内，装有的硅胶主要为白色硅胶和变色硅胶。
按照呼吸器的不同功能来进行划分，可以将呼吸器分为双呼吸呼吸器和单呼吸呼吸器。
在变电站中，应该按照变电站的实际需求来制定呼吸器。
变压器在运行的过程中，油温会升高，此时油的体积会膨胀，油箱中的油量就会变多，多余的油量可以进入到储油柜的油室中。
油进入储油柜中，油室的体积也随之增大，油室内的气体就会通过排挤而进入到呼吸器内部。
当油箱的温度下降的时候，整个过程刚好相反，油的体积减少，油室的油会进入到油箱，大气经过呼吸器进入到气室中。
如果变压器的呼吸器发生故障的时候，呼吸器的内部硅胶就会发生潮解，这样呼吸器的作用就不能发挥，不能对进入变压器的气体进行过滤和净化。
(完整word)变压器呼吸器日常与故障分析
变压器呼吸器日常维护与故障分析概论：呼吸器又称吸湿器是主变压器(本文所指变压器均为油浸式电力变压器)的一个附属安全保护装置，其内部充有吸附剂如硅胶式活性氧化铝，当变色硅胶由兰色变为淡红色时表明吸附剂已经受潮必须更换和干燥。
对主变压器来说更换呼吸器硅胶是一项日常性的维护工作.关键词：呼吸器、硅胶、受潮、维护一、呼吸器主要结构及功能呼吸器（如图一所示）安装在油枕与空气连通的管道末端。
常见的变压器呼吸器主要由一根铁管、玻璃容器及油杯组成，玻璃容器内装干燥剂（如硅胶），油杯内装有一定量绝缘油.当变压器储油柜内的空气随变压器油的体积膨胀或缩小时，排出或吸入的空气都经过呼吸器，呼吸器内的干燥剂吸收空气中的水分，对空气起干燥、过滤作用,从而保持变压器油箱内绝缘油的清洁。
图一可视型呼吸器二、呼吸器日常管理及维护呼吸器是变压器油箱呼吸的主要器官，呼吸器的日常维护关系到主变压器内部绝缘油的清洁。
呼吸器长期疏于管理会造成变压器内部绝缘油受潮,绝缘强度下降，严重时会发生电气故障.作为运行管理人员需加强呼吸器的日常巡视管理，作为检修人员需根据呼吸器状态及时制定检修策略，做好各项维护工作.变压器呼吸器日常巡视时应注意以下几点要求：（1）硅胶的装入量以占呼吸器容积的三分之二为宜，当硅胶变色部分占到整体的三分之一以上时应及时更换，根据现行国家电网公司状态检修规定，硅胶变色为三分之二时,变压器设备为异常状态。
（2)油杯内绝缘油高度应高于油管最下端，方可起到密封除尘作用。
油杯绝缘油不得超过油标指示的最高刻度,否则会造成呼吸孔塞堵塞，呼吸器无法正常呼气。
(3)呼吸器的密封性需良好，硅胶变色应由底部开始变色，如上部颜色发生变色则说明呼吸器密封性不严,为保证呼吸器正常运行，需及时调整呼吸器密封性。
（4)油位指示异常或主变呼吸器无呼吸现象时,应加强跟踪分析，通过分析判断呼吸器呼吸孔是否堵塞，造成主变内部形成负压.当油位过高，呼吸器溢油造成硅胶污染时应及时加强主变本体油务跟踪,及时更换硅胶。
变压器的运行与维护
变压器的运行与维护一、变压器的投运与停运（1）对新投运的变压器以及长期停用或大修后的变压器，在投运之前，应重新按部颁《电气设备预防性试验规程》进行必要的试验，绝缘试验应合格，并符合基本要求的规定，值班人员还应仔细检查并确定变压器在完好状态，具备带电运行条件，有载开关或无载开关处于规定位置，且三相一致；各保护部件、过电压保护及继电保护系统处于正常可靠状态。
（2）新投运的变压器必须在额定电压下做冲击合闸试验，冲击五次；大修或更换改造部分绕组的变压器则冲击三次。
在有条件的情况下，冲击前变压器最好从零起升压，而后进行正式冲击。
（3）变压器投运、停运操作顺序，应在运行规程(或补充部分)中加以规定，并须遵守下列各项：1）强迫油循环风冷式变压器投入运行时，应先逐台投入冷却器并按负载情况控制投入的台数；变压器停运时，要先停变压器，冷却装置继续运行一段时间，待油温不再上升后再停。
2）变压器的充电应当由装设有保护装置的电源侧的断路器进行，并考虑到其它侧是否会超过绝缘方面所不允许的过电压现象。
（4）在110kV及以上中性点直接接地系统中，投运和停运变压器时，在操作前必须将中性点接地，操作完毕可按系统需要决定中性点是否断开。
（5）装有储油柜的变压器带电前应排尽套管升高座、散热器及净油器等上部的残留空气，对强迫油循环变压器，应开启油泵，使油循环一定时间后将空气排尽。
开启油泵时，变压器各侧绕组均应接地。
（6）运行中的备用变压器应随时可以投入运行，长期停运者应定期充电，同时投入冷却装置。
二、变压器分接开关的运行维护目前，分接开关大多采用电阻式组合型，总体结构可分为三部分：即控制部分、传动部分和开关部分。
有载分接开关对供电系统的电压合格率有着重要作用。
有载分接开关应用越来越广泛，以适应对电压质量的考核要求。
1.无载分接变压器当变换分接头时，应先停电后操作。
变换分头时一般要求进行正反转动三个循环，以消除触头上的氧化膜及油污，然后正式变换分接头。
变压器维护保养技术标准
变压器的维护保养技术标准变压器用来将同一频率的某一交流电压变为另一交流电压，以满足不同负荷的需要，变压器分为双绕组和多绕组变压器两种。
电能是通过磁通从变压器的初级线圈准入次级线圈的。
一、变压器维护保养目的变压器的维护保养是电工操作人员及电工操作兼修理人员为了保持变压器正常技术状态，延长使用寿命所必须进行的日常工作。
变压器的维护保养是电气设备管理中的重要内容。
如果维护保养工作做得到位，不但可以减少设备故障率，节约维修费用，降低成本，同时还可以给公司和员工带来良好的经济效益。
二、变压器维护保养必备的技术条件作好变压器正常运行的维护工作，首先要有一定的技术条件，如果现实情况尚不具备这些条件，电工应懂得照这些要求去创造条件。
必要的技术条件有以下八条：1、变压器本身应试验合格，且不漏油、渗油。
2、变压器应配套齐全，至少要有高压跌落式熔断器和阀型避雷器。
熔断器的性能（主要指其额定电流、极限熔断电流、灵敏度、选择性等）要符合要求。
3、变压器外壳应遵照规程装设保护接地装置。
4、变压器上应设有测量温度用的孔座，以便插入水银温度表测量温度。
5、变压器上应有铭牌，其上应注明线卷接线图和接线组别（或极性）；此外，还应有标明引出线相别和位置的顶盖图，或在引出线套管附近注明与线卷接线图相一致的相别符号。
6、每台变压器应有自己的技术档案与卡片。
7、100千伏安及以上的变压器，应装设油枕和玻璃油位表。
油位表上应划有注明温度的三条监视线，分别标明使用地点环境温度最高、正常和最低时应有的变压器油面位置。
8、变压器周围环境应清洁整齐，落地装置的变压器应有围栅（占地约16平方米），围栅内不得有杂草、树木、农作物等。
三、变压器的维护保养内容如果具备了上述八项技术条件，变压器在运行中操作人员又能认真作好以下维护和检查的项目，并对检查结果中的异常现象做出分析、及时采取对策，或者及时向设备处报告，组织分析论证，采取措施，以免发生事故。
一）对变压器的检查安装在总变电所和经常有值班人员的6kV变电所内的变压器应根据控制盘上的仪表监视变压器的运行，并每小时抄表1次。

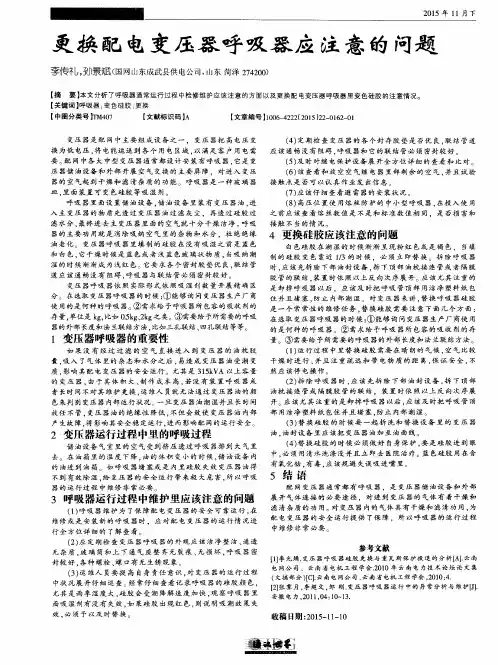

更换配电变压器呼吸器应注意的问题
１ 变压器呼吸器 的重要性
如 果 没 有 经 过 过 滤 的 空 气 直接 进 入 到 变压 器 的 油枕 胶 囊． 吸入 了气体 里 的杂 志 和 水 分 之 后 ， 易造 成 变压 器 油 受潮 变 质． 影 响 其 配 电 变 压 器 的 安 全 运 行 。尤 其 是 ３１ ５ ｋ ＶＡ 以 上 容 量
的变压器 ． 由于其体积大 、 制作成本 高， 若 没 有 装 置 呼 吸 器或
者 长 时间 不对 其 维 护 更换 ． 运 维人 员就 无 法 通过 变压 器 油 的颜
（ ２ ） 拆 除呼吸器 时， 应 该 先拆 除 下 部 油封 设 备 ， 拆 下 顶 部
油枕 接 连 管 或 隔膜 胶 管 的联 结 ，装 置 时依 照 以上 反 向次 序 展
量 。（ 需 要 给 予所 需要 的 呼吸 器的 外部 长度 和 法 兰联 结 方 法 。 （ １ ） 运 行 过 程 中里 替 换 硅胶 需要 在 晴 朗 的 气候 ， 空 气 比较 干 燥 时进 行 ． 并 且 注 重疏 远 和 带 电物 质 的距 离 ， 保 证安全 ， 不
然应 该停 电操 作
白 色硅 胶 在 潮 湿的 时候 渐 渐 呈 现 粉 红 色或 是 褐 色． 当填 制 的 硅胶 变 色靠 近 １ ／ ３的 时候 ，必 须 立 即替 换 。拆 除 呼 吸 器
时． 应 该 先 拆 除 下 部 油封 设 备 ， 拆 下 顶 部 油 枕 接 连 管 或 者 隔 膜
道 应 该 通 畅 没 有 阻碍 ． 呼吸 器与 联 结 管 必 须 密封 较 好 。
里 面 装置 可 变 色硅 胶 等吸 湿 剂。 呼 吸 器 里 面设 置 储 油设 备 ， 储 油设 备 里装 有 变 压 器 油 ， 进
标准化操作作业指导书更换变压器呼吸器干燥剂
拆除呼吸器油罐
逆时针方向将固定螺丝拆除，取下油罐。
4
取下油罐
旋转取下油罐，将废油导入废料桶，并将油罐擦拭干净。
5
取下呼吸器
用手托住呼吸器底部，拆除四个底部螺丝，取下呼吸器，并用干燥、崭新的毛巾包裹呼吸导管，避免杂质进入油枕。
6
将旧硅胶导入袋中，并将硅胶管擦拭干净。
7
将新硅胶倒入罐中，注意是否掺有杂质，倒入硅胶应与罐口齐平。
10
最后用螺丝固定好呼吸器和油杯，作业完毕。
11
检查
更换完成后，检查呼吸器密封胶是否严密
观察瓦斯继电器小窗应充满油，主变运行2小时候再次检查主变运行情况，观察瓦斯继电器小窗应充满油无气体堆积。
将作业结果汇报调度，申请投入重瓦斯跳闸出口保护压板，执行指令，并向集控中心核对信号。
4、工作地点必须装设安全围栏，装设“在此工作”标示牌。
5、相邻带电设备悬挂“止步，高压危险”标示牌。
6、设专人监护随时纠正违规动作，督促保持安全距离。
7、在移动高度较高的设备或工器具时应放倒移动。
2
高空坠落和物体打击
高处坠落
物体打击
1、登高作业（2米及以上）系好安全带，注意高挂低用，使用防滑木梯或绝缘梯。
2、高空工作中，安全帽必须系好帽带。
3、工作中应认真谨慎，防止工器具和设备脱手或脱落。
4、严禁交叉作业 ：高空作业正下方严禁工作。
3
发生火灾
火灾
作业现场严禁吸烟，作业现场不得存放易燃易爆物品。
4
工具使用方法不当
行为危害
提高人员相关知识的学习，工作前由有经验的人对使用的工器具进行告知
二、工器具及材料
序号
8
装上呼吸器硅胶罐，安装时对准四颗螺丝位置，同时将玻璃罩对准导管口胶圈，手扶硅胶罐底，先固定，再拧紧螺丝。
变压器呼吸器的安装与运行维护范本
变压器呼吸器的安装与运行维护范本变压器呼吸器是变压器运行过程中的重要设备之一，它的正确安装和运行维护对于变压器的正常运行具有重要意义。
下面将详细介绍变压器呼吸器的安装和运行维护范本。
1. 安装篇1.1 安装位置选择变压器呼吸器应安装在变压器的顶部，离变压器边缘距离应符合变压器呼吸器的安装规范要求。
应根据实际现场情况选择合适的位置。
1.2 安装前准备在安装之前，应对变压器呼吸器进行检查，确保其外观无损坏，零部件齐全。
同时，应对安装位置进行清理，并确保安装基座水平。
1.3 安装程序1）固定变压器呼吸器底座：使用合适的螺栓和垫片，将底座固定在变压器顶部。
2）安装变压器呼吸器本体：将呼吸器本体垂直放置在底座上，通过螺栓进行固定。
3）连接进气管路：在变压器呼吸器侧面接口处连接进气管路，并使用合适的扳手进行紧固。
4）连接排气管路：在变压器呼吸器侧面接口处连接排气管路，并使用合适的扳手进行紧固。
5）连接通风口：将变压器呼吸器与通风口连接，并使用密封胶垫进行密封。
1.4 安装完成检查安装完成后，应对安装的各个部分进行检查，确保固定牢固，连接处密封良好，并进行试运行检查。
2. 运行维护篇2.1 检查周期变压器呼吸器应进行定期检查和维护。
一般情况下，检查周期为每季度，具体根据变压器使用情况而定。
2.2 检查项目2.2.1 外观检查：检查变压器呼吸器的外观是否有损坏、变形或松动现象。
2.2.2 进气口检查：检查变压器呼吸器进气口是否有异物堵塞，是否存在漏气现象。
2.2.3 排气口检查：检查变压器呼吸器排气口是否通畅，是否存在漏气现象。
2.2.4 通风口检查：检查变压器呼吸器通风口的密封性能，是否存在泄漏现象。
2.2.5 运转检查：通过启动变压器呼吸器，检查其运转是否正常，是否存在异常声音或震动。
2.3 维护方法2.3.1 清洁：定期清洁变压器呼吸器的进气口、排气口和通风口，确保其畅通无阻。
2.3.2 润滑：定期对变压器呼吸器的运转部件进行润滑处理，保证其灵活运行。
变压器呼吸器的安装与运行维护
变压器呼吸器的安装与运行维护变压器呼吸器是一种用于变压器油箱的通风装置，通过控制油箱内外压力差，达到使油箱内外空气流通的目的，有效保护变压器油品，延长变压器的使用寿命。
本文将介绍变压器呼吸器的安装与运行维护。
安装变压器呼吸器的安装位置应尽量选择在变压器油箱的高处，防止水汽进入油中，造成绝缘失效。
同时，安装时要考虑排水和维护的便利性，应该选择可以方便操作和排出积水的位置。
安装时应注意以下几点：选择合适的安装位置•变压器呼吸器应安装在变压器油箱盖的中央或前部，且应处于最高点。
•安装位置远离可能产生蒸汽或烟尘的地方，如化工厂、清漆室等。
•安装位置不宜遮挡或延长连接管路。
•安装位置应符合有关规定和标准，如DIN-42567标准等。
安装步骤安装变压器呼吸器需要进行以下步骤：1.对油箱进行清洗并检查是否有积水，如有应及时排干。
2.使用洁净的布或纸巾将油箱周围和呼吸器连接处擦拭干净。
3.将呼吸器的进气管和出气管分别连接到呼吸器的接口上。
4.将变压器呼吸器安装在油箱上，并确保呼吸器与油箱密封良好。
运行维护变压器呼吸器的运行维护是保证其正常工作的重要措施，以下是变压器呼吸器的运行维护要点：定期检查每隔一定时间对变压器呼吸器进行检查，包括以下内容：•检查进气孔和出气孔，确保畅通。
•检查呼吸器和油箱是否有油渍，如有应及时清理。
•检查呼吸器上的防护网是否完好。
维护和更换•适时更换呼吸器上的防护网。
•每隔一定时间更换变压器呼吸器上的过滤纸芯，通常更换周期为1年。
•定期更换呼吸器上的氧化铝层。
•检查变压器呼吸器是否有损坏或老化，如有应及时更换。
注意事项•使用原厂配件或同等性能替代品更换。
•在更换后应进行检查和漏测，以保证无泄漏。
•不得在呼吸器上加装任何其他装置。
•当变压器呼吸器处于运行状态时，不得随意拆卸或更换。
•如遇到故障或异常情况，应及时停机处理。
结论变压器呼吸器是变压器油箱的重要附件之一，通过保证油箱内外空气流通，保护变压器油品，延长变压器使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
( 安全技术 )
单位：_________________________
姓名：_________________________
日期：_________________________
精品文档 / Word文档 / 文字可改
变压器呼吸器的安装与运行维
护(标准版)
Technical safety means that the pursuit of technology should also include ensuring that people
make mistakes
变压器呼吸器的安装与运行维护(标准版)
在参加变压器安装验收时，常发现有呼吸器安装不规范的现象；在安全检查中，也可以发现个别配电变压器呼吸器运行维护不正常的现象。
这些现象说明部分工作人员对变压器呼吸器的重要性认识不足，对呼吸器安装、运行维护的方法和要求不清楚。
在此，把呼吸器的功能、安装及运行维护方法做一介绍以供参考。
1、呼吸器的功能
变压器的呼吸器有两个功能：一是使变压器器身内的空气通过呼吸器与外界空气相通，保持器身内外气压相等。
防止高温天气或满负荷运行时变压器油因升温膨涨，内部压力升高无法释放造成变压器喷油。
二是通过呼吸器内装的干燥剂吸收进入变压器内空气中的水分，使变压器内绝缘油保持良好的电气性能，防止潮湿空气直接进入变压器油枕内，使变压器油受潮，降低或破坏变压器的绝缘
强度，以致绕组烧毁。
2、呼吸器的安装
为方便运输，变压器出厂时呼吸器一般作为附件另放，并不是已经组装好的。
因此在购置变压器时，应先检查附件，以保证配件齐全完整且配套。
安装时，先卸掉变压器油枕下与呼吸器联接管上的密封挡板及密封垫，换上密封圈后装上呼吸器；然后拧下呼吸器下部的盛油杯，去掉下口密封垫，在盛油杯中加入1/3容量合格的变压器油后再拧到呼吸器上即可。
如变压器在出厂时呼吸器已经装上，则只需要安装工程竣工之前把呼吸器下盛油杯卸开，去掉密封垫，在盛油杯中加入1/3容量合格的变压器油再装上即可(不必装的过紧)。
3、呼吸器的运行维护
(1)每年的计划检修中，应对呼吸器下部盛油杯内的变压器油更换一次。
因为合格的变压器油具有很强的吸湿性，空气进入呼吸器时先以盛油杯中的变压器油中过滤一次，其中水气已基本被油吸收，一般油杯中的油一年以后吸收水份的性能已达到饱和，失去应有的
功能了。
及时换油会使呼吸器内的干燥剂延长使用时间，提高吸潮效果。
换油时应注意掌握盛油杯内加油的容量，因为超过1/3时，变压器内的压力变化会使油外溢或是进入干燥剂，影响呼吸器的效果和变压器的整体外观；少于1/3时，油面过低则起不到过滤吸潮作用。
(2)在对变压器的巡视和定检中，应检查呼吸器内干燥剂是否潮解变色。
如已受潮变色则失去了吸潮功能，应及时处理：一是更换新干燥剂、二是把受潮的干燥剂取出烘烤去潮后重新装入。
烘烤干燥剂可用烘箱或铁锅加热，温度以控制在90～120℃。
烘烤时间1～2h即可：用铁锅去潮时温度不宜过高，时间不宜过长。
在重新组装呼吸器时，应检查呼吸器内干燥剂滤网要保持完整。
如已破损，可用两层绸铁纱窗网代替。
干燥剂应每3～5年进行一次更换或烘干处理，以保持呼吸器能发挥其功能。
云博创意设计
MzYunBo Creative Design Co., Ltd.。
