城市轨道交通系统高架线综述
城市轨道交通系统高架线综述城市轨道交通系统按线路敷设方式划分，可以分为地下线、地面线和高架线。
高架线是轨道交通的一种重要形式，发展至今已得到人们的认可。
高架线简介1）高架线定义高架线即轨道交通车辆运行在连续的、带状的高架桥上的轨道交通系统。
图1-1 高架线2）高架线组成高架线包括高架区间和高架车站两部分，是永久城市建筑。
其中，高架车站又分为站厅层、站台层、出入口等部分，高架区间则由上部结构（桥面系、梁）和下部结构（基础、墩柱）组成。
3）高架线要求高架线除必须满足安全、经济、使用功能、施工便捷、养护维修方便等要求外，还需满足一些特殊要求：高架线要与城市景观相协调，并尽量降低列车运行产生的振动噪音对沿线居民的影响。
（原来的两幅高架站图片都太难看了，台湾那张甚至看不出是高架站来）高架线的优势及存在的问题高架线的优势显著，可以节约大量的建设投资，避免不良地质的影响，但也存在振动、噪声、景观等问题。
下面就对高架线路的优势及存在的问题进行详细分析。
高架线的优势1）建设成本低城市轨道交通的建设费用耗资巨大，尤其是地下部分，工程复杂、工程量大，投资较高。
相对地下线的巨额建设费用，高架线的工程建设成本较低，据统计，地下线路和高架线路的土建工程造价之比一般约为6:2.5。
2）建设速度快由于高架线是在地面上建设，建设条件好，工程量小，加之承重梁等主体构件可以工厂模块化建造，因此同漫长的地下隧道施工相比，其建造速度要快得多，据初步估算，在拆迁不制约工程实施的前提下，高架线比地下线节省约一半的工程建设时间，更适应大城市发展的迫切需要。
3）运营费用低由于位于地上，高架线在通风、昼间照明、排水提升设备等方面，可节省大量的能源和运营维修管理费用。
据统计，对于同一种轨道交通制式，一座高架车站的运营费用较地下车站节省约700万元/年。
选择高架线对于减轻运营财政补贴、实现轨道交通的可持续发展是非常有利的。
4）工程风险小在工程实施风险和难度工程事故率方面，地下线与高架线的比例一般情况下约为25:1，高架线远比地下线安全[i]。
北京地铁14号线工程建设情况介绍改
永定门外站西端，车站主体已经 施工，线路偏移量无调整余地； 西侧曲线受既有高层住宅楼限制， 线路半径310m（右线）、330 （左线）无调整余地。
项目
编组 列车长度 车体最大宽度 车顶高度（到轨面） 地板面距离轨面高度 固定轴距 车辆定距
6A车
=Tc -Mp –M=M -Mp -Tc = 140m 3000mm 3800mm 1130mm 2500mm 15700mm
轴重
定员 最高速度 车门 造价
不大于17.5t
1860 80km/h 5对 850万
①望京地区的主要出行方向为CBD商务区，远期早 高峰交换量为12385人。 ②CBD商务区的主要出行方向为酒仙桥地区区，远 期早高峰交换量为26490人。 ③北京南站的主要出行方向为CBD商务区，其次是 丽泽商务区，远期早高峰交换量分别为10493人和 8798人。 ④从全线远期早高峰客流OD表可以统计出，14号 线线路南段各站（芦井路站-弘燕路站）与线路东段各 站（松榆北路站-来广营站）之间的客流交换量为 2402人 47505人，占全线客流交换总量的20.9%，说明客 流交换量主要在南段和东段线路内部发生。
北京地铁14号线工程建 设情况介绍
汇报目录
全线概况——总体院汇报 （含线路、行车组织方案、限界、车辆、轨道、土 建概况、车辆段和停车场） 各设备系统方案——系统院汇报 通信信号系统——16标 通号院 通风给排水等机电设备系统——17标城建院 供电和综合监控系统——15标和18标 电化院 AFC系统——19标城建院 张仪村停车场——20标中铁工 马泉营车辆段——21标城建院
北京地铁五号线工程建设
北京地铁五号线工程建设1 概述北京地铁5号线是2008年奥运会的重点工程之一，是北京市TRANBBS规划轨道TRANBBS交通线网中一条重要的南北干线，工程已于2002年12月动工修建。
地铁5号线全长27．6km，设车站22座，其中地下线16．9km，占全线长度的61％，地下车站16座，地面及高架线lO．7km，占全线长度的39％，高架车站5座，地面车站1座。
全线设车辆段一座，停车场一座。
2 工程建设的特点(1)线路长，线路型式多：全长27．6km，有地下、地面和高架线。
(2)车站型式及TRANBBS施工方法多：车站型式有岛式、侧式、分离式；单层、双层；地下站、高架站和地面站。
全线地下工程采用了明挖法、盖挖法、暗挖法以及多种非凡方法施工。
(3)交叉换乘多：本线与规划线网中10条线路有交叉换乘关系。
(4)过河多：本线路通过5条河流。
(5)沿线及四周文物保护单位多：共13处。
3 线路线路TRANBBS设计的主要TRANBBS技术标准为：(1)正线：双线；(2)最小曲线半径：区间正线为300m，困难情况下为250m；辅助线为200m，困难情况下为150m；车站线为1 000m，困难情况下为800m。
(3)线路坡度：区间正线最大坡度为24‰，困难情况下30‰；辅助线最大坡度为30‰，困难情况下40‰；地下区间最小坡度为3‰；地下车站坡度一般为3‰，最小坡度为2‰；折返线坡度为2‰；高架线路及车站可为平坡。
(4)竖曲线半径：正线为5 000m，困难情况下为3 000m；辅助线为3 000m，困难情况下为2 000m。
(5)坡段长度：最小坡段长度不小于150m。
地铁5号线全线车站分布城区较密，郊区较稀。
在南三环路至北三环路间，平均站间距离为961m，最小站间距离为780m(在城区中心)。
北三环路以北平均站间距离为1 420m，最大站间距离达1 780m(北部)。
地下线路埋深一般在20m以内，深者23m，浅者9m。
北京地铁建设时序讲解
二 十 二 号 线
此线争议较大，暂未最终确定，力争2020年通车。
2021-2023年
M11西段：金顶街-六里桥
M15东延：俸伯-南彩
M18：上岸-宋庄
M21一期：牛栏山-黄村火车站
CBD捷运：东大桥-九龙山
十 一 号 线 西 段
不确定因素较大，工期根据首钢开发而定。
十 五 号 线 东 延
十 六 号 线 南 段
全线难度最大的车站——苏州桥站，首个叠落式暗挖站。 全线条件最复杂的车站——木樨地站，想想军博吧，都挨着能差多少？ 全线规模最大的车站——丽泽商务区站，怎么搞还不知道呢。 北/中/南各有一个拦路虎，请不要指望分段。
十 七 号 线 北 段
这段会提前的，为了未来科技城。 但2015绝对是扯淡。 2016的行么？最好的情况年底未来科技城试验段开工，明年中全线 开工，但一年半依然捉襟见肘。 2017是个最有可能的时间点，17北和16南同时通车，看起来很正确。
燕 房 线 支 线
有些惊喜的样子，新闻中提到支线会在2017年通车。
其实想想也是，这段为什么要遥遥无期呢？
可研和环评都是一起做的。 支线3站周边可开发土地面积比主线8站还要多。 2015主线通车后，支线正好开工。
机 场 线 西 延
又是一条曾经扬言2015通车的。 不过二次环评已经大幅修正了工期：2015.1-2017.12 开工时间多不能保证，所以预留较长工期是一般的做法，预计本线 路明年年中建设，工期2年半。
2019年
M12：四季青桥-东坝
M17南段：望京西-环渤海总部基地南
十 二 号 线
M12预计明年底开工，工期4年。 M10后又一条沿源自路走线的地铁，施工难度大工期保证困难。
轨道交通高架线特征分析
轨道交通⾼架线特征分析轨道交通⾼架线特征分析1.1线路特征线路特征含平⾯、纵断⾯、横断⾯等⽅⾯，是⼀条轨道交通线路的核⼼特征，它集中体现了轨道交通线路的功能定位，反映了轨道交通线路与城市规划、市政道路等的相互关系。
图1-1 ⾼架线路1.1.1平⾯特征⾼架线与轨道交通的其他敷设⽅式⼀样，线路平⾯的确定主要是依据城市总体规划、综合交通规划和轨道交通线⽹规划，以带动城市发展、疏解客流为主要⽬的，沿城市的主要道路敷设的。
根据线路所处的区域及线路的不同功能定位，可采⽤不同的最⾼速度及最⼩曲线半径标准。
1.1.2喇叭⼝⾼架线车站站台形式有岛式站台及侧式站台等两种。
在早期的⾼架线中，侧式站台应⽤较多，⽽在近⼏年建设的⾼架线中，为更好的应对潮汐客流，提⾼站台的利⽤率，减少车站设备数量，降低运营管理成本，越来越多的⾼架线选⽤岛式站台。
⾼架岛式车站⾄区间由于线间距不同，需要采⽤曲线将左右线各⾃连接起来，形似喇叭，故称“喇叭⼝”。
（这是⼀个⽐较宏观的课题，⽆需介绍具体的细致数据，也各不⼀样。
因此把线间距的描述删了）喇叭⼝依其形状可分为对称喇叭⼝、单偏喇叭⼝、⾮对称喇叭⼝、不规则喇叭⼝和缩短喇叭⼝等，如下图所⽰。
其中（a）图为对称喇叭⼝，（b）为单偏喇叭⼝，（c）为⾮对称喇叭⼝，（d）（e）（f）为不规则喇叭⼝，（g）为缩短喇叭⼝[7]。
图1-1 喇叭⼝形式⾼架线喇叭⼝的长度受线间距变化值及曲线半径的限制，⼀般情况下较长（可长达200⽶），导致景观效果相对较差。
图1-2 新加坡东西线巴西⽴站喇叭⼝俯视图为减⼩喇叭⼝的长度，改善区间景观效果，可采⽤鱼腹式站台。
所谓鱼腹式⾼架车站就是在车站内设置曲线，使站台中间宽，两端窄，站台平⾯宛若鱼腹形状，从⽽⼤幅度缩短喇叭⼝的长度，如图1-4所⽰为南京地铁2号线⾼架车站采⽤鱼腹站台后与直线站台的喇叭⼝长度对⽐⽰意图。
图1-3 鱼腹式车站与普通岛式车站喇叭⼝段长度⽐较[i]纵断⾯特征⾼架线的纵断⾯特征主要是桥下的净空尺⼨。
北京地铁14号线高架桥整体道床冬季施工技术

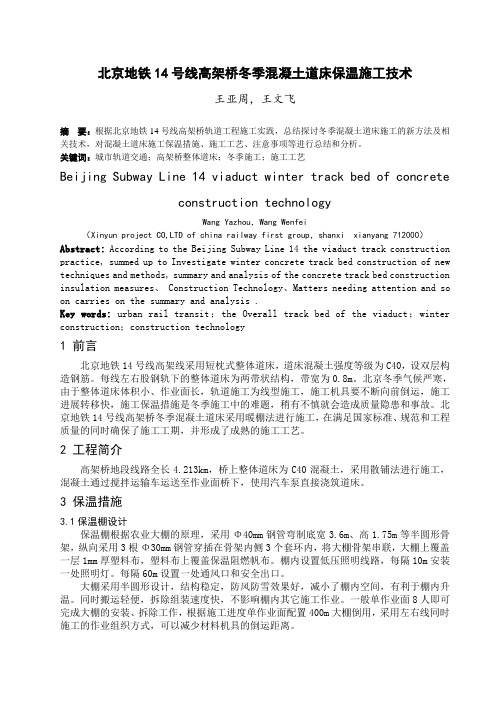

北京地铁14号线高架桥冬季混凝土道床保温施工技术王亚周，王文飞摘要：根据北京地铁14号线高架桥轨道工程施工实践，总结探讨冬季混凝土道床施工的新方法及相关技术，对混凝土道床施工保温措施、施工工艺、注意事项等进行总结和分析。
关键词：城市轨道交通；高架桥整体道床；冬季施工；施工工艺Beijing Subway Line 14 viaduct winter track bed of concreteconstruction technologyWang Yazhou，Wang Wenfei（Xinyun project CO,LTD of china railway first group，shanxi xianyang 712000）Abstract: According to the Beijing Subway Line 14 the viaduct track construction practice, summed up to Investigate winter concrete track bed construction of new techniques and methods, summary and analysis of the concrete track bed construction insulation measures、Construction Technology、Matters needing attention and so on carries on the summary and analysis .Key words: urban rail transit；the Overall track bed of the viaduct；winter construction；construction technology1 前言北京地铁14号线高架线采用短枕式整体道床，道床混凝土强度等级为C40，设双层构造钢筋。
