低压电力线载波集中抄表系统-安装规程
中国南方电网有限责任集团公司低压电力用户集中抄表系统集中器技术规范标准

中国南方电网有限责任公司低压电力用户集中抄表系统集中器技术规范前言按照中国南方电网有限责任公司实现电能计量“标准化、电子化、自动化、智能化”的战略目标要求,参考国家和行业标准,结合公司目前和未来的应用需求,对2008年颁布的《营销自动化系列标准》进行了修订,形成计量自动化终端系列标准。
本系列标准包括《中国南方电网有限责任公司负荷管理终端技术规范》、《中国南方电网有限责任公司负荷管理终端检验技术规范》、《中国南方电网有限责任公司配变监测计量终端技术规范》、《中国南方电网有限责任公司配变监测计量终端检验技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统集中器技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统集中器检验技术规范》、《中国南网电网有限责任公司低压电力用户集中抄表系统采集器技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统采集器检验技术规范》、《中国南方电网有限责任公司厂站电能量采集终端技术规范》、《中国南方电网有限责任公司厂站电能量采集终端检验技术规范》、《中国南方电网有限公司计量自动化终端外形结构规范》、《中国南方电网有限责任公司计量自动化终端上行通信规约》等12个标准。
本标准与《中国南方电网有限责任公司低压电力用户集中抄表系统集中器检验技术规范》《、中国南方电网有限公司计量自动化终端外形结构规范》,对低压电力用户集中抄表系统集中器外形结构、技术要求和检验验收等规则做出了规定,是中国南方电网有限责任公司低压电力用户集中抄表系统集中器招标采购、检验验收及质量监督等工作的技术依据。
自本标准生效之日起,2008年颁布的《营销自动化系统低压集抄集中器技术条件》即行废止。
本标准由中国南方电网有限责任公司市场营销部归口。
本标准由中国南方电网有限责任公司市场营销部提出并负责解释。
本标准起草单位:广东电网公司电力科学研究院。
本标准主要起草人:肖勇、郑龙、石少青、党三磊、陈锐民、危阜胜、陈蔚文。
01、低压电力用户集中抄表系统技术规范

广西电网公司低压电力用户集中抄表系统技术条件二00七年七月目录前言 (5)1总则 (6)2范围 (6)3引用文件 (6)4术语 (7)4.1低压电网LOW VOLTAGE POWER DISTRIBUTION NETWORK (7)4.2电力线载波POWER LINE CARRIER(PLC) (7)4.3信道CHANNEL (7)4.4主站MASTER STATION (7)4.5集中器CONCENTRATOR (7)4.6数据采集器DATA ACQUISITION TERMINAL (7)4.7RS485总线表RS485 BUS METER (7)4.8载波抄控器(PLC-MODEM) (7)4.9手持单元HAND-HELD UNIT (7)4.10主站抄收间隔READING INTERV AL OF MASTER STATION (8)4.11集中器抄读间隔READING INTERVAL OF CONCENTRATOR (8)4.12主站抄收周期READING PERIOD OF MASTER STATION (8)4.13集中器抄读周期READING PERIOD OF CONCENTRATOR (8)5低压电力用户集中抄表系统的体系结构 (8)6系统运行的环境要求 (10)7系统通讯支持 (10)8系统性能指标 (10)8.1比特差错率BER (10)8.2残留差错率RER (11)8.3数据完整性 (11)8.4系统可靠性 (11)8.5系统实时性 (11)8.6系统容量和处理能力 (11)8.7系统的负载率指标 (12)8.8数据精确度 (12)8.9信息交换的安全性 (13)8.10客户机和服务器的身份认证 (13)8.11与采集器交互数据的保密性 (13)9电力线载波信号的传输特性要求 (13)9.1载波信号频率范围 (14)9.2最大输出信号电平 (14)9.3载波信号的带宽 (14)9.4信号频带外的干扰电平 (14)10无线通信信道要求 (14)11主站功能要求: (14)11.1主站的基本功能 (14)11.2主站的扩展功能 (16)12集中器功能要求 (18)12.1数据采集和处理 (18)12.2数据存储容量 (18)12.3自动中继路径 (18)12.4设置功能 (18)12.5校时功能 (19)12.6通信功能 (19)12.7自诊断和异常信息记录功能 (19)13PLC-485采集器功能 (20)14无线-485采集器功能 (20)15RS485总线电能表功能 (21)16电能读数准确度要求 (21)17电力线载波数据传输可靠性 (22)17.1系统抄表成功率 (22)17.2一次抄读成功率 (22)17.3电能数据抄读差错率 (22)18无线通信数据传输可靠性 (23)18.1系统抄表成功率 (23)18.2一次抄读成功率 (23)18.3电能数据抄读差错率 (23)19电气特性要求 (24)19.1电源电压参比值及允许偏差 (24)19.2功耗 (24)19.3停电数据保持 (24)19.4气候条件 (24)19.5机械性能 (25)19.6绝缘性能 (25)20电磁兼容性(EMC) (25)21可靠性要求 (25)22标志、包装、运输和储存 (25)23标志 (25)24包装、运输和储存 (25)前言随着电力营销技术的发展,低压集中抄表系统技术已成为电力营销工作的重要组成部分。

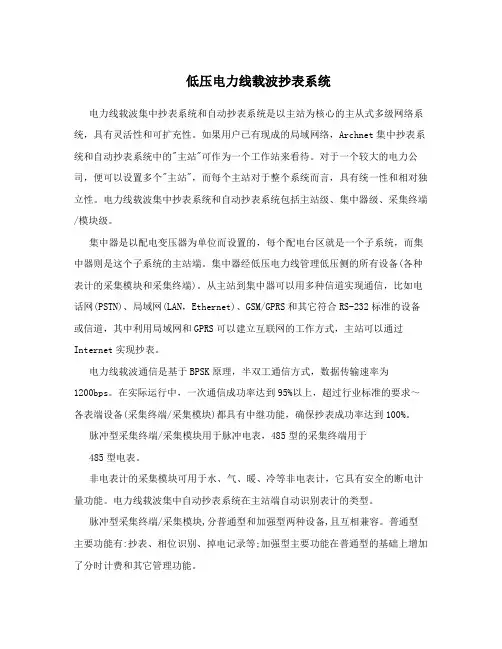

低压电力线载波抄表系统

低压电力线载波抄表系统电力线载波集中抄表系统和自动抄表系统是以主站为核心的主从式多级网络系统,具有灵活性和可扩充性。
如果用户已有现成的局域网络,Archnet集中抄表系统和自动抄表系统中的"主站"可作为一个工作站来看待。
对于一个较大的电力公司,便可以设置多个"主站",而每个主站对于整个系统而言,具有统一性和相对独立性。
电力线载波集中抄表系统和自动抄表系统包括主站级、集中器级、采集终端/模块级。
集中器是以配电变压器为单位而设置的,每个配电台区就是一个子系统,而集中器则是这个子系统的主站端。
集中器经低压电力线管理低压侧的所有设备(各种表计的采集模块和采集终端)。
从主站到集中器可以用多种信道实现通信,比如电话网(PSTN)、局域网(LAN,Ethernet)、GSM/GPRS和其它符合RS-232标准的设备或信道,其中利用局域网和GPRS可以建立互联网的工作方式,主站可以通过Internet实现抄表。
电力线载波通信是基于BPSK原理,半双工通信方式,数据传输速率为1200bps。
在实际运行中,一次通信成功率达到95%以上,超过行业标准的要求~各表端设备(采集终端/采集模块)都具有中继功能,确保抄表成功率达到100%。
脉冲型采集终端/采集模块用于脉冲电表,485型的采集终端用于485型电表。
非电表计的采集模块可用于水、气、暖、冷等非电表计,它具有安全的断电计量功能。
电力线载波集中自动抄表系统在主站端自动识别表计的类型。
脉冲型采集终端/采集模块,分普通型和加强型两种设备,且互相兼容。
普通型主要功能有:抄表、相位识别、掉电记录等;加强型主要功能在普通型的基础上增加了分时计费和其它管理功能。
电力用户低压集中抄表系统终端设备及电能表安装规范

低压电力用户集中抄表系统终端设备及电能表安装规范目录概述第一章低压远程集中抄表安装规范 (1)计量点的设置 (1)电能表的配置 (1)集抄电能计量箱 (2)计量箱安装 (4)第二章终端设备装用原则 (8)终端设备数量的确定原则 (8)终端设备交流电源的选取原则 (8)第三章工程设备及材料 (9)主要材料 (9)所需材料及工具 (9)第四章工程的工序及规划 (10)工程的主要工序 (10)现场勘察 (10)制定工程施工方案 (11)施工前准备 (11)第五章安全注意事项 (12)安全技术措施 (12)注意事项 (13)第六章现场施工 (15)集中器安装 (15)RS485通信线的敷设 (17)安装天线 (18)电缆敷设的基本要求 (19)剥缆接线的基本要求职 (19)第七章现场调试 (21)检查线路 (21)信号调试 (21)与主站进行终端上线的联调确认 (21)数据的核对 (22)第八章工程完工检查与补遗 (23)施工质量标准 (23)施工队施工预验收 (23)施工质量总体验收 (23)第九章工程资料整理及移交 (25)概述为了规范居民集中自动抄表系统(以下简称系统)电能表和终端设备安装工程施工,统一施工工艺和标准要求,保证工程质量,根据国家和电力行业的有关规范、标准和国网公司输变电工程通用设计要求,特制定本施工及验收规范。
本规范对集中抄表箱设计、安装和系统终端设备安装作出相应规定,所有系统设备的安装施工在执行国家和行业的相关规程、规范的基础上,同时遵守本规范,本规范也作为对改造和新装集抄系统终端设备及电能表安装施工工程的验收依据。
本规范所指终端设备为集中器和采集终端,电能表指载波电能表和RS485电子式电能表。
本规范依据标准如下:●《国家电网公司输变电工程通用设计220V电能计量装置分册》●《国家电网公司输变电工程通用设计400V电能计量装置分册》●《XXXXX公司低压集抄系统技术标准——简易式集中器订货及验收技术条件》●《XXXXX公司低压集抄系统技术标准——采集终端订货及验收技术条件》●《DL/T698-1999 低压电力用户集中抄表系统技术条件》●《DL/T448-2000电能计量装置技术管理规程》●《DL/T743-2001电能量远方终端》●《DL/T645-1997多功能电能表通信规约》●《电气装置安装工程施工及验收规范》第一章低压远程集中抄表安装规范本规范根据《国家电网公司输变电工程通用设计》要求制定,适用于220V、400V电能计量装置新装、改造和业扩工程。
中国南方电网有限责任公司低压电力用户集中抄表系统集中器技术规范QCSG-11109003-2013综述

南方电网市场〔2013〕3号附件中国南方电网有限责任公司 发 布低压电力用户集中抄表系统集中器技术规范Q/CSG中国南方电网有限责任公司企业标准目录1范围 (1)2规范性引用文件 (1)3术语和定义 (1)3.1采集器 (1)3.2集中器 (1)3.3手持设备 (1)3.4计量自动化主站 (1)3.5测量点 (2)4技术要求 (2)4.1环境条件 (2)4.2机械影响 (2)4.3工作电源 (2)4.4外观结构 (3)4.5绝缘性能要求 (3)4.6温升 (4)4.7数据传输信道 (4)4.8功能要求 (6)4.9电磁兼容性要求 (14)4.10可靠性指标 (15)5检验规则 (15)5.1检验分类 (15)5.2全性能试验 (16)5.3到货抽检 (16)5.4到货验收 (16)5.5结果处理 (16)5.6检验项目 (16)中国南方电网有限责任公司低压电力用户集中抄表系统集中器技术规范Q/CSG XXXXX-XXXX前言按照中国南方电网有限责任公司实现电能计量“标准化、电子化、自动化、智能化”的战略目标要求,参考国家和行业标准,结合公司目前和未来的应用需求,对2008年颁布的《营销自动化系列标准》进行了修订,形成计量自动化终端系列标准。
本系列标准包括《中国南方电网有限责任公司负荷管理终端技术规范》、《中国南方电网有限责任公司负荷管理终端检验技术规范》、《中国南方电网有限责任公司配变监测计量终端技术规范》、《中国南方电网有限责任公司配变监测计量终端检验技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统集中器技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统集中器检验技术规范》、《中国南网电网有限责任公司低压电力用户集中抄表系统采集器技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统采集器检验技术规范》、《中国南方电网有限责任公司厂站电能量采集终端技术规范》、《中国南方电网有限责任公司厂站电能量采集终端检验技术规范》、《中国南方电网有限公司计量自动化终端外形结构规范》、《中国南方电网有限责任公司计量自动化终端上行通信规约》等12个标准。
低压电力用户集中抄表系统工程安装规范

【附件一】低压电力用户集中抄表系统工程安装规范(485集抄)南电科技公司二00六年九月目录第一章总则................................. 错误!未定义书签。
第二章工程总体设计、规划ﻩ错误!未定义书签。
2.1 概述ﻩ错误!未定义书签。
2.2 一般规定................................ 错误!未定义书签。
2.3 装置选型及定位ﻩ错误!未定义书签。
2.4 确定线路走向、电缆敷设方式、电源接取点及电缆选型错误!未定义书签。
第三章装置安装ﻩ错误!未定义书签。
第四章电缆的敷设................................ 错误!未定义书签。
第五章排线、接表、装置结线ﻩ错误!未定义书签。
第六章电源线的接取ﻩ错误!未定义书签。
第七章工程完工检查、补遗ﻩ错误!未定义书签。
第八章装置试送电ﻩ错误!未定义书签。
第九章安装资料整理移交......................... 错误!未定义书签。
第十章附则ﻩ1310.1 常用电工工具的使用ﻩ错误!未定义书签。
第十一章执行技术标准............................. 错误!未定义书签。
第一章总则一、为保证低压集中抄表系统工程的施工安装质量,促进安装技术的进步,确保相关用电设备的安全运行和人身安全,制定本规范。
二、本规范适用于低压集中器、采集终端、集线器、开关箱、485信号电缆、装置电源线安装工程的施工。
三、采用的上述设置和材料应有合格证件,装置应有铭牌。
四、施工中使用的安全用具、工具、器械必须符合安全规程要求,且使用方法正确。
五、施工中的安全技术措施,应符合本规范及现行有关安全技术标准及产品的规定,对重要工序,应事先制定施工方案及安全技术措施。
六、与安装有关的其它电气工程应符合下列要求:1、电表箱安装完好且用户电表安装位置明确。
2、涉及高、低压电房内施工的工程,相关电气设备(盘、柜)应已排列到位且内部元件安装、结线完毕。
低压电力线载波集中抄表系统-技术规范

XX ××低压电力线载波集中抄表系统第一部分:技术规范Automatic Meter Reading System UsingLow-Voltage Distribution Line CarrierPART 2: Technical Specification××××-××-××发布 ××××-××-××实施xxxxxxxxx发布目 次前言 (IV)1 范围 (1)2 规范性引用文件 (1)3 术语 (2)4 低压电力线载波集中抄表系统的体系结构 (5)4.1 低压电力线载波集中抄表系统的物理结构框图 (5)4.2 低压电力线载波集中抄表系统的通信参考模型 (6)5 技术要求 (7)5.1 功能要求 (7)5.1.1 主站功能要求 (7)5.1.2 集中器功能 (8)5.1.3 载波电能表功能 (9)5.1.4 采集终端功能 (9)5.1.5 RS485总线电能表功能 (10)5.2 电能读数准确度要求 (10)5.3 电力线载波信号的传输特性要求 (11)5.3.1 载波信号频率范围 (11)5.3.2 最大输出信号电平 (11)5.3.3 载波信号的带宽 (11)5.3.4 信号频带外的干扰电平 (11)5.4 数据传输可靠性 (11)5.4.1 系统读表成功率 (11)5.4.2 一次抄读成功率 (12)5.4.3 电能数据抄读差错率 (12)5.5 电气性能 (12)5.5.1 电源电压参比值及允许偏差 (12)5.5.2 功耗 (12)5.5.3 停电数据保持 (13)5.6 气候条件 (13)5.8 绝缘性能 (13)5.9 电磁兼容性(EMC) (13)5.10 可靠性要求 (13)6 试验方法 (13)6.1 试验条件 (13)6.1.1 被测系统和设备构成 (13)6.1.2 气候环境条件 (14)6.1.3 电源条件 (14)6.2 功能试验 (14)6.2.1 主站功能试验 (14)6.2.2 各类设备功能试验 (14)6.3 电能读数准确度试验 (14)6.4 信号传输特性试验 (15)6.4.1 试验电路 (15)6.4.2 载波信号最大输出电平和频带外干扰电平的测量 (15)6.4.3 载波信号的带宽 (15)6.5 数据传输可靠性试验 (15)6.5.1 数据传输可靠性试验条件 (15)6.5.2 一次抄读成功率试验 (15)6.5.3 数据抄读总差错率试验 (15)6.6 电气性能试验 (16)6.6.1 电源电压变化影响试验 (16)6.6.2 功耗试验 (16)6.6.3 停电数据保持试验 (16)6.7 气候环境影响试验 (16)6.7.1 高温试验 (16)6.7.2 低温试验 (16)6.7.3 交变湿热试验 (16)6.8 机械性能试验 (16)6.8.1 振动试验 (16)6.8.2 冲击试验 (17)6.9.1 一般试验条件 (17)6.9.2 绝缘电阻试验 (17)6.9.3 脉冲冲击电压试验 (18)6.9.4 交流冲击电压试验 (18)6.10 电磁兼容性试验 (19)6.10.1 一般试验条件 (19)6.10.2 静电放电抗扰度试验 (19)6.10.3 射频电磁场辐射抗扰度试验 (19)6.10.4 电快速瞬变脉冲群抗扰度试验 (20)6.10.5 浪涌抗扰度试验 (20)6.10.6 电压降落和短时中断扰抗扰度试验 (21)6.10.7 工频磁场影响试验 (21)7 检验规则 (22)7.1 系统的检验 (22)7.1.1 出厂检验 (22)7.1.2 型式检验 (22)7.2 型式检验抽样方案 (22)7.3 不合格分类 (22)7.4 检验项目 (23)7.5 型式检验结果的判定 (23)7.6 现场验收结果的判定 (23)8 标志、包装、运输和储存 (24)8.1 标志 (24)8.2 包装、运输和储存 (24)前言本标准的制定主要是从用户的角度出发,规定了低压电力线载波集中抄表系统(以下简称“系统”)的体系结构、系统和设备的基本功能、数据的准确性和可靠性、信号传输特性、设备的电气性能等技术要求,并提出了对系统和设备性能的检测方法、系统和设备的验收准则。
低压载波集中抄表系统整体方案

低压载波集中抄表系统整体方案(不包括电力营销系统即SG186系统)第一部分载波集中抄表系统简介电力载波通信技术适用范围相当广泛,在未来的家用电器自动化控制等领域的应用范围及前景将会十分广阔。
具有巨大的经济效益、显著的社会效益和极大的推广价值。
低压电力网覆盖面广,如何利用其巨大的网络资源,实现高质量的数据传输是一个世界性热点问题。
同时,低压电力网组网结构复杂,线路干扰噪声强、阻抗变化大、信号衰减大,用低压电力线路作为通信传输介质,技术难度高。
目前,国外也有此类产品,但在数据传输能力、抗干扰性等方面都存在问题。
电力线集中抄表系统是自主研究和开发的电力线载波通信技术的一个应用典范。
一、系统简介低压配电网载波抄表系统是集电表数据采集、载波传输、数据存储、数据通信、数据处理及断电控制等功能于一体的自动化系统;低压载波通信设备可以使供电部门及时掌握用户用电情况,监测有无窃电行为;根据需要进行供电控制(如用户长时间欠费后断电);通过远程抄表,节省抄表的人力物力。
低压载波抄表系统有上位系统管理软件、台区载波集中器、电表端载波RU(包括单表RU、多路脉冲采集RU)组成。
集中器与载波表之间的传输距离受线路特性的影响,而一次成功的通信,首先要满足本地接收信号的解调信噪比。
根据中国电网的实践经验,500M以内的范围是单级载波可靠传输的理想距离。
要做到任何情况下抄通率的100%,肯定需要中继。
在集抄系统中,自动路由算法包含在集中器内,通过载波协议,每一电表终端模块都可作为其他电表的中继。
当需要中继时,集中器能根据线路的情况,实时、智能、快速地调整路由,完成集中器到目的电表的通信,无需人工干预。
而固定中继是不可取的,既难以维护,实效性也差。
集中器的自动路由最多可达7级,保证系统3KM的最远距离。
二、系统结构系统由三部分组成:抄表管理单元、数据集中器、载波电表第一层(上层):抄表管理单元这一层位于抄表管理中心内,由抄表管理计算机和软件部分组成,是抄表管理人员与本系统直接交流的部分。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
系统安装工艺流程图 (2)一、总则 (3)二、现场勘察、工程设计方案及安装计划的制定 (4)三、采集终端的安装 (4)四、集中器的安装 (9)五、电源线的驳接 (12)六、工程完工检查、补遗 (13)七、集中器试上电 (14)八、安装资料整理移交 (14)系统安装工艺流程图现场勘察工程总体设计、规划检查设备和线材的合格证件安装采集终端和集中器安装电话线和交换机完工检查和修正遗留缺陷数据初始化系统抄表复查竣工验收资料移交用户1.1为保证集中抄表工程的施工安装质量,促进安装技术的进步,确保相关用电设备的安全运行和人身安全,制定本规范。
1.2本规范适用于低压载波抄表系统相关装置:相关电表、采集终端、集中器、电源线、信号线、电话交换机安装工程的施工。
1.3采用的上述设备和材料应有合格证件,装置应有名牌。
1.4施工中使用的安全用具、工具、器械必须符合安装规程要求,且使用方法正确。
1.5施工中的安全技术措施,应符合本规范和现行有关安全技术标准及产品的规定,对重要的工序,应事先制定施工方案及安全技术措施。
1.6与安装有关的其他电气工程应符合下列要求:1.6.1电表箱安装完好且用户出线敷设完毕。
1.6.2涉及高、低电压房内施工的工程,其电气设备(盘、柜)应已排列到位且基本安装完毕。
1.7安装应符合设计要求,设备外观完整,固定可靠,密封良好,线路排列整齐、美观。
1.8集中抄表系统工程按工序分如下几个环节:1.8.1现场勘察,工程总体设计方案和安装计划的制定;1.8.2采集终端和集中器的安装;1.8.3集中器电源线的敷设;1.8.4电话线和交换机的安装;1.8.5工程完工检查及修正遗留缺陷;1.8.6装置系统试送电;1.8.7安装资料整理、移交;1.8.8安装质量检查;1.8.9现场安装初始化1.8.10复查和验收1.8.11资料移交使用部门。
2.1概述2.1.1低压载波集中抄表系统由采集终端、集中器组成。
2.1.2在工程施工时应先到现场勘察,获得施工现场的电房和电表分布图,电气接线图、远方抄表通道和现场施工需遵守的规定等有关资料。
2.1.3本章所述总体设计、规划是指如下内容:①采集终端和集中器的选用及定位;②信号线、电源线的选型和线路走向、敷设方式。
2.1.4根据现场勘察的情况和本次工程的要求,画出现场安装接线图以及安装调试工程进度表,并根据工程量组织安装调试工作班组,落实施工日期和施工进度。
2.2一般规定2.2.1集中器与电能表的通信距离一般小于100M。
特殊情况下最大不应超过1000M。
2.2.2集中器电源必须保证能正常监测到其所监测的全部电表。
其中器电源由三相220V电源供给。
2.2.3电源线和信号线的选型应符合下列要求①集中器电源线选用1mm2的BVV铜线。
②信号线选用0.5mm2屏蔽的BVV多股锌线或铜线③特殊工程应根据有关部门设计方案施工。
3.1载波采集终端分类捷信通科技发展有限公司生产的载波采集终端分为2路、4路、8路、16路四种,外观形状分别如下所示(分别是8路和16路、2路、4路)。
广 州 市 捷 信 通 科 技 发 展 有 限 公 司Jiexintong Science and Technology Co.,Ltd 载波采集终端脉冲A CA C IN1IN2O U T 1O U T 2广 州 市 捷 信 通 科 技 发 展 有 限 公 司Jiexintong Science and Technology Co.,Ltd IN4IN3IN2OU T 4O U T 3O U T 2脉冲载波采集终端IN1O U T 1A C AC3.2载波采集终端安装固定 每个载波采集终端在电表箱内所占空间为一个电表位,当电表箱空间不够,没有办法固定采集终端时候,必须外加电箱来安装采集终端。
(1) 表箱留有位置来安装采集终端时,采用4厘螺丝穿过采集终端三角形固定铁片,将采集终端固定在电表安装位上;(2) 采集终端固定时跟周围电表排列整齐,不影响表箱的整体美观;(3) 对2路和4路采集终端要注意接线口在右边,所以采集终端不能靠右边电表太近,以免影响采集终端的接线;(4) 对8路和16路采集终端由于接线口在采集终端下边,所以下边不能离电源线太近,以免影响采集终端接线;(5) 将采集终端固定螺丝旋转到位后,用手左右上下摇摇采集终端,采集终端不能有松动现象;JSTACC 广州市捷信通科技发展有限公司Jiexintong Science and Technology Co.,Ltd.载波采集器红外通讯-脉冲(6)如果电表箱空间不够加装电箱时,固定方法和装在电表箱时一样,只是需要考虑电箱里面采集终端的排列,以求美观和方便安装维护;载波采集终端 广 州 市 捷 信 通 科 技 发 展 有 限 公 司Jiexintong Science and Technology Co.,Ltd脉冲A C A C IN1IN2O U T1O U T2四厘螺丝采集终端固定示意图3.3采集终端接线采集终端接线包括信号线和电源线(1)终端信号线采用0.5平方毫米的BVV铜芯多股信号线;(2)信号线线头制作将信号线外皮剥掉1厘米,即露出1厘米长的导线部分,然后用右手捏住导线散开的一端,顺时钟方向扭导线,使多股导线按顺时钟方向紧紧扭合在一起,然后松开右手,用斜口钳将没有扭合在一起的松散导线部分修整掉,具体形状如下图剥皮后的导线形状扭好修整后导线形状(3)线与电表的连接(3.1)接线按照接线方法,每个采集终端下的电表信号端地线和VCC 线经串联后再分别接到采集终端的GND 和VCC 口。
当VCC 或GND 线串接时,将导线按照上述方法做好线头,再将两个先头按照顺时钟方向扭结在一起,用斜口钳将松散导线部分修整,再将先头插入电表相应的接线孔,紧好螺丝。
注意导线插入电表接线孔后,不能有裸露的导电线在外面,如有,就用斜口钳修整线头长度,直到合适长度为止。
接好线后用手轻轻抽和摇动导线,线头必须没有松动的现象,否则重新接线。
电表与电表之间导线长度预留为从电表1沿电表之间电力线走直角到电表2的长度再加3到5厘米。
两条导线扭结好的示意图如下。
两根导线扭好修整后导线形状对信号线,每个电表信号口单独接一条线到采集终端,将线头做好,插入电表信号端,紧好螺丝,同样也要注意不能有导线裸露在外面,如果有,必须将导线长度进行修整。
接好线后用手轻轻抽和摇动导线,线头必须没有松动的现象,否则重新接线。
信号线、GND 和VCC 线到采集终端之间沿表箱电力线横平竖直的方式走线。
具体情况如图所示2134信号线56RU8-CJSTACC (3.2) 导线固定如果表箱电力线用槽板固定,将所有信号线放入槽板后盖上槽板即可。
但是必须将电表与槽板之间的导线拉直。
如果表箱电力线用扎带扎紧固定,信号线按照横平竖直绑扎在电力线上进行固定,具体要求如下:a)从电表接出的各条信号线拉直到电表电力线横处拐直角,且用扎带扎住;b)每一块电表相对应扎一根扎带,不只扎住此块电表的信号线,而且扎住经过此电表下端的所有信号线;c)在没有电力线处照样用扎带扎住信号线,且固定在表箱内。
在导线的拐弯点两边都用扎带固定导线;d)所有导线经过横平竖直的方法绑扎固定,最后汇合在一起,经过绑扎一起拉到采集终端;e)所有导线在拉直过程中注意不要用力过大,只要导线已拉直即可,而且在适当的位置要预留导线以防导线老化、应力变化和表箱更换电表等对导线的影响,如导线每个拐弯处等等;f)在电力线隐藏在电表后面的电表箱,导线固定在电表安装支架上,具体操作方法和其它情况时一样;具体导线固定示意如图:JSTACC213456RU8-C(4)导线与采集终端的连接a)导线拉到采集终端后,要多留出10-20公分,以便以后维护更换采集终端用;b)所有信号线按照电表顺序接入采集终端信号端口;c)线头的工艺制作按照电表端线头制作进行;d)采集终端所有导线不能裸露在外,如果有,须修整导线头长度重新接线;e)接好线后用手轻轻抽和摇动导线,线头必须没有松动的现象,否则重新接线。
f)如果外加采集终端箱,导线穿孔、墙或和强电线路同一槽板和管道时时必须套塑料管进行保护;(5)采集终端电源接入a)采集终端电源线采用1平方毫米BVV铜芯导线,电源从载波采集终端专用电源开关引出,具体开关要求见附件;b)接好线后用手轻轻抽和摇动导线,线头必须没有松动的现象,否则重新接线;c)电源线必须布线合理美观;d)如果外加采集终端箱,电源线穿孔、墙或和其它电缆同一槽板和管道时时必须套塑料管进行保护;4.1集中器的外形尺寸4.2集中器安装安装示意图(1)按照集中器数量和大小配置专用集中器箱,一般情况下1个集中器箱体大小为600*500*220MM,2个集中器为800*600*220MM,3个集中器为800*1000*220MM(尺寸仅供参考)。
(2)集中器箱用4个膨胀螺丝固定在电房选定墙面上;集中器箱体安装高度为90CM到120CM(从地面到集中器箱下边沿),具体以方便安装维护为标准;(3)将集中器用3个4厘螺丝固定在集中器箱内,根据箱体大小和集中器数量进行布局;(4)每个集中器须配一个专用空气开关(三相四线),另每个集中器箱须安装一个二、三电源插座和一个电话插座;(5)具体集中器箱和集中器固定安装可以参考上图,上图为1个集中器固定安装示意图;4.3 集中器接线(1)将电源线剥去外皮约2厘米,露出导电部分;(2)将导电部分用尖嘴钳从中间对折弯曲线头;注:因为截面积小的单芯导线螺丝固定时接触面小,固定不牢,所以增加导线与螺丝接触面有利于固定导线剥皮后的弯曲导线形状(1)所有空气开关的接线头按照前面要求制作(2)集中器到低压开关柜之间采用1或1.5平方的铜芯BVV导线,其中电源线从低压开关柜接电源线到集中器箱内的集中器专用空气开关,再从空气开关接线到集中器;(3)从变压器低压开关柜母线上接三相四线电源到集中器箱内集中器专用开关上,并且必须另接一条地线到集中器箱体上,对集中器箱进行接地;(4)从低压开关柜到集中器专用空气开关的电源线都必须穿4分PVC管保护电源线,每组线穿一条PVC管,PVC管在开关柜内的部分用扎带固定在开关柜的支架上,PVC管在电缆沟的部分顺着电缆摆放整齐,PVC管在电缆沟外到集中器箱部分用管卡固定在墙壁上,注意横平竖直安装整齐美观;(5)从开关柜到集中器专用空气开关之间导线不允许有接头连接;(6)电源线连接在低压开关柜低压总开关出线端的母排上,最好在低压出线柜的总开关上装母排取电;(7)电源线的三相和零线分别用红、黄、绿、蓝四种颜色线,地线用黄绿相间的双色线;(1)所有空气开关和集中器的接线头按照前面要求制作(2) 打开集中器外壳尾盖,将电源线的零线接入接线端子左端起的第1个插孔(O )内,拧紧端子上的螺丝。
