低压电力线载波通信干扰因素的解决及其发展现状资料来源： | 2007-11-26 | 已阅65次摘要：文章主要讨论了限制低压电力线载波通信的主要因素，提出了在电力线载波通信中干扰问题的两种解决方法，扩频通信技术和OFDM技术，并展望了低压电力线载波通信在未来的发展前景。
关键词：低压电力线，载波通信，扩频通信，正交频分复用(OFDM)电力线载波通信（PLC）是电力系统特有的、基本的通信方式，它是指利用现有电力线，通过载波方式将模拟或数字信号进行高速传输的技术。
用电力线作为网络接入方案，可利用已有的电力配电网络进行通信，不需要重新布线，且电力线网络分布广泛，接入方便，多用户能够共享宽带，因此，PLC宽带接入技术具有得天独厚的优势，它也成为解决宽带网络“最后1公里”问题最具竞争力的技术之一。
但是，低压电力线并不是专门用来传输通信数据的。
它的拓扑结构和物理特性都与传统的通信传输介质，如双绞线、同轴电缆、光纤等不同。
它在传输通信信号时信道特性相当复杂，负载多，噪声干扰强，信道衰减大，信道延时，通信环境相当恶劣。
本文主要对低压电力线通讯信道的载波传输特性进行了系统的分析，提出了对信号干扰问题的两种解决方法，分别可以采用OFDM和扩频通信两种技术来克服信道中的干扰问题，而且也简要地介绍了我国现代低压电力线载波通信的发展现状。
1 信道特性分析低压电力线是给用电设备传送50Hz电能的，利用电力线实现数据传输即采用电力线载波技术。
由于电力线本身不是为通信设计的，因此其特性在很多方面难以直接满足载波通信的要求。
低压电力线信道的通信环境恶劣，存在变化的阻抗，不可预测的噪声干扰，强烈的信号干扰，强烈的信号衰减，这些都是有信道本身的特性决定的，因此，需要对信道特性进行详细的分析。
1.1 阻抗特性分析为了使耦合到电力线上的发射信号功率最大，载波机的输出阻抗应该与电力线上接受机的输入阻抗相匹配。
由于电网上有大量的电力负载和电力设备（如无功补偿电容等）随机的接入、切出，这些器件对载波信号的衰减非常严重，其高频等效阻抗变化范围很大，有时小于0.1Ω，有时候突然增大到几十欧姆。
低压载波集抄应用现状及存在问题的探讨
１ ． 集 中器 没上 线 （ １ ）台 区停 电 了 ，集 中器 没 电 。
（ ２）集中器 中Ｓ Ｉ Ｍ卡没有费了或 Ｓ Ｉ Ｍ卡丢失 。 （ ３ ）集中器的 Ｉ Ｐ、端 口号等参数设置不正确 ，或者发生 了变动 。
可预测 、信号衰减强烈 、信道特性时变性高等特点。电力线信号特性主 要考察 “ 噪声 、阻抗 、衰减”这三个基本参数 ，三者将直接决定低压电 力线载波通信方案的通信性能。 低压 电力线噪声主要 由于低压 电力线上连接着众多的用电设备 ，每
载波模块本身 怕谐波的干扰 ，同时 自身又不停的往 电网输送高频谐 波， 对其他的用电设备或多或少有一定的影响。
有 自上而下式搜寻 ，有 自下而上的主动上报。这些各种努力 ，已能够将 大部分抄 表的 日抄到率提高到 ９ ０ ％以上 ， 但不是很稳定 ， 实时陛也不高， 难以实现远程电费下发 ，无法做到智能管理和智能控制。电力线载波通 讯在现 阶段还是存在着一些问题 ，通讯效果的好坏取决于所在 电网环境 的优劣 。新建城镇小 区效果 良好 ，城乡结合和农村效果就不 良。撇开载 波通讯布线的优点 ，似乎优点就不多了。 首先 ，电力线载波模块功耗较大 ，平均每个模块静态功耗为 Ｏ ． ２ Ｗ，
低压载波集抄应用现状及存在问题的探讨
齐 火箭
张 家 口供 电公 司 河北 张家 口 ０ ７ ５ ０ ０ ０
【 摘 要】 本文主要介绍 了电力线载波通讯在智能电网集抄 中的运用 ， 分析 了载波通讯现 阶段技术难题 以及 自身的特点，浅谈 了载波与谐 波的影响 给 出了现场应用过程中常见问题及解决方式。 【 关键 词 】 电力 线 载 波 谐 波 中 图 分类 号 ：Ｔ Ｍ７ ３ 文 献 标识 码 ：Ａ 文 章编 号 ：１ ０ ０ ９ — ４ ０ ６ ７ （ ２ ０ １ ３ ） ２ ２ — ２ ３ ８ — ０ ２

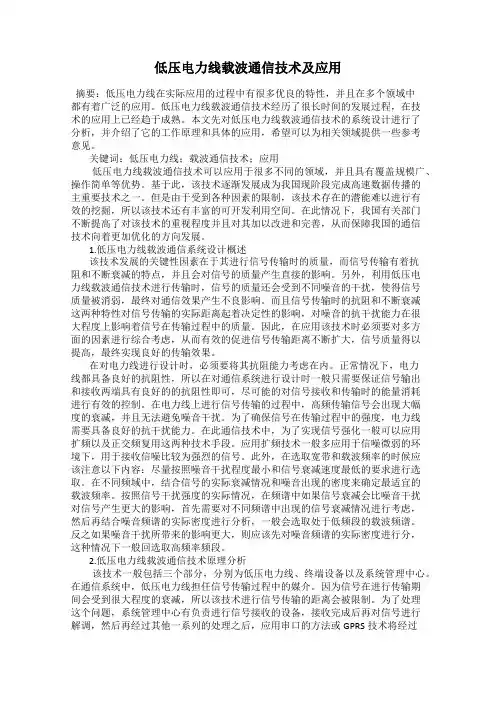

低压电力线载波通信技术及应用
低压电力线载波通信技术及应用摘要：低压电力线在实际应用的过程中有很多优良的特性，并且在多个领域中都有着广泛的应用。
低压电力线载波通信技术经历了很长时间的发展过程，在技术的应用上已经趋于成熟。
本文先对低压电力线载波通信技术的系统设计进行了分析，并介绍了它的工作原理和具体的应用，希望可以为相关领域提供一些参考意见。
关键词：低压电力线；载波通信技术；应用低压电力线载波通信技术可以应用于很多不同的领域，并且具有覆盖规模广、操作简单等优势。
基于此，该技术逐渐发展成为我国现阶段完成高速数据传播的主重要技术之一。
但是由于受到各种因素的限制，该技术存在的潜能难以进行有效的挖掘，所以该技术还有丰富的可开发利用空间。
在此情况下，我国有关部门不断提高了对该技术的重视程度并且对其加以改进和完善，从而保障我国的通信技术向着更加优化的方向发展。
1.低压电力线载波通信系统设计概述该技术发展的关键性因素在于其进行信号传输时的质量，而信号传输有着抗阻和不断衰减的特点，并且会对信号的质量产生直接的影响。
另外，利用低压电力线载波通信技术进行传输时，信号的质量还会受到不同噪音的干扰，使得信号质量被消弱，最终对通信效果产生不良影响。
而且信号传输时的抗阻和不断衰减这两种特性对信号传输的实际距离起着决定性的影响，对噪音的抗干扰能力在很大程度上影响着信号在传输过程中的质量。
因此，在应用该技术时必须要对多方面的因素进行综合考虑，从而有效的促进信号传输距离不断扩大，信号质量得以提高，最终实现良好的传输效果。
在对电力线进行设计时，必须要将其抗阻能力考虑在内。
正常情况下，电力线都具备良好的抗阻性，所以在对通信系统进行设计时一般只需要保证信号输出和接收两端具有良好的的抗阻性即可，尽可能的对信号接收和传输时的能量消耗进行有效的控制。
在电力线上进行信号传输的过程中，高频传输信号会出现大幅度的衰减，并且无法避免噪音干扰。
为了确保信号在传输过程中的强度，电力线需要具备良好的抗干扰能力。
低压电力线路载波通信的不足及应对措施
低压电力线路载波通信的不足及应对措施摘要：随着低压电力线载波通信技术的不断进步与发展，低压电力线载波通信有着巨大的市场应用前景。
但是由于我国的低压电力线配置还有待提高会加剧低压电力线载波通信应用的难度。
但是随着我国低压电力线配置的不断升级和研究的深入将会使得低压电力线载波通信的应用更为广泛，终究会为民众提供高速、可靠和安全的通信应用。
因此，本文通过对低压电力线路载波通信的不足及应对措施进行分析具有重要的意义。
关键词：低压电力线路；载波；通信；不足；措施引言低压电力线路载波通信的优化可以有效解决无线公网信号弱或无信号地区的采集终端上线问题，实现用电信息全采集、全覆盖，建立电力公司自主、可控的中压配电线载波传输信道，为配电网自动化系统实时数据传输提供专用信道，以最优投资实现配电网的全面监控。
1低压电力线载波通信的发展历程使用低压电力线来构建载波通信网络这一构想已经发展多年了。
国外在多年以前已经开展了相关的研究。
经过多年的研究与发展，在使用低压电力线进行载波通信的研究上国外研究结构已将低压电力线载波通信的原理和低压电力线载波通信信道特性分析和建模、电力载波调制技术以及相关通信芯片的研制等完成了初步探索和完善，并就低压电力线载波通信的相关标准及商业化的运用进行了构建。
相较于国外对于低压电力线载波通信相关技术所投入的时间和资金，我国在低压电力线载波通信的相关研究起步较晚，但是研究发展速度极为迅速并取得了一定的成果。
在对低压电力线载波通信的前期的研究中主要集中在利用国外已有的固化的低压电力线载波通信调制技术和芯片进行相关的扩展开发，近些年来对于低压电力线载波通信的研究则集中于对国内配电网的信道特性进行调制技术的研究和低压电力线载波通信载波芯片的研制。
但是目前国内在低压电力线载波通信应用中的相关法律法规政策的制定还不完善，需要制定完善。
2电力线信息安全隐患按传统的信息安全认知，为做到网络安全可采取以下措施：①内部网络和涉密单机与互联网实行彻底的物理隔离，与公共信息通道没有任何的交叉点、接入点；②按照相关要求，内部涉密信息网和涉密信息单机采取安全警戒距离、电源设备隔离、电源滤波和电磁泄漏防护等措施。

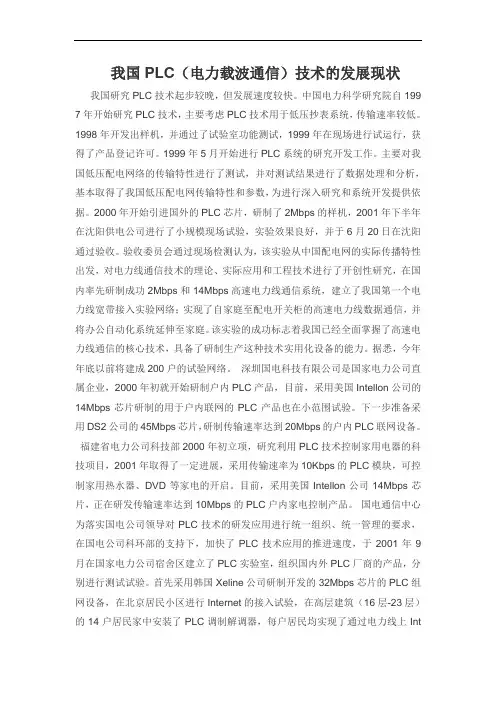

我国PLC(电力载波通信)技术的发展现状
