cpvc管配方及工艺
PVC，全名为Polyvinyl Chloride（聚氯乙烯），是一种合成材料，主要成份为聚氯乙烯，另外加入其他成分(抗老化剂、改性剂等)来增强其耐热性，韧性，延展性等。
其本质是一种真空吸塑膜，这种表面膜的最上层是漆，中间的主要成分是聚氯乙烯，最下层是背涂粘合剂。
经常用于各类面板的表层包装。
PVC的生产工艺：普通的生产线一般由滚压机、印刷机、背涂机和切割机组成。
主要是通过滚压机的直动搅拌，滚轴旋转以及高温滚压(滚压机内温度达到220度)生产出厚度仅为0.3 mm至0.7mm的薄膜，生产的同时并且通过印刷机在膜的正面印上花色，通过背涂机在膜的背面附上一层背涂(背涂由特殊材料组成,是一种高能亲和剂,正是由于这层背涂，PVC薄膜才能紧紧地和中密板或其它板材融合在一起，十年甚至十五年不开胶)，最后再用切割机切割出所需要的形状应用于各种面板上。
普通的粘贴膜是在常温下直接用胶水贴在板材的表面上，因此经过一两年后，贴膜就容易脱落。
而PVC膜则是应用专用的真空压膜机在110度的高温下压附在板材的表面，因此不易脱落。
PVC特点：防雨，耐火，抗静电，易成型。
应用：办公桌、书架、沙发、橱柜等等。
CPVC是PVC的氯化产物，即PVC的氯化改性。
PVC树脂是生产CPVC树脂的主要原料，它必须是疏松状而不能选用紧密状。
由于CPVC树脂的加工主要采用水相悬浮法，在这一过程中，由于氯气在PVC树脂中的扩散速率对PVC的氯化速率影响较较大，所以要求PVC 树脂的皮膜尽可能薄，表面积不能小，因此生产CPVC的厂家应选用由特殊助剂悬浮合成的专用PVC树脂来合成CPVC树脂。
美国的Goodrich公司、德国的BASF公司、日本的积水公司和钟渊化学公司所生产的CPVC树脂都是采用的专用PVC树脂进行氯化的。
CPVC制品的性能主要决定于CPVC树脂，它的加工性能更是决定于CPVC树脂，CPVC材料的应用和发展关键在于CPVC树脂的生产工艺的改进和提高，且能够得到专用PVC树脂，从而能提供不但性能优良而且加工性能较好的CPVC树脂。
CPVC的加工难度比PVC大，熔体加工粘度至少是PVC的2 倍，熔融加工温度也比PVC高，尤其是在注射加工时难度更大。
所以应采用聚合度较低的PVC树脂来合成CPVC，挤出用CPVC树脂应选用P=700的PVC树脂，注射用CPVC树脂应选用P=500的PVC树脂。
一般PVC的氯含量为56～59%，CPVC为64～75%，随着氯含量的增加，相应地CPVC的熔融粘度增加，软化点升高，耐热性能提高，密度增大，拉伸强度提高，同时脆性增大，冲击强度下降，加工难度也增大。
本方不涉及CPVC在合成时的氯化工艺和技术，但是我们希望氯含量大于70%的高氯含量的CPVC树脂表面氯含量较低，使其易于加工。
在使用特殊的配方及工艺的情况下，国产CPVC树脂的的挤出加工制品的性能已能达到国际先进水平，且加工难度不大，但注射制品使用国产CPVC树脂加工困难，这有待于CPVC 生产厂家能够开发出真正适合于注射加工的国产CPVC树脂一、配方方面1、要成为氯化聚氯乙烯塑料(PVC-C)热水管和电力、电缆埋管为什么要加入氯化聚氯乙烯(CPVC)不同的份数?这是因为氯化聚氯乙稀(CPVC)的理化指标都有一定的标准，其中对加工来讲含氯量67.0±0.1%是至关重要的，日本的CPVC含水率(即挥发物)≤0.1％，我们国内只能把含水率定为主0.2％，且不能保持一年不变，只能三个月不变。
因此，用纯的CPVC来作样板，测试其维卡耐热指标，日本产的CPVC可以达到131℃，国内的仅能达到126℃。
在配方中加入除增塑剂以外添加剂及其它高聚物，均会使维卡温度下降，再加上设备、模具、工艺温度和压力以及在螺杆停留时间和冷却牵引、扩口等方式会有所影响，我们在2001年2月底到三月初在日本钟渊化工株式会社研究所现场试验、产品抽样检测为维卡≤116℃，因而，对于国际和国内的标准PVC—C热水管为≥11O℃的指标，就是说稍有余地，但一不小心就会达不到。
也就是说用100份的CPVC和各种添加剂来配合，在一定的工艺条件及设备、模具等支撑着，认真操作才会过关；至于管件的≥103℃，则可适当添加10份PVC 或增加0.1—0.2的润滑和稳定剂就可。
这里再强调一下，电力电缆埋管建议为55份CPVC和45份PVC的主要原料配比为好。
我们曾请化工部北京化工研究院中心试验室搞了50份CPVC对50份PVC 的试验，结果不但没有提高，反而下降，这个机理北京的研究人员一直在研究，我们就向读者推荐55份CPVC对45份PVC是完全可以比较可靠地达到维卡≥93℃的日本和国内的行业标准，当然其它添加剂也要注意。
另外，对于璧厚在3mm的薄璧管的维卡应在90℃±14℃范围内。
2、为什么要加入MBS后还要加CPE(抗冲击改性剂)?MBS是甲基丙烯酸—丁二烯—苯乙烯三元共聚树脂，它的力口入是使配方系统中的冲击强度提高，但鉴于其双键过多，对紫外线的照射会产生断裂现象，强度反而下降，这在管材一到工地，如不及时埋设下去，强度下降一半只需5—7天，因此，配方中如加入6—8份MBS(它使维卡温度下降不多，这是MBS的又一特点)，还加入3份CPE可提高耐寒和耐候性。
我们曾先后设计出在西北寒冷季节和西南潮湿紫外线强烈照射的配方，来满足电力系统的高压和超高压电缆的保护管材来。
3、为什么加在CPE时要加入液体石蜡(白油)?根据31届世界塑料工程师年会美国方面的报道，他们在亚利桑那和新泽西州的寒冷和沙漠和高温中试验，CPE在有白油存在的情况下，它的耐冲击性可以成几倍、十几倍和几十倍的改进和提高，后来我们在无锡同样做了试验，请上海胜德塑料厂制作成样条交给化工部广州1老化研究所作了大气曝晒老化试验，结果二年的线条比较平直，与美国工程师所做的一样。
这里的几倍、十几倍、几十倍的提高是指在配方不变的情况下加工设备、模具、工艺条件的影响会有差异。
生产时用一个塑料桶放上CPE 3份，加入0.3份的白油，拌一下，如果吸完最好，没有吸完的白油留着下一锅配方中再用。
这也是检验CPE这个热塑性弹性体好坏的方法，吸完了是好的。
白油增加CPE 抗冲击性能的原理：由于CPE颗粒中含有数量巨大的线性CPE分子，这些分子互相缠绕在一起，在加工过程中难以均匀分散到PVC中去，所以分散性差，影响了材料的抗冲能力。
加入10%的白油可以使CPE的线性分子舒展，便于移动分散到PVC分子链中，从而增加了PVC材料的抗冲能力。
CPE在PVC材料中的抗冲击效果：PVC/CPE复配比例不同的数据分析（混料后的料份数为121份：CPE n份）：材料配比比例塑化度最小扭矩最大扭矩平衡扭矩材料硬度PVC:CPE100：02927.430.430.5108.6PVC:CPE100：42089.131.030.9105.6PVC:CPE100：813810.932.530.5104PVC:CPE100：1210613.73330.596.8PVC:CPE100：169017.233.930.891.6CPE添加量和抗冲能力的曲线图4、为什么在生产氯化聚氯乙烯和聚氯乙烯制品时不提倡使用硬脂酸钙?这是因为硬脂酸钙在高于160℃温度及长时间加热中，易使白色聚氯乙稀塑料转变为微红色，它能与分解出的HCL起反应，形成很脆的each氯化钙的化合物来，对制品应用时的性能，极为不利，因而，当前在聚卤代烯烃塑料制品加工时，一般不加硬脂酸钙，仅在注射成型时，鉴于压力润滑稳定性能的要求下才加入极少一点，当然，在有二氧化钛(钛白粉)的情况下，宜加入0.06—0.12份的碳酸钠或0.09—0.19份的碳酸氢钠才可避免上面提到的缺点。
二、加工工艺1、捏和要点A、加热顺序CPVC或与PVC先进捏和锅，然后紧跟的是稳定剂，其次是加其它各种添加剂，最后是使系统提高冲击强度的MBS和CPE加白油的料。
这里要介绍的是聚卤代烯烃是需要稳定剂的进入，防止受热放出氯化氢(HCL)后加速分解，其余东西后面加入，是让稳定剂和聚卤代烯烃增加接触机会，至于最后加入MBS和CPE加白油，是使整个配料的系统材料特点显示出来，这才是用户所要求的。
B、捏和温度捏和温度宜≤105℃。
目前有的生产单位达到≥110℃，这是不好的，捏和只起到拌和的作用，没有塑化的要求，如过高的捏和温度和过长的时间会给材料带来热应力，对管材今后的性能和安装施工使用带来问题。
C、双螺杆挤出机生产时的扭矩鉴于含有CPVC原料，其加工的流动性较差，因此，我们除了在配方中考虑了这一情况外，还把扭矩定在35～60才能生产，一般40—55比较好，这就需要调节温度、压力，甚至最后回过来再改善配方，使之可以生产，当成品性能能达到原来想象要求的标准，才算成功。
D、扩口要求PVC—C热水管不需要扩口，是用管件连接的，电力电缆保护套管需要扩口，这在管璧关口形状、增厚方面均对设备有要求，重点在调整管材的受热时间、温度才能使管材扩口区不变形。
一般扩口温度比挤出温度要高得多，挤出温度要求不超过195℃为宜，扩口温度在250℃左右，国产的仪表反映300多度都有，这需要注意的。
三、电力电缆保护套管中环片热压缩力标准指标是需要修改的对于电力电缆保扩套管的环片热压缩力这一指标，是指在取50毫米宽的管材，在80℃环境中放置一定时间，然后要一定速度的压力降达到一定形变时的力，行业标准中的8.5毫米和9.5毫米的璧厚管材是达到标准的，管径和璧厚小一点的管材其环片热压缩力并非随函数下降的，因此，行业标准中用插入法的小于8.5毫米的管材，环片热压缩力改为主0.3KN为好，已通知电力管检测部门，今后修改行业标准是必须考虑的。
另外，对于电力电缆保护套管的密度是电力电缆保护套管的重要指标，可惜的是很多生产厂都不重视，大都没有合格，这些厂家应当改进，使电力输送运行安全。
这些厂家未知是否已经落实措施保证密度在一定范围内，否则，这“入网证”的发出，是会出现严重问题的，最后还可能追究刑事责任。
四、埋地使用电力电缆保护套管的注意问题和热水管的卫生问题埋地电力电缆保护套管壁厚根据使用场合的不同选择。
曾作过汽20的试验、悬臂梁承压试验，生产企业的规格可供选用在过路承载、还是在有机非隔离带、人行绿化带，另外，还有埋深埋浅、地下有水无水、冻土层的避让都成为要考虑的。
华东电力设计研究院曾为上海有关生产企业有一设计施工规范，根据规范就可自由选择使用。
热水管是不能饮用的，在国外旅店里都冷热水分开二条管线，热水管龙头上贴有Tap water is not drinkable说明“水管内热水不可饮用”，但是，国内的要求如过份严格，则只能用上海环亚化工材料有限公司经营的熊牌的钙锌稳定剂来配方，才可符合卫生标准，至于有机锡的问题已经根本不能用在上水管方面了。
电缆保护管cpvc
电缆保护管CPVC简介电缆保护管（Conduit）是一种用于保护电缆和电线的管状设备。
它可以保护电缆免受物理损坏、化学侵蚀和其他不良环境因素的影响。
CPVC（氯化聚氯乙烯）是一种常用的材料，被广泛用于电缆保护管的制造。
本文将介绍电缆保护管CPVC的特点、制造工艺、应用领域以及其在电力行业中的重要性。
特点1.耐腐蚀性：CPVC具有优异的耐腐蚀性能，可以抵御酸、碱、溶剂等化学物质的侵蚀，因此在潮湿、腐蚀性环境下广泛应用。
2.耐高温性：CPVC具有较高的耐高温性能，可以长时间承受高温环境下的使用，不会软化或变形。
3.耐压性：CPVC的材料强度高，具有较好的耐压性能，可以有效保护电缆免受外部压力的影响。
4.阻燃性：CPVC是阻燃材料，具有自灭火性能，可以确保电缆在发生火灾时不会继续燃烧，降低火灾风险。
制造工艺电缆保护管CPVC的制造工艺主要包括以下几个步骤：1.原料准备：将CPVC树脂粉末与其他添加剂混合，确保获得均匀的混合物。
2.挤出成型：将混合物置于挤出机中，经过高温和高压条件下的挤出，将其形成管状。
3.冷却固化：将挤出的管状物经过冷却处理，使其固化并保持所需形状。
4.切割和修整：将固化的管状物进行切割和修整，以得到符合要求的长度和尺寸。
5.检测和包装：对成品进行质量检测，符合要求的产品进行包装，以便运输和销售。
应用领域电缆保护管CPVC在各个领域都有广泛的应用，主要包括以下几个方面：1.建筑行业：在建筑物中，电缆需要穿过墙体、地板和天花板等区域，使用CPVC电缆保护管可以有效地保护电缆免受机械损坏和外部环境的影响。
2.工业领域：在工业生产过程中，有很多电缆需要连接和布置，使用CPVC电缆保护管可以简化布线过程，保护电缆免受化学腐蚀和高温环境的损害。
3.交通运输：交通运输设施中需要大量的电缆，如地铁、隧道、桥梁等，使用CPVC电缆保护管可以确保电缆的安全运行，并减少维修和更换的频率。
4.电力行业：电力行业是电缆保护管的重要应用领域之一。
pvc管道生产工艺流程及配方表
pvc管道生产工艺流程及配方表标题： PVC管道生产工艺流程及配方解析一、引言PVC（聚氯乙烯）管道，因其优异的机械性能、耐腐蚀性、抗老化性和安装方便等特性，在建筑给排水、农业灌溉、化工排污等领域有着广泛应用。
本文将详细介绍PVC管道的生产工艺流程以及其生产配方。
二、PVC管道生产工艺流程1. 原料准备阶段主要原料为PVC树脂粉、稳定剂、增塑剂、填料以及其他助剂。
根据产品规格和性能要求，按照特定配方比例精确称量各组分。
2. 混料阶段将计量好的各种原料加入高速混合机中进行均匀混合，确保各组分充分分散并与PVC树脂粉紧密结合，形成稳定的干混料。
3. 熔融挤出阶段干混料经过螺旋输送器送入单螺杆或双螺杆挤出机，在高温下熔融塑化，并在机头模具部分定型挤出成为管状结构。
4. 冷却定型阶段刚挤出的热态管材通过冷却水槽进行冷却定型，保证管道内外壁光滑平整，尺寸精度符合标准要求。
5. 印字与切割阶段定型后的管材表面可按需求印制相关标识信息，然后通过自动切割设备按设定长度进行切割。
6. 检验包装阶段对切割好的PVC管道进行严格的质量检验，包括外观质量、尺寸精度、力学性能等各项指标，合格产品进行包装入库。
三、PVC管道生产配方表以下是一个典型的PVC-U管道生产配方示例：- PVC树脂粉：100份- 稳定剂：3-5份- 增塑剂：10-20份（视管材硬度要求而定）- 钙锌复合稳定剂：1-3份- 内外润滑剂：1-2份- 填充剂（如碳酸钙）：适量（以降低成本和提高刚性）- 抗冲改性剂：根据需要添加- 阻燃剂（如有防火要求时）：适量请注意，以上配方仅为示例，实际生产过程中，各类助剂的种类和用量需根据具体的产品规格、性能要求以及生产环境条件等因素进行科学调整。
四、结语PVC管道的生产过程涵盖了从原料选择到成品检验的多个环节，每个环节都至关重要。
科学合理的配方设计和严谨精准的工艺控制是保证产品质量的关键，也是提升PVC管道市场竞争力的核心要素。
氯化聚氯乙烯 (CPVC) 消防管道冷溶连接施工工法

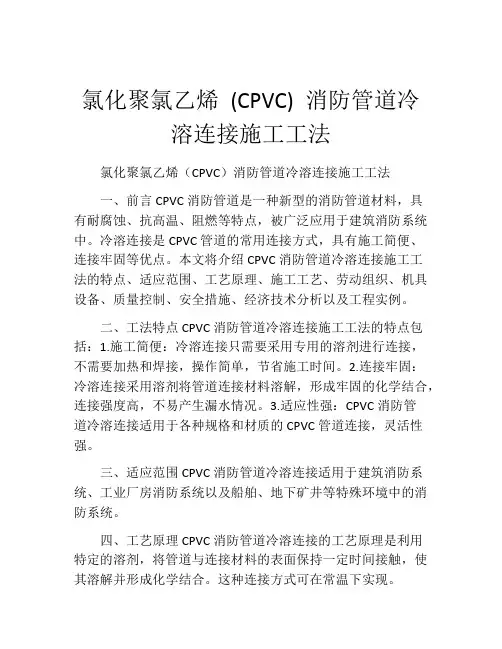

氯化聚氯乙烯(CPVC) 消防管道冷溶连接施工工法氯化聚氯乙烯（CPVC）消防管道冷溶连接施工工法一、前言CPVC消防管道是一种新型的消防管道材料，具有耐腐蚀、抗高温、阻燃等特点，被广泛应用于建筑消防系统中。
冷溶连接是CPVC管道的常用连接方式，具有施工简便、连接牢固等优点。
本文将介绍CPVC消防管道冷溶连接施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点CPVC消防管道冷溶连接施工工法的特点包括：1.施工简便：冷溶连接只需要采用专用的溶剂进行连接，不需要加热和焊接，操作简单，节省施工时间。
2.连接牢固：冷溶连接采用溶剂将管道连接材料溶解，形成牢固的化学结合，连接强度高，不易产生漏水情况。
3.适应性强：CPVC消防管道冷溶连接适用于各种规格和材质的CPVC管道连接，灵活性强。
三、适应范围CPVC消防管道冷溶连接适用于建筑消防系统、工业厂房消防系统以及船舶、地下矿井等特殊环境中的消防系统。
四、工艺原理CPVC消防管道冷溶连接的工艺原理是利用特定的溶剂，将管道与连接材料的表面保持一定时间接触，使其溶解并形成化学结合。
这种连接方式可在常温下实现。
五、施工工艺CPVC消防管道冷溶连接的施工工艺包括以下几个阶段：1.准备工作：检查连接材料和管道，确认其规格和质量符合要求；清理管道表面，去除油污和脏物。
2.涂覆溶剂：将特定的溶剂均匀涂覆在管道和连接材料的连接面上，保持一定时间，使其溶解。
3.连接管道：将连接材料插入管道内，用适当的力将其连接固定，确保连接牢固。
4.固化时间：等待一定时间，使连接剂固化。
5.检查测试：对连接部位进行密封性测试和严密性检查，确保连接效果符合要求。
6.清理收尾：清理连接部位的溶剂残留物和其他杂物，保持连接部位清洁。
六、劳动组织进行CPVC消防管道冷溶连接施工时，需要合理组织人员，分工明确，确保施工进度和质量。
pvc管道生产工艺流程及配方表
pvc管道生产工艺流程及配方表
标题：PVC管道生产工艺流程及配方表详解
一、PVC管道生产工艺流程
1. 原料准备：PVC管道的主要原料是聚氯乙烯（PVC）树脂，通常还会添加稳定剂、润滑剂、填充剂等辅助材料。
这些原料在生产前需要进行精确的称量和混合。
2. 混合：将称量好的原料放入高速混合机中，通过高速旋转使原料充分混合均匀，形成均匀的粉状物料。
3. 熔融挤出：混合后的物料进入挤出机，经过加热熔融，然后通过模具挤出成形为所需形状的管材。
4. 冷却定型：挤出的热态管材进入冷却水槽，通过冷水使其快速冷却并定型。
5. 切割：定型后的管材通过切割机切成规定的长度。
6. 检验：对切割后的管材进行尺寸、外观、性能等多方面检验，确保产品质量。
7. 包装入库：合格的产品进行包装，然后存入仓库等待销售。
二、PVC管道基本配方表
以下是一个基本的PVC管道配方表，具体比例可能会根据生产需求和产品质量要求进行调整：
- PVC树脂：100份
- 稳定剂：2-3份（如钙锌稳定剂）
- 润滑剂：0.5-1份（如硬脂酸钙）
- 填充剂：10-30份（如碳酸钙）
- 增塑剂：5-15份（如DOP）
- 抗冲击改性剂：0.5-1份（如CPE）
- 其他添加剂：如紫外线吸收剂、色粉等，根据需要适量添加。
以上配方中的“份”通常是按重量计的，具体比例需根据设备、工艺和产品要求进行优化。
请注意，PVC管道的生产涉及到复杂的化学反应和物理过程，因此在实际操作中，应由专业人员按照严格的标准和规程进行。
同时，配方的调整也需要在专业的实验室环境中进行，以保证产品的质量和稳定性。
cpvc塑料管材质标准
cpvc塑料管材质标准CPVC塑料管材质标准是指CPVC（氯化聚氯乙烯）材料的物理性能、化学性能、机械性能以及制造工艺等方面的标准规定。
CPVC塑料管作为一种重要的建筑材料，广泛应用于供水、排水、化工等领域。
本文将介绍CPVC塑料管材质标准的相关内容。
1. CPVC材料的物理性能标准CPVC塑料管的物理性能标准包括密度、熔融流动速率、热变形温度等指标。
密度是指单位体积内的质量，一般通过测量密度来判断材料的重量。
熔融流动速率反映了CPVC塑料的流动性能，是衡量材料加工性能的重要指标。
热变形温度是指材料在加热条件下变形的温度范围，它代表了材料的抗热变形性能。
2. CPVC材料的化学性能标准CPVC塑料管的化学性能标准包括耐酸碱性、耐化学药品腐蚀性等指标。
耐酸碱性是指材料在酸碱环境中具有良好的化学稳定性，不会被腐蚀。
耐化学药品腐蚀性是指材料在接触化学物质时，不会发生化学反应而损坏。
这些性能标准保证了CPVC塑料管在各种化学环境下的可靠使用。
3. CPVC材料的机械性能标准CPVC塑料管的机械性能标准包括抗张强度、冲击韧性、弯曲强度等指标。
抗张强度是指材料在拉伸状态下承受的最大力量。
冲击韧性是指材料在受到冲击时能够吸收能量的能力。
弯曲强度则是指材料在受到弯曲力作用时的抗变形能力。
这些机械性能标准确保了CPVC塑料管在正常使用条件下具备足够的强度和韧性。
4. CPVC材料的制造工艺标准CPVC塑料管的制造工艺标准包括原材料配方、挤出工艺、模具设计等方面的要求。
原材料配方是指CPVC塑料管所需要的各种原料的比例和配比。
挤出工艺是指通过塑料挤出机将CPVC材料加热熔化，并通过模具形成管状产品。
模具设计是指制定合适的模具尺寸和结构，以确保生产出符合标准要求的CPVC塑料管。
总结：CPVC塑料管材质标准涵盖了物理性能、化学性能、机械性能以及制造工艺等方面的要求。
遵循这些标准可以保证CPVC塑料管的质量和性能，确保其在各种应用场景中的可靠使用。
cpvc管生产工艺

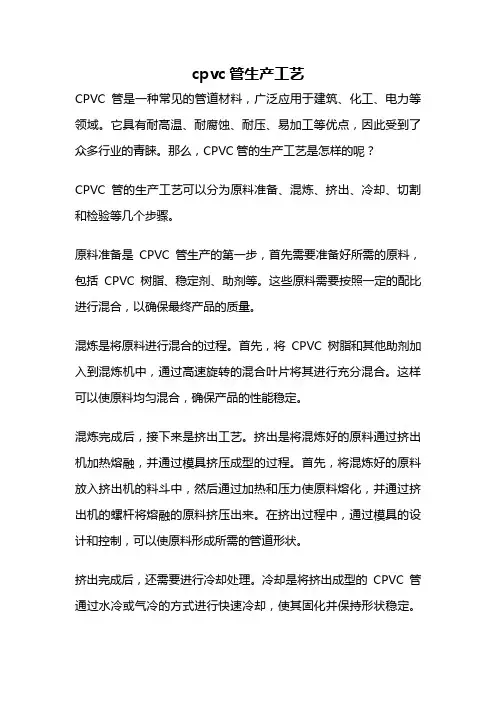

cpvc管生产工艺CPVC管是一种常见的管道材料，广泛应用于建筑、化工、电力等领域。
它具有耐高温、耐腐蚀、耐压、易加工等优点，因此受到了众多行业的青睐。
那么，CPVC管的生产工艺是怎样的呢？CPVC管的生产工艺可以分为原料准备、混炼、挤出、冷却、切割和检验等几个步骤。
原料准备是CPVC管生产的第一步，首先需要准备好所需的原料，包括CPVC树脂、稳定剂、助剂等。
这些原料需要按照一定的配比进行混合，以确保最终产品的质量。
混炼是将原料进行混合的过程。
首先，将CPVC树脂和其他助剂加入到混炼机中，通过高速旋转的混合叶片将其进行充分混合。
这样可以使原料均匀混合，确保产品的性能稳定。
混炼完成后，接下来是挤出工艺。
挤出是将混炼好的原料通过挤出机加热熔融，并通过模具挤压成型的过程。
首先，将混炼好的原料放入挤出机的料斗中，然后通过加热和压力使原料熔化，并通过挤出机的螺杆将熔融的原料挤压出来。
在挤出过程中，通过模具的设计和控制，可以使原料形成所需的管道形状。
挤出完成后，还需要进行冷却处理。
冷却是将挤出成型的CPVC管通过水冷或气冷的方式进行快速冷却，使其固化并保持形状稳定。
通常，冷却水会通过管道的外表面进行冷却，同时也可以利用风冷或其他方式进行辅助冷却。
冷却后的管道会逐渐变硬，并且保持所需的形状。
冷却完成后，需要对CPVC管进行切割。
切割是将长管切割成所需的长度，通常使用切割机进行自动切割。
切割后的管道需要进行检验，检查其尺寸、外观和其他性能指标是否符合要求。
如果检验合格，则可以进行包装和出厂。
CPVC管的生产工艺包括原料准备、混炼、挤出、冷却、切割和检验等步骤。
通过这些工艺的精细控制，可以生产出高质量的CPVC 管，满足不同行业的需求。
同时，这些工艺也需要严格遵守相关的生产标准和要求，以确保产品的质量和安全性。
cpvc电力管材生产工艺
cpvc电力管材生产工艺CPVC (氯化聚氯乙烯) 电力管材是一种高强度、耐高温、耐腐蚀的管材，能够满足电力工程需要。
以下是CPVC电力管材的生产工艺的概述。
首先，原料准备。
CPVC电力管材的主要原料是氯化聚氯乙烯树脂，其中添加了一些增塑剂、稳定剂和其他助剂。
这些原料按照比例进行配制，并进行质量检测，确保其符合产品要求。
接下来，树脂预处理。
将氯化聚氯乙烯树脂放入预浸针式预干燥器中，通过高温高湿的环境，使树脂内部的水分蒸发，同时预浸针也能够在预干燥过程中加入增稠剂和其他助剂。
然后，混合。
将经过预处理的树脂与其他添加剂加入到混合机中进行混合。
混合的目的是将各个原料充分混合均匀，确保产品的均一性，并使添加剂与树脂充分溶解，提高产品的性能。
接着，挤出成型。
将混合好的料料进行挤出成型。
挤出机通过加热和压力的作用，将塑料熔化并挤出成型，得到所需的产品形状。
挤出后的产品需要冷却，并进行纵向和横向的切割，使其成为规定长度的管材。
随后，去毛刺和打标。
挤出成型后的管材表面常常会有毛刺，需要进行去除。
这可以通过热切、刮刀或其他处理方法完成。
另外，对于电力管材，需要进行打标。
常用的打标方法有喷码、热转印、喷墨等。
最后，检验与包装。
对成品进行质量检验，检查产品的尺寸、外观质量、性能等。
合格的产品进行包装，一般采用塑料膜包装，然后装入纸箱或托盘。
需要指出的是，在整个生产过程中，还需要严格控制生产环境和生产工艺参数。
例如，挤出温度、挤出速度、冷却速度、切割长度等参数都会影响产品的质量。
同时，也需要进行质量检测，并对不合格产品进行处理。
总的来说，CPVC电力管材的生产工艺包括原料准备、树脂预处理、混合、挤出成型、去毛刺和打标、检验与包装等步骤。
通过科学的工艺控制和质量检测，可以确保生产出高质量的CPVC电力管材，满足电力工程的需求。
制作pⅤc软胶管工艺流程
制作pⅤc软胶管工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!PVC软胶管的制造工艺流程详解PVC，即聚氯乙烯，是一种广泛应用的塑料材料。
PVC管材配方与工艺设计原则
1、选材与配方设计原则PVC管材的配方设计主要有3个方面的工作：确定稳定剂系统、润滑剂配合设计和加工改性剂的选用。
1）稳定剂系统的确定及用量。
铅盐稳定剂是这几种稳定剂中最经济的稳定剂体系，成型加工也最容易，它的热稳定性和润滑性都比有机锡和金属皂类稳定剂好，但有毒性。
选择何种稳定剂体系的依据是生产成本和是否有法律法规限制和安全卫生方面的要求。
稳定剂的用量主要是根据加工方式确定。
如用双螺杆挤出机挤出时，PVC树脂受热过程较短，稳定剂用量比单螺杆挤出机挤出时要少。
考虑稳定剂用量时还要留有充分余地，否则当加工温度选择不当、温度失控会因稳定剂量不足而发生PVC分解。
2）外润滑剂与稳定剂的匹配设计。
①根据稳定剂选择与之匹配的外润滑剂a.有机锡稳定剂。
有机锡稳定剂与PVC树脂有较好的相容性，有严重的粘附金属壁的倾向，与之匹配的最便宜的外润滑剂是以石蜡为主的石蜡-硬脂酸钙体系。
b.铅盐稳定剂。
铅盐稳定剂与PVC树脂相容性差，仅附在PVC粒子表面，阻碍了PVC粒子间的融合，通常采用硬脂酸铅-硬脂酸钙外润滑剂与之匹配。
②外润滑剂的用量。
如果调整外润滑剂用量仍不能满足物料加工的要求，则可以考虑添加少量的内润滑剂。
当使用抗冲击增韧改性剂时，由于熔体粘度大，粘附到金属表面的可能性就大，往往需要增加外润滑剂的用量；用同一种设备挤出的薄壁管比同一规格的厚壁管所需的外润滑剂要多。
当加工温度高时，熔体粘附金属表面的倾向大，所加入的外润滑剂就多。
3）加工改性剂的选用。
目前用于硬质PVC管材的较好的加工改性剂是聚丙烯酸酯类（简称ACR）。
ACR作为加工改性剂主要功能是促进树脂熔融、改善熔体流变性能。
4）填充剂。
选择适当的填充剂和填充量，能使硬质PVC管村获得较高的冲击强度和撕裂强度，并能降低成本。
5）着色剂。
硬质PVC管材常用的着色剂是颜料，主要品种有：①钛白粉。
钛白粉即二氧化钛，在阳光下非常稳定，不溶于稀硫酸，耐热性好，着色遮盖力强，是白色颜料中最优良的品种。
氯化聚氯乙烯 技术 工艺
氯化聚氯乙烯技术工艺
氯化聚氯乙烯（CPVC）是一种改性聚氯乙烯材料，通过向聚氯乙烯分子中加入氯化剂，使其具有更高的耐热性、耐化学腐蚀性和耐压性能。
CPVC在高温环境下仍然保持较高的机械强度和尺寸稳定性，因此广泛应用于管道、阀门、泵和其他工业设备中。
氯化聚氯乙烯的生产工艺通常包括以下步骤：
1. 聚合：聚氯乙烯树脂是通过乙烯单体与氯气发生聚合反应制得的。
聚合反应通常在高压、高温和催化剂的存在下进行。
2. 氯化：在聚合后的聚氯乙烯树脂中加入氯化剂（通常为迁移阻滞剂），反应生成氯化聚氯乙烯。
氯化剂可以引入更多的氯原子，提高聚氯乙烯的耐热性和耐化学腐蚀性能。
3. 中和：氯化聚氯乙烯中的残余盐酸通过与钙碱或其他中和剂反应中和，以降低聚合物中的酸性。
4. 粉碎和干燥：氯化聚氯乙烯树脂经过粉碎和干燥处理，以获得所需的颗粒尺寸和水分含量。
5. 制品成型：氯化聚氯乙烯颗粒通过挤出、注塑或其他成型工艺制成所需的管道、阀门、泵等产品。
需要注意的是，氯化聚氯乙烯的工艺与普通聚氯乙烯（PVC）有所不同，其中的氯化过程是关键步骤之一。
通过调整氯化剂
的种类和用量，可以获得不同性能的氯化聚氯乙烯材料。
此外，工艺中的参数控制、设备选择和产品质检等也对最终产品的性能和质量具有重要影响。
