系梁施工支架施工方案模板
系梁专项施工方案
一、编制依据1. 国家相关法律法规和行业标准；2. 项目施工合同及设计文件；3. 有关技术规范、规程；4. 项目部类似工程经验。
二、工程概况1. 项目名称：XX桥梁工程2. 桥梁类型：钢筋混凝土预应力简支空心板梁桥3. 桥梁结构：上部结构采用3-20m钢筋混凝土预应力简支空心板梁，预制施工；下部结构采用钢筋混凝土桩柱式墩、桩基础和重力式U型桥台。
4. 系梁数量及尺寸：共需施工系梁若干道，具体数量及尺寸根据设计图纸确定。
三、施工准备1. 人员准备：组织施工队伍，明确各工种人员职责，进行技术交底和安全教育。
2. 材料准备：准备足够的钢筋、混凝土、模板等施工材料，确保材料质量符合设计要求。
3. 机械设备准备：准备混凝土搅拌车、钢筋加工机械、模板支撑系统等施工机械设备。
四、施工工艺1. 施工放样：根据设计图纸，在施工现场进行系梁放样，确保系梁位置准确。
2. 绑扎钢筋：按照设计要求，绑扎系梁钢筋，确保钢筋位置、间距和形状符合规范。
3. 模板安装：安装模板，确保模板平整、牢固，防止混凝土漏浆。
4. 混凝土浇筑：采用混凝土搅拌车运输混凝土，按照设计配合比进行浇筑，确保混凝土密实、无蜂窝、麻面等缺陷。
5. 拆模、养生：混凝土达到一定强度后，拆除模板，进行养生，确保混凝土强度和耐久性。
五、质量要求1. 系梁尺寸、位置、钢筋配置等应符合设计要求；2. 混凝土强度、密实度、耐久性等应符合规范要求；3. 模板拆除后，系梁表面应平整、无蜂窝、麻面等缺陷。
六、安全措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品；2. 机械设备操作人员必须持证上岗；3. 施工现场设置安全警示标志，确保施工安全。
七、环保措施1. 施工过程中，严格控制扬尘、噪音等污染；2. 做好施工现场的排水、防渗工作，防止水污染；3. 做好施工废料的分类、回收和处理。
八、进度安排根据工程实际情况，制定详细的施工进度计划，确保工程按期完成。
九、结语本系梁专项施工方案旨在确保系梁施工质量、安全和环保，为桥梁工程的整体质量提供有力保障。
系梁、承台施工方案(最终)
系梁、承台施工方案(最终)一、前言在桥梁施工中，系梁和承台是至关重要的环节。
系梁负责支撑桥梁上部结构，承台则承载系梁及桥梁上部结构的荷载。
制定合理的施工方案对于保障桥梁的安全和施工的顺利进行至关重要。
本文将详细介绍系梁、承台的施工方案及注意事项，确保施工过程顺利进行。
二、系梁施工方案1. 材料准备在进行系梁施工前，首先要确保所有所需的材料齐全。
包括系梁的预制板、钢筋、混凝土等材料。
材料的质量和尺寸要符合设计要求，同时按照施工图纸进行分类、编号和存放，以便快速取用。
2. 施工准备在施工现场，要做好场地清理和铺设施工车辆道路，保证施工作业区域畅通。
搭建好安全设施，并配备好必要的施工设备和机械，确保施工过程中的安全和高效。
3. 施工工艺•系梁施工主要包括搭模、安装钢筋、浇筑混凝土等步骤。
在搭模过程中要严格按照设计要求进行，确保模板的稳固和尺寸的准确。
•安装钢筋时，要按照设计图纸和相关规范进行布设，严格控制钢筋的位置和数量，确保系梁的受力性能。
•浇筑混凝土时，要注意控制浇筑的速度和均匀性，减少混凝土的裂缝和缺陷，确保系梁的强度和稳定性。
4. 质量控制在施工过程中，要定期对系梁的质量进行检测和验收。
包括对混凝土的强度、钢筋的位置和连接等进行检查，及时发现和解决问题，确保施工质量符合标准要求。
三、承台施工方案1. 基础处理承台的基础是保证承载能力的关键。
在施工前，要对基础进行充分的处理，包括地基的打桩加固，基础的加固和处理等，确保基础的稳定和牢固。
2. 结构施工承台的结构施工主要包括组装、浇筑和养护等环节。
在组装过程中，要严格按照设计要求进行，保证结构的准确性和稳定性。
3. 质量验收承台的质量验收是施工的关键环节。
在施工完成后，要对承台的结构和质量进行严格的验收，包括对结构的强度、外观和尺寸等进行检测，确保承台的质量达到设计要求。
四、总结通过合理的系梁、承台施工方案的制定和严格的施工管理，可以保证桥梁施工的顺利进行和施工质量的优良。
盖梁、系梁施工方案
盖梁、系梁施工方案本高架区间段盖梁、系梁为钢筋混凝土，混凝土标号为C30。
1、施工工艺流程：施工工艺流程图↓→↓↓←↓↓→↓→↓↓1、盖梁、系梁支架布置：（1）盖梁、系梁支架全部采用排架支撑。
见附图：盖梁、系梁模板支撑施工方案示意图。
（2）排架搭设在浇捣成型且已经达到设计强度的承台上，排架立杆下端统长排10#槽钢，外侧挑脚手作为操作平台。
（3）排架结构为Φ48×3.5钢管组成落地支撑，纵距为50cm，横距为40cm。
单根立杆选用较长的钢管，以减少接长接头数量。
立杆的接头构造为上下一立杆用2只回转扣件扣紧，排架每1.8m高加水平连接管，排架外面四边全部按规定加剪刀撑，并在排架周拉通并与墩柱箍紧，空隙处用硬木榫紧，以确保支撑体系的稳定。
(4)排架上部加7.5×15cm木搁栅，间距同排架立杆，且安放于立杆边，确保盖梁、系梁受力于排架立杆。
支撑排架是盖梁、系梁关键工序，排架搭设结束后由专人对排架进行验收，验收合格后方可支模。
2、盖梁、系梁模板施工：（1）盖梁、系梁底模采用九夹板配制，板厚18mm；侧模采用定制的钢模板，面板厚度3mm，外侧纵横向用15#槽钢加强形成框架间距1.5米左右。
立模板时由专人用灰浆堵塞接缝处的不密贴的缝隙，以防止漏浆，为保证砼表面光洁，木模板内侧表面打腊磨光。
侧模板采用Ф16对拉螺栓，上下两排，横向间隔0.6m。
（2）盖梁、系梁侧模拆除在盖梁、系梁混凝土强度达到15Mpa左右，底模及支撑拆除在砼达到设计强度后进行。
3、盖梁、系梁钢筋制作及绑扎：（1）钢筋绑扎顺序：（2）钢筋制作及绑扎1）钢筋现场按设计图加工完成后，分类牌堆放，以免相互混淆。
钢筋在堆放过程中注意避免锈蚀和污染，使用前必须清除油渍和锈斑。
2）施工图要求将钢筋排列标记做好，以保证成型钢筋绑扎规则。
钢筋绑扎后对规格、数量、排距、尺寸、标高、绑扎方式、保护层厚度进行检查，确保符合规范要求。
为防止人员踩压，或浇筑压力使钢筋骨架变形，采取增加架立钢筋或型钢支架。
中系梁满堂支架施工方案

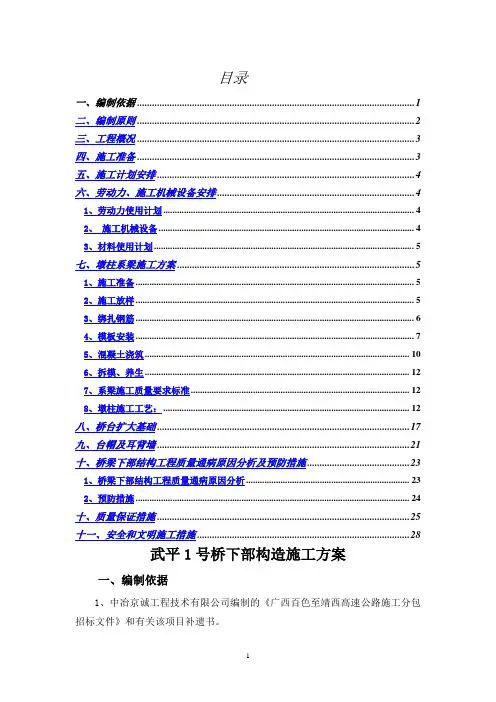

目录一、编制依据 (1)二、编制原则 (2)三、工程概况 (3)四、施工准备 (3)五、施工计划安排 (4)六、劳动力、施工机械设备安排 (4)1、劳动力使用计划 (4)2、施工机械设备 (4)3、材料使用计划 (5)七、墩柱系梁施工方案 (5)1、施工准备 (5)2、施工放样 (5)3、绑扎钢筋 (6)4、模板安装 (7)5、混凝土浇筑 (10)6、拆模、养生 (12)7、系梁施工质量要求标准 (12)8、墩柱施工工艺： (12)八、桥台扩大基础 (17)九、台帽及耳背墙 (21)十、桥梁下部结构工程质量通病原因分析及预防措施 (23)1、桥梁下部结构工程质量通病原因分析 (23)2、预防措施 (24)十、质量保证措施 (25)十一、安全和文明施工措施 (28)武平1号桥下部构造施工方案一、编制依据1、中冶京诚工程技术有限公司编制的《广西百色至靖西高速公路施工分包招标文件》和有关该项目补遗书。
2、中冶京诚工程技术有限公司编制的《广西百色至靖西高速公路施工分包招标文件技术规范》。
3、中交第二公路勘察设计研究院有限公司设计的《百色至靖西高速公路第20标段(K82+300~K82+550）两阶段施工图设计》图纸.4、中国交通技术有限公司百靖高速公路BJ—A20标项目经理部编制的《百色至靖西高速公路第20标段（K82+300~K87+550）实施性施工组织设计》。
5、《公路桥涵施工技术规范》JTG/T F50-2011.7、《公路工程施工安全技术规程》JTJ077-95。
7、《公路工程质量检验评定标准》JTG F80/1-2005.8、《建筑竹胶合模板技术规程》JGT3026-959、《钢管支架预压技术规程》JGJT 194-200910、《建筑扣件式钢管支架施工安全技术规范》DB45 T618—200911、国家颁发的有关法律、法规.12、本公司的管理制度，质量、职业健康安全管理体系文件和企业标准.13、本公司承建的类似工程施工经验。
(完整word版)桥梁系梁专项施工方案(最终版)
目录1、工程概况 (1)1.1、项目简介 (1)1。
2系梁结构简介 (1)1.3气象水文、地质地貌 (2)1.3。
1气象 (2)1.3。
2水文 (2)1.4工程数量清单 (3)1.5施工要求 (3)1。
5.1质量要求 (4)1.5.2材料要求 (4)1。
5。
3安全环保要求 (4)1.6技术保证条件 (4)2、编制说明 (5)2.1编制依据 (5)2.2编制原则 (5)2.3编制范围 (5)2。
4编制目的 (5)3、施工组织与计划 (6)3.1施工组织机构 (6)3。
2主要管理人员及部门主要职责 (6)3.3人员计划 (8)3.4进度计划 (9)13.5机械设备计划 (9)3。
6材料计划 (10)4、施工工艺及方法 (11)4。
1桩系梁施工 (11)4.1.1桩系梁施工流程图 (11)4。
1.2桩系梁施工工艺 (12)4.2柱系梁施工 (15)4。
2。
1柱系梁施工流程图 (15)4。
2。
2柱系梁施工工艺 (16)5、施工安全保证措施 (19)5.1组织保障 (19)5。
1。
1安全生产组织机构 (19)5。
1。
2安全保证体系框图 (22)5。
2安全保证措施 (22)5.2.1施工现场 (22)5。
2.2高空作业 (23)5.2.3吊装起重作业 (23)5.2。
4夜间作业 (23)5.2。
5雨季施工 (23)5。
2。
6冬季施工 (23)5.2.7防火安全 (25)5。
2.8安全用电 (25)5。
3应急预案 (26)25。
3。
1应急救援领导小组 (26)5。
3.2应急救援小组及职责 (26)5。
3.3预防措施 (28)5.3。
4应急救援程序 (31)5。
3.5现场应急处置措施 (35)5。
3.6事故处理措施 (37)5。
3.7应急设备物资准备 (39)6、危险因素分析 (40)6。
1系梁施工危险源的辨识、评估 (40)6。
2施工危险源控制措施 (48)7、质量保证措施 (49)7.1、质量管理组织机构 (49)7。
系梁施工方案
系梁施工方案第1篇系梁施工方案一、工程概况本项目为XXX工程，位于XXX地区，主要包括XXX栋建筑物、XXX配套设施等。
工程结构类型为钢筋混凝土框架结构，其中系梁作为结构中的重要组成部分，承担着联系各承重构件、保证结构整体稳定性的作用。
本方案旨在制定一套科学、合理、可行的系梁施工方案，确保施工过程中的质量、安全及进度要求。
二、施工准备1. 技术准备（1）组织技术人员学习相关规范、标准，熟悉设计图纸，掌握系梁施工的技术要求。
（2）编制施工组织设计，明确施工工艺、施工顺序、施工方法、施工要求等。
（3）制定施工质量控制措施、施工安全措施及环境保护措施。
2. 材料准备（1）根据设计要求，选用符合国家标准的钢筋、混凝土等原材料。
（2）对进场的原材料进行严格的质量检验，确保原材料合格。
3. 施工机具准备（1）配置必要的施工机具，如混凝土搅拌站、泵送设备、钢筋加工设备等。
（2）检查施工机具的性能，确保机具安全、可靠。
4. 人员组织（1）成立项目经理部，负责施工组织、协调、管理等工作。
（2）配置相应的专业技术人员、施工人员、安全员等，保证施工顺利进行。
三、施工工艺及方法1. 钢筋工程（1）根据设计图纸，进行钢筋下料、加工、绑扎。
（2）钢筋焊接应满足规范要求，确保焊接质量。
（3）对绑扎好的钢筋进行检查，确保符合设计及规范要求。
2. 模板工程（1）选用符合规范要求的模板材料，确保模板的强度、刚度。
（2）模板安装应保证结构尺寸准确、平整度良好。
（3）模板拆除应遵循先支后拆、后支先拆的原则，确保混凝土强度达到设计要求。
3. 混凝土工程（1）混凝土浇筑应分层、分段进行，保证混凝土密实。
（2）混凝土浇筑过程中应采取防震、防裂措施。
（3）混凝土养护应充分，保证混凝土强度发展。
4. 施工缝处理（1）施工缝位置应满足设计及规范要求。
（2）施工缝处理应确保新旧混凝土连接紧密、牢固。
四、施工质量控制及验收1. 施工过程中，严格遵循国家及地方相关规范、标准，确保施工质量。
系梁专项施工方案
系梁专项施工方案一、前言系梁施工是桥梁建设中的关键环节，直接影响着桥梁的结构和承载能力。
本文详细介绍了系梁专项施工方案，旨在保障工程质量，确保施工安全。
二、施工准备在正式进行系梁施工前，需要进行充分的准备工作。
包括： 1. 制定详细的施工计划，并提前沟通协调各相关部门。
2. 完善施工方案，明确施工流程和每个环节的责任人员。
3. 确保施工现场和设备符合安全标准，做好安全防护措施。
三、施工工艺1.开展系梁施工前，需对桥梁结构进行严格检查，确保结构完好无缺。
2.确定系梁施工方案，包括梁体吊装、安装、调整等具体工艺流程。
3.梁体吊装时需使用专业起重设备，确保梁体的安全吊装和精准定位。
4.梁体安装过程中，需要严格按照设计要求进行梁体的定位和调整，确保施工精度。
5.系梁施工完成后，进行验收，确保梁体安装牢固、符合设计要求。
四、质量控制1.施工过程中，需定期进行质量检查，发现问题及时整改。
2.严格执行施工方案，确保每个环节的施工质量符合标准。
3.可适时请专业机构进行质量检测，确保系梁施工质量达到要求。
五、安全防护1.在系梁施工前，需对施工人员进行安全教育培训，确保操作规范。
2.严格遵守施工安全规范，做好安全防护工作，确保施工现场安全。
3.定期检查施工设备和安全防护设施，及时消除安全隐患。
六、总结系梁施工是桥梁工程中的重要环节，需要谨慎细致地进行施工方案设计和操作。
通过严格执行施工方案，加强质量控制和安全防护，可保障系梁施工的质量和安全，最终完成一座安全稳固的桥梁工程。
中系梁施工方案范文
中系梁施工方案范文一、概述中系梁是建筑施工中常用的梁形式之一，它的特点是可适应不同的荷载需求和支座情况，具有较好的刚度和承载能力。
在本施工方案中，我们将详细介绍中系梁的施工步骤和要求，确保梁的质量和工期的控制。
二、施工准备工作1.梁板材料：根据设计要求，选择合适的梁板材料，例如混凝土或钢筋混凝土板。
2.材料检查：对梁板材料进行检查，确保其质量符合设计要求，无损伤和变形。
3.施工设备准备：准备好梁板安装所需的各种设备和工具，例如吊车、电动吊具等。
4.人员培训：对施工操作人员进行必要的培训，确保他们熟悉施工工艺和安全操作规程。
三、梁板安装1.安装支撑：首先根据设计要求，安装支撑以支撑梁板，保持其水平和稳定。
2.预埋件安装：根据设计要求，在梁板的预定位置上安装预埋件，例如螺栓或钢筋。
3.焊接钢筋：在梁板上的预埋件上焊接钢筋，根据设计要求进行适当的加固和连接。
4.浇筑混凝土：根据设计要求，将混凝土倒入梁板的模板内，注意浇筑的顺序和要求，确保混凝土的质量和完整性。
5.混凝土养护：在混凝土浇筑完成后，进行养护，保持梁板表面湿润，防止龟裂和变形。
四、梁板验收1.尺寸检查：对安装完成的梁板进行尺寸检查，确保其符合设计要求。
2.表面质量检查：对梁板表面进行质量检查，检查是否有砂浆剥落、裂缝或不平整现象。
3.钢筋检查：对梁板上的钢筋进行检查，确保其没有锈蚀、断裂或弯曲现象。
4.承载能力检查：通过施加荷载测试梁板的承载能力，确保其符合设计要求。
五、安全与环保措施1.安全：施工过程中，严格遵守安全操作规程，确保人员和设备的安全，设置合理的警示标识和堵头，确保施工现场的安全。
2.环保：施工过程中，合理使用材料和能源，控制噪音和粉尘污染，防止土壤和水源的污染，确保施工过程符合环保要求。
六、施工进度控制1.制定详细计划：在施工前制定详细的施工计划，明确各个工序的时间和工作内容。
2.监督和协调：施工过程中，进行现场监督和协调，及时解决施工中的问题，确保施工进度的顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新建铁路杭州至长沙客运专线浙江段(HCZJ-6标段)
乌溪江特大桥1-132m提篮拱桥
系梁施工支架专项施工方案
中铁九局杭长客专项目经理部
1月13日
新建铁路杭州至长沙客运专线浙江段(HCZJ-6标段)
乌溪江特大桥1-132m提篮拱桥
系梁施工支架专项施工方案
编制:
审核:
审批:
中铁九局杭长客专项目经理部
1月13日
目录
1工程概况 .............................................................. 错误!未定义书签。
1.1工程概况...................................................... 错误!未定义书签。
1.2工程特点、施工难点及重点.................... 错误!未定义书签。
2施工方案概况 ...................................................... 错误!未定义书签。
2.1施工方案总体概况...................................... 错误!未定义书签。
2.2系梁支架施工方案详细结构...................... 错误!未定义书签。
2.3施工支架设计计算...................................... 错误!未定义书签。
3主要施工工艺及施工方法 .................................. 错误!未定义书签。
3.1地基处理...................................................... 错误!未定义书签。
3.2基础施工...................................................... 错误!未定义书签。
3.3刚支墩安装.................................................. 错误!未定义书签。
3.4工字钢架设.................................................. 错误!未定义书签。
3.5纵向木方铺设.............................................. 错误!未定义书签。
3.6系梁支架预压.............................................. 错误!未定义书签。
3.7系梁模板制作及安装.................................. 错误!未定义书签。
4特殊施工机械、材料、劳力计划................... 错误!未定义书签。
4.1劳动力组织计划.......................................... 错误!未定义书签。
4.2主要施工机械设备、检验试验设备、测量仪器配备错误!
未定义书签。
4.3主要材料、成平、半成品构件供应计划错误!未定义书签。
5施工进度计划及工期保证措施 .......................... 错误!未定义书签。
5.1工期目标 ........................................................... 错误!未定义书签。
5.2施工进度计划 ................................................... 错误!未定义书签。
5.3进度保证的主要措施 ....................................... 错误!未定义书签。
6质量保证措施 ...................................................... 错误!未定义书签。
6.1焊接质量保证措施: ................................... 错误!未定义书签。
6.2杆件质量...................................................... 错误!未定义书签。
7施工安全保证措施 .............................................. 错误!未定义书签。
1工程概况
1.1工程概况
1.1.1工程项目概况
新建杭州至长沙铁路客运专线站前工程HCZJ-6标DK235+298乌溪江特大桥位于浙江省衢州市境内, 本桥全长5799.56, 起止里程DK232+400.215～DK238+199.775, 中心里程DK235+299.995。
本桥于DK237+185处上跨新320国道, 对应桥梁墩号为148#及149#墩, 铁路与公路夹角21°, 跨越处公路宽26.0m, 跨越处公路里程为K437+140, 铁路采用1-132m提篮拱跨越, 通行净空按5.5m 考虑。
本提篮拱桥的结构布置采用刚性系杆刚性拱, 吊杆布置采用尼尔森体系。
系梁全长132m, 计算跨长128m, 矢跨比为1/5, 拱肋平面内矢高25.5m。
系梁按整体箱形梁布置, 采用单箱三室预应力混凝土箱形截面, 桥面箱宽17.8 m。
系梁两端拱脚处采用实体段, 梁宽18.8m, 梁端实体段长度8 m, 18.8 m宽的实体段与17.8m宽的箱梁之间设置2.5m长的过渡段, 梁高2.5m。
拱肋采用悬链线线型, 拱肋截面采用哑铃形钢管混凝土截面, 上下悬管直径为1.2m, 两钢管间用腹板连接, 截面高度 3.4m, 沿程等高布置, 拱肋在在横桥向内倾9°。
以上尺寸参考甬台温铁路奉化江大桥1-132m提篮拱。
提篮拱与新320国道平面位置关系图见附图1。
提篮拱纵断面图见图1。
