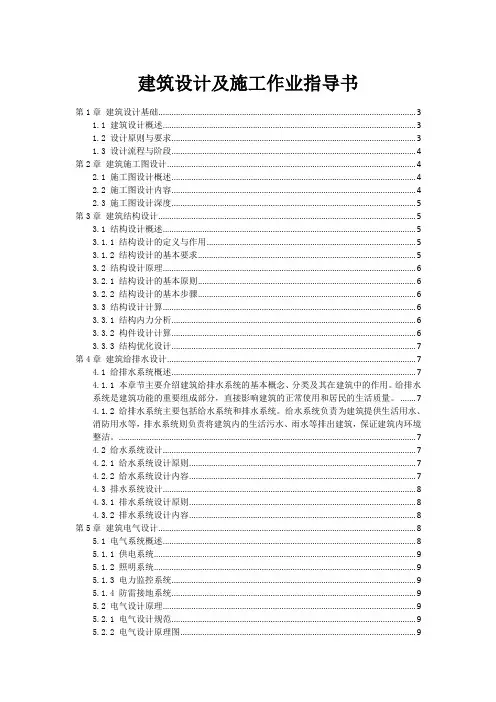

建筑设计及施工作业指导书
建筑设计及施工作业指导书第1章建筑设计基础 (3)1.1 建筑设计概述 (3)1.2 设计原则与要求 (3)1.3 设计流程与阶段 (4)第2章建筑施工图设计 (4)2.1 施工图设计概述 (4)2.2 施工图设计内容 (4)2.3 施工图设计深度 (5)第3章建筑结构设计 (5)3.1 结构设计概述 (5)3.1.1 结构设计的定义与作用 (5)3.1.2 结构设计的基本要求 (5)3.2 结构设计原理 (6)3.2.1 结构设计的基本原则 (6)3.2.2 结构设计的基本步骤 (6)3.3 结构设计计算 (6)3.3.1 结构内力分析 (6)3.3.2 构件设计计算 (6)3.3.3 结构优化设计 (7)第4章建筑给排水设计 (7)4.1 给排水系统概述 (7)4.1.1 本章节主要介绍建筑给排水系统的基本概念、分类及其在建筑中的作用。
给排水系统是建筑功能的重要组成部分，直接影响建筑的正常使用和居民的生活质量。
(7)4.1.2 给排水系统主要包括给水系统和排水系统。
给水系统负责为建筑提供生活用水、消防用水等，排水系统则负责将建筑内的生活污水、雨水等排出建筑，保证建筑内环境整洁。
(7)4.2 给水系统设计 (7)4.2.1 给水系统设计原则 (7)4.2.2 给水系统设计内容 (7)4.3 排水系统设计 (8)4.3.1 排水系统设计原则 (8)4.3.2 排水系统设计内容 (8)第5章建筑电气设计 (8)5.1 电气系统概述 (8)5.1.1 供电系统 (9)5.1.2 照明系统 (9)5.1.3 电力监控系统 (9)5.1.4 防雷接地系统 (9)5.2 电气设计原理 (9)5.2.1 电气设计规范 (9)5.2.2 电气设计原理图 (9)5.2.4 电气线路设计 (9)5.3 电气设计要点 (9)5.3.1 安全性 (9)5.3.2 可靠性 (10)5.3.3 经济性 (10)5.3.4 节能环保 (10)5.3.5 可维护性 (10)5.3.6 兼容性 (10)第6章建筑暖通设计 (10)6.1 暖通系统概述 (10)6.1.1 暖通系统的定义与功能 (10)6.1.2 暖通系统的分类 (10)6.2 供暖系统设计 (10)6.2.1 供暖系统类型及选择 (10)6.2.2 供暖系统设计参数 (10)6.2.3 供暖设备选型与布置 (10)6.3 空调与通风系统设计 (11)6.3.1 空调系统类型及选择 (11)6.3.2 空调系统设计参数 (11)6.3.3 通风系统设计 (11)6.3.4 空调与通风设备选型与布置 (11)第7章建筑施工组织与管理 (11)7.1 施工组织设计概述 (11)7.2 施工进度计划 (11)7.3 施工资源与质量管理 (11)7.3.1 施工资源管理 (11)7.3.2 施工质量管理 (12)第8章建筑施工技术 (12)8.1 土方与地基处理 (12)8.1.1 土方工程 (12)8.1.2 地基处理 (12)8.2 结构施工技术 (13)8.2.1 钢筋工程 (13)8.2.2 模板工程 (13)8.2.3 混凝土工程 (13)8.3 装修施工技术 (13)8.3.1 室内装修 (13)8.3.2 外墙装修 (14)8.3.3 门窗安装 (14)第9章建筑施工安全与环保 (14)9.1 施工安全概述 (14)9.1.1 施工安全的重要性 (14)9.1.2 施工安全责任 (14)9.2 施工安全技术措施 (14)9.2.1 施工安全技术措施概述 (14)9.2.2 施工安全技术措施内容 (15)9.3 环境保护与绿色施工 (15)9.3.1 环境保护概述 (15)9.3.2 绿色施工原则 (15)9.3.3 环境保护与绿色施工措施 (15)9.3.4 环境保护与绿色施工评价 (15)第10章建筑工程验收与维护 (16)10.1 工程验收概述 (16)10.2 验收程序与标准 (16)10.2.1 验收程序 (16)10.2.2 验收标准 (16)10.3 建筑工程维护与管理 (16)10.3.1 建筑工程维护 (16)10.3.2 建筑工程管理 (17)第1章建筑设计基础1.1 建筑设计概述建筑设计是指根据建筑物的使用功能、场地条件、经济能力、社会文化和技术要求等因素，进行建筑空间、形态、构造及景观等方面的创作活动。
工程制图标准化流程作业指导书
工程制图标准化流程作业指导书第1章工程制图标准化基础 (4)1.1 图纸规范与要求 (4)1.1.1 图纸格式 (4)1.1.2 图线及线型 (4)1.1.3 比例与分区 (4)1.1.4 标题栏及图签 (4)1.2 制图符号及标准 (4)1.2.1 符号种类 (4)1.2.2 符号标准 (4)1.3 尺寸标注与字体规范 (4)1.3.1 尺寸标注 (4)1.3.2 字体规范 (5)第2章制图工具与软件选择 (5)2.1 制图工具及其用途 (5)2.1.1 绘图板 (5)2.1.2 制图笔 (5)2.1.3 尺规 (5)2.2 常用工程制图软件介绍 (6)2.2.1 AutoCAD (6)2.2.2 CATIA (6)2.2.3 SolidWorks (6)2.3 软件操作基本流程与技巧 (6)2.3.1 基本流程 (6)2.3.2 常用技巧 (7)第3章图纸布局与设计 (7)3.1 图框设置与标题栏规范 (7)3.1.1 图框尺寸 (7)3.1.2 标题栏规范 (7)3.2 视图布局原则与技巧 (7)3.2.1 视图布局原则 (7)3.2.2 视图布局技巧 (8)3.3 剖面图与局部放大图的绘制 (8)3.3.1 剖面图的绘制 (8)3.3.2 局部放大图的绘制 (8)第4章机械制图基本元素 (8)4.1 点、线、面的表达方法 (8)4.1.1 点的表达 (8)4.1.2 线的表达 (8)4.1.3 面的表达 (9)4.2 基本几何作图方法 (9)4.2.1 几何作图原则 (9)4.3 标高与方位的表达 (9)4.3.1 标高的表达 (9)4.3.2 方位的表达 (9)第5章标注与注释 (10)5.1 尺寸标注基本规则 (10)5.1.1 尺寸标注应遵循清晰、准确、一致的原则。
(10)5.1.2 尺寸标注应采用国际单位制（SI），遵循我国相关标准。
(10)5.1.3 尺寸线应与被标注的图形要素保持一定距离，避免与图形线条交叉。
建筑工程文件修改通知书
建筑工程文件修改通知书尊敬的施工单位：根据我方对于建筑工程文件的审查和评估，发现了一些需要修改的问题。
经过与设计单位的沟通协商，我们达成了一致意见，并制定了相应的修改方案。
现将具体修改内容通知如下：一、施工图纸修改1. 整体布局调整：根据实地勘测结果，建议将建筑主楼的位置稍微向东移动5米，以便更好地利用地形地势，同时确保施工安全。
2. 梁柱设计调整：在地下室的柱子设计上，建议将部分柱子的断面尺寸由原设计的400mm×400mm调整为500mm×500mm，以增强承载能力。
3. 窗户尺寸修改：考虑到整个建筑物的采光和通风情况，需对一些房间的窗户尺寸进行修改，具体修改方案已与设计单位商定，请根据新方案进行调整。
二、施工材料修改1. 砖石材料更换：原设计方案中使用的砖石材料选择存在一定的质量问题，经与供应商沟通，决定将原设计中的红砖更换为高质量的空心砖，以保证建筑的结构稳定性和安全性。
2. 涂料选用变更：为了提高建筑物外墙的防水性能，并增强建筑物整体的美观程度，决定将原设计方案中的油漆涂料更换为耐候性和保护性更好的聚合物涂料。
三、工程量调整原设计方案中对某些工程量的计算有所偏差，重新测量和计算后，建议对相关工程量进行调整。
具体调整方案已与设计单位和业主方协商一致，各项调整细节会在后续会议中详细说明。
四、施工时间调整考虑到以上修改内容的实施需要一定的时间，因此需要对原施工进度进行调整。
具体调整方案会在后续与施工单位的会议中商定，希望各方能够配合做好相关调整工作。
请施工单位根据以上通知书的修改内容，及时进行相应调整，并将调整后的施工文件提交给我方进行审核。
为确保建筑工程的质量和进度，我方将派专业人员对调整后的图纸和文件进行详细审查。
特此通知。
此致敬礼【公司名称】【日期】。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工图修改作业指导书
施工图修改作业指导书
1.作业目的
尽管在开工前施工图已经过内审和会审，但在工程实施过程中，还会不断发现设计中存在错误或不妥以及不够经济合理之处而需要修改，这是完善和优化设计的日常工作，没有哪个工程的设计是不需要修改的，只是设计管理水平高的房地产开发企业能善于及时发现并把设计修改完成在施工作业之前，以避免返工和永久性的工程缺陷。
2.主管岗位总建筑师：审核建筑设计工种的修改。
总工程师：审核结构和设备设计工种的修改。
主办岗位现场工程师：经办施工单位提出的一般修改，客户提出的修改。
设计管理：经办其他所有修改。
3.作业描述
设计修改最有利的时间阶段是施工单位进场前的技术交底，操作细则详见作业指导书《施工图会审》。
3.1设计单位责任的修改
是指设计不合理甚至错误而导致的修改。
3.1.1不管是设计单位主动提出的（这种情况实际发生的很少）还是图纸使用单位提出的，设计单位都必须出具八份（有约定的按约定）修改图纸或修改说明。
并在图纸或说明上注明相应作废的原图纸图号及内容。
牵涉本工种其他图纸修改的，必须一一详列。
牵涉其他工种图纸修改的，必须由相关工种的原设计师出具相应的修改图纸。
凡修改图上出现类似“相关工种的对应图纸均按此调整”等不确定含义的文字必须坚决退还设计单位重新出图。
3.1.2设计单位责任的修改由设计管理受理，并立即转达现场项目组，如项目经理决定向设计单位提出索赔，则按作业指导书《索赔》程序操作。
3.2甲方提出的修改
为适应市场的变化，甲方经常需要对建筑标准，设备使用标准，功能设置，甚至规划布局，建筑立面进行调整和修改，特别是前期设计阶段很匆忙的工程更是如此。
3.2.1甲方提出的设计修改，甲方必须承担由此造成的直接损失，不能转嫁或摊派到施工单位身上。
3.2.2来自客户的修改要求，由销售部门直接与项目经理联系，项目经理在确认不涉及承重结构和外立面的改变，不对其他户室造成影响的前提下指令土建或设备工程师编制工程联系单经设计单位签字认可后交监理和施工单位落实。
3.2.3来自公司内部各部门的修改建议均由设计管理岗位接收处理落实。
该岗位经分析权衡后，编写《设计修改报告书》提交总建筑师批准后执行。
重大修改须协助总建筑师组织论证。
如涉及结构和设备变更的应征求总工程师的意见，如可能涉及现场拆除返工的，应尽早与项目经理沟通，尽量减少现场损失。
3.2.4《设计修改报告书》应包括以下内容：
修改的原因，内容，成本，优化后的效果，引起的连带影响，是否存在内部工作失误或失职情况等。
4.施工单位提出的修改
是指施工单位为了节约开支，方便施工，甚至为了弥补质量事故而提出的设计修改。
4.1施工单位提出的设计修改以技术核定单的形式先由监理签署意见后报项目经理，项目经理在充分了解修改的原因，内容和费用结算方法后，会同现场工程师商量并签署拟同意，拟附条件同意，不同意或建议等四种不同意见。
签署前两种意见且属于一般修改的由现场工
程师联系设计单位处理，属于重大修改的应即转报设计管理审批，由设计管理在总工程师授意下联系设计单位落实。
如牵涉规划，建筑布局和装修外观等的修改，尚须经总建筑师会签；项目经理签署后两种意见的应立即退还监理处理。
4.2一般修改指：钢筋等量代换，线管改道，微调个别构件截面等不影响承重结构体系和整体布局的细小修改。
重大修改指：牵涉多个工种同步修改的，如成品型号规格改变，因施工技术或设备不相适应要求改变设计的，如改变承重结构截面尺寸，分解整体结构，需要拆除或为了弥补工程事故等影响工期，成本，功能等的修改。
4.3项目经理和设计管理对施工单位提出的设计修改审查必须遵照是否合理，是否影响原有的建筑功能或品质，是否使甲方成本增加，是否有更好的解决方法等原则。
4.4施工单位签发的技术核定单一式三份，经甲方和设计单位会签并加盖公章后三方各执一份。
甲方的一份须再复印一份，由设计管理保存。
原件由现场资料员保存。
4.5施工单位提出的修改，往往时间非常局促，甲方经办人应根据修改的复杂程度和合同中办事时效的约定或在协商一致的时限内完成意见签署和修改出图。
如果同意施工单位修改，但又没在时限内答复或出图，造成施工单位损失的，是要承担赔偿责任的。
4.6为了严格控制施工单位因自身的利益擅自修改设计，没有项目经理指令，施工单位直接和设计单位接洽的修改无效，因此而造成的甲方损失由设计单位和施工单位承担。
4.7修改图纸的分发按作业指导书《图纸管理》操作。
5.非设计单位责任的修改，如其修改工作量较大，符合设计合同中约定需另行支付附加设计费用的，由设计管理岗位与设计单位协商费用数额，意见一致后书面报告总建筑师，经总建筑师批准后支付。
