电力系统分析实验报告
电力系统分析实验报告电力系统分析实验报告引言：电力系统是现代社会不可或缺的基础设施，它为我们的生活提供了稳定的电力供应。
为了确保电力系统的可靠性和安全性，对电力系统进行分析是非常重要的。
本实验旨在通过对电力系统的分析，探讨电力系统的性能和效能，以及可能存在的问题和改进措施。
一、电力系统的基本原理电力系统由发电厂、输电网和配电网组成。
发电厂负责将化学能、机械能等转化为电能，输电网将发电厂产生的电能输送到各个地区，配电网将电能供应给终端用户。
电力系统的基本原理是通过电压和电流的传输，实现电能的转换和分配。
二、电力系统的分析方法1. 潮流计算潮流计算是电力系统分析中最基本的方法之一。
通过潮流计算，可以确定电力系统中各节点的电压和电流分布情况，从而评估系统的稳定性和负载能力。
潮流计算需要考虑各个节点的功率平衡和电压平衡，以及各个元件的参数和状态。
2. 短路分析短路分析是评估电力系统安全性的重要手段。
通过短路分析，可以确定电力系统中各个节点和支路的短路电流，从而评估设备的额定容量和保护措施的有效性。
短路分析需要考虑系统的拓扑结构、设备参数和保护装置的动作特性。
3. 阻抗分析阻抗分析是评估电力系统稳定性和负载能力的重要方法。
通过阻抗分析，可以确定电力系统中各个节点和支路的阻抗，从而评估系统的电压稳定性和电力传输能力。
阻抗分析需要考虑系统的拓扑结构、设备参数和负载特性。
三、实验结果与讨论在本实验中，我们选取了一个具体的电力系统进行分析。
通过潮流计算，我们确定了系统中各个节点的电压和电流分布情况。
通过短路分析，我们评估了系统的安全性，并确定了保护装置的动作特性。
通过阻抗分析，我们评估了系统的稳定性和负载能力。
实验结果显示，系统中存在一些节点电压偏低的问题，可能会影响设备的正常运行。
为了解决这个问题，我们建议采取增加变压器容量、调整负载分配和优化配电网结构等措施。
此外，我们还发现系统中某些支路的短路电流超过了设备的额定容量，可能导致设备的损坏和安全事故。
电力系统实验报告
一、实验目的1. 掌握电力系统基本元件的特性和参数测量方法。
2. 理解电力系统运行的基本原理，包括稳态运行和暂态过程。
3. 学习使用电力系统仿真软件进行潮流计算和分析。
4. 提高实验操作能力和数据分析能力。
二、实验内容1. 电力系统基本元件特性实验（1）实验原理本实验主要研究电力系统中常用元件的特性，包括电阻、电感、电容和变压器。
通过测量元件在不同条件下的电压、电流和功率，分析其特性。
（2）实验步骤1. 测量电阻元件的伏安特性，绘制伏安曲线。
2. 测量电感元件的伏安特性，分析其频率响应。
3. 测量电容元件的伏安特性，分析其频率响应。
4. 测量变压器变比和损耗。
（3）实验结果与分析通过实验，得到了电阻、电感、电容和变压器的伏安特性曲线，分析了其频率响应和损耗情况。
2. 电力系统稳态运行实验（1）实验原理本实验研究电力系统在稳态运行条件下的电压、电流和功率分布。
通过仿真软件模拟电力系统运行，分析稳态运行特性。
（2）实验步骤1. 建立电力系统模型，包括发电机、变压器、线路和负荷。
2. 设置电力系统运行参数，如电压、频率和负荷。
3. 运行仿真软件，观察电压、电流和功率分布情况。
4. 分析稳态运行特性，如电压分布、潮流分布和功率损耗。
（3）实验结果与分析通过仿真实验，得到了电力系统稳态运行时的电压分布、潮流分布和功率损耗情况。
分析了不同运行参数对系统性能的影响。
3. 电力系统暂态过程实验（1）实验原理本实验研究电力系统在发生故障或扰动时的暂态过程。
通过仿真软件模拟故障或扰动，分析暂态过程的电压、电流和功率变化。
（2）实验步骤1. 建立电力系统模型，包括发电机、变压器、线路和负荷。
2. 设置故障或扰动参数，如故障类型、故障位置和故障持续时间。
3. 运行仿真软件，观察电压、电流和功率变化情况。
4. 分析暂态过程特性，如电压恢复、频率变化和稳定裕度。
（3）实验结果与分析通过仿真实验，得到了电力系统发生故障或扰动时的暂态过程特性。
电力系统潮流计算实验报告
１1． 手算过程已知：节点1：PQ 节点， s(1)= -0.5000-j0.3500 节点2：PV 节点， p(2)=0.4000 v(2)=1.0500 节点3：平衡节点，U(3)=1.0000∠0.0000 网络的连接图：0.0500+j0.2000 1 0.0500+j0.2000231）计算节点导纳矩阵由2000.00500.012j Z += ⇒ 71.418.112j y -=; 2000.00500.013j Z += ⇒ 71.418.113j y -=;∴导纳矩阵中的各元素：42.936.271.418.171.418.1131211j j j y y Y -=-+-=+=;71.418.11212j y Y +-=-=; 71.418.11313j y Y +-=-=; =21Y 71.418.11212j y Y +-=-=; 71.418.12122j y Y -==; 002323j y Y +=-=;=31Y 71.418.11313j y Y +-=-=; =32Y 002323j y Y +=-=; 71.418.13133j y Y -==; ∴形成导纳矩阵B Y ：⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡-++-+-+-+-+--=71.418.10071.418.10071.418.171.418.171.418.171.418.142.936.2j j j j j j j j j Y B 2）计算各PQ 、PV 节点功率的不平衡量，及PV 节点电压的不平衡量：取:000.0000.1)0(1)0(1)0(1j jf e U +=+=000.0000.1)0(2)0(2)0(2j jf e U +=+=节点3是平衡节点，保持000.0000.1333j jf e U +=+=为定值。
()()[]∑==++-=nj j j ij j ij i j ij j ij i ie Bf G f f B e G e P 1)0()0()0()0()0()0()0(；２()()[]∑==+--=nj j j ij j ij i j ij j ij i ie Bf G e f B e G f Q1)0()0()0()0()0()0()0(；);(2)0(2)0(2)0(i i i f e U +=)0.142.90.036.2(0.0)0.042.90.136.2(0.1)0(1⨯-⨯⨯+⨯+⨯⨯=P)0.171.40.018.1(0.0)0.071.40.118.1(0.1⨯+⨯-⨯+⨯-⨯-⨯+ )0.171.40.018.1(0.0)0.071.40.118.1(0.1⨯+⨯-⨯+⨯-⨯-⨯+ 0.0=；)0.142.90.036.2(0.1)0.042.90.136.2(0.0)0(1⨯-⨯⨯-⨯+⨯⨯=Q)0.171.40.018.1(0.1)0.071.40.118.1(0.0⨯+⨯-⨯-⨯-⨯-⨯+ )0.171.40.018.1(0.1)0.071.40.118.1(0.0⨯+⨯-⨯-⨯-⨯-⨯+ 0.0=；)0.171.40.018.1(0.0)0.071.40.118.1(0.1)0(2⨯+⨯-⨯+⨯-⨯-⨯=P)0.171.40.018.1(0.0)0.071.40.118.1(0.1⨯-⨯⨯+⨯+⨯⨯+ )0.00.00.00.0(0.0)0.10.00.10.0(0.1⨯+⨯⨯+⨯-⨯⨯+ 0.0=；101)(222)0(22)0(22)0(2=+=+=f e U ；于是：;)0()0(i i i P P P -=∆ ;)0()0(i i i Q Q Q -=∆ );(2)0(2)0(22)0(i i i i f e U U +-=∆5.00.05.0)0(11)0(1-=--=-=∆P P P ;35.00.035.0)0(11)0(1-=--=-=∆Q Q Q ;4.00.04.0)0(22)0(2=-=-=∆P P P ;1025.0)01(05.1)(2222)0(22)0(2222)0(2-=+-=+-=∆f e U U3）计算雅可比矩阵中各元素雅可比矩阵的各个元素分别为：３⎪⎪⎪⎪⎭⎪⎪⎪⎪⎬⎫∂∂=∂∂=∂∂=∂∂=∂∂=∂∂=j i ij j i ij j i ij j i ij j i ij j i ij e U S f U R e Q L f Q J e P N f P H 22;;;又：()()[]∑==++-=nj j j ij j ij i j ij j ij i ie Bf G f f B e G e P 1)0()0()0()0()0()0()0(；()()[]∑==+--=nj j j ij j ij i j ij j ij i ie Bf G e f B e G f Q1)0()0()0()0()0()0()0(；);(2)0(2)0(2)0(i i i f e U +=∴ =)0(1P ()())0(111)0(111)0(1)0(111)0(111)0(1e B f G f f B e G e ++-+()())0(212)0(212)0(1)0(212)0(212)0(1e B f G f f B e G e ++- +()()313313)0(1313313)0(1e B f G f f B e G e ++-； )()()0(111)0(111)0(1)0(111)0(111)0(1)0(1e B f G e f B e G f Q +--=)()()0(212)0(212)0(1)0(212)0(212)0(1e B f G e f B e G f +--+ )()(313313)0(1313313)0(1e B f G e f B e G f +--+；=)0(2P ()())0(121)0(121)0(2)0(121)0(121)0(2e B f G f f B e G e ++-+()())0(222)0(222)0(2)0(222)0(222)0(2e Bf G f f B e G e ++- +()()323323)0(2323323)0(2e Bf G f f B e G e ++-； )(2)0(22)0(22)0(2f e U +=∴42.90.171.40.171.4313)0(212)0(1)0(1)0(11=⨯+⨯=+=∂∂=e B e B f P H； 36.20.118.10.118.10.136.222313)0(212)0(111)0(1)0(1)0(11=⨯-⨯-⨯⨯=++=∂∂=e G e G e G e P N36.20.118.10.118.1313)0(212)0(1)0(1)0(11-=⨯-+⨯-=+=∂∂=e G e G f Q J４()42.90.171.40.171.40.142.922313)0(212)0(111)0(1)0(1)0(11=⨯-⨯-⨯-⨯-=---=∂∂=e B e B e B e Q L71.40.171.4)0(112)0(2)0(1)0(12-=⨯-=-=∂∂=e B f P H； 18.10.118.1)0(112)0(2)0(1)0(12-=⨯-==∂∂=e G e P N； ()18.10.118.1)0(112)0(2)0(1)0(12=⨯--=-=∂∂=e G f Q J； 71.40.171.4)0(112)0(2)0(1)0(12-=⨯-=-=∂∂=e B e Q L； 71.40.171.4)0(221)0(1)0(2)0(21-=⨯-=-=∂∂=e B f P H； 11.40.111.4)0(221)0(1)0(2)0(21-=⨯-==∂∂=e G e P N； 0)0(12)0(2)0(21=∂∂=f U R ； 0)0(12)0(2)0(21=∂∂=e U S ； 71.40.10.00.171.4323)0(121)0(2)0(2)0(22=⨯+⨯=+=∂∂=e B e B f P H； 18.10.10.00.118.10.118.122323)0(121)0(222)0(2)0(2)0(22=⨯+⨯-⨯⨯=++=∂∂=e G e G e G e P N；02)0(2)0(22)0(2)0(22==∂∂=f f U R ； 0.20.122)0(2)0(22)0(2)0(22=⨯==∂∂=e e U S ； 得到K=0时的雅可比矩阵：⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡------=0.200018.171.418.171.471.418.142.936.218.171.436.242.9)0(J4）建立修正方程组：５⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎣⎡∆∆∆∆⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡------=⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡---)0(2)0(2)0(1)0(10.200011.4959.1011.4959.10959.1011.4918.2122.811.4959.1022.8918.210975.04.035.08.0e f e f 解得：⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡---=⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎣⎡∆∆∆∆04875.001828.00504.00176.0)0(2)0(2)0(1)0(1e f e f因为 )0()0()1(i i i e e e ∆+=； )0()0()1(i i i f f f ∆+=； 所以 9782.00218.00.1)0(1)0(1)1(1=-=∆+=e e e ；0158.00158.00)0(1)0(1)1(1-=-=∆+=f f f ；05125.105125.00.1)0(2)0(2)1(2=+=∆+=e e e ；05085.005085.00)0(2)0(2)1(2=+=∆+=f f f ；5）运用各节点电压的新值进行下一次迭代： 即取: 0158.09782.0)1(1)1(1)1(1j jf e U -=+=05085.005125.1)1(2)1(2)1(2j jf e U +=+=节点3时平衡节点，保持000.0000.1333j jf e U +=+=为定值。
EPS-II 实验

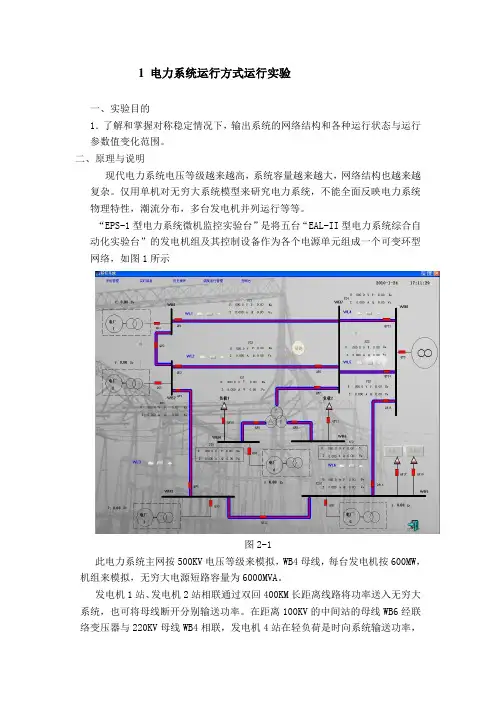

1 电力系统运行方式运行实验一、实验目的1．了解和掌握对称稳定情况下，输出系统的网络结构和各种运行状态与运行参数值变化范围。
二、原理与说明现代电力系统电压等级越来越高，系统容量越来越大，网络结构也越来越复杂。
仅用单机对无穷大系统模型来研究电力系统，不能全面反映电力系统物理特性，潮流分布，多台发电机并列运行等等。
“EPS-1型电力系统微机监控实验台”是将五台“EAL-II型电力系统综合自动化实验台”的发电机组及其控制设备作为各个电源单元组成一个可变环型网络，如图1所示图2-1此电力系统主网按500KV电压等级来模拟，WB4母线，每台发电机按600MW，机组来模拟，无穷大电源短路容量为6000MVA。
发电机1站、发电机2站相联通过双回400KM长距离线路将功率送入无穷大系统，也可将母线断开分别输送功率。
在距离100KV的中间站的母线WB6经联络变压器与220KV母线WB4相联，发电机4站在轻负荷是时向系统输送功率，而当重负荷时则从系统吸收功率（当两组大小不同的时候的发电机1站、发电机2站负荷同时投入时）从而改变潮流方向。
发电机3站，一方面经70K短距离线与发电机2站相联，另一方面与发电机5站并联经200KM中距离线路与无穷大母线相联，本站还有地方负荷。
此电力网是具有多个节点的环形电力网，通过投切线路，能灵活的改变接线方式，如切除XL3线路，电力网则变成了一个辐射形网络，如切除XL6线路，则发电机3站、发电机5站要经过长距离线路向系统输送功率，如XL3、XL6线路都断开，则电力网变成了T型网络等等。
二、实验项目与方法1. 实验项目在相同的运行条件下，即各发电机的运行参数保持不变，改变网络结构，观察并记录系统中运行参数的变化，并将结果加以比较和分析。
表2-1开关状态QF1 QF3 QF5 QF6 OF10 QF11 QF17 QF18 不同网络结构环网 1 1 1 1 0 0 0 0辐射形网 1 1 0 1 0 0 0 0T形网 1 1 0 0 0 0 0 0表2-2 网络结构变化前QG1 QG2 QG3 QG4 QG5 WB2（PZ3）WB7（PZ7）UIPQ表2-2 网络结构变化后QG1 QG2 QG3 QG4 QG5 WB2（PZ3）WB7（PZ7）UIPQ表2-3 网络结构变化后QG1 QG2 QG3 QG4 QG5 WB2（PZ3）WB7（PZ7）UIPQ表2-4 网络结构变化后QG1 QG2 QG3 QG4 QG5 WB2（PZ3）WB7（PZ7）UIPQ实验方法1.参考实验一实验步骤将5个电厂依次并入EPS监控平台的电网中。
电力系统实验报告
电力系统综合实验实验报告1实验目的1.通过实验一，观察发电机的四种运行状态。
2.通过实验二，观察系统在不同电压和不同拓扑结构中的静稳极限，观察失稳之后各相电压和电流波形。
3.通过实验三，观察不同短路情况下，短路切除时间对于电力系统稳定性的影响。
2实验内容2.1实验一：发电机不同象限运行实验2.1.1实验内容通过改变发电机的转速和励磁分别改变发电机的有功功率P与无功功率Q，实现发电机在不同象限的运行。
2.1.2理论分析发电机的四种运行状态：1.迟相运行(常态运行)：发电机向电网同时送出有功功率和无功功率(容性）。
2.进相运行(超前运行)：发电机向电网送出有功功率，吸收电网无功功率。
3.调相运行：发电机吸收电网的有功功率维持同步运转，向电网送出无功功率(容性)。
4.电动机运行(非正常运行)：发电机同时吸收电网的有功功率和无功功率维持同步运行。
2.1.3实验步骤1.按照双回线方式，依次接入断路器，双回线，电动机，无穷大电网，组成简易电力系统。
2.测试各个接线端子的是否能够正常使用，闭合断路器。
3.启动发电机，并网运行。
4.改变发电机设定转速改变其有用功率，改变发电机励磁改变其无功功率，使其运行在四个象限，四个象限各取三组数据。
在正常状态下，设定三组不同转速使其保持正常运行状态，记录机端电压，有功功率，无功功率；然后降低转速，使其运行于第二象限，再次记录三组调相数据；接着降低励磁电压，使发电机运行于第三象限，记录三组电动机数据；最后提高转速使点击运行与第四象限，获得3组进相数据。
2.1.4实验结果具体现象如图所示，图. 1转速设定值0.90图. 2转速设定值0.91图. 3转速设定值0.89图. 4转速设定值0.875图. 5转速设定值0.865图. 6转速设定值0.855图. 7转速设定值0.860 4.P > 0, Q < 0 第四象限图. 8转速设定值0.882图. 9转速设定值0.892图. 10转速设定值0.9022.2实验二：线路静态稳定极限测试实验2.2.1实验内容测试线路的静态稳定运行极限，测试不同电压等级和不同电抗条件下，电压静态稳定极限的变化情况。
电力系统 运行方式及潮流分析实验结题报告(实验一)讲解
Beijing Jiaotong University电力系统运行方式及潮流分析实验结题报告姓名：TYP班级：电气0906学号：********指导老师：***完成日期：2012.3.20一、实验目的1、掌握电力系统主接线电路的建立方法；2、掌握辐射形网络的潮流计算方法；3、比较计算机潮流计算与手算潮流的差异；4、掌握不同运行方式下潮流分布的特点。
二、实验内容1、辐射形网络的潮流计算；2、不同运行方式下潮流分布的比较分析。
三、实验步骤1、熟悉仿真环境及主接线系统的搭建打开仿真软件，根据教程熟练软件里各项工具的使用，并最终搭建起辐射形网络主接线系统。
系统中各个模块的参数设定如下：（1）升压变压器B1根据变比=18/110，Uk％=14.3％，Pk=230KW，P0=150KW，I0/In=1％等数据设定参数，此处应将绕组2额定电压设为1.1倍的2测网络额定电压。
具体参数设定如下图：（2）线路L1，L2根据长度：80km，电阻：0.21Ω/km，电抗：0.416Ω/km，电纳：2.74×10-6S/km等数据设定参数，其中需将线路额定电压设为110kV，以保证仿真成功。
同时要通过电纳的数值换算出正序电容的数值，具体公式为b=2πf N C,算出正序电容为8.721690881nF/km。
具体参数设定如下图：（3）降压变压器B2，B3根据Un=15MVA，变比=110/11 KV，Uk％=10.5％，Pk=128KW，P0=40.5KW，I0/In=3.5％等数据设定参数。
其中2测网络额定电压须设为10kV，绕组2额定电压设为11kV，因为国家电网规定的线路电压标准中只有10kV，而没有11kV。
具体参数设定如下图：（4）负载F1，F2根据F1：20+j15MVA； F2：30+j12MVA等数据设定两个负载的参数。
具体参数设定如下图：（5）同步发电机G1根据G1：300+j180MVA（平衡节点）等数据设定参数。
最新电力系统分析潮流计算实验报告
电力系统分析潮流计算实验报告姓名：XXXXXX 学号：XXXXXXXXXX 班级：XXXXXXXX一、实验目的掌握潮流计算计算机算法的方法，熟悉MATLAB的程序调试方法。
二、实验准备根据课程内容，熟悉MATLAB软件的使用方法，自行学习MATLAB程序的基础语法，并根据所学知识编写潮流计算牛顿拉夫逊法(或PQ分解法) 的计算程序，用相应的算例在MATLAB上进行计算、调试和验证。
三、实验要求每人一组，在实验课时内，调试和修改运行程序，用算例计算输出潮流结果。
四、程序流程五、实验程序%本程序的功能是用牛拉法进行潮流计算%原理介绍详见鞠平著《电气工程》%默认数据为鞠平著《电气工程》例8.4所示数据%B1是支路参数矩阵%第一列和第二列是节点编号。
节点编号由小到大编写%对于含有变压器的支路，第一列为低压侧节点编号，第二列为高压侧节点编号%第三列为支路的串列阻抗参数，含变压器支路此值为变压器短路电抗%第四列为支路的对地导纳参数，含变压器支路此值不代入计算%第五烈为含变压器支路的变压器的变比，变压器非标准电压比%第六列为变压器是否是否含有变压器的参数，其中“1”为含有变压器，“0”为不含有变压器%B2为节点参数矩阵%第一列为节点注入发电功率参数%第二列为节点负荷功率参数%第三列为节点电压参数%第四列%第五列%第六列为节点类型参数，“1”为平衡节点，“2”为PQ节点，“3”为PV节点参数%X为节点号和对地参数矩阵%第一列为节点编号%第二列为节点对地参数%默认算例% n=4;% n1=4;% isb=4;% pr=0.00001;% B1=[1 2 0.1667i 0 0.8864 1;1 3 0.1302+0.2479i 0.0258i 1 0;1 4 0.1736+0.3306i 0.0344i 1 0;3 4 0.2603+0.4959i 0.0518i 1 0];% B2=[0 0 1 0 0 2;0 -0.5-0.3i 1 0 0 2;0.2 0 1.05 0 0 3;0 -0.15-0.1i 1.05 0 0 1];% X=[1 0;2 0.05i;3 0;4 0];clear;clc;num=input('是否采用默认数据？(1-默认数据;2-手动输入)');if num==1n=4;n1=4;isb=4;pr=0.00001;B1=[1 2 0.1667i 0 0.8864 1;1 3 0.1302+0.2479i 0.0258i 1 0;1 4 0.1736+0.3306i 0.0344i 1 0;3 4 0.2603+0.4959i 0.0518i 1 0];B2=[0 0 1 0 0 2;0 -0.5-0.3i 1 0 0 2;0.2 0 1.05 0 0 3;0 -0.15-0.1i 1.05 0 0 1];X=[1 0;2 0.05i;3 0;4 0];elsen=input('请输入节点数:n=');n1=input('请输入支路数:n1=');isb=input('请输入平衡节点号:isb=');pr=input('请输入误差精度:pr=');B1=input('请输入支路参数:B1=');B2=input('请输入节点参数:B2=');X=input('节点号和对地参数:X=');endTimes=1; %迭代次数%创建节点导纳矩阵Y=zeros(n);for i=1:n1if B1(i,6)==0 %不含变压器的支路p=B1(i,1);q=B1(i,2);Y(p,q)=Y(p,q)-1/B1(i,3);Y(q,p)=Y(p,q);Y(p,p)=Y(p,p)+1/B1(i,3)+0.5*B1(i,4);Y(q,q)=Y(q,q)+1/B1(i,3)+0.5*B1(i,4);else %含有变压器的支路p=B1(i,1);q=B1(i,2);Y(p,q)=Y(p,q)-B1(i,5)/B1(i,3);Y(q,p)=Y(p,q);Y(p,p)=Y(p,p)+B1(i,5)/B1(i,3)+(1-B1(i,5))/B1(i,3);Y(q,q)=Y(q,q)+B1(i,5)/B1(i,3)+(B1(i,5)*(B1(i,5)-1))/B1(i,3);endendfor i=1:n1Y(i,i)=Y(i,i)+X(i,2); %计及补偿电容电纳enddisp('导纳矩阵为：');disp(Y); %显示导纳矩阵%初始化OrgS、DetaSOrgS=zeros(2*n-2,1);DetaS=zeros(2*n-2,1);%创建OrgS，用于存储初始功率参数h=0;j=0;for i=1:n %对PQ节点的处理if i~=isb&B2(i,6)==2 %不是平衡点&是PQ点h=h+1;for j=1:n%公式8-74%Pi=ei*(Gij*ej-Bij*fj)+fi*(Gij*fj+Bij*ej)%Qi=fi*(Gij*ej-Bij*fj)-ei*(Gij*fj+Bij*ej)OrgS(2*h-1,1)=OrgS(2*h-1,1)+real(B2(i,3))*(real(Y(i,j))*real(B2(j,3))-imag(Y(i,j))*imag(B2(j,3)))+imag(B2(i,3))*(real (Y(i,j))*imag(B2(j,3))+imag(Y(i,j))*real(B2(j,3)));OrgS(2*h,1)=OrgS(2*h,1)+imag(B2(i,3))*(real(Y(i,j))*real(B2(j,3))-imag(Y(i,j))*imag(B2(j,3)))-real(B2(i,3))*(real(Y(i,j))*imag(B2(j ,3))+imag(Y(i,j))*real(B2(j,3)));endendendfor i=1:n %对PV节点的处理，注意这时不可再将h初始化为0if i~=isb&B2(i,6)==3 %不是平衡点&是PV点h=h+1;for j=1:n%公式8-75-a%Pi=ei*(Gij*ej-Bij*fj)+fi*(Gij*fj+Bij*ej)%Qi=fi*(Gij*ej-Bij*fj)-ei*(Gij*fj+Bij*ej)OrgS(2*h-1,1)=OrgS(2*h-1,1)+real(B2(i,3))*(real(Y(i,j))*real(B2(j,3))-imag(Y(i,j))*imag(B2(j,3)))+imag(B2(i,3))*(real (Y(i,j))*imag(B2(j,3))+imag(Y(i,j))*real(B2(j,3)));OrgS(2*h,1)=OrgS(2*h,1)+imag(B2(i,3))*(real(Y(i,j))*real(B2(j,3))-imag(Y(i,j))*imag(B2(j,3)))-real(B2(i,3))*(real(Y(i,j ))*imag(B2(j,3))+imag(Y(i,j))*real(B2(j,3)));endendend%创建PVU 用于存储PV节点的初始电压PVU=zeros(n-h-1,1);t=0;for i=1:nif B2(i,6)==3t=t+1;PVU(t,1)=B2(i,3);endend%创建DetaS，用于存储有功功率、无功功率和电压幅值的不平衡量h=0;for i=1:n %对PQ节点的处理if i~=isb&B2(i,6)==2h=h+1;DetaS(2*h-1,1)=real(B2(i,2))-OrgS(2*h-1,1); %delPiDetaS(2*h,1)=imag(B2(i,2))-OrgS(2*h,1); %delQiendendt=0;for i=1:n %对PV节点的处理，注意这时不可再将h初始化为0if i~=isb&B2(i,6)==3h=h+1;t=t+1;DetaS(2*h-1,1)=real(B2(i,1))-OrgS(2*h-1,1); %delPiDetaS(2*h,1)=real(PVU(t,1))^2+imag(PVU(t,1))^2-real(B2(i,3))^2-imag(B2(i,3))^2; %delUi endend% DetaS%创建I，用于存储节点电流参数i=zeros(n-1,1);h=0;for i=1:nif i~=isbh=h+1;I(h,1)=(OrgS(2*h-1,1)-OrgS(2*h,1)*sqrt(-1))/conj(B2(i,3));%conj求共轭endend%创建Jacbi(雅可比矩阵)Jacbi=zeros(2*n-2);h=0;k=0;for i=1:n %对PQ节点的处理if B2(i,6)==2h=h+1;for j=1:nif j~=isbk=k+1;if i==j %对角元素的处理Jacbi(2*h-1,2*k-1)=-imag(Y(i,j))*real(B2(i,3))+real(Y(i,j))*imag(B2(i,3))+imag(I(h,1));Jacbi(2*h-1,2*k)=real(Y(i,j))*real(B2(i,3))+imag(Y(i,j))*imag(B2(i,3))+real(I(h,1));Jacbi(2*h,2*k-1)=-Jacbi(2*h-1,2*k)+2*real(I(h,1));Jacbi(2*h,2*k)=Jacbi(2*h-1,2*k-1)-2*imag(I(h,1));else %非对角元素的处理Jacbi(2*h-1,2*k-1)=-imag(Y(i,j))*real(B2(i,3))+real(Y(i,j))*imag(B2(i,3));Jacbi(2*h-1,2*k)=real(Y(i,j))*real(B2(i,3))+imag(Y(i,j))*imag(B2(i,3));Jacbi(2*h,2*k-1)=-Jacbi(2*h-1,2*k);Jacbi(2*h,2*k)=Jacbi(2*h-1,2*k-1);endif k==(n-1) %将用于内循环的指针置于初始值，以确保雅可比矩阵换行k=0;endendendendendk=0;for i=1:n %对PV节点的处理if B2(i,6)==3h=h+1;for j=1:nif j~=isbk=k+1;if i==j %对角元素的处理Jacbi(2*h-1,2*k-1)=-imag(Y(i,j))*real(B2(i,3))+real(Y(i,j))*imag(B2(i,3))+imag(I(h,1));Jacbi(2*h-1,2*k)=real(Y(i,j))*real(B2(i,3))+imag(Y(i,j))*imag(B2(i,3))+real(I(h,1));Jacbi(2*h,2*k-1)=2*imag(B2(i,3));Jacbi(2*h,2*k)=2*real(B2(i,3));else %非对角元素的处理Jacbi(2*h-1,2*k-1)=-imag(Y(i,j))*real(B2(i,3))+real(Y(i,j))*imag(B2(i,3));Jacbi(2*h-1,2*k)=real(Y(i,j))*real(B2(i,3))+imag(Y(i,j))*imag(B2(i,3));Jacbi(2*h,2*k-1)=0;Jacbi(2*h,2*k)=0;endif k==(n-1) %将用于内循环的指针置于初始值，以确保雅可比矩阵换行k=0;endendendendenddisp('初始雅可比矩阵为：');disp(Jacbi);%求解修正方程，获取节点电压的不平衡量DetaU=zeros(2*n-2,1);DetaU=inv(Jacbi)*DetaS; %inv矩阵求逆% DetaU%修正节点电压j=0;for i=1:n %对PQ节点处理if B2(i,6)==2j=j+1;B2(i,3)=B2(i,3)+DetaU(2*j,1)+DetaU(2*j-1,1)*sqrt(-1);endendfor i=1:n %对PV节点的处理if B2(i,6)==3j=j+1;B2(i,3)=B2(i,3)+DetaU(2*j,1)+DetaU(2*j-1,1)*sqrt(-1);endend% B2%开始循环**********************************************************************while abs(max(DetaU))>prOrgS=zeros(2*n-2,1);h=0;j=0;for i=1:nif i~=isb&B2(i,6)==2h=h+1;for j=1:nOrgS(2*h-1,1)=OrgS(2*h-1,1)+real(B2(i,3))*(real(Y(i,j))*real(B2(j,3))-imag(Y(i,j))*imag(B2(j,3)))+imag(B2(i,3))*(real (Y(i,j))*imag(B2(j,3))+imag(Y(i,j))*real(B2(j,3)));OrgS(2*h,1)=OrgS(2*h,1)+imag(B2(i,3))*(real(Y(i,j))*real(B2(j,3))-imag(Y(i,j))*imag(B2(j,3)))-real(B2(i,3))*(real(Y(i,j ))*imag(B2(j,3))+imag(Y(i,j))*real(B2(j,3)));endendendfor i=1:nif i~=isb&B2(i,6)==3h=h+1;for j=1:nOrgS(2*h-1,1)=OrgS(2*h-1,1)+real(B2(i,3))*(real(Y(i,j))*real(B2(j,3))-imag(Y(i,j))*imag(B2(j,3)))+imag(B2(i,3))*(real (Y(i,j))*imag(B2(j,3))+imag(Y(i,j))*real(B2(j,3)));OrgS(2*h,1)=OrgS(2*h,1)+imag(B2(i,3))*(real(Y(i,j))*real(B2(j,3))-imag(Y(i,j))*imag(B2(j,3)))-real(B2(i,3))*(real(Y(i,j ))*imag(B2(j,3))+imag(Y(i,j))*real(B2(j,3)));endendend% OrgS%创建DetaSh=0;for i=1:nif i~=isb&B2(i,6)==2h=h+1;DetaS(2*h-1,1)=real(B2(i,2))-OrgS(2*h-1,1);DetaS(2*h,1)=imag(B2(i,2))-OrgS(2*h,1);endendt=0;for i=1:nif i~=isb&B2(i,6)==3h=h+1;t=t+1;% DetaS(2*h-1,1)=real(B2(i,2))-OrgS(2*h-1,1);DetaS(2*h-1,1)=real(B2(i,1))-OrgS(2*h-1,1);DetaS(2*h,1)=real(PVU(t,1))^2+imag(PVU(t,1))^2-real(B2(i,3))^2-imag(B2(i,3))^2;endend% DetaS%创建Ii=zeros(n-1,1);h=0;for i=1:nif i~=isbh=h+1;I(h,1)=(OrgS(2*h-1,1)-OrgS(2*h,1)*sqrt(-1))/conj(B2(i,3));endend% I%创建JacbiJacbi=zeros(2*n-2);h=0;k=0;for i=1:nif B2(i,6)==2h=h+1;for j=1:nif j~=isbk=k+1;if i==jJacbi(2*h-1,2*k-1)=-imag(Y(i,j))*real(B2(i,3))+real(Y(i,j))*imag(B2(i,3))+imag(I(h,1));Jacbi(2*h-1,2*k)=real(Y(i,j))*real(B2(i,3))+imag(Y(i,j))*imag(B2(i,3))+real(I(h,1));Jacbi(2*h,2*k-1)=-Jacbi(2*h-1,2*k)+2*real(I(h,1));Jacbi(2*h,2*k)=Jacbi(2*h-1,2*k-1)-2*imag(I(h,1));elseJacbi(2*h-1,2*k-1)=-imag(Y(i,j))*real(B2(i,3))+real(Y(i,j))*imag(B2(i,3));Jacbi(2*h-1,2*k)=real(Y(i,j))*real(B2(i,3))+imag(Y(i,j))*imag(B2(i,3));Jacbi(2*h,2*k-1)=-Jacbi(2*h-1,2*k);Jacbi(2*h,2*k)=Jacbi(2*h-1,2*k-1);endif k==(n-1)k=0;endendendendendk=0;for i=1:nif B2(i,6)==3h=h+1;for j=1:nif j~=isbk=k+1;if i==jJacbi(2*h-1,2*k-1)=-imag(Y(i,j))*real(B2(i,3))+real(Y(i,j))*imag(B2(i,3))+imag(I(h,1));Jacbi(2*h-1,2*k)=real(Y(i,j))*real(B2(i,3))+imag(Y(i,j))*imag(B2(i,3))+real(I(h,1));Jacbi(2*h,2*k-1)=2*imag(B2(i,3));Jacbi(2*h,2*k)=2*real(B2(i,3));elseJacbi(2*h-1,2*k-1)=-imag(Y(i,j))*real(B2(i,3))+real(Y(i,j))*imag(B2(i,3));Jacbi(2*h-1,2*k)=real(Y(i,j))*real(B2(i,3))+imag(Y(i,j))*imag(B2(i,3));Jacbi(2*h,2*k-1)=0;Jacbi(2*h,2*k)=0;endif k==(n-1)k=0;endendendend% JacbiDetaU=zeros(2*n-2,1);DetaU=inv(Jacbi)*DetaS;% DetaU%修正节点电压j=0;for i=1:nif B2(i,6)==2j=j+1;B2(i,3)=B2(i,3)+DetaU(2*j,1)+DetaU(2*j-1,1)*sqrt(-1);endendfor i=1:nif B2(i,6)==3j=j+1;B2(i,3)=B2(i,3)+DetaU(2*j,1)+DetaU(2*j-1,1)*sqrt(-1);endend% B2Times=Times+1; %迭代次数加1enddisp('迭代次数为：');disp(Times);disp('收敛时电压修正量为：：');disp(DetaU);for k=1:nE(k)=B2(k,3);e(k)=real(E(k));f(k)=imag(E(k));V(k)=sqrt(e(k)^2+f(k)^2);sida(k)=atan(f(k)./e(k))*180./pi;end%=============== 计算各输出量=========================== disp('各节点的实际电压标幺值E为(节点号从小到大排列)：'); disp(E); %显示各节点的实际电压标幺值E用复数表示disp('-----------------------------------------------------')disp('各节点的电压大小V为(节点号从小到大排列)：');disp(V); %显示各节点的电压大小V的模值disp('-----------------------------------------------------');disp('各节点的电压相角sida为(节点号从小到大排列)：');disp(sida); %显示各节点的电压相for p=1:nfor q=1:nC(p)=C(p)+conj(Y(p,q))*conj(E(q)); %计算各节点的注入电流的共轭值endS(p)=E(p)*C(p); %计算各节点的功率S = 电压X 注入电流的共轭值enddisp('各节点的功率S为(节点号从小到大排列)：');disp(S); %显示各节点的注入功率Sline=zeros(n1,5);disp('-----------------------------------------------------');disp('各条支路的首端功率Si为(顺序同您输入B1时一致)：');for i=1:n1p=B1(i,1);q=B1(i,2);Sline(i,1)=B1(i,1);Sline(i,2)=B1(i,2);if B1(i,6)==0Si(p,q)=E(p)*(conj(E(p))*conj(B1(i,4)./2)+(conj(E(p)*B1(i,5))-conj(E(q)))*conj(1./(B1(i,3)*B1(i,5))));Siz(i)=Si(p,q);elseSi(p,q)=E(p)*(conj(E(p))*((1-B1(i,5))/B1(i,3))+(conj(E(p))-conj(E(q)))*(B1(i,5)/B1(i,3)));Siz(i)=Si(p,q);endSSi(p,q)=Si(p,q);Sline(i,3)=Siz(i);ZF=['S(',num2str(p),',',num2str(q),')=',num2str(SSi(p,q))];disp(ZF);enddisp('-----------------------------------------------------');disp('各条支路的末端功率Sj为(顺序同您输入B1时一致)：');for i=1:n1p=B1(i,1);q=B1(i,2);if B1(i,6)==0Sj(q,p)=E(q)*(conj(E(q))*conj(B1(i,4)./2)+(conj(E(q)./B1(i,5))-conj(E(p)))*conj(1./(B1(i,3)*B1(i,5))));Sjy(i)=Sj(q,p);elseSj(q,p)=E(q)*(conj(E(q))*((B1(i,5)*(B1(i,5)-1))/B1(i,3))+(conj(E(q))-conj(E(p)))*(B1(i,5)/B1(i,3)));Sjy(i)=Sj(q,p);endSSj(q,p)=Sj(q,p);Sline(i,4)=Sjy(i);ZF=['S(',num2str(q),',',num2str(p),')=',num2str(SSj(q,p))];disp(ZF);enddisp('-----------------------------------------------------');disp('各条支路的功率损耗DS为(顺序同您输入B1时一致)：');for i=1:n1p=B1(i,1);q=B1(i,2);DS(i)=Si(p,q)+Sj(q,p);DDS(i)=DS(i);Sline(i,5)=DS(i);ZF=['DS(',num2str(p),',',num2str(q),')=',num2str(DDS(i))];disp(ZF);enddisp('-----------------------------------------------------');disp('各支路首端编号末端编号首端功率末端功率线路损耗');disp(Sline);六、运行结果及其分析是否采用默认数据？(1-默认数据;2-手动输入)1导纳矩阵为：2.9056 -11.5015i 0.0000 + 5.3173i -1.6606 +3.1617i -1.2450 + 2.3710i0.0000 + 5.3173i 0.0000 - 4.6633i 0.0000 + 0.0000i 0.0000 + 0.0000i-1.6606 + 3.1617i 0.0000 + 0.0000i 2.4904 - 4.7039i -0.8298 + 1.5809i-1.2450 + 2.3710i 0.0000 + 0.0000i -0.8298 + 1.5809i 2.0749 - 3.9089i初始雅可比矩阵为：11.1267 2.7603 -5.3173 0 -3.1617 -1.6606-3.0509 11.8762 0 -5.3173 1.6606 -3.1617-5.3173 0 5.3173 0 0 00 -5.3173 0 4.0092 0 0-3.3198 -1.7436 0 0 4.8217 2.69800 0 0 0 0 2.1000迭代次数为：4收敛时电压修正量为：：1.0e-05 *0.0349-0.2445-0.0101-0.5713-0.0931-0.0073各节点的实际电压标幺值E为(节点号从小到大排列)：0.9673 - 0.0655i 1.0252 - 0.1666i 1.0495 - 0.0337i 1.0500 + 0.0000i -----------------------------------------------------各节点的电压大小V为(节点号从小到大排列)：0.9695 1.0387 1.0500 1.0500-----------------------------------------------------各节点的电压相角sida为(节点号从小到大排列)：-3.8734 -9.2315 -1.8419 0各节点的功率S为(节点号从小到大排列)：-0.0000 + 0.0000i -0.5000 - 0.3000i 0.2000 + 0.1969i 0.3277 + 0.0443i -----------------------------------------------------各条支路的首端功率Si为(顺序同您输入B1时一致)：S(1,2)=-0.5-0.30713iS(1,3)=-0.24266-0.197iS(1,4)=-0.25734-0.11013iS(3,4)=-0.055551+0.0017528i-----------------------------------------------------各条支路的末端功率Sj为(顺序同您输入B1时一致)：S(2,1)=0.5+0.24606iS(3,1)=0.25555+0.1952iS(4,1)=0.2712+0.1014iS(4,3)=0.056496-0.057061i-----------------------------------------------------各条支路的功率损耗DS为(顺序同您输入B1时一致)：DS(1,2)=0-0.06107iDS(1,3)=0.012892-0.0018014iDS(1,4)=0.013863-0.0087295iDS(3,4)=0.00094545-0.055308i-----------------------------------------------------各支路首端编号末端编号首端功率末端功率线路损耗1.0000 + 0.0000i2.0000 + 0.0000i -0.5000 - 0.3071i 0.5000 + 0.2461i 0.0000 - 0.0611i 1.0000 + 0.0000i3.0000 + 0.0000i -0.2427 - 0.1970i 0.2556 + 0.1952i 0.0129 - 0.0018i 1.0000 + 0.0000i4.0000 + 0.0000i -0.2573 - 0.1101i 0.2712 + 0.1014i 0.0139 - 0.0087i3.0000 + 0.0000i4.0000 + 0.0000i -0.0556 + 0.0018i 0.0565 - 0.0571i 0.0009 - 0.0553i七、实验体会及感悟通过这次实验，首先让我对matlab软件有了初步的了解，对它强大的矩阵运算能力有了更深的体会，同时掌握了设置断点和断点调试的一般方法，结合课本上的程序流程图和参考资料上的例子单步跟踪调试，再一次的熟悉了牛顿拉夫逊法潮流计算的一般方法和步骤，对计算机计算潮流计算有了更进一步的认识，在学习潮流计算时，虽然依次学习了节点导纳矩阵，功率方程、雅可比矩阵，但不能将它们联系起来，更不知道其中的原委，通过程序的编写，知道了其中的联系，也知道了每个方程、矩阵在计算中的作用。
电力系统分析实验报告
一、实验目的1. 了解电力系统的基本组成和运行原理；2. 掌握电力系统潮流计算的方法和步骤；3. 熟悉电力系统故障计算的方法和步骤；4. 培养分析电力系统问题的能力。
二、实验原理1. 电力系统潮流计算：通过求解电力系统中的潮流方程，得到系统中各节点的电压、电流、功率等参数，从而分析电力系统的运行状态。
2. 电力系统故障计算：通过求解电力系统中的故障方程，得到故障点附近的电压、电流、功率等参数，从而分析电力系统故障的影响。
三、实验仪器与设备1. 电力系统分析软件：如PSCAD/EMTDC、MATLAB等；2. 电力系统仿真设备：如电力系统仿真机、计算机等；3. 电力系统相关教材和资料。
四、实验步骤1. 建立电力系统模型：根据实验要求，利用电力系统分析软件建立电力系统模型，包括发电机、变压器、线路、负荷等元件。
2. 潮流计算：（1）设置初始条件：根据实验要求，设置电力系统运行状态，如电压、功率等；（2）求解潮流方程：利用电力系统分析软件求解潮流方程，得到系统中各节点的电压、电流、功率等参数；（3）分析潮流计算结果：根据计算结果，分析电力系统的运行状态，如电压分布、潮流分布等。
3. 故障计算：（1）设置故障条件：根据实验要求，设置电力系统故障，如短路、断路等；（2）求解故障方程：利用电力系统分析软件求解故障方程，得到故障点附近的电压、电流、功率等参数；（3）分析故障计算结果：根据计算结果，分析电力系统故障的影响，如电压波动、潮流变化等。
五、实验结果与分析1. 潮流计算结果分析：（1）电压分布：根据潮流计算结果，分析系统中各节点的电压分布情况，判断电压是否满足运行要求；（2）潮流分布：根据潮流计算结果，分析系统中各线路的潮流分布情况，判断潮流是否合理。
2. 故障计算结果分析：（1）故障点电压：根据故障计算结果，分析故障点附近的电压变化情况，判断电压是否满足运行要求；（2）故障点电流：根据故障计算结果，分析故障点附近的电流变化情况，判断电流是否过大；（3）故障点功率：根据故障计算结果，分析故障点附近的功率变化情况，判断功率是否过大。
电力系统运行方式及潮流分析实验报告
电力系统第一次实验报告——电力系统运行方式及潮流分析实验实验1 电力系统运行方式及潮流分析实验一、实验目的1、掌握电力系统主接线电路的建立方法2、掌握辐射形网络的潮流计算方法；3、比较计算机潮流计算与手算潮流的差异；4、掌握不同运行方式下潮流分布的特点。
二、实验内容1、辐射形网络的潮流计算；2、不同运行方式下潮流分布的比较分析三、实验方法和步骤1．辐射形网络主接线系统的建立输入参数（系统图如下）：G1：300+j180MV A（平衡节点）变压器B1：Sn=360MV A，变比=18/121，Uk％=14.3％，Pk=230KW，P0=150KW，I0/In=1％；变压器B2、B3：Sn=15MV A，变比=110/11 KV，Uk％=10.5％，Pk=128KW，P0=40.5KW，I0/In=3.5％；负荷F1：20+j15MV A；负荷F2：28+j10MV A；线路L1、L2：长度：80km，电阻：0.21Ω/km，电抗：0.416Ω/km，电纳：2.74×10-6S/km。
辐射形网络主接线图（1）在DDRTS中绘出辐射形网络主接线图如下所示：（2）设置各项设备参数：G1：300+j180MV A（平衡节点）变压器B1：Sn=360MV A，变比=18/121，Uk％=14.3％，Pk=230KW，P0=150KW，I0/In=1％；变压器B2、B3：Sn=15MV A，变比=110/11 KV，Uk％=10.5％，Pk=128KW，P0=40.5KW，I0/In=3.5％；负荷F1：20+j15MV A；负荷F2：28+j10MV A；线路L1、L2：长度：80km，电阻：0.21Ω/km，电抗：0.416Ω/km，电纳：2.74×10-6S/km。
2．辐射形网络的潮流计算（1）调节发电机输出电压，使母线A的电压为115KV，运行DDRTS进行系统潮流计算，在监控图页上观察计算结果（2）手算潮流：（3）计算比较误差分析通过比较可以看出，手算结果与计算机仿真结果相差不大。
电力系统运行方式及潮流分析实验报告记录
电力系统运行方式及潮流分析实验报告记录实验目的：1.了解电力系统的运行方式2.掌握潮流分析的基本原理及方法3.学会利用软件进行电力系统潮流计算实验仪器和设备：1.个人计算机2.电力系统分析软件：PSASP实验内容：1.电力系统潮流分析的基本原理及方法学习根据电力系统的基本控制方程式，通过潮流计算方法，求出电力系统各节点的电压、功率及电流等参数，以及各支路上的潮流大小和方向等相关参数。
2.利用软件进行电力系统潮流计算利用电力系统分析软件PSASP，建立某电力系统的模型，输入各节点的电源电压、负荷等基本信息，进行潮流计算，得出各节点的电压、功率及电流等参数，以及各支路上的潮流大小和方向等相关参数。
3.电力系统运行方式的了解电力系统是由发电厂、变电站、输电线路、配电站及用户组成的一种大型电力供应体系。
其运行方式一般分为功率控制和电压控制两种方式，其中功率控制是指在保持电压稳定的情况下，调整电网内发电和负荷之间的功率平衡，即通过调节发电量、负荷等手段，使得电网内的功率平衡得以维持；而电压控制则是指在保持电网功率平衡的情况下，调节电网内的电压稳定状态，即通过调节发电机电压、变压器变比、补偿电抗器等手段，使得电网内各节点的电压处于稳定状态。
实验结果分析：通过潮流分析计算，得出某电力系统各节点的电压、功率及电流等参数，和各支路上的潮流大小和方向等相关参数。
同时，通过学习电力系统运行方式，了解到电力系统在运行过程中，既要保持功率平衡，又要保持电压稳定，以确保电力的供应可靠性和稳定性。
实验结论：通过本次实验，我掌握了潮流分析的基本原理及方法，学会了利用电力系统分析软件进行电力系统潮流计算，并深入了解了电力系统的运行方式和特点，从而提高了对电力系统的理解和认识。
