课题三 低压开关
电力拖动教案-低压开关
课题一常用低压电器及其拆装与维修一、教案【学习概要】1、电力拖动的组成、优点和发展概况。
2、低压电器的分类、产品标准。
3、负荷开关的用途、型号、常用规格和结构，选用和安装方法，常见故障及排除方法。
4、组合开关的用途、型号、常用规格和结构，选用和安装方法，常见故障及排除方法。
5、低压断路器的用途、型号、常用规格和结构、工作原理，选用和安装方法，常见故障及排除方法。
【内容解析】1、电力拖动及其组成电力拖动是指用电动机带动生产机械运动的一种方法。
1.1、电力拖动系统的组成电力拖动系统一般由四个子系统组成：电源、电动机、控制设备、传动机构。
电源：电源是电动机和控制设备的能源，分为交流电源和直流电源。
电动机：电动机是生产机械的原动机，其作用是将电能转换成机械能。
电动机可分为交流电动机和直流电动机。
控制设备：控制设备用来控制电动机的运转，由各种控制电动机的电器、自动化元件及工业控制计算机等组成。
传动机构：传动机构是在电动机于生产机械的工作机构之间传递动力的装置，如减速箱、传动带、联轴器等。
1.2、电力拖动的优点A、方便经济B、效率高C、可控性好D、易于实现自动化1.3、电力拖动的发展过程1.3.1、按电力拖动中电动机的组合数量分三个阶段：A、成组拖动一台电动机拖动传动轴，再由传动轴经过皮带或绳索来分别拖动许多生产机械。
B、单电机拖动一台电动机拖动一台生产机械简化了中间传动机构，降低能量传送中的损失，提高生产率，能充分利用电动机的调速性能，易于实现自动控制。
C、多电机拖动一台生产机械中由多台电动机分别拖动不同的运动机构。
简化了机床本身的机械结构，提高了传动效率，生产机械各运动部分能够选择最合理的运动速度，缩短了工时，便于分别控制。
1.3.2、按控制方式的类型分为四个阶段：A、继电接触式有触点断续控制采用继电器、接触器、位置开关、保护器件等的自动控制方式。
这种有触点控制只有通和断两种装态，其控制作用是断续的。
B、直流电动机连续控制直流电动机调速性能好、调速精度高、平滑性能好。
项目三任务一 低压开关

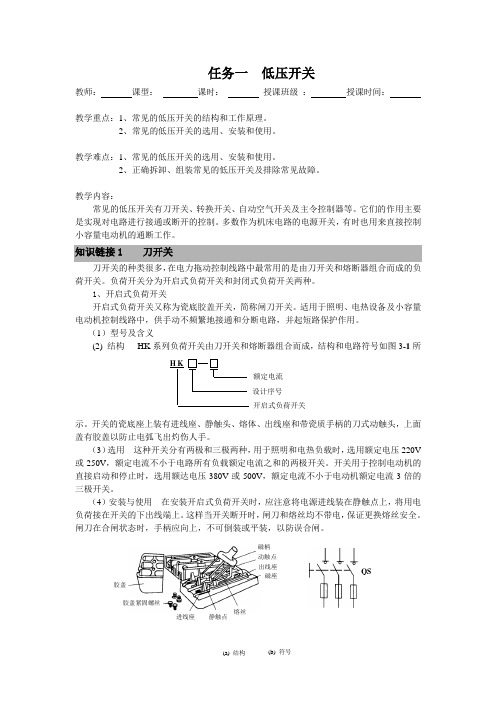

任务一 低压开关教师： 课型： 课时： 授课班级 ： 授课时间：教学重点：1、常见的低压开关的结构和工作原理。
2、常见的低压开关的选用、安装和使用。
教学难点：1、常见的低压开关的选用、安装和使用。
2、正确拆卸、组装常见的低压开关及排除常见故障。
教学内容：常见的低压开关有刀开关、转换开关、自动空气开关及主令控制器等。
它们的作用主要是实现对电路进行接通或断开的控制。
多数作为机床电路的电源开关，有时也用来直接控制小容量电动机的通断工作。
知识链接1 刀开关刀开关的种类很多，在电力拖动控制线路中最常用的是由刀开关和熔断器组合而成的负荷开关。
负荷开关分为开启式负荷开关和封闭式负荷开关两种。
1、开启式负荷开关开启式负荷开关又称为瓷底胶盖开关，简称闸刀开关。
适用于照明、电热设备及小容量电动机控制线路中，供手动不频繁地接通和分断电路，并起短路保护作用。
（1）型号及含义(2) 结构 HK 系列负荷开关由刀开关和熔断器组合而成，结构和电路符号如图3-1所示。
开关的瓷底座上装有进线座、静触头、熔体、出线座和带瓷质手柄的刀式动触头，上面盖有胶盖以防止电弧飞出灼伤人手。
（3）选用 这种开关分有两极和三极两种，用于照明和电热负载时，选用额定电压220V 或250V ，额定电流不小于电路所有负载额定电流之和的两极开关。
开关用于控制电动机的直接启动和停止时，选用额达电压380V 或500V ，额定电流不小于电动机额定电流3倍的三极开关。
（4）安装与使用在安装开启式负荷开关时，应注意将电源进线装在静触点上，将用电负荷接在开关的下出线端上。
这样当开关断开时，闸刀和熔丝均不带电，保证更换熔丝安全。
闸刀在合闸状态时，手柄应向上，不可倒装或平装，以防误合闸。
额定电流 设计序号开启式负荷开关磁柄动触点出线座 熔丝磁座进线座 胶盖紧固螺丝胶盖 静触点 QS(a) 结构(b) 符号（a ） （b ）（c ）手柄绝缘杆转轴弹簧 凸轮绝缘垫板动触点静触点 接线端子（a ）外形 （b ）符号 （c ）结构图3-1 HK 系列开启式负荷开关及符号2、封闭式负荷开关封闭式负荷开关又称铁壳开关，主要用于手动不频繁的接通和断开带负载的电路，也可用于控制15KW 以下的交流电动机不频繁的直接启动和停止。
课题三 低压开关
课题三低压开关任务目标：一、能正确认识、选用、安装、使用低压断路器、负荷开关、组合开关二、熟悉低压开关的功能、基本结构、工作原理以及型号和含义三、掌握低压开关的图形符号和文字符号任务准备（知识储备）1、低压开关的作用主要作隔离、转换及接通和分断电路用，多数用作机床电路的电源开关和局部照明电路的控制开关，有时也可用来直接控制小容量电动机的启动、停止和正、反转。
2、低压开关的主要类型常用的类型有、负荷开关和组合开关。
任务进行：一、低压断路器1、低压断路器的功能低压断路器又叫自动空气开关或自动空气断路器，简称断路器。
（1）功能它是低压配电网络和电力拖动系统中常用的一种配电电器，它集控制和多种保护功能于一体，在正常情况下可用于不频繁地接通和断开电路以及控制电动机的运行。
当电路中发生短路、过载和失压等故障时，能自动切断故障电路，保护线路和电气设备。
（2）特点低压断路器具有操作安全、安装使用方便、工作可靠、动作值可调、分断能力较高、兼顾多种保护、动作后不需要更换元件等优点，因此得到广泛应用。
2、低压断路器的分类按结构形式可分为塑壳式（又称装置式）、框架式（又称万能式）、限流式、直流快速式、灭磁式和漏电保护式等六类。
按操作方式分为：人力操作、动力操作和储能操作三种。
按极数分为：单极、二极、三极和四极式。
按安装方式分为：固定式、插入式和抽屉式。
按用途分为：配电用、电机保护用和其它负载用。
在电力拖动控制系统中常用的低压断路器是DZ系列塑壳式断路器，如DZ5系列和DZ10系列。
其中，DZ5为小电流系列，额定电流为10～50A。
DZ10为大电流系列，额定电流有100A、250A、600A三种。
下面以DZ5－20型断路器为例介绍低压断路器。
3、低压断路器的结构及工作原理（1）DZ5－20型低压断路器的外形和结构如图所示。
（2）组成:断路器主要由动触头、静触头、灭弧装置、操作机构、热脱扣器、电磁脱扣器及外壳等部分组成。
(3)结构及特点结构采用立体布置，操作机构在中间，上面是由加热元件和双金属片等构成的热脱扣器，作过载保护，配有电流调节装置，调节整定电流。
低压电工科目三
低压电工科目三
低压电工科目三是指低压电工职业资格考试的第三科目。
低压电工是指从事低压(额定电压不超过1000V)电气设备安装、操作、维护和检修的专业人员。
科目三是低压电工职业资格考试的理论考试科目。
低压电工科目三的内容主要包括以下几个方面：
1. 电气工程基础知识：包括电压、电流、电阻等基本概念，电路图的基本元件和符号，电路定律等。
2. 低压电气设备知识：包括低压电器设备的分类、结构、工作原理等。
3. 安全用电知识：包括电气安全用电的基本知识，电气事故的预防和应急处理等。
4. 电气工程施工与检修：包括电气工程施工的基本要求和方法，电气设备的检修与维护等。
在考试中，考生需要通过选择题、判断题等方式回答相关问题，以测试其对低压电工知识的掌握程度。
考试合格后，考生可以获得低压电工职业资格证书，从而获得合法从事低压电工相关工作的资格。
低压电工作业实际操作 (科目三)
图9： 图13：
©2007 南极光
图12：
请指出图9、 图12、图13 中的作业现 场存在的安 全隐患。
图7： 图9：
©2007 南极光
图12：
请指出图7、 图9、图12 中的作业现 场存在的安 全隐患。
图11： 图9：
©2007 南极光
图12：
请指出图9、 图11、图12 中的作业现 场存在的安 全 隐患。
©2007 南极光
生触应为
电事
三 根
答 案 ： 进
故 。
，无 保
线 护管
护零
不 到
线位
， 线 色 不 对。一 旦
且 无 管 卡 、插 座
漏进
电易 线
发
图13：
存在安全隐患： 应急灯作为发生事故时的应急灯具，它必须处于良 好常备状态，而其充电电源被移为它用，一旦事故发 生，可能不起该灯具的应有作用。
事答
故案
发生 ， 无
：私 自 将
发挥应法其有作用 应电急灯源断开。一 。旦
©2007 南极光
图14：
存在安全隐患： 所有使用中的设备应处于良好的保养状态，估计该设 备从投用起就没有进行维护。根据规定所有的紧固件 必须每隔一段时间及时紧固一次，更换生锈及不合格 螺拴，以防范因接触不良而引起的事故发生。
事故发生。
©2007 南极光
图3：
图3：
存在的安全隐患： 1.线管架设不到
位无管卡固定，
导线保护缺失， 一旦发生磨损而 造成触电事故。 2.配电板当成挂 物架、杂物架易 发生触电及火灾 事故。
3.移动开关选型 不当，操作频率 高的状态下易损 坏而发生触电。
答案：线管架设不到位无管卡固定，导线保护缺失，易磨损造成触电事 故。电器设备上有易燃物、配电板为木板且变挂物架，开关选型不当，
§1-3低压开关(组合、负荷开关)2
§1-3 低压开关——组合开关、负荷开关一、教学目标1、知识目标：认识负荷开关，了解负荷、组合开关的作用。
2、技能目标：能正确选用组合、负荷开关。
二、教学重点、难点1、重点：低压开关的功能、分类。
2、难点：低压开关的选用方法。
三、教具：准备开启式负荷开关、组合开关各1只。
四、课时安排：90分钟，2课时五、教学过程引入闸刀开关就是开启式负荷开关，试举例说说你见过在哪些场合见过？图13中所示是开启式负荷开关，俗称胶木闸刀开关。
图13 开启式负荷开关一、开启式负荷开关1、开启式负荷开关。
如图14所示，是开启式负荷开的图形和文字符号。
图15是型号含义。
例： HK1-30/2表示设计序号为1的2级开启式负荷开关，额定电流为30A。
图14 图形和文字符号图15 型号含义2、选用HK开启式负荷开关用于一般的照明电路和功率小于5.5kW的电动机控制线路中，1）用于照明和电热负载选用额定电压220V或250V、额定电流不小于电路所有负责额定电流之和的两极开关。
2）用于控制电动机的直接启动和停止选用额定电压380V或500V、额定电流不小于电动机额定电流3倍的三级极开关。
3、安装与使用1)开启式负荷开关必须垂直安装在控制屏或开关板上，且合闸状态时手柄应朝上。
不允许倒装或平装。
2)开启式负荷开关控制照明和电热负载使用时，要装接熔断器作短路保护和过载保护。
3)开启式负荷开关用作电动机的控制开关时。
4)在分闸和合闸操作时，应动作迅速，使电弧尽快熄灭。
4、HK系列开启式负荷开关的主要技术数据表1—5二、封闭式负荷开关（HH）1、结构由动触刀、静夹座、熔断器、进线孔、出线孔、速断弹簧转轴、手柄、罩盖、罩盖锁紧螺栓10份组成。
封闭式负荷开关如图16所示，是在开启式负荷开关基础上改进设计而成的，因外壳多为铸铁或薄钢板冲压而成，故又称铁壳开关。
适用于交流频率50HZ、380V、400A以下的电路中。
或控制15KW以下小容量交流电动机的直接图16 封闭式负荷开关启动和停止。
NO06.课题三低压开关——低压断路器
授课主要内容或板书设计
课题三、低压开关
一、低压断路器
低压断路器又称为自动空气开关或者自动空气断路器。
用于分配电能、不频繁启动异步电动机以及对电源线路及电动机的保护。
当电路发生过载、短路、失压、或者欠压等故障时能自动切断电路故障的一种保护电器。
1．功能
正常时：控制作用
故障时：保护作用（过载、短路、失压保护）
2．分类
结构：塑壳式、万能式、限流式、直流快速式、灭磁式、漏电保护式。
漏电保护式
3．结构及原理
触头系统、灭弧装置、操作机构、热脱扣器、电磁脱扣器、绝缘外壳。
4．符号及型号
5．低压断路器的选用
1)额定电流和额定电压
热脱扣器：I Z=I N
2)
3)电磁脱扣器:I Z≥KI ST(K=1.5~1.7)或I Z=10I N
4)欠压脱扣器：U Z=U N
5)分段能力：I dZ≥I dmax
6．安装与使用
垂直安装，电源接上端，负载接下端。
课堂教学安排。
电力拖动教案-低压开关
电力拖动教案-低压开关教案章节：第一章至第五章第一章：低压开关概述教学目标：1. 了解低压开关的定义、分类和作用。
2. 掌握低压开关的主要性能参数。
3. 熟悉低压开关的安装和维护方法。
教学内容：1. 低压开关的概念及其在电力系统中的应用。
2. 低压开关的分类：断路器、接触器、继电器等。
3. 低压开关的主要性能参数：额定电压、额定电流、断路能力等。
4. 低压开关的安装与维护方法。
教学方法：1. 采用讲授法，讲解低压开关的基本概念、分类和性能参数。
2. 采用案例分析法，分析低压开关在实际应用中的作用。
3. 采用实践操作法，演示低压开关的安装和维护方法。
第二章：低压断路器教学目标：1. 掌握低压断路器的工作原理。
2. 熟悉低压断路器的结构特点。
3. 了解低压断路器的选用和安装方法。
教学内容：1. 低压断路器的工作原理：电磁脱扣器、热脱扣器、漏电脱扣器等。
2. 低压断路器的结构特点：触头、灭弧装置、脱扣器等。
3. 低压断路器的选用和安装方法。
教学方法：1. 采用讲授法，讲解低压断路器的工作原理和结构特点。
2. 采用案例分析法，分析低压断路器在实际应用中的选用和安装方法。
第三章：低压接触器教学目标：1. 掌握低压接触器的工作原理。
2. 熟悉低压接触器的结构特点。
3. 了解低压接触器的选用和安装方法。
教学内容：1. 低压接触器的工作原理：电磁吸合、触头闭合等。
2. 低压接触器的结构特点：电磁铁、触头、弹簧等。
3. 低压接触器的选用和安装方法。
教学方法：1. 采用讲授法，讲解低压接触器的工作原理和结构特点。
2. 采用案例分析法，分析低压接触器在实际应用中的选用和安装方法。
第四章：低压继电器教学目标：1. 掌握低压继电器的工作原理。
2. 熟悉低压继电器的结构特点。
3. 了解低压继电器的选用和安装方法。
教学内容：1. 低压继电器的工作原理：电磁吸合、触头闭合等。
2. 低压继电器的结构特点：电磁铁、触头、弹簧等。
3. 低压继电器的选用和安装方法。
电力拖动理论授课计划
9月17日—9月23日
5
课题五：接触器
课题六：继电器
4
9月24日—9月30日
5
第二单元电动机的基本控制线路及其安装、调试与维修
课题七：三相异步电动机的正转控制线路
1点动正转控制线路
5
10月1日—10月7日
5
国庆休假
6
10月8日—10月14日
5
2接触器自锁正转控制线路
3连续与点动混合正转控制线路
7
10月15日—10月21日
5
课题八：三相异步电动机的正反转控制线路
①正反转控制线路图的识别与绘制
8
10月22日—10月28日
5
课题九：位置控制与自动往返控制线路
①工作台自动往返自动往返控制线路图的识别与绘制
9
10月29日—11月4日
5
课题十：顺序控制与多地控制线路
①两台电动机顺序启动逆序停止控制线路
10
11月5日—11月11日
5
第三单元常用生产机械的电气控制线路及其安装、调试与维修
课题十二：工业机械电气设备维修的一般要求和方法
14
12月3日—12月9日
5
课题十三：CA6140车床电气控制线路
1CA6140车床电气控制线路的识别
2CA6140车床电气控制线路的绘制
15
12月10日—12月16日
5
课题十四：Z37和Z3050型摇臂钻床电气控制线路的识别
授课计划
教材名称
电力拖动
教材版本
劳动版第四版
班级机电Biblioteka 03科目电力拖动实训
总学时
100
本学期
学时
5*20
周次
低压电工作业实际操作 (科目三)课件
3.2.3安全操作步骤
(1)明确作业任务，做好个人防护；
(2)观察作业现场环境；
(3)排除作业现场存在的安全风险；
(4)进行安全操作。 PPT学习交流
26
PPT学习交流
27
图7： 图9：
图8：
PPT学习交流
请指出图7、 图8、图9中 的作业现场 存在的安全 隐患。
28
图11： 图13：
图12：
排用
PPT学习交流
11
图7：
存在安全隐患： 1.配电箱与焊机间无预留不小于1M以上的通道，一旦发生事 故无法及时停机。 2.焊机与焊机间隔太过紧密，通风不良，易发生设备过热而 发生事故。
发 生
隔 太
答 案
事 故 无 法
过 紧 密 ，
： 配 电 箱
及通前
时 停 机
风 不 良
无 维 修
。
， 设 备
通 道 ，
PPT学习交流
请指出图11、 图12、图13 中的作业现 场存在的安 全隐患。
29
图8：
图11：
图13：
PPT学习交流
请指出图8、 图11、图13 中的作业现 场存在的安 全隐患。
30
图9： 图13：
图12：
PPT学习交流
请指出图9、 图12、图13 中的作业现 场存在的安 全隐患。
31
图7： 图9：
易焊
过 热 ；
机 与 焊
一机
旦间
PPT学习交流
12
图8：
存在安全隐患： 1.插座不接插头，直接 将电线插在插座上，易 造成单边或双边脱落、 造成接触不良而发热， 易发生触电、烧损事 故。 2.且引出线不符合规定 护套管未进入盒子，易 造成磨损漏电，危及人 员安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课题：课题三低压开关
教学目的、要求：能正确识别、选用、安装、使用低压断路器、负荷开关、组合开关；熟悉它们的功能、基本结构、工作原理及型号含义；熟记它们的图形和文字符号教学重点、难点：正确识别、选用、使用低压断路器、负荷开关、组合开关；它们的功能、基本结构、工作原理、型号及符号。
授课方法：讲授法、演示法
教学参考及教具（含电教设备）：胶盖开关、铁壳开关、旋转开关
授课执行情况及分析：完成此次教学任务
兰溪市职业中专电子电工组第3—1 页
兰溪市职业中专电子电工组第3—2 页
兰溪市职业中专电子电工组第3—3 页
兰溪市职业中专电子电工组第3—4 页
兰溪市职业中专电子电工组第3—5 页
兰溪市职业中专电子电工组第3—6 页
兰溪市职业中专电子电工组第3—7 页
兰溪市职业中专电子电工组第3—8 页
兰溪市职业中专电子电工组第3—9 页。
