AutoCAD 2010中文版应用教程第6章
AutoCAD2010实用教程ppt课件()

旋转对象
1.功能 旋转选取的对象。
2.执行方式 【修改】→【旋转】
3.操作练习 使用旋转功能将沙发进行90度旋转。
缩放对象
1.功能 放大或缩小选定对象,使缩放后对象的比例保持不变 。
2.执行方式 【修改】→【缩放】
3.操作练习 用缩放功能将双人床缩小 。
二、对象的复制
复制对象
1.功能 复制对象并指定到相应的位置 。
1.功能 图案填充是一种使用指定线条图案、颜色来填满指定区域,常常用于表
达剖切面和不同类型物体对象的外观纹理,广泛应用在绘制机械图、建筑图 及地质构造图中。 2.执行方式
【绘图】→【图案填充】 3.操作练习
通过图案填充来填满指定区域 。
八、面域
创建面域
1.功能 定义计算图形,为布尔运算做准备。
2.执行方式 【绘图】→【面域】
2.执行方式 【修改】→【圆角】
3.操作练习 使用圆角功能将矩形倒圆角 。
六、夹点编辑
1.功能 选择对象时图形上的小方块高亮显示,这些位于对象关键点的小
方块就称作夹点 。
2.执行方式 鼠标操作
3.操作练习 夹点的位置视所选对象的类型而定。
小结
Auto CAD 2010提供了丰富的编辑二维图形的功能。本章主要 介绍CAD 2010中基本的二维图形编辑方法,其中使用频率较高的有 复制、镜像、偏移、圆角等。
3.工具栏
工具栏是应用程序调用命令的另一种方式,它包含许多由图标表 示的命令按钮,用户只需单击某个按钮即可执行相应的操作 ,如 下图所示。
4.绘图操作区
绘图操作区是用户绘图的工作区域,所有的绘图结果都是所见即 所得,如下图所示。
5.命令行
命令栏位于工作界面的下方,当命令栏中显示“命令:”提示的 时候,表明软件等待用户输入命令,如下图所示。
CAD2010教程

AutoCAD 还会根据您的选择创建一个新的工作空间,并将其添加到其它默认的工作空间中。
2. 工作界面的介绍(工作空间)
常见问题:命令行不见了怎么办? Ctrl+9
1
3. 系统选项的配置和工作中的作用(重点)
执行“工具(tools)”|“选项(options)”命令,打开“选项”对话框。“选项”对话框的内容极其丰富。 Files(文件选项卡):支持文件搜索路径:可以包含字体文件、菜单文件、被插入图形文件、线型文件和填充图案 文件等;解决问题:例如有时候图框上的 Logo 图片打开时不显示问题;用 Insert 命令插入图块时,给定图块文件名, 但未给定详细路径,AutoCAD 将自动在此路径查找该图块,如未找到该图块文件,则显示在搜索路径中未找到文件 的警告信息;或警告对话框提示“BASE.DCL”文件或“???.shx”字体文件未找到等问题。一般需重启 CAD 生效。

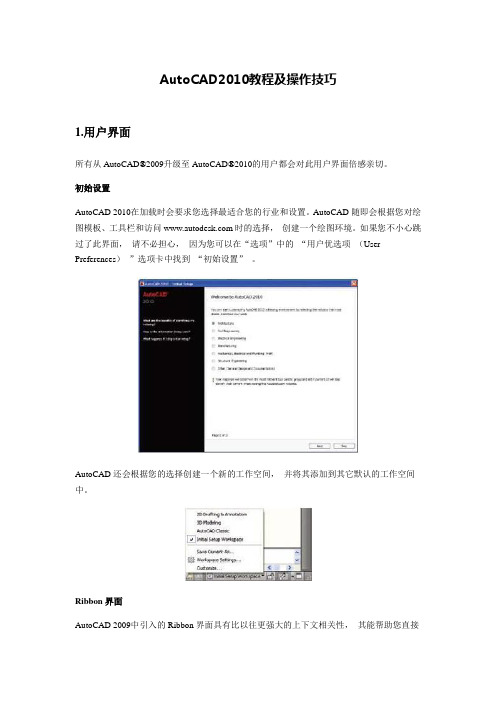

AutoCAD2010教程及操作技巧.doc

AutoCAD2010教程及操作技巧1.用户界面所有从AutoCAD®2009升级至AutoCAD®2010的用户都会对此用户界面倍感亲切。
初始设置AutoCAD 2010在加载时会要求您选择最适合您的行业和设置。
AutoCAD随即会根据您对绘图模板、工具栏和访问时的选择,创建一个绘图环境。
如果您不小心跳过了此界面,请不必担心,因为您可以在“选项”中的“用户优选项(User Preferences)”选项卡中找到“初始设置”。
AutoCAD还会根据您的选择创建一个新的工作空间,并将其添加到其它默认的工作空间中。
Ribbon界面AutoCAD 2009中引入的Ribbon界面具有比以往更强大的上下文相关性,其能帮助您直接获取所需的工具(减少您的点击次数)。
这种基于任务的Ribbon界面由多个选项卡组成,每个选项卡由多个面板组成,而每个面板则包含多款工具。
您可以将面板从ribbon界面中拖出,使其成为一种“吸附”面板。
即使您切换到其它选项卡,吸附面板仍旧会保持原有位置不变。
当然,Ribbon界面是完全可定制的,您甚至可以创建您自己的ribbon选项卡,当选定特定对象或执行特定命令时,其会自动变更。
AutoCAD 2010现在能够显示多达三行图标,因此您可以更加快速地获得所需的工具!注如果您过去经常使用AutoCAD 2009中的“AutoCAD经典”工作空间,请务必尝试一下AutoCAD 2010中更加智能的新型Ribbon界面快速访问工具栏位于屏幕左上角的便是功能强大的“快速访问工具栏”。
在这里您将会找到常用的“新建”、“打开”、“保存”、“撤销”、“重做”和“打印”命令。
通过选择向下的箭头您能够快速将常用命令加入定制工具栏。
在这里您还会找到用于重新在屏幕中显示菜单栏或在Ribbon界面下方显示“快速访问工具栏”的选项。
提示: 在可定制用户界面(CUI)中,您能够非常轻松地将任意“快速访问工具栏”从一个工作空间拖动到另一工作空间中。
CAD2010教程(最新完整版)ppt课件

6. 坐标系图标 坐标系图标通常位于绘图窗口的左下角,表示当前绘图所使用 的坐标系的形式以及坐标方向等。AutoCAD提供有世界坐标系 (World Coordinate System , WCS) 和 用 户 坐 标 系 (User Coordinate System,UCS)两种坐标系。世界坐标系为默认坐标 系。
1.安装AutoCAD 2010
AutoCAD 2010 软 件 以 光 盘 形 式 提 供 , 光 盘 中 有 名 为 SETUP.EXE的安装文件。执行SETUP.EXE文件,根据弹 出的窗口选择、操作即可。
2.启动AutoCAD 2010
安装AutoCAD 2010后,系统会自动在Windows桌面上生 成对应的快捷方式。双击该快捷方式,即可启动AutoCAD 2010。与启动其他应用程序一样,也可以通过Windows资 源管理器、Windows任务栏按钮等启动AutoCAD 2010。
中文版AutoCAD工程制图
(2010版)
中文版AutoCAD工程制图
第1章 概 述 本章要点
• AutoCAD发展历史 • AutoCAD 2010主要功能概述
1.1 AutoCAD发展历史
AutoCAD是由美国Autodesk公司开发的通用 计算机辅助绘图与设计软件包,具有易于掌握、使 用方便、体系结构开放等特点,深受广大工程技术 人员的欢迎。AutoCAD自1982年问世以来,已经 进行了近20次的升级,从而使其功能逐渐强大,且 日趋完善。如今,AutoCAD已广泛应用于机械、 建筑、电子、航天、造船、石油化工、土木工程、 冶金、农业、气象、纺织、轻工业等领域。在中国, AutoCAD已成为工程设计领域中应用最为广泛的 计算机辅助设计软件之一。
最新Auto CAD2010教程

AutoCAD2010教程AutoCAD 2010的主要功能•二维绘图与编辑•创建表格•文字标注•尺寸标注•参数化绘图•三维绘图与编辑•视图显示控制AutoCAD 2010的主要功能•各种绘图实用工具•数据库管理•Internet功能•图形的输入、输出•图纸管理•开放的体系结构第1章基本概念与基本操作本章要点•安装、启动AutoCAD 2010 •AutoCAD 2010经典工作界面•AutoCAD命令及其执行方式•图形文件管理•确定点的位置•绘图基本设置与操作•AutoCAD 2010帮助功能1.1安装、启动AutoCAD20101.安装AutoCAD2010AutoCAD2010软件以光盘形式提供,光盘中有名为SETUP.EXE的安装文件。
执行SETUP.EXE文件,根据弹出的窗口选择、操作即可。
2.启动AutoCAD 2010安装AutoCAD2010后,系统会自动在Windows桌面上生成对应的快捷方式。
双击该快捷方式,即可启动AutoCAD 2010。
与启动其他应用程序一样,也可以通过Windows资源管理器、Windows任务栏按钮等启动AutoCAD2010。
菜单栏 光标 状态栏 命令窗口 坐标系图标模型/布局选项卡 绘图窗口 “样式”工具栏滚动条“绘图”工具栏菜单浏览器 “工作空间”工具栏“图层”工具栏 “特性”工具栏 “修改”工具栏“快速访问”工具栏“标准”工具栏 标题栏1. 标题栏标题栏与其他Windows应用程序类似,用于显示AutoCAD 2010的程序图标以及当前所操作图形文件的名称。
2. 菜单栏菜单栏是主菜单,可利用其执行AutoCAD的大部分命令。
单击菜单栏中的某一项,会弹出相应的下拉菜单。
右下图为“视图”下拉菜单。
下拉菜单中,右侧有小三角的菜单项,表示它还有子菜单。
右图显示出了“缩放”子菜单;右侧有三个小点的菜单项,表示单击该菜单项后要显示出一个对话框;右侧没有内容的菜单项,单击它后会执行对应的AutoCAD命令。
AutoCAD2010详细基础教程

或在绘图区点击鼠标右键,在快
捷菜单的“最近的输入” 或“近期使用的命令”子菜单中选择需要的命 令。
精品课件
5.文件的新建、保存和关闭 (1)开始一张新图的步骤
选择菜单“文件→新建”命令→ 按图1-3操作→系统进入绘 图界面,未保存前系统默认的图形文件名为Drawing1.dwg。
图1-3 “选择样板”对话框
ST, *STYLE(文字样式)<BR< p>
PRINT, *PLOT(打印)
COL, *COLOR(设置颜色)
PU, *PURGE(清除垃圾)
LA, *LAYER(图层操作)
R, *REDRAW(重新生成)
LT, *LINETYPE(线形)
REN, *RENAME(重命名)
LTS, *LTSCALE(线形比例)
二、任务实施步骤
1.设置绘图单位(图1-6) (菜单“格式→单位”命令)
2.设置图形界限 (菜单“格式→图形界限”命令)
图1-6 设置绘图单位
精品课件
3.打开“栅格”按钮,查看图形界限的范围和位置 按下屏幕下方状态栏处(见图1-7)的“栅格显示”按钮,
可查看图形界限的范围与位置。
图1-7 状态栏
精品课件
7.修改线型比例
在AutoCAD中如果所设置的虚线、细点画线等线型,因图 幅大小的差异而显示为连续线,则需要设置合适的图形线型比例, 使其重新显示为非连续线型。
设置线型比例的方法有两种: (1)从菜单调用命令的方式
(菜单“格式→线型” 命令)
图线显示的线型比例是 全局比例因子与该对象的缩放 比例因子的乘积。
一、任务要求 绘制如图1-21所
示的A4图框和标题栏, 掌握点坐标的输入方法 ,掌握绘制矩形命令和 分解、偏移、修剪、删 除等修改命令的操作方 法。
中文版AutoCAD 2010基础教程第06章简明教程PPT课件
中文版AutoCAD 2010基础教程
6.4.1 新建表格样式
表格样式控制一个表格的外观,用于保证标准的字体、颜色、文本、高度 和行距。可以使用默认的表格样式,也可以根据需要自定义表格样式。
中文版AutoCAD 2010基础教程
6.4.2 设置表格的数据、列标题和标
题样式
在“新建表格样式”对话框中,可以在“单元样式”选项区域的下拉列表框中 选择“数据”、“标题”和“表头”选项来分别设置表格的数据、标题和表头 对应的样式 。
中文版AutoCAD 2010基础教程 6.2 创建与编辑单行文字
在AutoCAD 2010中,使用图7-5所示的“文字”工具栏和“注释”选项卡中 的“文字”面板都可以创建和编辑文字。对于单行文字来说,每一行都是一个 文字对象,因此可以用来创建文字内容比较简短的文字对象(如标签),并且可 以进行单独编辑。 创建单行文字 使用文字控制符 编辑单行文字
中文版AutoCAD 2010基础教程
6.3.2 编辑多行文字
要编辑创建的多行文字,可在快速访问工具栏选择“显示菜单栏”命令,在弹 出的菜单中选择“修改”|“对象”|“文字”|“编辑”命令(DDEDIT),或在“功能 区”选项板中选择“注释”选项卡,在“文字”面板中单击“编辑”按钮,并 单击创建的多行文字,打开多行文字编辑窗口,然后参照多行文字的设置方法, 修改并编辑文字。
中文版AutoCAD 2010基础教程
6.2.1 创建单行文字
在 快 速 访 问 工 具 栏 选 择“ 显 示 菜 单 栏 ” 命 令 , 在 弹 出 的 菜 单 中 选 择 “ 绘 图”|“文字”|“单行文字”命令(DTEXT);单击“文字”工具栏中的“单行文字” 按钮;或在“功能区”选项板中选择“注释”选项卡,在“文字”面板中单击 “单行文字”按钮,均可以在图形中创建单行文字对象 。 指定文字的起点 设置对正方式 设置当前文字样式
CAD2010教程(最新完整版) (1)
150<45<35
35°
y
x
45°
4. 柱坐标
柱坐标也是通过三个参数描述一点:即该点在XY面上的投影
与当前坐标系原点的距离 ;坐标系原点与该点的连线在XY 面上的投影同X轴Βιβλιοθήκη 方向的夹角 ;以及该点的Z坐标值。距
离与角度之间要用符号“<”隔开,而角度与Z坐标值之间要用
逗号隔开,即“ < , z”。例如,100<45,85表示一个点的柱
中文版AutoCAD工程制图
第2章 基本概念与基本操作
本章要点
• 安装、启动AutoCAD 2010 • AutoCAD 2010经典工作界面 • AutoCAD命令及其执行方式 • 图形文件管理 • 确定点的位置 • 绘图基本设置与操作 • AutoCAD 2010帮助功能
2.1 安装、启动AutoCAD 2010
通过键盘执行透明命令的方法为:在当前提示信息后输入 “'”符号,再输入对应的透明命令后按Enter键或Space键, 就可以根据提示执行该命令的对应操作,执行后AutoCAD 会返回到透明执行此命令之前的提示。
2.4 图形文件管理
2.4.1 创建新图形
单击“标准”工具栏上的 (新建)按钮,或选择“文 件”|“新建”命令,即执行NEW命令,AutoCAD弹出“选 择样板”对话框,如下图所示。
打开的文件并打开它。
2.4.3 保存图形
1. 用QSAVE命令保存图形
单击“标准”工具栏上的
(保存)按钮,或选择“文
件”|“保存”命令,即执行QSAVE命令,如果当前图形没有
命名保存过,AutoCAD会弹出“图形另存为”对话框。通
过该对话框指定文件的保存位置及名称后,单击“保存”按
Auto CAD2010基本操作讲义 文档全文免费预览
此课件下载可自行编辑修改,供参考! 感谢您的支持,我们努力做得更好!
• 第五章 文件菜单
• 1、新建文件(这里主要讲加密文件的方法) • 2、另存为(这里主要讲去除教育版打印的问题) • 3、打印(三种起动方法)
• 第六章 编 缉 菜 单
• 1、剪切
• 2、复制 • 3、粘贴和粘贴为块
• 第七章 插入菜单
• 1、插入块 • 2、插入光栅文件
• 第八章 格式菜单
• 1、图层 • 2、线形与线宽 • 3、文字式样 • 4、标注式样 • 5、点式样
Hale Waihona Puke • 第一章 CAD界面认识
• 1、顶部左边A字工具 • 2、第二行的菜单栏 • 3、第三行的常用工具栏 • 4、左边竖向工具条 • 5、右边竖向修改工具条 • 6、正中间的绘图区 • 7、最下面的命令栏
• 第二章 绘图工具条的基本使用方法
• 1、直线工具 • 2、多边形工具 • 3、矩形工具 • 4、圆弧工具 • 5、圆形工具 • 6、创建块
Auto CAD2010基本操作 LED显示屏的CAD图纸阅读和修改
一、CAD的基本操作:这一部分我们分九章来了解与学习Auto CAD2010
• 第一章 Auto CAD界面认识 • 第二章 绘图工具条的基本使用方法 • 第三章 修改工具 • 第四章 尺寸标注 • 第五章 文件菜单 • 第六章 编缉菜单 • 第七章 插入菜单 • 第八章 格式菜单 • 第九章 工具菜单
• 7、填充工具 • 8、文字工具
• 第三章 修改工具
• 1、删除工具 • 2、复制 • 3、镜像 • 4、偏移 • 5、阵列 • 6、移动 • 7、旋转和旋转复制 • 8、缩放 • 9、拉伸 • 10、修剪 • 11、延伸 • 12、倒角 • 13、分解
AutoCAD建筑制图实用教程2010版
角度 0,比例 1
角度 45,比例 1
角度 0,比例 0.5
AutoCAD 2010 建筑制图实用教程
一、图案填充
编辑图案填充
填充图案的编辑主要包括变换填充图案,调整填充角度和 调整填充比例等,在【图案填充编辑】对话框和【特性】浮动 窗口中都可以对填充图案进行编辑。
AutoCAD 2010 建筑制图实用教程
控制软件和图形文 件的最大最小化
菜单浏览器效果
常用工具区各工具功能
AutoCAD 2010 建筑制图实用教程
一、启动AutoCAD 2010
功能区功能演示
最小化保留面板标题 最小化保留选项卡标题
AutoCAD 2010 建筑制图实用教程
二、绘图环境的设置
1、设置绘图单位 选择【格式】|【单位】
命令,弹出【图形单位】对 话框。
以使用PEDIT命令对多段线进行编辑,该命令可以通过选择
【修改】|【对象】|【多段线】命令执行
AutoCAD 2010 建筑制图实用教程
二、基本绘图命令
4、正多边形三种绘制方式:内接于圆法、外切于圆法、边长方式 5、矩形绘制方式:两个角点绘制矩形、面积法绘
制矩形、尺寸法绘制矩形、 旋转矩形 6、绘制圆弧。使用【绘图】|【圆弧】, 命令绘制圆弧
五、块
创建块
图块是组成复杂对象的一组实体的总称, AutoCAD将图块作为一个单独、完整的对象来 操作。 选择【绘图】|【块】|【创建】命令
创建外部块
【写块】 对话框
AutoCAD 2010 建筑制图实用教程
五、块
插入块 选择【插入】|【块】命令 【名称】下拉列表框中选择 已定义的需要插入到图形中 的内部图块 【插入】对话框中,【插入点】选 项组用于指定图块的插入位置 【比例】选项组用于设置图块插入 后的比例。 【旋转】选项组用于设定图块插入 后的角度。选
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
(2)功能 进行多行文字标注。
6.1.3 多行文字
(3)操作过程 输入命令后,命令行出现如下提示
命令: mtext 当前文字样式:"Standard"文字高度: 2.5 注 释性: 否 (说明当前标注文字的基本信息)指定第 一角点:(拾取输入文字矩形框的第一个角点) 指定对角点或[高度(H)/对正(J)/行距(L)/旋转 (R)/样式(S)/宽度(W)/栏(C)]: (拾取输入文字 矩形框的第二个角点)
6.1.2 单行文字
如果输入的文字较少且只使用一种字体和文字式时, 可用单行文字标注。标注单行文字一行是一个实体,可 单独编辑。
(1)调用命令方式 下拉菜单:绘图→文字→单行文字 命令:Dtext或Text
(2)功能 进行单行文字标注。
6.1.2 单行文字
(3)操作过程 输入命令后,命令行提示:命令: dtext
在绘图当中,为了使图形易于阅读,常常要 在图样中添加一些图形不能表示清楚的说明性文 字,如技术要求等,这就牵涉到如何在绘制图形 中添加文字标注的问题。不同的专业有不同的文 字标注要求,所以用户在进行文字标注前应根据 不同需求对要标注的文字样式进行设置。
6.1.1 设置文字样式
(1)调用命令方式 下拉菜单:格式→文字样式 命令:Style,也可'Style 透明使用 (2)功能 修改或创建文字样式并设置 当前的文字样式。பைடு நூலகம்(3)操作过程 调用该命令后,弹出“文字 样 式”对话框。
从标注对象延伸到尺寸线的两条直线,用于确定 尺寸标注的区域。延伸线通常与尺寸标注线垂直, 但用户也可使用倾斜(标注菜单→倾斜)命令使它 倾斜,如图所示。
6.2.1 尺寸标注概述
3.箭头 箭头显示在尺寸线的两端,用于标明标注的起止位 置。缺省情况下,使用闭合的实心箭头符号,用户也可 以选择提供的其他符号作为标志,如建筑符号、点等, 也可以使用自己定义的符号,如图所示。
6.2 尺寸标注
一幅按比例绘制出的精确图样对机械师、工程师或建 筑师来说,所传达的信息往往是不够的。图形只是反映的 形状,其各部分真实大小只有通过尺寸标注才能表达出来 。准确地绘制图形加上能反映的实际尺寸特性的尺寸标注 ,才是一幅完整的设计图样。
可通过的“标注”下拉菜单和的“标注”工具栏、各 种尺寸标注命令等来进行尺寸的标注。
6.2 尺寸标注
“标注”下拉 菜单
“标注”工具栏
6.2.1 尺寸标注概述
虽然尺寸标注的样式和形式不同,但一个完整的尺 寸标注都是由尺寸线、延伸线、尺寸箭头和尺寸文字四 部分元素组成的(有时还包含圆心标记。通常这四部分 是以块的形式存储的,除非用分解命令将其分解或将 Dimassoc变量设置为0,否则把尺寸标注作为一个单一对 象来看待。
6.1.2 单行文字
某些特殊字符可用AutoCAD下一些特殊的输入方式: 代码:%%D 符号:角度“°” 代码:%%C 符号:“φ” 代码:%%P 符号:“” 代码:%%O 符号±:上划线“——” 代码:%%U 符号:下划线“_” 代码:%%% 符号:“%”
6.1.3 多行文字
如果输入的文本较多,可用多行文本输入的方法输 入。用多行文本输入的文本是一个实体,只能整体进行编 辑。
第6章
文字标注与尺寸标注
学习目标
理解文字标注与尺寸标注的概念,能按照本专业 制图标准正确进行字体、字高等文字样式设置和各类 尺寸标注样式设置。掌握文字标注与尺寸标注的基本 方法,并做到灵活运用。会对各类图形进行标注,能 按照制图标准快速标注尺寸,并灵活运用相关命令调 整和修改尺寸。
6.1 文字标注
6.2.1 尺寸标注概述
1.尺寸线
尺寸线指示了尺寸标注的长度或角度。通常尺寸线 的两个端点都带有箭头以表明尺寸标注的起点和端点。 尺寸文字沿尺寸线放置,尺寸线通常在测量区域之间, 当区域之间的空间不够时,将尺寸线和文字移动到延伸 线的外面(视标注样式而定),如图所示。
6.2.1 尺寸标注概述
2.延伸线
(1)调用命令方式 菜单:格式→标注样式 命令:Dimstyle 工具栏:标注工具栏 (标注样式按钮)
6.2.2 尺寸标注样式设置
(2)功能 创建或修改尺寸标注样式,并设置当前尺寸标注样式。 (3)操作过程
输入命令后,将弹出 “标注样式管理器”对话框。
6.2.3 长度尺寸标注
工程制图中最常使用的尺寸标注是长度尺寸标注。提供 的长度尺寸标注的方法有:线性标注、对齐标注、基线标 注和连续标注。
6.1.4 文本编辑
要对输入的文字进行修改,可用文字编辑命令。 (1)调用命令方式
下拉菜单:修改→对象→文字→编辑 命令:Ddeditt 鼠标:双击要修改的文字 (2)功能 对已经完成的文字标注进行修改、编辑。 (3)操作过程 输入命令后,命令行提示: 命令: ddedit 选择注释对象或[放弃(U)]: (选择要编辑的文本)
前文字样式: “Standard” 文字高度:1.0000 注释性:否(说明当前标注文字的基本信息) 指定文字的起点或[对正(J)/样式(S)]: (用鼠标在绘 图区拾取注写文字的左下角点)指定高度<1.0000>: 5 (指定标注文字的高度为5)指定文字的旋转角度<0>,( 默认文字的旋转角度为0)
6.2.1 尺寸标注概述
4.尺寸文字 尺寸文字是标注尺寸大小的文字,用来标明对象 特征尺寸的大小。用户可以使用自动计算的对象测量 值,也可以输入自己的文字或不标注文字。
6.2.2 尺寸标注样式设置
在尺寸标注中所使用的标注文字的字体、放置形 式、文字高度、箭头样式和大小、延伸线的偏移距离 以及超出标注线的延伸量等尺寸标注的特性称为标注 样式。用户可以通过“标注样式管理器”对话框来设 置和管理标注样式。AutoCAD 2010中默认的标注样式 是ISO-25。
6.2.3 长度尺寸标注
1.线性标注 线性标注用于标注水平尺寸、垂直尺寸和旋转尺寸。 (1)调用命令方式 下拉菜单:标注→线性 工具栏:标注工具栏 (线性按钮) 命令:Dimlinear (2)功能 用于标注平面或空间任意两点之间的水平或垂直距离。
