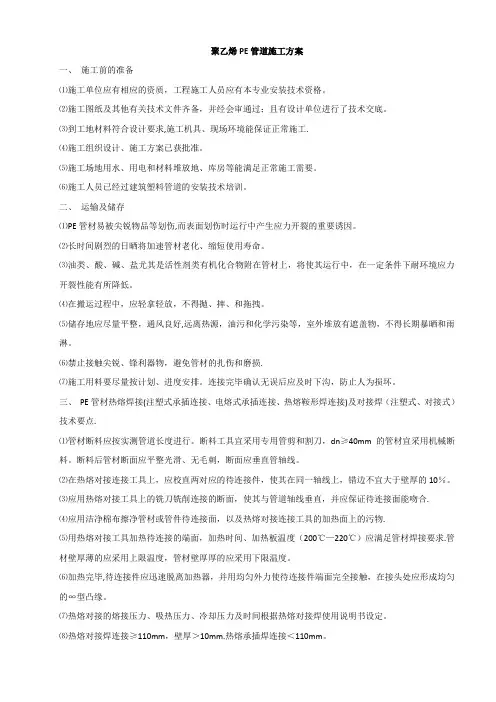

聚乙烯PE管道施工方案
聚乙烯PE管道施工方案一、施工前的准备⑴施工单位应有相应的资质，工程施工人员应有本专业安装技术资格。
⑵施工图纸及其他有关技术文件齐备，并经会审通过；且有设计单位进行了技术交底。
⑶到工地材料符合设计要求,施工机具、现场环境能保证正常施工.⑷施工组织设计、施工方案已获批准。
⑸施工场地用水、用电和材料堆放地、库房等能满足正常施工需要。
⑹施工人员已经过建筑塑料管道的安装技术培训。
二、运输及储存⑴PE管材易被尖锐物品等划伤,而表面划伤时运行中产生应力开裂的重要诱因。
⑵长时间剧烈的日晒将加速管材老化、缩短使用寿命。
⑶油类、酸、碱、盐尤其是活性剂类有机化合物附在管材上，将使其运行中，在一定条件下耐环境应力开裂性能有所降低。
⑷在搬运过程中，应轻拿轻放，不得抛、摔、和拖拽。
⑸储存地应尽量平整，通风良好,远离热源，油污和化学污染等，室外堆放有遮盖物，不得长期暴晒和雨淋。
⑹禁止接触尖锐、锋利器物，避免管材的扎伤和磨损.⑺施工用料要尽量按计划、进度安排。
连接完毕确认无误后应及时下沟，防止人为损坏。
三、PE管材热熔焊接(注塑式承插连接、电熔式承插连接、热熔鞍形焊连接)及对接焊（注塑式、对接式）技术要点.⑴管材断料应按实测管道长度进行。
断料工具宜采用专用管剪和割刀，dn≥40mm的管材宜采用机械断料。
断料后管材断面应平整光滑、无毛刺，断面应垂直管轴线。
⑵在热熔对接连接工具上，应校直两对应的待连接件，使其在同一轴线上，错边不宜大于壁厚的10％。
⑶应用热熔对接工具上的铣刀铣削连接的断面，使其与管道轴线垂直，并应保证待连接面能吻合.⑷应用洁净棉布擦净管材或管件待连接面，以及热熔对接连接工具的加热面上的污物.⑸用热熔对接工具加热待连接的端面，加热时间、加热板温度（200℃—220℃）应满足管材焊接要求.管材壁厚薄的应采用上限温度，管材壁厚厚的应采用下限温度。
⑹加热完毕,待连接件应迅速脱离加热器，并用均匀外力使待连接件端面完全接触，在接头处应形成均匀的∞型凸缘。

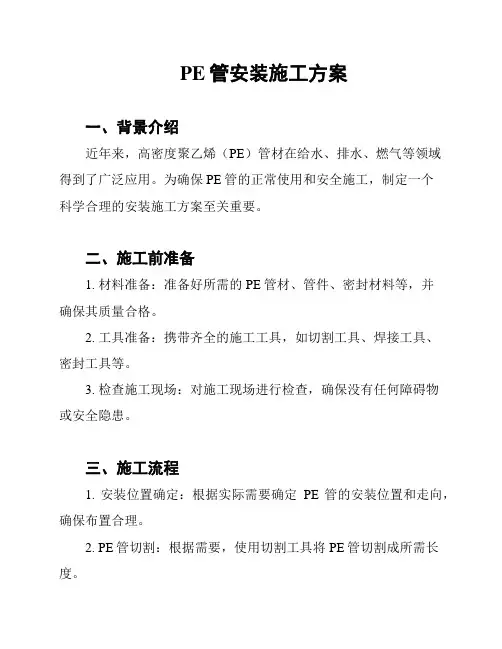

PE管安装施工方案
PE管安装施工方案一、背景介绍近年来，高密度聚乙烯（PE）管材在给水、排水、燃气等领域得到了广泛应用。
为确保PE管的正常使用和安全施工，制定一个科学合理的安装施工方案至关重要。
二、施工前准备1. 材料准备：准备好所需的PE管材、管件、密封材料等，并确保其质量合格。
2. 工具准备：携带齐全的施工工具，如切割工具、焊接工具、密封工具等。
3. 检查施工现场：对施工现场进行检查，确保没有任何障碍物或安全隐患。
三、施工流程1. 安装位置确定：根据实际需要确定PE管的安装位置和走向，确保布置合理。
2. PE管切割：根据需要，使用切割工具将PE管切割成所需长度。
3. 管道连接：使用适当的管件和连接方式进行管道连接，例如热熔连接、机械连接等。
4. 密封处理：使用合适的密封材料对管道连接处进行密封处理，确保密封效果良好。
5. 焊接处理：对需要进行焊接的部位，使用焊接工具进行焊接处理，确保焊口牢固和密封性能良好。
6. 安装固定：对已安装好的PE管进行固定处理，使用适当的吊具或支架，确保管道稳定。
7. 清理检查：对施工完毕的管道进行清理和检查，确保无漏水、无渗漏等问题。
8. 环境恢复：施工完毕后，及时清理施工现场，并进行环境恢复工作。
四、安全注意事项1. 确保施工人员具备相关的技术知识和经验，熟悉PE管的安装要求。
2. 施工现场必须严格按照相关安全规定进行施工，保持安全意识。
3. 在进行切割、焊接等作业时，必须佩戴合适的个人防护装备，如手套、护目镜等。
4. 注意管道连接的质量和密封性，确保无渗漏现象。
5. 施工过程中，注意防止施工现场被外界物体破坏，保持施工现场的整洁和安全。
以上就是关于PE管安装施工方案的简要介绍，希望对您有所帮助。
给水pe管道工程施工方案
给水PE管道工程施工方案1. 工程概述本项目为给水管道工程，采用高密度聚乙烯（PE）管材进行施工。
本文档将详细介绍施工步骤、主要施工工艺和安全措施等内容，以确保施工顺利进行。
2. 施工步骤本项目的施工步骤如下：2.1 环境准备在施工前，需要对工程现场进行环境准备工作。
包括清理施工区域、搭建施工场地、确保工地安全等。
2.2 材料准备准备所需的PE管材和配件，并进行质量检查。
确保所有材料符合相关安全标准。
2.3 施工测量根据设计图纸和施工要求，进行施工测量工作。
测量出管道的位置、长度和高度等参数，以确保施工精确。
2.4 泥土开挖根据测量结果，进行泥土开挖工作。
确保开挖区域的宽度、深度和斜坡符合要求。
2.5 PE管道安装在开挖区域内，进行PE管道的安装工作。
按照设计图纸和施工要求，连接管道和配件，确保连接牢固并具有良好的密封性。
2.6 管道固定和支撑安装完PE管道后，进行管道固定和支撑工作。
使用固定夹、支架等设备，确保管道稳定，并防止管道移位或下沉。
2.7 管道连接与测试完成管道安装后，对管道进行连接与测试工作。
确保所有连接处无漏水现象，并进行水压测试，以验证管道的质量和性能。
2.8 施工验收完成以上工作后，进行施工验收。
检查工程质量、符合设计要求，并进行相关记录和报告。
3. 主要施工工艺本工程采用以下主要施工工艺：3.1 管道切割根据需要的长度，使用切割工具对PE管道进行切割。
3.2 管道连接使用PE管道专用的连接方式，如热熔连接、电熔连接或螺纹连接等，连接管道和配件。
3.3 安装固定夹和支架根据需要，在管道上安装固定夹和支架，以确保管道的稳定性和安全性。
3.4 密封检查和修复连接管道和配件后，进行密封检查。
如有泄漏现象，及时进行修复，确保管道的密封性。
3.5 水压测试完成管道连接后，进行水压测试。
逐段增加水压，观察是否有漏水现象，并记录测试结果。
4. 安全措施在施工过程中，必须遵守以下安全措施：•必须配备个人防护装备，如安全帽、手套和安全鞋等。
PE管施工方案
PE管施工方案一、项目背景PE管（聚乙烯管）是一种常用的管道材料，具有耐腐蚀、耐高温、耐压等优点，被广泛应用于给水、排水、天然气等领域。
为了确保PE管施工的质量和安全，制定一套标准的施工方案是必要的。
二、施工前准备1. 确定施工区域：根据工程设计图纸和相关规范，确定PE管的敷设区域，并进行现场勘测，了解地下管线、土质情况等。
2. 采购材料：根据工程需要，采购符合相关标准的PE管材料，并进行质量检验，确保材料质量合格。
3. 准备施工设备：准备必要的施工设备，如挖掘机、管道定位仪、焊接机等，并进行设备检查和维护，确保设备正常运行。
三、施工步骤1. 开挖沟槽：根据设计要求和管道敷设方案，使用挖掘机开挖沟槽，确保沟槽的宽度、深度和坡度符合要求。
2. 管道敷设：将预制好的PE管按照设计要求敷设在沟槽中，注意管道的坡度和对齐，避免管道弯曲或者变形。
3. 管道连接：采用热熔或者电熔的方式进行管道连接，确保连接处的密封性和坚固性。
4. 管道固定：使用支架或者固定夹等固定装置，将管道固定在沟槽内，防止管道移位或者下沉。
5. 管道测试：完成管道敷设后，进行压力测试和泄漏测试，确保管道的质量和安全性。
6. 沟槽回填：在管道测试合格后，进行沟槽回填，使用符合规范要求的填土材料，按照规定的厚度进行回填，确保沟槽的稳定性和安全性。
7. 现场清理：清理施工现场，清除杂物和垃圾，保持施工现场的整洁和安全。
四、安全措施1. 施工人员应经过专业培训，掌握相关安全知识和操作技能，佩戴个人防护装备，如安全帽、防护眼镜、防护手套等。
2. 施工现场应设置明显的安全警示标志，确保施工区域的安全。
3. 在挖掘沟槽时，注意避免破坏周围设施和地下管线，如电力线缆、通信线缆等。
4. 在进行管道连接和测试时，严格按照像关规范操作，避免发生意外事故。
5. 施工期间，定期检查施工设备的安全状况，确保设备正常运行，避免设备故障引起事故。
五、质量控制1. PE管材料应符合相关标准和规范要求，进行质量检验，确保材料质量合格。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
聚乙烯PE管道施工方案
一、施工前的准备
⑴施工单位应有相应的资质，工程施工人员应有本专业安装技术资格。
⑵施工图纸及其他有关技术文件齐备，并经会审通过；且有设计单位进行了技术交底。
⑶到工地材料符合设计要求，施工机具、现场环境能保证正常施工。
⑷施工组织设计、施工方案已获批准。
⑸施工场地用水、用电和材料堆放地、库房等能满足正常施工需要。
⑹施工人员已经过建筑塑料管道的安装技术培训。
二、运输及储存
⑴PE管材易被尖锐物品等划伤，而表面划伤时运行中产生应力开裂的重要诱因。
⑵长时间剧烈的日晒将加速管材老化、缩短使用寿命。
⑶油类、酸、碱、盐尤其是活性剂类有机化合物附在管材上，将使其运行中，在一定条件下耐环境应力开裂性能有所降低。
⑷在搬运过程中，应轻拿轻放，不得抛、摔、和拖拽。
⑸储存地应尽量平整，通风良好，远离热源，油污和化学污染等，室外堆放有遮盖物，不得长期暴晒和雨淋。
⑹禁止接触尖锐、锋利器物，避免管材的扎伤和磨损。
⑺施工用料要尽量按计划、进度安排。
连接完毕确认无误后应及时下沟，防止人为损坏。
三、PE管材热熔焊接（注塑式承插连接、电熔式承插连接、热熔鞍形焊连接）及对接焊（注塑式、对接式）技术要点。
⑴管材断料应按实测管道长度进行。
断料工具宜采用专用管剪和割刀，dn≥40mm的管材宜采用机械断料。
断料后管材断面应平整光滑、无毛刺，断面应垂直管轴线。
⑵在热熔对接连接工具上，应校直两对应的待连接件，使其在同一轴线上，错边不宜大于壁厚的10％。
⑶应用热熔对接工具上的铣刀铣削连接的断面，使其与管道轴线垂直，并应保证待连接面能吻合。
⑷应用洁净棉布擦净管材或管件待连接面，以及热熔对接连接工具的加热面上的污物。
⑸用热熔对接工具加热待连接的端面，加热时间、加热板温度（200℃-220℃）应满足管材焊接要求。
管
材壁厚薄的应采用上限温度，管材壁厚厚的应采用下限温度。
⑹加热完毕,待连接件应迅速脱离加热器，并用均匀外力使待连接件端面完全接触，在接头处应形成均匀的∞型凸缘。
⑺热熔对接的熔接压力、吸热压力、冷却压力及时间根据热熔对接焊使用说明书设定。
⑻热熔对接焊连接≥110mm,壁厚＞10mm.热熔承插焊连接＜110mm.
⑼PE管道连接结束后，应进行接头外观质量检查，不合格者必须返工。
⑽PE管道连接应采用同种牌号、材质及相同SDR的管材和管件。
⑾为防止冻坏PE管道，严禁在不使用期间有存水现象
四、管道安装的一般规定
1、聚乙烯(PE)管道与钢管连接，但采用法兰连接时，应符合下列规定：
⑴应按金属管道法兰连接要求，将一个钢制法兰片焊接在待连接的钢管端部。
⑵应将另一个钢制法兰片（背压活套法兰）套入待连接的PE法兰连接件（跟型管端）的端部。
⑶应按PE管道连接要求，将法兰连接件平口端与PE管道进行热熔连接或对接。
⑷应将法兰垫片放入金属管道端钢制法兰片与法兰连接件端面，并应使连接面配合紧密。
⑸安装螺栓，应对称位置均匀紧固螺栓。
2、埋地PE给水管安装应符合下列规定：
⑴单管敷设时管槽底宽为：dn+0.3m(dn为聚乙烯管外径)，双管敷设：dn1+dn2+s+0.3m,(s=两管间设计净距)；s值0.2m(修复用电熔套管)。
⑵PE管道在地下连接时，管道槽底宽度不宜小于700mm。
管顶覆土深度：埋设在车行道下时，不应小于
0.8m；埋设在非车行道下时，不应小于0.6m;埋设在耕地、水田下时，不应小于0.8m。
（各地防冻层有差异，应根据实际情况作相应的调整）
⑶管道敷设时改变管道的方向，可以使用预先定制成型的弯头管件或利用管材的自然柔性（弯曲半径≥30-100倍管外径，根据管径、壁厚、材料确定）改变管道的方向。
但不应机械弯曲管材或用加热的办法弯曲管材。
⑷盘管敷设采用托管法时，拉力不得大于管材屈服拉伸强度的50‰。
⑸在管道弯头和三通处及与其他承插管口连接时应设置固定的混凝土镇墩，以防热胀冷缩造成管道的破坏。
⑹管道回填时，管道两侧及管顶200mm内的回填土不得含有坚硬的物体、冻土块，回填应分层夯实。
回填时间宜在一昼夜中气温最低的时刻，回填必须从管两侧同时回填，同时夯实。
⑺管道试压后的回填，宜在管道内充满水的情况下进行，管道敷设后不宜长时间处于空管状态。
⑻热熔连接和对接焊的管道应在管道完全冷却后再进行水压或气压试验。
⑼聚乙烯（PE）管不得用于输送热水。
⑽施工完成的PE管道严禁在管上冲击或钉金属钉及敲、打，重物碰、砸。
五、质量验收
1、中间验收
对于隐蔽管道安装完毕，进行水压或气压实验，由施工单位会同监理单位进行。
2、总体验收
总体验收条件：
（1）施工图、竣工图及设计变更文件。
（2）管材、管件和质保材料现场验收记录。
（3）隐蔽工程验收记录和中间实验记录。
（4）气压试验和通气能力检验记录。
（5）生活饮用水管道气体吹扫和消毒记录，卫生防疫部门出具的管道通气消毒合格报告。
（6）工程质量事故处理记录。
（7）工程质量检验评定记录。
六、成品保护要求：
1、施工完成的PE管道严禁在管上冲击或钉金属钉及敲打、重物碰、砸。
2、为防止冻坏PE管道，严禁在不使用期间有存水现象。
七、水压试验
气压试验按以下步骤进行：
1、管道应从下游缓慢注水，上游管顶及管道中的凸起点应设排气阀。
2、按设计工作压力的1.5倍进行水压试验，但冷水管不得小于0.6MPa，升压时间不小于10min，测定仪表的压力精度不应低于0.01MPa。
3、升压至规定试验压力，稳压1h，测试压力降不得超过0.05MPa，在30分钟内允许两次补压，升至规
定试验压力。
4、在工作压力的1.15倍状态下稳压2h，压力降不得超过0.03 MPa，同时检查各连接处，不得渗漏。
