转行做产品结构设计工程师，开始的路一定很艰难。但一旦入门，就意味着走出了只会打螺丝的生产线，进入到一个全新的阶段。成功转行之后，你一定会感谢自己当初的决定。以下是产品结构设计工程师入门需要掌握一些最基本的知识和工具。

一、国家标准、行业标准

产品结构设计工程师所在的行业必定是某个细分领域。产品在市场上销售，都会有相对应的通用国家标准或者行业标准进行约束。比如家用电器的通标《GB 4706.1-2005 家用和类似用途电器的安全》。以及产品特定的国家标准，比如消毒柜的特标《GB 17988-2008 食具消毒柜安全和卫生要求》。这些标准的条款需要深入学习和了解。我们所设计和产品结构必须是符合标准要求，符合安全性能的。因为它直接决定设计的产品是否合规合法，能否在市场上销售。国家标准、行业标准对于刚开始转行的结构设计工程师相对晦涩难以理解，需要通过不断开发产品，通过测试和验证所设计的产品来加深理解。

二、产品结构设计软件

掌握一种或多种结构设计软件是产品结构设计工程师最基本的要求，就像吃饭要用到碗筷，必须达到非常熟练的程度。刚开始不一定很熟练，但随着不断使用软件设计产品，最终会得心应手。目前主流的设计软件有Creo、UG、Solidworks等，这几款软件侧重不同。Creo主要应用于产品结构设计，UG主要应用于模具设计与制造，Solidworks主要使用在机械设计与制造。但软件之间通过stp通用化格式，产品结构模型都是可以相互打开和修改，所以不存在限定使用一个软件。产品结构设计工程师一般推荐学习和使用Creo软件，它是针对产品结构设计而开发的软件。

三、材料知识

工程师拿到立项书和工业设计ID后，需要根据立项书的功能、结构和外观要求选择对应的材料。比如需要透明色的结构选择ABS、GPPS等透明材料；需要防火的结构选择ABS阻燃、PBT+玻纤等材料；食品接触的零部件选择食品级PP等材料；根据使用的温度条件，需要耐高温的选择PP、SUS201、SUS304等材料。工程师需要掌握所在行业常用材料的物理、化学和机械性能，以便在设计时选择符合成本，同时能达到设计性能的材料。

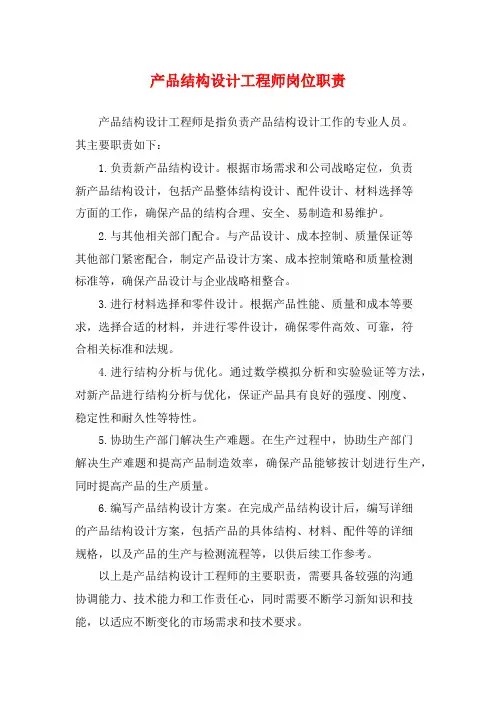

产品结构设计工程师岗位职责

产品结构设计工程师是指负责产品结构设计工作的专业人员。其主要职责如下：

1.负责新产品结构设计。根据市场需求和公司战略定位，负责新产品结构设计，包括产品整体结构设计、配件设计、材料选择等方面的工作，确保产品的结构合理、安全、易制造和易维护。

2.与其他相关部门配合。与产品设计、成本控制、质量保证等其他部门紧密配合，制定产品设计方案、成本控制策略和质量检测标准等，确保产品设计与企业战略相整合。

3.进行材料选择和零件设计。根据产品性能、质量和成本等要求，选择合适的材料，并进行零件设计，确保零件高效、可靠，符合相关标准和法规。

4.进行结构分析与优化。通过数学模拟分析和实验验证等方法，对新产品进行结构分析与优化，保证产品具有良好的强度、刚度、稳定性和耐久性等特性。

5.协助生产部门解决生产难题。在生产过程中，协助生产部门解决生产难题和提高产品制造效率，确保产品能够按计划进行生产，同时提高产品的生产质量。

6.编写产品结构设计方案。在完成产品结构设计后，编写详细的产品结构设计方案，包括产品的具体结构、材料、配件等的详细规格，以及产品的生产与检测流程等，以供后续工作参考。

以上是产品结构设计工程师的主要职责，需要具备较强的沟通协调能力、技术能力和工作责任心，同时需要不断学习新知识和技能，以适应不断变化的市场需求和技术要求。

产品结构工程师的主要职责

1.产品结构设计：产品结构工程师需要根据客户的需求和产品的功能要求，设计出合适的产品结构。他们需要了解材料的性能和特点，使用计算机辅助设计工具进行结构设计和模拟分析，确保产品的结构能够承受预期的负载和应力，同时具有足够的稳定性和耐久性。

2.技术规范和标准：产品结构工程师需要熟悉相关的技术规范和标准，如ISO、ASTM和ASME等。他们需要根据这些规范和标准，确保产品的设计和制造符合相关的技术要求和安全标准。

3.材料选择和测试：产品结构工程师需要选择合适的材料用于产品的结构。他们需要了解不同材料的性能和特点，评估其适用性和可靠性。他们还需要进行各种测试和试验，验证材料的力学性能和耐久性，确保产品的结构符合设计要求。

4.制造工艺和工艺优化：产品结构工程师需要与制造商合作，确保产品的结构能够在制造过程中得到有效实施。他们需要了解制造工艺和工艺流程，提供相应的设计建议和优化方案，以提高产品的质量和生产效率。

5.产品质量控制：产品结构工程师需要参与产品的质量控制过程，确保产品的结构符合设计要求和质量标准。他们需要与质量控制团队合作，制定相应的检验和测试方案，跟踪产品的质量问题并提供解决方案。

6.问题解决和改进：产品结构工程师需要解决产品设计和制造过程中的问题，并提供相应的改进方案。他们需要与团队成员和其他相关人员合作，分析和评估问题的根本原因，找到合适的解决方案，并进行相应的改进和优化。 7.文档编制和报告撰写：产品结构工程师需要编制相关的设计文档和报告，记录产品的结构设计和性能评估结果。他们需要清晰准确地描述产品的结构和功能，以便其他人员理解和参考。

综上所述，产品结构工程师主要负责产品的结构设计和开发，确保产品的结构安全可靠、符合技术规范和客户需求。他们需要具备扎实的工程知识和技术能力，同时具备良好的团队合作和沟通能力，以确保产品在设计和制造过程中的质量和可靠性。

电气设备结构设计的方法

1 / 23 电气设备结构设计的方法 1. 结构设计的重要性 2. 结构设计包含的内容 3. 新产品开发的过程 4. 新产品设计要解决的问题 5. 电磁兼容 6. 接地防静电设计 7. 结构设计的热设计 2 / 23

一.结构设计的重要性

1.不论什么电气设备的设计都离不开结构设计。产品结构设计与工艺

技术的好坏，对产品的功能、电气性能及使用寿命起着决定性作用。

2.产品造型会对消费者产生引导作用，直接影响产品的竞争力。

二．结构设计包含的内容

1.满足电气产品的安装要求

2.满足电气产品电性能的要求，比如安全接地，屏蔽等要求

3.满足产品适应环境的要求，包括散热和三防的要求，户外产品要求

更严格

4.满足产品使用和运输要求，包括吊装，使用和运输过程中的隔振、

缓冲等设计。

5.为携带方便减轻重量减小体积降低成本的设计

6.为方便操作和美观进行的人机关系的设计。

结构设计是为了满足电子设备的各项工能、电性能，以及电子设备

能在各种给出的既定环境下正常工作所进行的设计，既包含原始设计

也包括改进设计和升级换代的设计。

三、新产品开发过程

新产品开发流程：立项- 市场调研、项目评审-产品开发-试制验证-

设计工艺修改-新产品推出 3 / 23 市场调研：是在立项后对用户需求和现阶段市场上同类产品的调查分

析和信息收集。目的在于确定产品的定位及本项目的可行性。输出结

果是计划任务书和技术任务书。

产品开发：包括概念设计、详细设计、设计（工艺）评审、设计修改

工艺策划和样机试制。

四．新产品设计方法

1.概念设计

在满足产品整机要求的前提下，让设计有创新元素。只提出功能概念，

没有任何外形限制，就是概念设计

诺基亚概念手机 4 / 23

三星概念手机

标志的概念车 5 / 23

宝马的概念车

概念设计的意义：

1）概念设计是今后结构设计的主流思想。

2）概念设计才有创新，有创新才有竞争力

3）概念设计能挖掘出让人耳目一新的产品 6 / 23 4）一个好的创意会带来好的买点和直接的经济效益。

结构设计：产品设计指南

1 结构设计：产品设计指南

产品的结构设计是有规律可循的，结构设计指南是由多代机械工程师通过真实的产品开发经验和教训总结而得，具有非常高的结构设计指导价值。牛顿说过：如果说我比别人看得更远些，那是因为我站在了巨人的肩上。一个成功的产品结构设计离不开对设计指南的遵循，机械工程师掌握了结构设计指南，就相当于牛顿站在了巨人的肩上。

常见的结构设计指南包括：面向装配的设计指南、塑胶件设计指南、钣金件设计指南和压铸件设计指南等，具体的指南可参考机械工业出版社出版的《面向制造和装配的产品设计指南》一书，掌握了这些指南，产品开发才有可能以更低的开发成本、更短的开发周期和更高的产品质量进行。

例如，面向装配的设计指南的主要内容有：减少零件数量、简化产品结构、零件标准化、产品模块化、设计稳定的基座、设计导向特征、零件先定位后固定、防错的设计、人机工程学的设计等等。 2 产品结构设计通过遵循面向装配的设计指南，提高产品的可装配性，从而提高产品装配效率、减少产品装配错误和装配时间、提高产品装配质量等。上海磨石建筑培训。

机电产品结构设计

1

基础篇 2 第1章产品结构设计概述

──────────────────────────────────

现代产品的开发设计，手段和方法越来越先进，分工越来越细，专业化程度越来越高。就一款机电产品的设计而言，一般包括概念设计、方案设计、造型设计、结构设计、控制设计和模具设计等方面的内容，这就要求工业设计师、机械工程师、电子工程师、软件工程师等专业设计人员合理分工，紧密协作。

产品结构既是外部形式的承担者，同时也是内在功能的传达者，是产品功能得以实现的前提。因此，产品的结构设计是产品设计的重要环节，对产品功能的实现起着至关重要的作用。

1.1产品设计概述

1.1.1产品开发与产品设计

产品开发要求能够为现有的市场带入全新的观念，而产品开发的过程是一系列活动的整合。这一整合包括从最初的产品外观构想、功能设定，到市场分析定位、市场开发、技术实现、研发生产计划以及确保各项计划有效落实的设计管理等诸多方面的内容。有时甚至包括制订新产品的市场发售渠道、推广宣传计划等。

产品设计包含在产品开发的过程之中，由各项符合市场开发和商业运作的技术活动构成。它包括对产品构想进行符合技术规范要求的发展，新思路的发展，以及将技术因素融合到新产品之中。而产品开发所涉及的商业、金融管理等全部活动以及产品销售市场与渠道的开拓活动，并不是产品设计过程所必须包括的内容。

产品开发过程与设计过程都不包括产品的制造过程。然而，制造过程的规划往往被认为是产品开发过程的一个组成部分。通常，产品设计工作与生产制造计划是同时进行的。如何将这两项工作高效地结合在一起，是现代工程设计人员必须面临的主要任务之一。

小家电结构工程师岗位职责

小家电结构工程师是负责设计和开发小型家用电器的专业人员。他们的主要职责包括但不限于以下几个方面：

1. 产品结构设计，小家电结构工程师需要根据产品需求和功能要求，进行产品结构设计。这包括制定产品的整体结构方案、材料选择、零部件设计等，确保产品的稳定性、安全性和可靠性。

2. 技术方案制定，结构工程师需要根据产品的功能和性能要求，制定相应的技术方案，包括结构设计方案、工艺流程、零部件选型等，并对技术方案进行评估和优化。

3. 产品改进和优化，负责对现有产品进行结构改进和优化，提高产品的性能和质量，并降低成本。通过分析产品使用过程中出现的问题，提出改进方案并进行实施。

4. 与其他部门的协作，与产品设计、工艺、质量等相关部门密切合作，协助解决产品设计和生产过程中的技术问题，确保产品的设计方案得以顺利实施。

5. 技术支持与培训，为生产部门提供技术支持，解决生产过程中的技术问题，并对生产人员进行相关技术培训，确保生产过程中的技术要求得到满足。

6. 质量控制，负责制定产品结构的质量控制标准和流程，确保产品结构设计符合相关标准和法规要求，保证产品的质量和安全性。

总的来说，小家电结构工程师需要具备扎实的工程知识和设计能力，能够独立完成产品结构设计和改进工作，同时需要与多个部门进行协作，确保产品的结构设计符合要求，并且能够满足市场和用户的需求。

结构工程师必须掌握的EMC结构设计知识

1.EMC简单介绍

EMC的概念：

电磁兼容（Electromagnetic Compatibility , EMC）其定义为“设备和系统在其电磁环境中能正常工作且不对环境中任何事物构成不能承受的电磁骚扰的能力”。

EMC包含两个方面的意思，首先，设备能够抵抗所接受到的干扰而正常工作(即EMS)；其次，设备所发射的电磁干扰不能影响其它设备的正常工作(即EMI)。生活中的EMC：

飞机上限制使用手机等电子设备，是因为手机等有可能会对机载设备造成电磁干扰，引起机载设备性能下降或者功能丧失，影响飞机飞行安全。

有时乘客会偷偷使用手机，为什么没有“引起机载设备性能下降或者功能丧失”？这是因为飞机的“电磁兼容性”设计有很高的安全裕度。

随着电子电气设备越发密集的应用，电磁兼容性引起工业制造领域各设备制造商的广泛关注，民用飞机电磁兼容性设计验证更是有着严格的适航要求。电磁兼容性设计工作基于一个重要的现象：电子电气设备在正常工作时，既对外部空间发射电磁能量，也容易被外来电磁能量干扰。

现代民机作为高度集成各种电子设备的精密系统，任何关键设备的正常工作受到影响，后果都将不堪设想。例如，飞机若想按照事先规划的航路飞行以确保空域畅通和绝对安全，在飞行中需要时刻与地面塔台保持联系，这有赖导航系统的准确定位，且通信系统能快速清晰传达和接收信息。如果电磁兼容工作不到位，同时工作的其他设备所发射的电磁能量经过叠加，可能超过一般设备的耐受上限，通过线缆传导或者空间耦合等机理进入通信、导航等系统，轻则降低系统工作性能，重则损坏电路，使系统彻底失效。

电磁干扰作为一种可传播的能量，从发射源产生通过耦合路径最后到达受影响设备。上述三者即电磁兼容三要素。民机设计师通过“三要素”开展电磁兼容工作。比如，在设计初期，通过优化“发射源”的设计，使其降低无意泄漏的电磁能量；在系统安装集成阶段，通过增加敏感设备之间的隔离距离，“切断”耦合路径；在系统验证阶段，如果发现了电磁兼容问题，再针对性地为问题设备增加屏蔽层。

生活家电产品外观设计

一、外观设计要新颖

与公司和企业相比，一个好的产品设计不仅可以帮助公司和企业解决市场产品的同质化竞争，还可以拉开与竞争对手的差异。也是公司和企业在竞争中提升品牌形象的关键因素。

那么这些前提条件是如何满足购房者的心理需求的呢？把你的产品细节设计的丰富多彩是很有必要的。所以产品细节的精准解决，对买家喜不喜欢起着关键作用。

产品的细节设计在产品外观设计中总是具有锦上添花的效果。再复杂的产品，当我们深入分析观察的时候，还是能看出它是由很多细节组成的。广告设计中的平面元素在产品外观设计中有很多用途。一个优秀的产品外观设计，会根据设计师的设计理念，将平面广告设计与产品的细节、外观、功效相结合，表现出产品外观设计各个层面的一致性和融合性。设计师在设计产品外观细节时，平面元素的融入会使设计越来越丰富，使产品具有更大的企业品牌形象附加值和经济效益。所以好的产品设计还是要从产品设计的细节入手。

二、结构设计创新与模具简化

在完成产品外观设计时，结构设计的创新要满足产品基本功能的要求，模具的设计要简化。作为结构工程师，你要对模具有孪生的了解，充分了解模具的基本结构，产品的成型方法，模具的脱模方法。只有这样，你才能保证产品在大批量生产中的顺利生产。

产品结构工程师报考条件

引言

产品结构工程师是一个负责产品设计和结构方案的专业职位，他们需要具备一定的技术和知识背景。本文将详细探讨产品结构工程师的报考条件，包括学历要求、专业背景、技能要求等方面。

学历要求

作为一个专业性较强的职位，产品结构工程师的学历要求较高。通常，报考产品结构工程师需要具备以下学历要求：

1. 本科学历：报考者通常需要具备工科或相关学科的本科学历。例如，机械工程、材料工程、电子工程等专业。

2. 研究生学历：有些高级职位要求报考者具备研究生学历，可以是硕士学历或博士学历。这将更加有助于报考者在产品结构设计和技术实施方面具备更深入的理论基础和实践经验。

专业背景

报考产品结构工程师需要具备相关专业背景。以下是一些常见的专业背景要求：

1. 机械工程：机械工程是产品结构工程师最常见的专业背景之一。这个专业涉及机械原理、结构设计和创新，为产品结构工程师提供了必要的技能和知识。

2. 材料工程：材料工程专业涉及材料的性质、结构和应用。产品结构工程师需要了解不同材料的特点和适用性，以便在产品结构设计中做出合理的选择。

3. 电子工程：产品结构工程师在设计中通常需要考虑到电子元件的布局和结构。因此，电子工程专业可以为报考者提供相关的背景知识和技能。

技能要求

除了学历和专业背景，产品结构工程师还需要具备一定的技能和能力。以下是一些常见的技能要求：

1. 结构设计：产品结构工程师需要具备良好的结构设计能力。他们应该能够将设计要求转化为切实可行的结构方案，并利用相关软件进行结构分析和优化。 2. 图纸设计：产品结构工程师需要具备图纸设计的能力。他们需要熟练掌握CAD软件，能够绘制精确的产品图纸和工程图。

3. 项目管理：产品结构工程师通常需要在项目中担任技术负责人的角色。因此，他们需要具备良好的项目管理能力，能够协调团队，合理分配资源，并按时完成项目任务。

4. 沟通能力：产品结构工程师需要和团队成员、上级和客户保持良好的沟通。他们应该能够清晰地表达自己的想法和意见，并理解他人的需求和要求。
