蒸发式冷凝器技术特点
蒸发式冷凝器的特点ss
蒸发式冷凝器的特点以及在系统中使用应注意问题孙松一、前言冷凝器是制冷系统中的高压端放热设备，属制冷系统中必不可少的四大基本部件之一。
其主要功能是将吸收了热量转变成气体制冷剂中的热量通过某种冷却介质交换掉，而使制冷剂冷凝转变为液态，制冷剂达到重复利用的目的。
根据冷却介质的不同，常用冷凝器有三种型式：水冷式、空冷式和蒸发冷却式。
1风冷式：一般用于小型简单的制冷系统中，通过自然环境中空气冷却放热，受进口干球温度和换热温差大小的影响。
制冷剂的冷凝温度高压缩机排气压力高，耗能大。
2水冷式：有立式和卧式之分。
通过水的温升吸收比热特性带走热量，采用循环水，水的热量再通过冷却塔散掉，安装复杂，单位热量水的循环量大，制冷剂冷凝温度适中。
3蒸发式冷凝器：主要依靠冷凝管处水膜强制蒸发来吸收制冷剂的热量。
在结构设计上把冷却塔的功能（水的喷淋、循环冷却、水池、水泵）和水冷凝器（冷凝盘管）有效的集合在一起，结构紧凑，安装简单，节水节电。
其冷凝温度由自然环境中空气的湿球温度所决定，冷凝温度低，制冷压缩机的排气温度压力低，压缩机制冷量提高，轴功率下降。
相比其他形式冷凝器耗能最低。
二、蒸发式冷凝器的发展史：1、蒸发式冷凝器由于其高效、节能、安装方便占空间少等优点。
近年来新建和改建的中大型制冷系统中已逐渐取代壳管式冷凝器而得到广泛应用。
但实际上在七十年代我国制冷行业就已推出这种产品，只是由于中国加工制作工艺落后，产品在耐腐蚀、运转部件的寿命上以及换热盘管本身材质问题上无法突破而失去市场，大部分采用水冷冷凝器。
进入90年代，外国具有先进技术的蒸发式冷凝器大量进入我国，其中具有代表性的是美国巴尔的摩公司和益美高公司。
在几年的使用中人们逐渐认识到这种产品的优点。
我国的制冷同行们也不甘落后，在吸收外国先进技术和经验的同时结合我国的工艺技术条件，许多厂家推出了各具特点多样式多品种的蒸发式冷凝器。
三、 各种型式的蒸发市冷凝器的特点：1）、综合国内市场所销售和安装的蒸发式冷凝器在结构型式上主要有以下集中类型（见下图）：2）、这几种型式的蒸发冷的特点：A ：结构简单，加工制作容易，体积小耗材少，所配用水泵和轴流风机的功率相比其他型式小。
蒸发式冷凝器原理
蒸发式冷凝器原理随着科技的发展，人们对于环保、节能、高效的需求越来越高。
在空调、制冷等领域，蒸发式冷凝器逐渐成为一种重要的设备。
本文将从蒸发式冷凝器的原理、工作过程、应用领域等方面进行详细介绍。
一、蒸发式冷凝器的原理蒸发式冷凝器是一种利用水的蒸发来降温的设备，其原理基于热力学中的“蒸发热”。
蒸发热是指物质从液态转变为气态时所吸收的热量，也就是水从液态变为气态所需吸收的热量。
蒸发热的大小与物质的种类、温度、压力等因素有关。
蒸发式冷凝器的原理就是利用水的蒸发所吸收的热量来降低空气的温度。
具体来说，蒸发式冷凝器内部有一片蒸发媒介，通常是一些高分子材料，如纤维素、聚酰胺等。
这些材料可以吸收水分，当水分被吸收后，媒介表面的温度会降低，从而将周围空气中的热量吸收进去，使空气的温度得到降低。
二、蒸发式冷凝器的工作过程蒸发式冷凝器的工作过程主要包括水循环、空气流动和蒸发冷却三个部分。
1. 水循环蒸发式冷凝器内部有一个水箱，水箱中的水通过水泵被送到蒸发媒介上，被蒸发媒介吸收后，形成水蒸气。
水蒸气经过蒸发媒介的表面，与周围空气接触，使空气中的热量被吸收。
随着水蒸气的吸收，蒸发媒介表面的温度会逐渐升高，水分也会逐渐被耗尽。
2. 空气流动蒸发式冷凝器内部有一个风扇，风扇会将周围的空气吸入蒸发式冷凝器内部，经过蒸发媒介的表面，与水蒸气接触，使空气中的热量被吸收。
吸收了热量的空气被风扇再次吹出蒸发式冷凝器，形成冷风。
3. 蒸发冷却蒸发式冷凝器的蒸发冷却原理就是利用水的蒸发吸收空气中的热量，从而使空气的温度下降。
水的蒸发过程需要吸收热量，当水分被蒸发媒介吸收后，蒸发媒介表面的温度会降低，从而将周围空气中的热量吸收进去，使空气的温度得到降低。
三、蒸发式冷凝器的应用领域蒸发式冷凝器的应用领域非常广泛，主要应用于以下几个方面： 1. 空调领域蒸发式冷凝器在空调领域中的应用非常广泛，特别是在干燥气候的地区。
相比于传统的制冷方式，蒸发式冷凝器具有更高的能效和更低的能耗，同时也能够达到更好的空气湿度调节效果。
浅谈地铁通风空调中蒸发式冷凝(冷却)技术的应用
浅谈地铁通风空调中蒸发式冷凝（冷却）技术的应用摘要：阐述了蒸发式冷凝技术原理，并围绕蒸发式冷却技术与蒸发式冷凝技术相结合的技术方案进行探讨与分析，以供参考。
关键词：地铁通风空调系统；蒸发式冷凝技术；应用引言：在地铁工程运行与使用过程中，如果不处理好通风制冷问题，就会给人们的生活与健康带来负面影响。
而通风空调的运用则很好的解决了这一问题。
目前，蒸发式冷凝（冷却）技术在地铁通风空调中具有极高的应用价值，该项技术在各方面都具有突出优势，因此针对其在地铁工程中的应用与发展具有重要意义。
一、蒸发式冷凝技术原理蒸发式冷凝技术的运用主要采用蒸发式冷凝器，该设备在各方面优势都比较突出，例如节水、高效、结构简单等等，如下图为该设备的原理图。
蒸发式冷凝器采用空气与水这两个介质实现冷却，其中喷淋装置会向板式换热器表面喷洒循环水，并形成一层水膜，管内有高温气态制冷器，其热量被循环水吸收，并冷却为液体，而循环水部分蒸发后与空气一起排出，集水盘则接收剩下的部分。
风机的作用则是利用空气来蒸发冷凝盘管表面的水膜，水滴在吸热之后就会下落，然后利用空气进行冷却。
二、蒸发式冷却技术与蒸发式冷凝技术相结合的方案相较于其他冷凝装置，蒸发式冷凝器在地铁通风空调系统具有更强的适用性，首先，该项技术不会占用地铁车站大量空间，对美观不会产生较大影响，在经济成本方面也具有突出优势。
而为了使蒸发式冷凝器能耗得到进一步控制，还可以将蒸发冷凝技术与冷却技术结合到一起，将室外入口空气状态参数降低，以此来保障蒸发式冷凝器的效率，并且基于制冷量相同的条件，使机组换热面积得以减小，如此一来机组尺寸就进一步降低。
1 直接蒸发冷却器与蒸发式冷凝器相结合将填料设置在蒸发式冷凝器的进风口，然后将淋水系统布置在上部，具体如下图所示。
根据上图，室外空气通过填料预冷，使空气干球温度与循环冷却水温度得到控制，进而使制冷系统的冷凝压力与冷凝温度降低，以此改善蒸发式冷凝器制冷系统的性能。
上海宝丰蒸发式冷凝器参数表

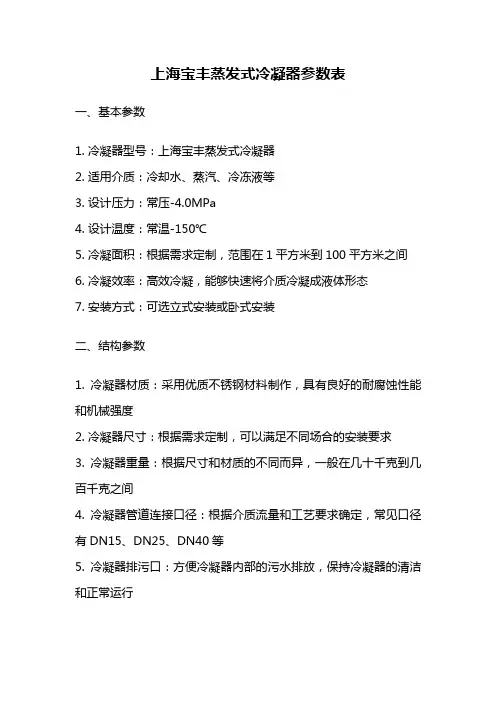

上海宝丰蒸发式冷凝器参数表一、基本参数1. 冷凝器型号：上海宝丰蒸发式冷凝器2. 适用介质：冷却水、蒸汽、冷冻液等3. 设计压力：常压-4.0MPa4. 设计温度：常温-150℃5. 冷凝面积：根据需求定制，范围在1平方米到100平方米之间6. 冷凝效率：高效冷凝，能够快速将介质冷凝成液体形态7. 安装方式：可选立式安装或卧式安装二、结构参数1. 冷凝器材质：采用优质不锈钢材料制作，具有良好的耐腐蚀性能和机械强度2. 冷凝器尺寸：根据需求定制，可以满足不同场合的安装要求3. 冷凝器重量：根据尺寸和材质的不同而异，一般在几十千克到几百千克之间4. 冷凝器管道连接口径：根据介质流量和工艺要求确定，常见口径有DN15、DN25、DN40等5. 冷凝器排污口：方便冷凝器内部的污水排放，保持冷凝器的清洁和正常运行三、性能参数1. 蒸发温度：根据介质的不同而异，一般在0℃到100℃之间2. 冷凝温度：根据介质的不同而异，一般在30℃到150℃之间3. 冷凝器冷却水流量：根据介质的不同而异，一般在0.5立方米/小时到10立方米/小时之间4. 蒸发器制冷量：根据介质的不同而异，一般在1千瓦到100千瓦之间5. 蒸发器制冷效率：根据介质的不同而异，一般在70%以上6. 冷凝器噪音：低噪音设计，确保冷凝器运行时的安静环境四、其他参数1. 冷凝器维护：定期进行冷凝器的清洗和保养，确保冷凝器的正常运行和寿命2. 冷凝器安全保护：具备过压、过温、过流等安全保护功能，确保设备的安全运行3. 冷凝器应用范围：广泛应用于制冷、空调、化工、医药等行业，满足不同领域的冷凝需求4. 冷凝器优势：采用蒸发式冷凝技术，具有高效、节能、环保等优点上海宝丰蒸发式冷凝器是一种适用于不同介质的冷凝设备，具有良好的耐腐蚀性能和高效的冷凝效率。
其结构紧凑，安装方式灵活，能够满足不同场合的需求。
同时，该冷凝器具备安全保护功能和低噪音设计，能够保证设备的安全运行和使用环境的舒适。
蒸发式冷凝器的特点及其应用
立式 卧式 蒸发式
ｌ ＃ ｝
空气冷却式
板式
注 ：２家冷库中 ， ６ 美国 ５ ８家和 加拿大 ４家有的冷库采用 ２种型式 的冷凝 器
蒸发式冷凝器具有节水 、 节电和结构紧凑 、 占 地面积小等优点 ． 是一种能源节约型产品。 具有 良 好的发展前景。从 ２ Ｏ世纪 ７ Ｏ年代起 ． 国际上发 达国家开始改用蒸发式冷 凝器代替水冷式 冷凝 器。表 ｌ 显示美国等的冷库 中已普遍采用蒸发式 冷凝器。由于蒸发式冷凝器的循环水流量仅为水
（ ）高效脱水器 （ ４ 挡水板 ） 。挡 水板能将热 湿空 气 中夹 带 的水 滴 挡住 ， 少 水耗 。挡 水 板 通 减
常由耐腐蚀 的 Ｐ Ｃ材料制 成， Ｖ 分组装于机 组内， 易于拆卸 。目前各厂的挡水 板效率均较高 ， 据称 水的飘逸率仅 ００ １ 一 ．０ ％。 ．０ ％ ００ ２
表 １ 对６ ２家冷库 所用冷凝器型式 的调查…
冷凝秣型式
是利用流经换热盘管的水膜 中部分水 的汽化潜
热 ， 与风冷式 和水 冷 式 冷 凝 器 利 用 显 热来 吸收 这
§｝ ＃ ｌ－ ｆ ｛｝ ｆ ￥ ｉ ｊ ｛ ｛ ｛ ％ 。 、｝ Ｌ ｝ 制冷剂蒸气的热量是完全不 同的。 ｌ ｛ ： ８ ｉ ｌ 溶 ．
采用的是上海交通大学设计 的高效 、 低噪声专用
风机 。
（ ）喷淋水管和喷嘴。喷淋水的水量配置和 ３
均匀布水对蒸发式冷凝器盘管的换热效果有很大
影响。根据经验 ， 喷淋水量 以能全部润湿盘管表 面、 形成连续的水膜为最佳 ， 以获得最大的传热系 数， 并减少水垢 。水量过大 ， 反而不利 于热交换 ， 同时会造成水泵功率增大。多数厂采用大型防堵 式喷淋嘴（ Ａ Ｓ 由 Ｂ 塑料制成） Ｐ Ｃ制成的布水 和 Ｖ
蒸发式冷凝器有什么优势？
蒸发式冷凝器有什么优势？
蒸发式冷凝器是一种热交换器，常用于工业生产过程中的热量回收。
相比于其
他类型的冷凝器，蒸发式冷凝器具有以下优势：
1. 高效率
蒸发式冷凝器采用了先进的蒸发技术，通过使硬化的溶液在真空的低温环境下，从而快速蒸发并本质上净化水，达到良好的冷却效果。
相比较传统水冷方式，其热交换效率更高一些，因为蒸发过程需要的能量比水冷方式少。
2. 节约用水
在传统的水冷方式中，需要大量的水循环冷却，相比而言，蒸发式冷凝器因采
用蒸发技术，不需要大量水进行循环冷却，从而能够节约大量的用水消耗，使得制程更加环保。
3. 更加适合高温高湿度环境
由于在高湿度环境中溶液的蒸发更加困难，传统的冷凝方式难以实现其高效的
工作表现。
而蒸发式冷凝器采用了蒸发技术，再加上本质上净化水的特性，使得其能够适应高温高湿度环境中长时间的运行，不会因为水污染而失效。
4. 适用于大规模生产
蒸发式冷凝器在生产过程中处理大量的液体时表现得更好。
在多种大规模生产中，如制药、石化、化工、食品等行业，蒸发式冷凝器的应用具有极高的适用性，在处理液体时能够达到最优的处理效果，不会因为生产过程的变化而因此降低效率。
总之，蒸发式冷凝器具有结构简单，易于操作维护，并拥有高效率、节省用水、适应高温高湿度环境以及适用于大规模生产等优点，被广泛应用于各行各业的生产过程中。
蒸发式冷凝器的设计与应用
蒸发式冷凝器的设计与应用摘要：蒸发式冷凝器是一种常用的热交换器，广泛应用于化工、制药、食品、能源等领域。
它通过将热量从高温的气体或液体转移到低温的冷却介质，实现了能量的转换和利用。
本文主要介绍了蒸发式冷凝器的设计与应用，对于提高蒸发式冷凝器的性能和应用价值具有重要意义。
关键词：蒸发式冷凝器；设计；应用1蒸发式冷凝器工作原理蒸发式冷凝器是一种广泛用于空气调节系统、冷冻机组和其他制冷设备中的设备，它的作用是将水或蒸汽从空气或其他气体中凝结出来。
蒸发式冷凝器的工作原理如下：（1）工作介质：蒸汽或水。
蒸发式冷凝器中通常使用蒸汽或水作为工作介质，这取决于应用的具体场合和要求。
（2）工作过程：当蒸汽或水进入蒸发式冷凝器时，它会通过蒸发器进入蒸气室中。
在蒸汽室中，蒸汽或水与热交换器中的热源接触，从而产生蒸汽或水蒸气。
（3）冷凝过程：蒸汽或水蒸气进入冷凝管或散热器，在这里，它与周围的空气或水接触。
由于温度差异的存在，蒸汽或水蒸气会冷凝成水。
这个过程会释放热量，因为凝结过程会将热量转移到周围的空气或水中。
（4）循环：冷凝后的水被回收，然后重新循环流回蒸发器中，等待下一次蒸发过程。
综上所述，蒸发式冷凝器通过将工作介质（蒸汽或水）引入到蒸汽室中，然后使其蒸发，并通过冷凝过程将其冷凝成水，从而实现水/蒸汽从空气或其他气体中凝结出来的目的。
2蒸发式冷凝器主要设计参数的选择2.1冷凝温度和进风湿球温度的选择冷凝温度是指在蒸发式冷凝器中，冷凝器内部的温度。
选择冷凝温度时，需要考虑到冷凝器的工作效率和能耗。
一般来说，冷凝温度越低，冷凝器的效率越高，但能耗也会相应增加。
因此，需要根据具体的使用情况和要求来选择合适的冷凝温度。
进风湿球温度是指进入蒸发式冷凝器空气的湿球温度。
选择进风湿球温度时，需要考虑到空气的湿度和温度对冷凝器影响。
一般来说，进风湿球温度越高，冷凝器的效率越低，因为空气的湿度会影响冷凝器的蒸发效率。
因此，需要根据具体的使用情况和要求来选择合适的进风湿球温度。
蒸发式冷凝器的特点及其应用
蒸发式冷凝器的特点及其应用1.高效率：蒸发式冷凝器具有高热传递系数，热传递效率较高。
通过增大传热面积和优化传热流体的流动方式，可以进一步提高传热效率。
2.节能：蒸发式冷凝器通过蒸发传热的方式实现冷凝，相比传统冷凝方式可以节约大量能源。
蒸发式冷凝器一般可以将废热利用，进一步提高能源利用效率。
3.简单操作：蒸发式冷凝器的操作相对简单，只需要调节进出口流体的温度和流量即可实现冷凝效果。
此外，蒸发式冷凝器还具有较好的自动调节性能，可以适应不同工艺条件下的操作需求。
4.高传质效果：蒸发式冷凝器由于采用蒸发传热方式，可以实现传质、传热双重作用。
在液体混合物的分离和纯化过程中，蒸发式冷凝器可以实现较好的分馏效果，提高产品的纯度。
1.化工工业：蒸发式冷凝器常用于化工过程中的蒸汽回收和废气处理。
通过将蒸发式冷凝器与其他设备结合使用，可以实现热能的回收利用和废气的净化处理，提高能源利用效率和环境保护效果。
2.制药工业：蒸发式冷凝器在制药行业中常用于溶剂的回收和纯化。
通过蒸发传热方式，可以将有机溶剂从溶液中蒸发出来，实现溶剂的回收和纯化，提高产品的纯度和质量。
3.食品工业：蒸发式冷凝器在食品行业中常用于浓缩和干燥过程。
通过蒸发式冷凝器，可以将食品原料中的水分蒸发出来，实现食品的浓缩和干燥，提高产品的储存稳定性和品质。
4.动力工业：蒸发式冷凝器在动力行业中主要用于发电厂和工业锅炉的冷凝回收。
通过将锅炉排出的高温废气在蒸发式冷凝器中进行冷凝，可以回收其中的热能，提高发电厂和锅炉的能源利用效率。
总的来说，蒸发式冷凝器具有高效率、节能、简单操作和高传质效果等特点，适用于化工、制药、食品和动力等多个领域。
它在能源回收、废气净化、溶剂回收、食品浓缩和发电回收等方面发挥着重要的作用，对提高能源利用效率和产品品质有着重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蒸发式冷凝器技术特点
蒸发式冷凝器是利用盘管外的喷淋水部分蒸发时吸收盘管内蒸发式冷凝器。
高温气态制冷剂的热量而使管内的制冷剂逐渐由气态被冷却为液态。
蒸发式冷凝器是由冷却管组、填料、淋水器、轴流风机、集水槽、水泵、收水器、箱体等部件组成。
蒸发式冷凝器根据用户的不同，换热管采用多种形式，常用的有碳钢热浸锌管（又分圆管和椭圆管）、铝合金管（国内唯一一家北京和海益品牌采用铝锰合金管材）、不锈钢管（又分314/316圆管、波接管）；其中碳钢热浸锌型蒸发式冷凝器为最早开始使用的产品且占有国内大部分的用户主要用于高压气体冷凝、冷却，适用压力范围在0—30MPa；铝合金型蒸发式冷凝器为新型节能型新一代产品适用于冰机制冷剂冷凝，适用压力范围在0—5MPa；不锈钢管蒸发式冷凝器主要用在一些化工厂的腐蚀性气体冷却及冷凝工艺中。
一、蒸发式冷凝器的运行原理
喷淋水由水泵将集水槽中的水输送到蒸发式冷凝器顶部的喷淋管，经喷嘴喷淋到冷凝排管的外表面形成很薄的水膜，水膜中部分水吸热后蒸发为水蒸气，其余落入集水槽，供水泵循环使用。
轴流风机强迫空气从顶部和侧壁下部被吸入流经盘管，填料、饱和热湿空气则被排到周围大气中，热湿空气中夹带的部分水滴通过收水器截留，有效地控制水滴飘散损失，散失致大气中的水蒸气在系统中由浮球阀控制补充冷却水。
二、蒸发式冷凝器的产品特点
1、冷凝盘管采用超长特制专供钢管，在水中经2.5MPa气压严格试验，整体在近430℃高温热浸锌。
2、箱体采用进口或国产优质镀锌板材，可选用静电喷塑工艺，集水槽可选用不锈钢板。
3、风机选用专用高效，低噪轴流风机，专用风机具有较高射程，防止热空气回流。
4、水泵采用小功率，大流量，低扬程为户外型设计并可根据客户要求装配除垢仪。
5、布水、高效收水器和冷却填料采用大流量、防堵塞的喷嘴，精密计算连续均匀的覆盖，杜绝管壁出现水膜“干点”，优质PVC材料制成，抗老化，风阻小沟状吸水器，使水的飘水率控制在0.001%以下，冷却填料为蜂窝式横流结构，适宜循环水冷却
6、小流量冷却循环水在冷凝盘管蒸发，气氨在冷凝盘管内冷凝为液体，故称蒸发式冷凝器。
高强度的蒸发，使得蒸发式冷凝器比其它类型冷凝器更易结水垢，目前还没有理想的除垢方法。
严重结垢的蒸发式冷凝器就失去了节电的优点。
三、蒸发式冷凝器的技术特点
1、采用引风逆流和一次换热设计，热量的传递完全依靠盘管组表面，空气以低速从蒸发式冷凝器下部四周进入，而以高速从蒸发式冷凝器上部排出，使热湿饱和空气的回流减速至最小。
2、先进的大水量喷淋装置，可淋水最大限度地包容管壁，提高换热系数，本装置结构先进，无堵塞现象的特性，减少表面结垢，提高设备使用效率。
3、箱体采用进口或国产ST102优质超级镀锌板，可选静电喷塑工艺，集水槽可选用304不锈钢板。
蒸发式冷凝器基本上是利用水的汽化以带走气态制冷剂冷凝过程放出的凝结潜热，因此，其所消耗的冷却水只是补给散失的水量，这比水冷式冷凝器的冷却水用量要少得多。
例如，水的汽化潜热约2450kJ。
khg，而冷却水在水冷式冷凝器中的温升只有6～8℃，即每千克冷水只带走25-35kJ的热量，所以，理论上蒸发式冷凝器耗水量为水冷式的1/70～1/100。
鉴于挡水板效率不能达到100％，空气中灰尘对水的污染，需要经常更换水槽中部分水量等原因，实际上补充的水量约为水冷式的1/30～1/50。
再者，蒸发式冷凝器所需传热面积约为水冷式的2倍，而冷凝温度可以保持在35～37℃以下。
全面权衡蒸发式冷凝器的初投资和水冷式冷凝器与冷却塔组合使用时的费用，使用蒸发式冷凝器是经济的，故目前采用蒸发式冷凝器的已日渐增多。
此外，还可以在蒸发式冷凝器挡水板的上部增加一排或两排肋管，使来自制冷压缩机的过热蒸气首先在此部分地冷却，达到接近冷凝压力下的饱和温度，然后再进入盘管冷凝成液态。
这样，一方面充分利用了空气带走的雾状水滴进行冷却，同时还可以减轻冷却盘管上的结垢现象。
这种带有预冷肋管的蒸发式冷凝器的传热效果大约可增加10％以上。
