钻夹头简介使用方法
钻夹头简介使用方法
钻夹头夹持铣刀，机床附件生产制造企业用钻夹头来夹持铣刀钻头。
实现快速换刀，缺点是钻夹头精度比er筒夹精度差，一般在10丝左右，要求不是特别高的话可以使用钻夹头的。
钻夹头是由钻夹套、松紧拨环、连接块、后盖组成。
在钻夹套中，其
轴向定位是利用连接块来实现的，通过圆周向拨动插孔，使在松紧拨环内螺纹的作用下轴向移动，作用下精确地自动定心并夹紧钻具，工作时需要采用装有不同刀具（如中心钻、钻头、铰刀、丝锥等）的钻夹头时，可以松开定位螺钉，转动扇形体到所需位置后，紧固定位螺钉，实现钻夹头多工位的移动。
夹头的三大主要参数是精度、夹持力和夹持范围。
精度是用来控制夹持柄类工具的跳动量，以保证加工孔的精度。
夹持力是为了保证夹持的柄类工具不打滑，防止由于柄类工具的打滑而无法工作。
一般情况下用于台钻上的夹头精度要求高一些，而用于手电钻上
的夹头精度相对低一些。
夹持范围是用来控制夹头夹持工具最小和最大的直径，以便满足工作需要。
正常情况下，最大夹持范围只比夹头的规格大0.5mm左右即可。
如果超的过大，将大大浪费材料，提高夹头的生产成本。
最小夹持范围理论上是可以做到很小，但是过小将使生产厂家的废品率上升，增加成本。
所以综合各方面情况，将6、10、13、16、20mm的夹头的夹持范围定为0.8——6、0.8——10、1.5——13、3——16、5——20比较合理，钻夹头后面的锥孔分为B型有B10、B16、B18、
B22、B24规格还有JT型JT1、JT2、JT3、JT33等规格，钻夹头选择有好多种，一般根据您的使用方法来决定的。
科麦斯kms001冲击钻说明书
科麦斯kms001冲击钻使用说明书一、产品简介科麦斯kms001冲击钻是一款高效、多功能的电动工具，适用于各种钻孔和冲击作业。
本说明书旨在向用户提供科麦斯kms001冲击钻的使用说明、安全提示、构造、安装步骤、使用方法、维护和保养方法、常见问题及解决方法以及联系方式和售后服务等方面的信息。
二、安全性提示在使用科麦斯kms001冲击钻之前，请务必阅读以下安全提示，确保使用过程的安全：1.请勿在潮湿或雨天使用冲击钻，以防触电危险。
2.确保冲击钻的电源插头和电源线无破损，以防漏电危险。
3.请在额定功率范围内使用冲击钻，以防电机过热引起火灾。
4.严禁将冲击钻对着人体或动物使用，以防造成伤害。
5.使用冲击钻时，请佩戴防护眼镜和手套，以防飞溅物伤害。
三、冲击钻构造科麦斯kms001冲击钻的主要组成部分包括：1.电机：驱动冲击钻运转的核心部件。
2.齿轮箱：通过齿轮将电机动力传递到冲击钻头部。
3.钻夹头：用于安装钻头，可正反方向旋转。
4.手柄：提供操作舒适性，并包含开关和控制按钮。
5.电源线：连接电机和电源的导线。
6.电源插头：与电源插座连接的部件。
四、安装步骤以下是科麦斯kms001冲击钻的安装步骤：1.将钻头插入钻夹头，并锁定。
2.将钻夹头与手柄连接，并锁紧。
3.将电源线连接到冲击钻的电机。
4.将电源插头插入电源插座。
五、使用方法在使用科麦斯kms001冲击钻时，请按照以下步骤进行操作：1.将钻头对准钻孔位置，握紧手柄，按下开关按钮。
2.保持冲击钻稳定，逐渐加大压力，以确保钻孔顺利。
3.根据需要，调整冲击钻的速度和旋转方向。
4.完成钻孔后，请先关闭开关按钮，再松开手柄。
六、维护和保养为了保持科麦斯kms001冲击钻的良好状态，请按照以下方法进行维护和保养：1.定期清理冲击钻表面的灰尘和杂物。
2.检查电源线是否有磨损或断裂，如有需要及时更换。
3.检查钻夹头是否松动或磨损，并定期更换钻头。
4.定期润滑齿轮箱和轴承，确保机械运转顺畅。
电钻夹头 原理
电钻夹头原理
电钻夹头是利用两个可调节夹紧力度的夹爪来夹紧钻头或其他工具的机械装置。
它的原理是通过转动一个螺旋状的螺母来实现夹紧力度的调节。
夹头通常由两个可移动的夹爪组成，每个夹爪上都有一个齿轮。
这两个齿轮之间有一个螺纹螺母，它的螺纹与齿轮的齿轮相匹配。
当螺母转动时，它会沿着齿轮的螺纹上下移动。
夹头装置上有一个手柄，通过手柄与螺母连接。
当手柄转动时，螺母也随之转动。
螺母的转动方向会使两个夹爪靠近或者离开彼此。
当螺母顺时针转动时，两个夹爪靠近，夹紧力度增加。
反之，当螺母逆时针转动时，两个夹爪离开，夹紧力度减小。
这样就能够调整钻头或其他工具的夹紧力度。
夹头可调节夹紧力度的原理是利用螺旋状螺母的工作原理。
螺母的螺纹与齿轮相互作用，转动螺母就能够实现夹紧力度的调节。
通过手柄的控制，可以轻松地调整夹头的夹紧力度，适应不同的工作需求。
这样，电钻夹头就成为了一种非常实用的装置，广泛应用于各种工程和家庭维修中。
电钻夹头种类及安装方法 -回复
电钻夹头种类及安装方法-回复【电钻夹头种类及安装方法】电钻是一种常见并且实用的电动工具，它的夹头是其重要组成部分。
夹头可以安装不同种类的钻头和螺丝头，以适应不同的工作需求。
本文将详细介绍电钻夹头的种类以及安装方法，希望能对读者有所帮助。
第一部分：电钻夹头的种类电钻夹头主要分为三种常见类型：三爪夹头、四爪夹头和快换夹头。
1. 三爪夹头：这是电钻最常见的夹头类型，通常由三个可调式爪子构成。
它适用于大部分的工作需求，包括钻孔和固定螺丝。
2. 四爪夹头：与三爪夹头相比，四爪夹头具有更好的稳固性和固定效果。
在一些需要更高精度的工作场景中，如装配和木工作品的制作，四爪夹头常被使用。
3. 快换夹头：如其名，快换夹头具有快速更换钻头和螺丝头的便利性。
它通常采用锥形或圆柱形夹紧机构，使得换头变得更加快捷。
第二部分：电钻夹头的安装方法电钻夹头的安装相对简单，只需遵循以下步骤即可完成。
1. 前期准备：确保电钻已经关闭，并断开电源。
另外，在操作之前，还需要携带合适的手部保护，如手套和护目镜，以避免意外伤害。
2. 拆卸现有头部：如果已经安装了其他类型的夹头，首先需要将其拆卸下来。
一般情况下，只需逆时针旋转夹头即可解除固定。
3. 安装新的夹头：选择需要安装的夹头类型，将其插入电钻主机的插座中。
通常，夹头底部会有一个凹槽或凸起，与电钻的锁扣相匹配。
将夹头底部凹槽与电钻的锁扣对准，并顺时针旋转，直到夹头完全固定在位。
4. 夹紧钻头或螺丝头：根据使用需求，使用合适的工具进行调整。
对于三爪夹头和四爪夹头，通过旋转可调节爪子的位置，确保钻头或螺丝头被牢固夹住。
对于快换夹头，根据具体型号操作说明，快速更换钻头或螺丝头。
5. 检查固定效果：安装完成后，确保夹头已经牢固固定在位，没有松动现象。
可以通过尝试轻轻摇动钻头来检查稳固性。
6. 执行操作：重新连接电源并启动电钻。
在使用电钻时，始终注意安全操作规范，并使用合适的钻头或螺丝头进行工作。
钻夹头的工作原理
钻夹头的工作原理
钻夹头是用于尖锐物品加工的一种机械工具。
它的主要功能是将钻头固定在钻床或者钻头机上，从而实现高精度的镗孔和钻孔操作。
钻夹头的工作原理是由两个夹紧部分构成的，其中一个部分是钻夹头的外壳，另一个部分是内径丝杆。
在使用钻夹头时，钻头首先被固定在内径丝杆上，然后通过外壳的压力将其夹紧。
外壳上的凸面刻纹插入内径丝杆，并对其施加一定的压力，这样或使钻头夹紧，足以进行切削操作。
然而，正如我们所知道的，夹紧钻头并不仅仅只是将外壳和内径丝杆紧密固定在一起。
夹紧力的强度和方向也极为重要。
如果这些因素无法满足一定的要求，就会导致切削过程中出现偏差甚至是损坏。
为了解决这个问题，设计者通常会在钻夹头上安装一些附加部件，例如弹簧，以增加夹紧力。
这些附件还可以确保钻头与工件表面接触的数量正确，以提供最佳的加工结果，这涉及到夹紧力的方向和角度。
由于钻夹头的工作原理非常基础且有效，所以它可以适用于多种应用环境。
例如，一些钻夹头设计为适用于需要高精度的薄片加工，而另一些则适用于需要高速的冲击和弯曲应力下使用。
无论用于何种用途，钻夹头一定会发挥重要的作用，从而确保其运用的准确性和一致性。
总之，钻夹头的工作原理是通过夹紧力来保持钻头与工件的接触，并确保它们以正确的角度进行切削操作，从而实现高精度的加工效果。
通过对钻夹头的优化，可以使它适用于广泛的应用环境，从而在制造和加工领域做出更大的贡献。
磁力取心钻头(空心钻头)的安装与使用
1．磁力取芯钻头的用途：取芯钻头（又名空心钻头）可对各种钢板，钢管，铸铁，不锈钢，铝，铜及各种非金属材料上进行钻孔作业。
2．产品类型：直角柄：适用于进口，国产品牌的磁座钻机。
3．磁力取芯钻头(空心钻头)的使用方法：
1）安装方法：
A．直角柄：将柄端两平面对准钻机主轴上的两螺丝孔，用内六角扳手拧紧并稍留0.2-0.3MM的间隙，用手轻轻来回转动，确认内六角螺垂直于两平面后，用力拧紧螺丝。
B．通用柄：将柄端圆孔对准钻机夹头内的钢珠装入即可。
通用柄也可用内六角螺丝固定，只要将内六角螺丝垂直拧在柄端平面上即可。
C．四孔柄：
1）将主轴上的保险环顺时针转到位，将柄端直接插入并小范围旋转直至钢球进入圆孔即可。
2）进给速度：进给速度一般是凭经验，从数值上讲一般0.08-0.12MM/转，或者0.6-1.0MM/秒，进给速度是在钻孔时比较关键的要素，不同的进给量可以形成不同的铁屑，不同的铁屑会使排屑性能产生变化。
3）定位：在需要钻孔的位置用中心錾打一定位点或用合金针钊上“十”字线，以确保钻孔位置的精度。
注意，用中心錾打定位点时，请确保中心錾垂直于加工工件表面，以免影响切削料芯的顺利排出。
4）开始钻孔：调好合适的转速，开机前请确保钻机磁座底部干净，先打开磁座开关再打开电机开关，电机运转同时打开冷却液开关，当钻头接触钢板时，先缓慢进给，钻入约1-2MM后，再用正常速度进给。
5）钻孔结束：关闭电机待主轴停止转动后，用铁钩除去缠绕在钻头本体上的铁屑，再继续作业。

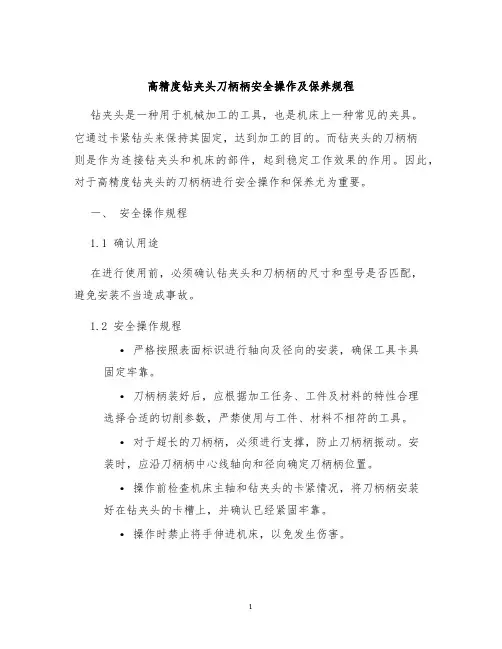

高精度钻夹头刀柄柄安全操作及保养规程
高精度钻夹头刀柄柄安全操作及保养规程钻夹头是一种用于机械加工的工具，也是机床上一种常见的夹具。
它通过卡紧钻头来保持其固定，达到加工的目的。
而钻夹头的刀柄柄则是作为连接钻夹头和机床的部件，起到稳定工作效果的作用。
因此，对于高精度钻夹头的刀柄柄进行安全操作和保养尤为重要。
一、安全操作规程1.1 确认用途在进行使用前，必须确认钻夹头和刀柄柄的尺寸和型号是否匹配，避免安装不当造成事故。
1.2 安全操作规程•严格按照表面标识进行轴向及径向的安装，确保工具卡具固定牢靠。
•刀柄柄装好后，应根据加工任务、工件及材料的特性合理选择合适的切削参数，严禁使用与工件、材料不相符的工具。
•对于超长的刀柄柄，必须进行支撑，防止刀柄柄振动。
安装时，应沿刀柄柄中心线轴向和径向确定刀柄柄位置。
•操作前检查机床主轴和钻夹头的卡紧情况，将刀柄柄安装好在钻夹头的卡槽上，并确认已经紧固牢靠。
•操作时禁止将手伸进机床，以免发生伤害。
1.3 使用注意事项•确认刀柄柄装到位，牢固稳定后再开始操作。
•工作时必须戴好安全手套，避免仪器损坏和人身伤害。
•尽量避免刀柄柄长时间连续工作，避免切削液喷溅和机床震动过大。
二、保养规程2.1 保养频率与保养菜单高精度钻夹头刀柄柄是一种高精度的机械零件，为了维护产品的高精度和性能，必须经常对其进行保养。
保养频率应根据生产工艺和设备运行时间合理确定，表格中提供了可供参考的保养菜单。
保养周期保养项目保养内容日保养清洗定期用无水酒精擦拭表面污染物测量测量刀柄柄长度和径向月保养润滑给刀柄柄内螺纹润滑检查检查刀柄柄表面是否有缺陷年保养更换更换磨损严重的零部件2.2 保养步骤•防止外来物质进入在保养刀柄柄的过程中，外来物质的进入是需要避免的，因为它会影响刀柄柄的高精度性能。
在保养前，需要先用无水酒精进行清洗，清洗前关闭机床的加工冷却液，防止库存杂质进入机床。
•润滑刀柄柄在加工过程中需要承受重要的切削力，因此必须保持散热良好，同时在刀柄柄内螺纹处加入一定量的切削液，在加工中保持其润滑。
钻头的使用方法和注意事项
钻头的使用方法和注意事项钻头是一种常用的工具，广泛应用于建筑、家居装修、机械加工等领域。
正确使用钻头可以提高工作效率，并确保工作质量。
然而，许多人在使用钻头时存在一些常见的错误和忽视注意事项。
本文将介绍钻头的使用方法和注意事项，以帮助读者正确使用钻头，提高工作效率，保障安全。
一、钻头的使用方法1. 选择合适的钻头：根据需要钻孔的材料和孔径大小选择合适的钻头。
常见的钻头类型有木工钻头、金属钻头、混凝土钻头等，不同的钻头适用于不同的材料。
2. 固定工件：在使用钻头前，需要将工件固定好，避免在钻孔过程中出现晃动或滑动。
可以使用夹具、钳子等固定工件。
3. 找准钻孔位置：在开始钻孔前，需要找准钻孔位置，并使用直尺、铅笔等工具做好标记。
确保钻孔位置准确无误。
4. 佩戴个人防护装备：在使用钻头时，应佩戴个人防护装备，如护目镜、口罩、手套等。
这样可以有效防止眼睛被飞溅物击中，呼吸道被粉尘污染，手部被伤害。
5. 调整钻头转速：钻头的转速需要根据材料的硬度进行调整。
对于硬度较高的材料，如金属和混凝土，可以选择较低的转速，以免损坏钻头或影响钻孔效果。
二、钻头的注意事项1. 注意安全：使用钻头时要注意安全，避免钻头滑动或意外碰撞。
手握稳定，保持平衡，避免操作失误导致伤害。
2. 控制钻孔深度：在钻孔过程中，要控制钻孔深度，避免超出设计要求或损坏工件。
可以使用测量工具，如卡尺、测量表等，确保钻孔深度准确。
3. 定期清理钻屑：钻孔时会产生大量钻屑，应定期清理，避免堵塞孔道影响钻孔效果。
可以使用吹风机或刷子清理钻屑。
4. 加油润滑：在使用钻头的过程中，需要定期加油润滑，以减少摩擦和磨损，延长钻头的使用寿命。
可以使用机油或润滑油进行润滑。
5. 定期检查钻头：钻头使用一段时间后，需要定期检查钻头是否磨损或损坏。
如发现钻头有问题，应及时更换，以免影响工作效果。
6. 储存注意：在使用完钻头后，应将其储存在干燥、通风的地方，避免受潮生锈。
钻夹头简介ppt课件
钻夹头的分类及我们常用的几个 品种（带*号）
❖ 4、自锁式扳手钻夹头（KEY TYPE DRILL CHUCK WITH LOCK SYSTEM）这是在大功率器具上使用的。
7
钻夹头的分类及我们常用的几个 品种（带*号）
❖ 5、自紧式钻夹头（SELF-TIGHTEN DRILL CHUCK）这种一般
• 1、手紧式钻夹头：使用中不能可靠夹持，出现打滑松脱，
丧失夹持功能。这是结构本身固有的缺陷，但可以通过减 少组件配合间隙，改善内部配合状态，使性能得到一定的 改善。 • 2、自锁手紧式钻夹头：它基本解决了单手紧式夹头的松 脱问题，但是除了手紧式夹头存在的基它问题外，还出现 了工作后抱死，无法松开的问题，也就是它增加的自锁功 能不仅有利的一面，也带来了相应的问题。对于这方面的 改进正在进行中，但主要是自锁系统中钢珠与后套的强度 不相匹配所致。
□□ □
☆
类代 不 组系代号 主参数 不用 前套 后套
工厂
号
用
J
18
13
A
最大夹 持能力
A；B；C；JCS； H；Y PCK
11
- 内部结构 自锁式手紧为例
12
内部结构-自锁式手紧为例
13
几种常用类型的比较-各自优缺点
• 1、手紧式钻夹头 优缺点：操作方便，快捷，精度比扳手式要高一些；但夹持
钻夹头简介
结合我们现况以三鸥产品为参照对电 动工具常用的钻夹头有个基本的了解
1
夹头浏览
常见的品牌：
三鸥、孔雀、jacobs、 LFA，etc.
常用夹头的夹持规格和连 接尺寸
夹持规 格
非标准 的
0.5-10 1.0-10
1.5-13 2.0-13
钻夹头用途-概述说明以及解释
钻夹头用途-概述说明以及解释1.引言1.1 概述钻夹头是一种常见的工具配件，用于在钻床、铣床、车床等工业设备中夹持钻头或切削工具，以便进行钻孔、铣削和切削等工艺操作。
钻夹头通常由夹持螺母、夹持套和夹紧钳等组成，具有紧固力强、操作简便等特点。
在工业领域中，钻夹头广泛应用于各类机械加工中的钻孔和铣削等工序中。
无论是在大型机械加工厂还是自动化生产线上，钻夹头都扮演着至关重要的角色。
它的出色夹持能力和稳定性，使钻头能够高效精准地进行工艺操作，提高了生产效率和产品质量。
钻夹头在家庭使用中同样具有重要作用。
它可以用于组装家具、悬挂物品、修理设备等家庭维修和装饰工作中。
不论是钻孔还是切削，钻夹头都能够提供稳固的夹持力和精确的操作，让家庭使用者能够轻松完成各项工作任务。
而且，由于钻夹头的便携性和易操作性，家庭用户无需专业技能也可以安全有效地使用钻夹头进行维修和装饰。
总之，钻夹头是一种多功能、高效便捷的工具配件，具有广泛的应用价值。
无论是在工业领域还是家庭使用中，钻夹头都扮演着重要的角色。
它的发展前景也令人期待，随着工艺技术的不断进步和创新，钻夹头将在更多领域发挥出更大的作用，为人们提供更加高效、便捷的工作体验。
1.2 文章结构文章结构部分的内容应该对整个文章的组织和内容进行介绍和说明，使读者能够清楚地了解到本文的逻辑结构和主要议题。
以下是对于文章结构部分的一个例子：在本文中，我们将重点介绍钻夹头的用途。
文章主要分为引言、正文和结论三个部分。
引言部分首先概述了钻夹头的基本概念和特点，以及文章的目的。
我们将介绍钻夹头的定义、结构和使用方式，并探讨它的多功能性和便捷性。
正文部分将详细介绍钻夹头在工业领域和家庭使用中的应用。
我们将分析钻夹头在不同工业领域的具体用途，例如钻孔、螺丝拧紧等，并探讨它对工业生产效率的提升带来的积极影响。
同时，我们也将探讨钻夹头在家庭使用中的作用，例如装修、安装家具等，以及它给家庭生活带来的便利。
直接钻夹头刀柄安全操作及保养规程
直接钻夹头刀柄安全操作及保养规程直接钻夹头，又称精密夹头，是机械加工中必不可少的工具之一。
使用正确的操作和保养方法可以延长其寿命，提高加工效率，保障操作安全。
本文将介绍直接钻夹头的安全操作和保养规程。
一、安全操作规程1. 穿戴个人防护装备在使用直接钻夹头前，必须穿戴符合要求的个人防护装备，如手套、护目镜、面罩等。
在操作时，不要戴任何容易被卡住的饰品，如手表、项链等。
2. 切勿使用崩裂的夹头当直接钻夹头出现裂痕或损坏时，应停止使用并更换。
千万不可使用已经损坏的夹头，以免引发事故。
3. 正确固定夹头使用直接钻夹头时，一定要注意固定夹头。
在固定夹头的过程中，操作者一定要抓住夹头柄，避免夹头滑动而造成事故。
4. 合理选择夹具尺寸在使用直接钻夹头时，应根据具体情况选择合适的夹具尺寸。
如果选用过小的夹具，容易导致直接钻夹头脱落，如果选用过大的夹具，则会造成装夹困难。
5. 调整转速与进给量使用直接钻夹头时，应根据加工工件材料、直径和深度等因素，合理调整转速和进给量。
如果转速过快或进给量过大，容易导致夹头顶坏，甚至破裂。
6. 加工前应在空旋中试车在正式加工工作之前，应进行试车。
试车时，应选择空转或加工相似材料进行试车。
如果试车过程中发现问题，必须解决清楚后再进行正式加工。
7. 不要强力推动直接钻夹头在操作直接钻夹头时，一定不能采用强力推动的方式。
强行推动夹头，容易导致夹头脱落或者加工不稳，从而导致安全事故。
二、保养规程1. 加工后及时清洁在使用直接钻夹头加工材料后，应及时清洁。
清洁时，可以采用清水、刷子等具有去污功能的清洁剂进行清洗。
除了清洁工作，还可以采用抛光、油润等保养工作对夹头进行保养。
2. 定期检查损坏情况在使用过程中，应定期检查是否存在裂痕、磨损等情况，及时对其进行处理。
如果发现夹头已经严重损坏，应立刻停止使用并更换新的夹头。
3. 定期更换刀片夹头使用时间过长，刀片磨损严重时，就必须更换新的刀片。
更换刀片时，应注意保持夹头清洁干燥，安装到位后要紧固好。
