阀门研磨机技术规范
安全阀密封面研磨技术
安全阀密封面研磨技术安全阀研磨维修是对安全阀阀芯、阀瓣密封面进行研磨，其种类可分为手工研磨和机械研磨两种。
通常安全阀校验不达标就是因为其密封面平面度、光洁度不符合要求。
一、研磨概述1）研磨是应用磨具和研磨剂，在研磨剂承受磨具一定的压力后，对工作表面进行微量磨削，从而使工件表面磨去一层极薄的金属，使工件表面获得高平整度和较高的表面光洁度等级，这种工艺加工过程叫研磨。
2）研磨的原理：研磨时，加在磨具上的研磨剂在受到工件和磨具一定的压力后。
部分磨料被嵌入磨具内。
当磨具与工件作复杂的相对运动时，磨料就在工件和磨具之间作滑动、滚动，产生切削和剂压，而使工件表面磨去一层凸峰，同时研磨剂起化学作用，很快形成一层氧化膜。
3）安全阀在工作中因为密封面是受承压部分，也是重要的工作部分，因此会出现压痕、划痕、锈蚀、麻点、裂纹等缺陷，所以在检修工作中必须对安全阀进行密封面的研磨修复。
为了工作方便，为企业争取更多的经济效益，所以面对不同的缺陷要制定不同的修复方案，目的都是为了让安全阀起到其最大作用，保证其能够保证密封面达到规定的要求。
虽然要使两个金属密封面要达到完全不泄露是非常困难的事，因此在国家特种设备检测检验安全阀检修规程中要求安全阀在正常工作中通过肉眼看不见、听不见为合格。
4）安全阀密封面研磨方法及材料：①在现代工业日益发达的社会，先进的工业加工技术已慢慢取代也以前的手工工艺，因此在安全阀密封面方面也逐渐出现各类修复器械，如车床、磨床、铣床、加工中心乃至现在普遍的安全阀研磨机等。
②钳工手工研磨修复在安全阀检修领域也展现了它不容忽视的一面，因为它具备实用工具简单、加工多样灵活、操作方便、适应面广的特点。
③在安全阀密封面研磨修复事情中要做好充分的修前准备，例如清理、工器具、消耗材料等模具：研磨平板A铸铁（用于粗磨）B硬质合金（用于细磨）磨料：氧化铬、白刚玉、金刚石、氮化硼（研磨膏、研磨液、研磨剂）磨剂：油酸、机油、菜油、猪油二、研磨修复问题安全阀的泄漏不仅是资源和能源的浪费，而且困扰着企业开展达标和创一流工作，影响着企业创建无泄漏工厂。
研磨注意事项

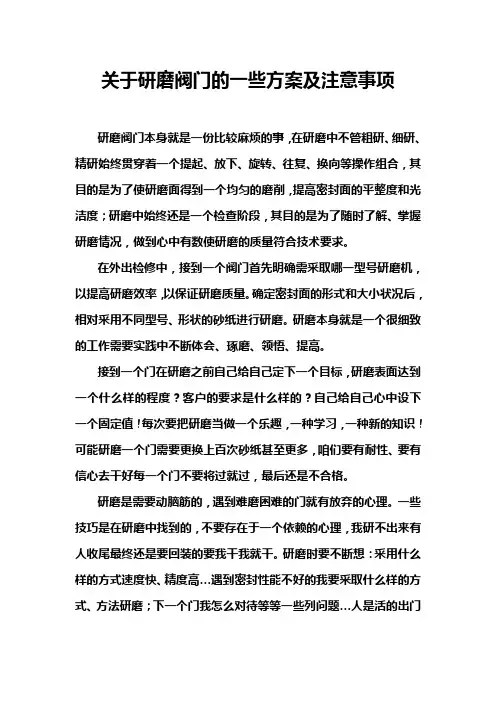

关于研磨阀门的一些方案及注意事项研磨阀门本身就是一份比较麻烦的事，在研磨中不管粗研、细研、精研始终贯穿着一个提起、放下、旋转、往复、换向等操作组合，其目的是为了使研磨面得到一个均匀的磨削，提高密封面的平整度和光洁度；研磨中始终还是一个检查阶段，其目的是为了随时了解、掌握研磨情况，做到心中有数使研磨的质量符合技术要求。
在外出检修中，接到一个阀门首先明确需采取哪一型号研磨机，以提高研磨效率，以保证研磨质量。
确定密封面的形式和大小状况后，相对采用不同型号、形状的砂纸进行研磨。
研磨本身就是一个很细致的工作需要实践中不断体会、琢磨、领悟、提高。
接到一个门在研磨之前自己给自己定下一个目标，研磨表面达到一个什么样的程度？客户的要求是什么样的？自己给自己心中设下一个固定值！每次要把研磨当做一个乐趣，一种学习，一种新的知识！可能研磨一个门需要更换上百次砂纸甚至更多，咱们要有耐性、要有信心去干好每一个门不要将过就过，最后还是不合格。
研磨是需要动脑筋的，遇到难磨困难的门就有放弃的心理。
一些技巧是在研磨中找到的，不要存在于一个依赖的心理，我研不出来有人收尾最终还是要回装的要我干我就干。
研磨时要不断想：采用什么样的方式速度快、精度高…遇到密封性能不好的我要采取什么样的方式、方法研磨；下一个门我怎么对待等等一些列问题…人是活的出门干活就是锻炼自己的意志、动手能力、脑力劳动和思维；看看同行业怎么干活的都是在学习不同的知识。
咱们特别应该注意的是：在研磨保证安全的同时要保证质量，现场的清洁。
本身咱们就设计电源线、研磨工具、砂纸、垃圾、辅助工具等等如果我们不按顺序、按程序摆放整齐那咱们现场不一定成什么样子。
现场本身就乱可我们周边3-4平米总归会收拾利索吧。
岂6S 管理中不又白学写了吗？学习了要用到实际当中来呀，不要让客户给咱们一个“典型”。
下班收拾工具记住自己拿出的什么收回的什么，不要丢东西至现场；另外收回东西不要乱扔一气等谁在收拾呢？收回东西后按照型号、规格、大小摆放整齐放入工具箱便于他人使用。
阀门研磨课件
阀门研磨机和球体研磨机
1.研磨的概述 2.研磨的方法 3.球体研磨设备 3.1硬密封球阀 3.2球体研磨机的概述 3.2球体研磨机的操作方法 4.阀门研磨机 4.1闸阀概念 4.2阀门研磨机的概述 4.3阀门研磨机的操作方法 5.行星闸板研磨机 5.1行星闸板研磨机的概述 5.2行星闸板研磨机的操作方法
阀门研磨机
• 研磨机由机械系统、液压系统、电器控制系统和冷却水循 环系统四部分组成。 • 该研磨机的工作原理是粗磨和精磨相结合：粗磨是选用砂 纸磨盘和同心磨头快速研磨。精磨是选用油石磨盘和偏心 磨头慢速研磨（偏心距应根据密封面的宽度调节大小）， 偏心磨是双纬转向,网式磨面原理（公转和自转）。公转 是在无极变速器的下研磨轴头带动研磨盘一起转动；自转 是偏心研磨头带动研磨盘在偏心力的作用下自行转动。又 依据油石油膜研磨新工艺。工件研磨时浸油油石与工件密 封面之间建立油膜，油膜起润滑、冷却作用、从而快速提 高研磨效果。与手工相比，可提高工效十倍以上。若表面 粗糙度为6.3，材料硬度为HRC30-50的环形密封面经研磨 表面加工质量达到：1.表面粗糙度为0.4; 2、密封面平直、 径向吻合度不低于80%。
技术性能与特点
阀门研磨机分类标准
阀门研磨机分类标准
阀门研磨机分类标准如下：
1. 便携式、台式阀门研磨机：此类阀门研磨机产品，其便携功能是为解决焊接、超重、不便拆卸的阀门，在装置现场维修所备；台式研磨机是为解决拆卸状态下，在车间快速、高质量研磨所需，各取便利。
2. 高压口法兰研磨机：用于化肥生产中合成氨、尿素车间透镜垫管道法兰和阀门法兰的研磨修复，修复效率高。
3. 八角垫法兰研磨机：用于炼油、天然气行业，用八角垫连接的管道法兰和阀门法兰研磨修复，设备采用固定式或便携式结构，操作简便高效。
4. CR玻璃钢研磨机：该型号规格适用于研磨50mm~600mm的球阀、闸阀和平板阀。
该机器可适用于各种材质的阀门，高效能，易于操作。
5. M-100型一体化研磨机：该型号规格适用于研磨DN50-DN400mm的各类球阀、闸阀、截止阀等各种类型阀门，并具有加工后无泄漏、光滑度高等特点。
6. FM-22型气动研磨机：该型号规格适用于研磨DN50-DN800mm球阀、闸阀，并可研磨各种高温、冷冻、高压阀门，适用范围广泛。
如需更多关于阀门研磨机的信息，建议咨询机械制造公司或厂家。
M300型阀门研磨机使用说明书
M300型阀门研磨机使用说明书M-300型便携式阀门研磨机使用说明书一、概述M300型便携式阀门研磨机是一种高科技国家专利产品。
广泛应用于发电、石油、化工、冶金、造纸等行业。
本产品具有以下特点：1、采用了新材料，重量轻、体积小，携带方便2、采用了先进的结构设计，分体组合的装配方法，使安装快捷、简单3、重量轻、体积小，安装简单，所以可适用于各种环境下的现场作业4、适用范围广。
可用于修研各种材质的闸阀、截止阀、法兰等5、安装调整好后，可自动研磨6、合理的结构设计、完美的麦太保动力以及优质的进口研磨材料，研磨速度是手工淹没的3~10倍7、无级可调的转速，平稳的功率传动，高精度的研磨平面，使修研后的密封面达到完全接触二、产品的技术指标：1、研磨范围：DN80~DN3002、电机功率：1010W3、额定电压：220V4、阀门最小端开口尺寸：B>30mm5、允许调整的长度：L=500mm6、操作重量：22.5kg三、产品的构成产品是由电机、驱动轴、导轨、调整支架、伸缩臂、探臂、研磨盘、定位螺钉等组成。
其中底座和探臂根据不同的研磨对象可以交换。
四、工作前的准备工作及注意事项1、接通220V单相交流电源。
电源插座应与电机带的电源插头相匹配。
2、熟练掌握电机的使用方法。
简述如下：电机的转速是通过改变开关压力控制的，当轻微按下开关时，电机转速较低，随着压力增加转速加快。
正反转可由正反转开关改变。
另外，也可以通过龟兔档旋钮开关调节电机转速。
龟兔档旋钮开关与电机轴线垂直时为空挡。
开关处设有调速轮。
当按调速轮箭头方向顺时针旋转调整小轮时，转速增加。
当逆时针旋转调速小轮时转速降低。
使用电机时，一般将调速小轮调至最低点，然后开启电机，而后按下控制按钮（即锁钮，在电机手柄后的黑色按钮）。
电机则处于自行运转状态，再用调速小轮调整转速达到所需要的理想转速。
关机时，应先将速度调至最低点，再按开关，锁钮可自动脱开，松开开关即可停机。
安全操作规程-液压阀门研磨机
液压阀门研磨机安全操作规程
一、目的
通过了解设备工作原理、技术参数、使用操作步骤、HSE提示与注意事项同、常见故障处理。
以保障设备和人员的安全及正常运行。
二、适用范围
本规程适用于公司液压阀门研磨机。
三、工作原理
YDM液压阀门研磨机通过压力油泵进行阀体压紧，角度调整，高度控制，研磨盘可做正反两面调整。
磨头设有弹簧自动伸缩和偏心调节功能，对工件形成螺旋形研磨运动轨迹。
四、技术参数
五、使用操作步骤
1、操作人员应熟悉平面研磨机的结构、性能、工作原理和技术要求，熟悉掌握操作技术和安全规范。
2、上岗时操作人员应穿戴好劳动保护用品，禁止穿凉鞋，戴手套操作。
3、启动前检查研磨环是否接触均匀，无卡涩现象。
4、启动后严禁对研磨盘上的工件、研磨环进行移动或反转。
5、研磨盘中严禁放入细小的硬物。
六、HSE提示，注意事项
1、操作者有义务在设备全部正常情况下操作机具。
2、设备出现任何有害于安全的变化，应及时排除。
3、出现任何功能障碍时，都应先关闭设备的主开关。
4、液压油定期检查，每隔一年更换一次。
5、磨头伸缩器压力不宜过大要掌握妥当。
MJ-250阀门研磨机
MJ-250型截止阀研磨机使用说明书交流QQ：11110175一、产品概述MJ—250型便携式平面截止阀门研磨机是我公司为适应现场维修阀门、降低劳动强度、提高劳动效率、替代进口产品、降低维修费用而开发的又一代新产品。
产品广泛适用于石油、化工、钢厂、发电厂等行业。
具有以下特点：1 体积小、重量轻、携带方便。
2 安装简单。
产品为组合式结构、易拆易装。
3 操作简单。
4 研磨效率高，密封面质量好。
5 适用于复杂环境下的现场维修，在现场维修时省去了阀门的拆装。
二、主要技术参数（1）电源参数：交流220V/50HZ。
（2）电机功率：1.1KW。
（3）适用阀门类型：平面截止阀阀座，安全阀阀座，锥阀。
（4）研磨范围：平阀座φ20mm-φ270mm；锥阀座DN10-60mm。
（5）最大探深：≤450mm。
四、操作说明1、 DN80（含DN80）以上阀门用三爪机架组件固定研磨。
（1）根据不同的阀门大小调节好涨块的位置，然后将探臂组件插入三爪机架内孔中。
选择合适的研磨头并贴好或压好砂纸，再将研磨头用螺母固定牢固。
（2）将三爪机架组件连同探臂组件一同放入阀门，用专用板手将机架组件涨紧到阀门上。
然后将压紧手轮顺时针旋转到头，在将探臂组件提起到离阀门密封面2-5mm，然后用内六角扳子将锁紧块锁紧。
（3）将电机装在探臂电机座上并锁紧，接通电源。
点动电机试运转，确认无异常后，将压紧手轮逆时针旋转使磨头接触到密封面后，继续逆时针旋转压紧手轮使研磨头压至合适压力后开始研磨，直至研磨完成。
（4）研磨过程中如需换砂纸时，应先停机，然后顺时针旋转压紧手轮使磨头离开密封面。
用专用板手松开三爪机架，连同探臂一同取下，更换砂纸。
更换完成将三爪机架连同探臂一同涨紧到阀门上，同上步骤研磨。
注 A）平面截止阀研磨组件用于研磨平面截止阀阀体，B）锥面截止阀研磨组件用于研磨锥面截止阀阀座，应与磨头拨转座一同使用。
C）φ175以上平面研磨头安装前应先将大平面研磨头连接件安装到研磨头上，再一同安装到平面截止阀研磨组件上。
节制阀研磨作业指导书
作业指导书 节制阀研磨目 次一、作业介绍 (3)一、作业介绍 (3)二、作业流程示意图 (4)三、作业程序、标准及示范 (5)1. 班前准备 (5)2. 开工准备 (5)3. 工序控制 (5)4. 节制阀研磨 (5)5. 质量反馈处置 (8)6. 完工要求 (9)四、工装设备、检测器具及材料 (10)一、作业介绍作业地点：检修车间内制动组。
适用范围：适用于铁路货车厂修120/120-1型控制阀节制阀研磨作业。
上道作业：制动阀配件超声波清洗。
下道作业：120/120-1型控制阀配件检测。
人员要求：本岗位作业须由制动钳工完成，作业人员上岗前要进行岗前培训，并持有《岗位培训合格证》上岗人员须持证上岗。
作业要点：劳动防护用品穿戴整齐；开工前全面检查工具、材料状态确认性能良好无故障；检查测量具计量检定不过期；检查零件表面不得有目视可见的污垢、灰砂、水分、纤维物和其他污物;节制阀研磨后工作面须呈现均匀的条状光泽，无偏磨;完工进行整理，清扫场地。
二、作业流程示意图三、作业程序、标准及示范1. 班前准备按规定穿戴好劳动保护用品，参加班前点名会。
2. 开工准备按《工装设备、检测器具、工具及材料》清单检查工装工具、样板量具及材料状态，须齐全、良好，发生异常情况时通知工长处理。
3. 工序控制3.1检查清洗后零件表面不得有目视可见的污垢、灰砂、水分、纤维物和其他污物，如有用细白棉布擦拭干净。
3.2检查主阀体需有条形码标签。
3.3 主阀“制动位”和“缓解位”初试验漏泄值记录填写的标识夹需夹在主阀上，随同主阀一起送至本岗位。
4. 节制阀研磨4.1 校验油石：4.1.1将金钢砂均匀撒在平台上，将油石工作面向下压在平台上,均匀用力来回推磨。
油石校对用金刚砂须粒度均匀，粗校对用金刚砂粒度为80目，精校对用金刚砂粒度为180目。
4.1.2根据油石状态，在平台上进行油石粗校对和精校对，如图1。
图14.2节制阀手工研磨4.2.1节制阀在平台上研磨，禁止节制阀与节制阀座对研。
