(Siemens)西门子贴片机培训教材分析解读

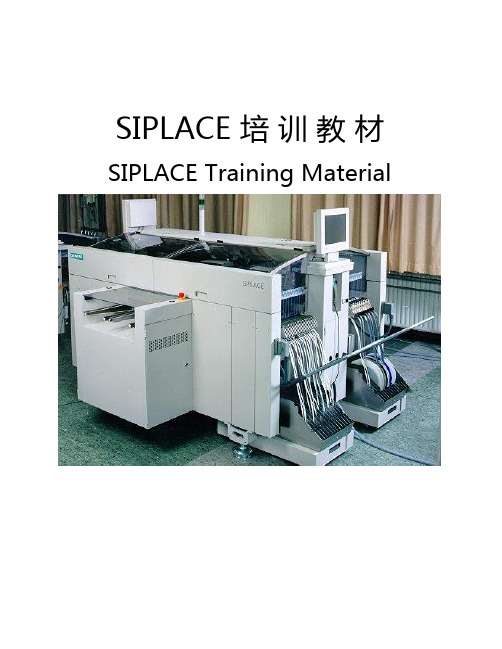

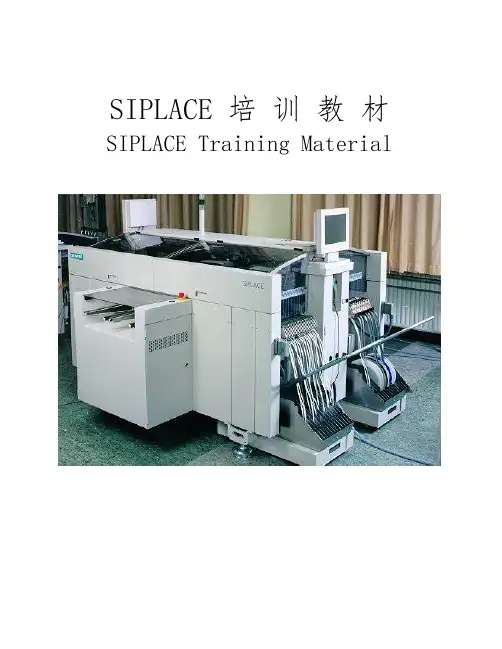

SIPLACE 培训教材SIPLACE Training Material

一、课程目标 (2)

1.1 总体目标 (2)

1.2 具体目标 (2)

二、特殊说明 (3)

2.1 西门子贴片机使用注意事项 (3)

三、SIEMENS 贴片机的结构 (4)

3.1 SIEMENS 贴片机结构 (4)

3.2 Siplaces 80S - 20 机器结构介绍 (6)

3.3 Siplaces 80S - 20 贴片头介绍 (7)

3.4 旋转贴片头的12个站 (8)

四、SIEMENS贴片机的用户界面 (9)

4.1 贴片机用户界面的组成 (9)

4.2 贴片机用户界面菜单 (10)

4.3 错误及信息对话框 (10)

4.4 机器控制对话框 (11)

4.5 选择操作等级 (11)

五、SIEMENS贴片机的操作指南 (13)

5.1 生产线启动 (13)

5.2 操作指南 (14)

5.3 SIEMENS贴片机操作明细 (19)

六、SIEMENS 单项操作功能 (26)

七、送料器续料及操作步骤 (27)

7.1 送料器 (27)

八、故障描述/掉件率查询 (33)

8.1 故障描述 (33)

8.2 SIEMNES 常见错误分析及解决 (35)

8.3 掉件率查询 (37)

九、清洁步骤及PCP参数指导 (38)

一、课程目标

1.1 总体目标

西门子贴片机的特点是结构精巧，紧凑，易于调整。但是非正常规程操作，极有可能造成机器的损坏。

通过对本教材的系统学习，使学员能够正确利用工具及材料并掌握SIEMENS贴片机的操作方法和日常维护，实现正确操作。

1.2 具体目标

1.能正确识别生产工具，设备及所用材料

2.了解产品生产的整体工艺流程

3.了解机器的安全特征

4.可以根据操作指导对机器进行正确操作

5.进行自觉性维护和日常清理并保持5S

二、特殊说明

2.1 西门子贴片机使用注意事项

1.放置供料器应保证桌面的磁条上没有任何元件和异物，检查供料器是否摆放牢固。

2.打件过程中如意外打开防护罩或按下急停，应对打过的板作100% 检查。

3.任何异常情况，应及时通知工程师解决。

4.盘料打空以前应采用接料的方法。

5.确保悬臂可移动范围内无任何障碍或可能与之相碰的物品，以防止旋转头与之碰撞。

6.每班按AM List 的要求做清洁维护。

7.不得拆下机器上的零件，如发现螺丝松动，请立即通知工程师。

8.接班后检查机器上头罩，进气窗口罩是否完整，如有缺少或损坏应立即通知工程师。

9.每天工作中每两个小时查看一次错误信息，如果供料器或吸嘴出现问题，及时请工程

师解决。

10.用干净的布清洁显示屏，操作键盘及安全罩等机器表面。

11.用吸尘器及干净的布清洁机器内部的夹具平台，轨道等位置。吸尘器吸不到的窄小部

位用镊子取出散落的元件。

12.用吸尘器清洁吸嘴平台，清洁时注意不要碰歪或碰坏吸嘴。

13.用吸尘器及干净的布清洁供料器平台。

14.定期清除供料器内的料带，每班两次。

15.将废件盒取出，倒出废件。

16.接班后检查吸嘴，检查完后检测吸嘴真空及高度。

17.清倒废物箱。

18.检查0402 SPACER 在正确位置。

19.每天接班后查料时，要逐个检查供料器的步距是否正确。

三、SIEMENS 贴片机的结构

3.1 SIEMENS 贴片机结构

3.1.1 SIEMENS 贴片机的结构图

3.1.2 缩写词

DEV 吸件面

BC 条形码

BE, Cmp, CO 元件

SF 单功能

#E 错误计数

GF 元件包装形式

PCB, LP 印刷电路板

Seg 贴件单元

TR/D/T 轨道/子Feeder/料盘

Star 星形轮(安装12个吸嘴)

3.1.3 键盘及内置鼠标(轨迹球) ：

③回车键②鼠标右键

③轨迹球④功能键 F1 至 F12

3.1.4 触摸屏：

除了使用轨迹球移动光标之外, 也可使用手指接触触摸屏

3.2 Siplaces 80S - 20 机器结构介绍

(1) 旋转贴片头，悬臂I

(2) 旋转贴片头，悬臂II

(3) 悬转I，II，X轴

(4) 悬转I，II，Y轴

(5) 安全罩及导轴

(6) 压缩空气控制单元

(7) 伺服单元

(8) 控制单元

(9) Table (Feeder安放台)

(10) 空料带切刀

(11)PCB板，传送轴道

(12) 弃料盒

(13)条码

(14) PCB传输，夹紧控制单元

3.3 Siplaces 80S - 20 贴片头介绍

(1)Sleeves (12个)，贴片头的真空吸嘴，装在Sleeve上

(2)弃料马达

(3)后半头

(4)前半头

(5)元件亮度控制板

(6)Component (元件)照像机

(7)消音器

(8)Z轴电机

(9)中间转换极

(10)Star 电机

3.4 旋转贴片头的12个站

(1) 取料贴片站：左此站，吸嘴吸取元件在料台上吸取元件，贴放到PCB上(3) 弃料站：未通过图像处理或未能过其空检测的元件，将在此站被扔到弃料盒中。

(7) 元件图像处理：吸起的元件将在此站通过图像处理。

(9) 元件旋转：元件在站通过Turning System(旋转系统)转到程序设定的角度。

(10) 在此站：Sleeve可以被取下或安装。

其它站无实际功能。

四、SIEMENS贴片机的用户界面

4.1 贴片机用户界面的组成

(1) 当前使用的菜单

(2) 下拉式菜单

(3) 生产控制按钮

(4) 按扭

(5) 程序名

(6) 供料器设置方式

(7) 错误信息

(8) 机器状态

(9) 操作信息

(10) 菜单信息行

(11) 机器控制按扭

(12) 机器工作模式

注意：在监控计算机主菜单出现之前，不要打开贴片机。否则出现通信错误

4.2 贴片机用户界面菜单

(1) 回到主菜单 ( F1 )

(2) 供料器设置显示 ( F2 )

(3) 机器错误显示 ( F3 )

(4) Feeder 设置 ( F4 )

(5) 1号臂单功能 ( F5 )

(6) 2号臂单功能 ( F6 )

(7、8)PCB传送机构单功能 ( F7,F8 )

(9) PCB 基准点的测试，参数调整和确认 ( F9 )

(10) 元件参数的测试,调整和确认

(11) GEM状态 ( 可选 )

(12) 下拉式菜单

(13) GEM 状态显示 ( 可选 )

4.3 错误及信息对话框

1. 最新出现的错误在错误表最上端，并显示错误次数。

2. 错误及信息对话框通知操作者机器出现错误或故障，并要求操作者采取相应的对策/

措施。

4.4 机器控制对话框

点中机器选项前的方框时出现 X ，表示该选项已被选中。再点一次则取消选项， X 消失。然后点 Accept 接受，或点 Cancel 取消。

4.5 选择操作等级

注 : 操作员只可选用Operator 等级

五、SIEMENS贴片机的操作指南

5.1 生产线启动

5.1.1 启动监控计算机

* 打开显示器

* 打开不间断电源，约2分钟之后，屏幕出现对话框

* 在“AUTxxxx”区输入 plr

* 回车之后约2分钟，主菜单出现

5.1.2 打开 Siplace80S20

注意：在监控计算机主菜单出现之前，不要打开贴片机，否则出现通信错误

* 仔细检查机器，确认没有任何障碍物出现在旋转头的运动范围内。

* 保证旋转头处于Z轴最上端

* 打开电源开关，计算机屏幕将出现

* 操作信息行出现“ Press Start Key”时，按下开始按钮，则机器处于准备工作状态

5.1.3 关闭 SIPLACE 生产线：

注意：* 所有的机器已完成生产

* 旋转头处于Z轴最上端

* 吸嘴上没有任何元件

* 旋转头处于等待位置

5.1.3.1 关闭监控计算机

注意：必须按下列步骤关闭监控计算机，不能简单地关掉UPS电源，否则系统有可能出现故障。

* 将光标移到屏幕的右边, 光标将变成十字线

* 按下鼠标左键, 屏幕出现下拉式菜单

* 继续按下鼠标左键,将光标移到“shut down” 处, 屏幕将出现

Really shut down?

Yes No

* 点中“yes” , 监控计算机将关闭所有程序. 然后屏幕出现

Safe to power of

Press any key to reboot

* 关闭 UPS 及显示屏

5.1.3.2 关闭SIPLACE

* 必须在监控计算机完全关闭之后才能关闭贴片机

* 不要在机器执行命令时关闭贴片机

* 不要在机器打板子时关闭贴片机

* 不要在计算机启动过程中关闭贴片机

* 应在机器处于等待状态时关闭贴片机

5.2 操作指南

5.2.1 SIPLACE 80S20 屏幕组成 (用户级别： operator)

(1 - 4) 为机器控制按钮

(1) 执行

(2) 停止执行

(3) 继续执行

(4) 终止执行

(5) 错误信息：如果出现错误，按下此键可获得错误详细信息

(6) 分析：如果在打板子时出现错误，按下此键可获得错误的详细分析及纠正措施

(7) 清除错误

(8) 程序名及 PCB P/N

(9 - 16) 机器控制图标,按下时将出现新的菜单

(10) 功能选项

(11) 显示主菜单

(12) 显示设置及元件的条码检验

(13) 机器的错误显示

(14) PCB Feeder

(15) 1号臂和2号臂的单功能

(16) PCB 传送结构的单

(17) GEM 状态及贴片程序

(18) 显示机器的运行模式：监控计算机，GEM主机，及脱机运行

(19) 下拉使菜单

5.2.2 “功能选项”菜单 (Machine option)

5.2.2.1 在用户界面的主菜单下，按下 Machine Option 按钮，功能选项对话框将出现。显示机器的各种选项及配置。

5.2.2.2 按下 Cancel 关闭对话框而不存盘，或按下 Accept ，存盘。

5.2.3 显示Feeder台的状态菜单(Setup)

Loc : Feeder台 (1号和3号)

Track :轨道: Feeder所在的位置

Div : 子 Feeder

Tray : 用于80F4

CmpName : 元件料号

GF no : 元件的包装形式

Track barc : 轨道的条码

CO-BC : 元件条码

5.2.4 “机器的错误显示”菜单 (Display error)

从机器的错误显示菜单，可以看到：轨道错误；机器错误；PCB传送错误。

(1) 轨道错误按钮

(2) 机器错误按钮

(3) PCB传送错误按钮

(4) 其他错误按钮

(5) 标题行的解释

(6) 错误分析 ----- 选择一错误行，点中改按钮

(7) 错误信息

(8) 删除所有信息

No ：错误号码

CmpName ：元件料号

Loc ：Feeder 台(1,3)

Tr/D/T ：轨道/子Feeder/料盘

Seg ：贴该元件的贴片单元

#E ：错误号码

Text ：错误的详细信息

DEV ：吸件面

Info 1 or 2 ：西门子内部使用信息5.2.5 “Feeder”菜单

5.2.5.1“Feeder” 菜单含三个子菜单

* 显示无Feeder轨道及在轨道上设置Feeder

* 显示材料存储器仅用于80F4

* 显示震动Feeder (条料Feeder)

5.2.5.2“显示无Feeder轨道及在轨道上设置Feeder”子菜单无Feeder 的轨道在这里显

示，在轨道上安装好Feeder之后, 应在该菜单下将空轨道设为满轨道。

注: SIPLACE 80S20 只有 1, 3 DEV(贴件面) 即 Location 1 和 Location 3

(1号Feeder台和3号Feeder台)

5.2.5.3 当点中Location1或Location3时整个Feeder台将被设为装满Feeder状态，机

器因缺料停机后，***

5.2.5.4 要选择某一轨道，在窗口中点中该轨道，再点中“Select track”。则轨道被该为装

满Feeder 状态.

5.3 SIEMENS贴片机操作明细

●本工位静电防护用品及工具/设备/材料：

●贴片机主菜单/启动前的检查及如何启动：
