物料提升机、卸料平台专项施工方案完整Word 文档
物料提升机卸料平台专项施工方案
物料提升机卸料平台专项施工方案
一、前言
物料提升机在工业生产中扮演着重要的角色，而卸料平台则是物料提升机卸载货物的关键环节。
为了确保卸料平台的顺利施工和稳定运行，本文将针对该专项进行详细的施工方案设计。
二、施工准备
1. 施工前检查
在施工前，需要对卸料平台的相关设备和材料进行检查，并确保其齐全完好。
同时，对施工区域进行清理和检查，确保施工环境安全。
2. 施工人员培训
施工人员需要接受相关培训，了解卸料平台的施工要求和操作规程，以确保施工安全。
同时，施工人员需要佩戴必要的安全装备，如安全帽、手套等。
三、施工流程
1. 搭建支架
首先，需要搭建卸料平台的支架结构，确保其稳固可靠。
支架的搭建需要按照设计图纸和规范要求进行操作。
2. 安装卸料设备
安装卸料设备是卸料平台施工的核心环节。
需要根据设计要求，将卸料设备精确安装在平台上，并确保其固定牢靠。
3. 调试测试
安装完成后，需要进行设备的调试测试，确保其正常运行。
调试测试的过程需要严格按照操作手册进行，发现问题及时处理。
四、施工安全
施工过程中，需要注意施工现场的安全保障措施。
包括但不限于：
•建立安全警示标识，明确安全区域；
•施工人员佩戴安全装备，严格执行操作规程；
•定期检查施工设备，确保运行安全。
五、结束语
通过本文的详细介绍和设计，相信物料提升机卸料平台专项施工方案能够为施工人员提供参考和指导，确保卸料平台的施工顺利进行，为工业生产提供可靠的保障。
物料提升机、卸料平台专项施工组织设计方案
赣州鑫冠科技股份有限公司二期工程3#仓库与2#宿舍楼物料提升机卸料转运平台专项施工方案江西奇伟建设有限公司二0一六年九月物料提升机转运平台专项施工方案第一章物料提升机施工方案一、工程概况本工程位于香港工业园区，因施工场地小，故安排在3#仓库与2#宿舍楼之间同用一台物料提升机。
第二章卸料平台施工方案一、卸料平台的布置平台支撑采用双排单立管脚手架作支承体系，与外排架同时搭设，但不得与外脚手架连接，该平台支架自成体系，采用φ48×3.5钢管，截面积A=489mm2，截面模量W=5.08cm3，回转半径c=15.8mm，钢管抗弯强度设计值f=205kN/mm2。
立杆纵距1.2m，横距0.9m，步距1.5m，钢性连墙杆2步1设，设置方法同外脚手架连墙件设计，立杆支承在C15砼垫层上，底部设垫枋木或木板，不得支承在压实系数≤0.96的回填土层上，四周设排水沟与外脚手架排水沟连通。
卸料平台采用18mm厚双层胶合板满铺作面层，下垫木枋120×120，中距300，用8#铁丝与钢管绑牢，平台两边设护身栏杆1200高，踢脚板180高，平台下每隔三层设水平安全网一道。
二、卸料平台支撑计算（1）卸料平台纵向水平杆计算1）荷载计算恒荷胶合板：0.9×0.018×2×5÷2=0.081(KN/m)木枋：(0.9+2×0.2)×0.12×0.12×5×4根/(2×1.0)=0.187(KN/m) 纵向水平杆自重：0.0384(KN/m)合计：0.306(KN/m)施工荷载0.9×2=1.8(KN/m)2）强度验算得：q=0.306×1.2+1.8×1.4=2.89(KN/m)M=0.125ql2=0.125×2.89×1.22=0.52(KN.m)σ=M/ω=0.52×106/（5.08×103）=102.4N/mm2＜f m=205 N/mm2满足要求。
物料提升机卸料平台专项施工方案
物料提升机、卸料平台专项施工方案工程名称：惠州市聚贤-岭南楼阁工程地址：惠州市马安镇新乐村（竹园）监理单位：惠州市惠诚建设监理有限公司建设单位：惠州聚贤置业有限公司施工单位：汕头市达濠建筑总公司技术负责人：编制人：编制日期：目录第一章物料提升机施工方案.......................一、工程概况.................................二、物料提升机安装 (1)三、井架拆除 (10)四、安全防护措施 (10)五、文明施工 (12)六、物料提升机计算书 (12)第二章卸料平台施工方案 (15)一、卸料平台的布置 (15)二、卸料平台支撑计算 (16)三、卸料平台板及木枋计算 (19)物料提升机、卸料平台专项施工方案第一章物料提升机施工方案一、工程概况本工程位于惠州市马安镇，惠州聚贤置业有限公司投资兴建。
本工程为一栋商务楼及多栋别墅建筑群，由于工期的要求，现开工 11 栋，分别是商务楼、1#楼、2#楼、3#楼、4#楼、5#楼、6#楼、7#楼、9#楼、10#楼、12楼，其中商务楼地下1层、地上5层。
建筑面积8736.13 壮其它总建筑面积为2165.71壮、6473.64壮、3492.24壮、4586.34 壮、2758.81 壮、4919.09 壮、4321.3 壮、6433.05 壮、4586.34 壮、4321.3 tf,建筑高度分别为23.25m及16.2m。
本工程使用10台物料提升机，安装总高度约24及17米。
顶端设一道缆风绳010缆风绳，中部设置附墙刚性锚固。
二、物料提升机安装（一）安装及调试1、施工前的工作：（1）井架安装前应对安装人员进行安全技术的培训。
对质量及安全防护要求详细交底。
（2）对安装的提升机、架体配件、杆件的规格质量和场地环境进行全面检查，确认符合规范和产品说明的有关要求。
（3）安装班组人员要有明确的分工，确定指挥人员，设置安全警戒区，挂设安全标志，并派监护人员排除作业障碍。
物料提升机、卸料平台专项施工方案设计
物料提升机、卸料平台专项施工方案工程名称：市聚贤-岭南楼阁工程地址：市马安镇新乐村（竹园）监理单位：市惠诚建设监理建设单位：聚贤置业施工单位：市达濠建筑总公司技术负责人：编制人：编制日期：目录第一章物料提升机施工方案 (1)一、工程概况 (1)二、物料提升机安装 (1)三、井架拆除 (10)四、安全防护措施 (10)五、文明施工 (11)六、物料提升机计算书 (12)第二章卸料平台施工方案 (16)一、卸料平台的布置 (16)二、卸料平台支撑计算 (17)三、卸料平台板及木枋计算 (20)物料提升机、卸料平台专项施工方案第一章物料提升机施工方案一、工程概况本工程位于市马安镇，聚贤置业投资兴建。
本工程为一栋商务楼及多栋别墅建筑群，由于工期的要求，现开工11栋，分别是商务楼、1#楼、2#楼、3#楼、4#楼、5#楼、6#楼、7#楼、9#楼、10#楼、12楼，其中商务楼地下1层、地上5层。
建筑面积8736.13㎡其它总建筑面积为2165.71㎡、6473.64㎡、3492.24㎡、4586.34㎡、2758.81㎡、4919.09㎡、4321.3㎡、6433.05㎡、4586.34㎡、4321.3㎡，建筑高度分别为23.25m及16.2m。
本工程使用10台物料提升机，安装总高度约24及17米。
顶端设一道缆风绳ø10缆风绳，中部设置附墙刚性锚固。
二、物料提升机安装（一）安装及调试1、施工前的工作：（1）井架安装前应对安装人员进行安全技术的培训。
对质量及安全防护要求详细交底。
（2）对安装的提升机、架体配件、杆件的规格质量和场地环境进行全面检查，确认符合规和产品说明的有关要求。
（3）安装班组人员要有明确的分工，确定指挥人员，设置安全警戒区，挂设安全标志，并派监护人员排除作业障碍。
（4）根据设计要求核对安装高度。
（5）安装作业前检查的容包括：1）金属结构的成套性和完整性。
2）提升机构是否完整良好。
3）电气设备是否安全可靠。
物料提升机施工方案.doc(修改)
物料提升机施工方案一、工程概况1、工程名称：XXXXX商贸城1#、2#、3#、6#楼2、工程地点：XXXXXXX3、结构类型：框混六层结构4、建筑面积：总建筑面积约为23623.61㎡。
二、施工条件本工程砼采用商品泵送砼,主体阶段垂直运输及装修阶段使用井架物料提升机。
平面布置：1#楼与2#楼、3#楼与6#楼之间各设一台物料提升机，以保证材料的垂直运输。
三、物料提升机主要部件：该井架物料提升机的主要部件有：地梁、立柱、天梁、吊篮、卷扬机及附着装置等。
1、地梁：它是整个架体的基础。
和天梁套架、立柱（导轨）一起组成提升机，以保证吊篮自由升降，运送物料，平稳进行，并由地脚螺栓和地基相连。
2、立柱：起导轨架作用。
由多个标准节组成，节间由8条M14×30螺栓连接，提升高度为 25m。
3、天梁套架：是物料提升的架体承重梁。
4、吊篮：是承载物料的主要机构。
由型钢组焊而成，配有对安全防护、入料升降门及断绳安全保护器，吊篮停靠装置应采用可靠的联锁；侧柱及安全器设有导靴轮可沿立柱导轨滚动，起导向作用。
架体内底部应设计缓冲装置。
5、附着装置：附着杆一端用扣件与标准节相连，另一端通过预埋铁件与建筑物相连。
提升架体增高时，保证架体工作平衡。
附着的设置间距不大于9 m，设置层数为：2层、4层、6层；未设置铁件的楼层用M 12的膨胀螺栓固定在楼板上或在施工中提前预埋。
6、卷扬机：是提升物料的动力机构。
四、安装要求⑴场地要平整夯实，基础承载能力强，禁止在松土或沉陷不均的基础上安装。
基础承载能力要求大于80kpa（8t/ m2 ）；浇注C30砼，厚度300 mm。
⑵在4 X 4.5m立柱安装场地范围内，设有排水渠道，不让积水浸泡物料提升机基础。
⑶基础表面应平整,水平偏差≤10 mm，（1mm/m）安装精度一般控制在1‰。
⑷立柱安装后，要在Y轴、X轴方向上作物料提升机垂直度的检查，倾斜度控制在1-3‰之内，达不到标准，可在钢底梁下塞矽钢片进行调整，直到调整到符合要求为止。
物料提升机专项施工方案.(DOC)
物料提升机专项施工方案1、安装场地要求：(1)场地要平整夯实，基础承载能力强，禁止在松土或沉陷不均的基础上安装。
基础承载能力要求大于80kpa(8t/m2)；浇注C30砼，厚度300mm。
⑵在4X4.5m立柱安装场地范围内，设有排水渠道，不让积水浸泡物料提升机基础。
⑶基础水平偏差W10mm,(lmm/m)安装精度一般控制在l%o。
⑷立柱安装后，要在Y轴、X轴方向上作物料提升机垂直度的检查，倾斜度控制在1-3%之内，达不到标准，可在钢底梁下塞矽钢片进行调整，直到调整到符合要求为止。
2、安装步骤安装低梁：1放置自升平台就位，使套架中心轴线与立柱中心轴线重合。
⑵将第一组立柱标准节放入套架内，底端与底梁用高强螺栓连接。
⑶将提升滑轮置于安装好的两立柱顶端。
⑷把手动卷扬机钢丝绳放松，分别悬挂在两个提升滑轮上，并按规定的绕绳方式穿好提升钢丝绳。
⑸将把杆安装在自升平台上。
⑹利用手动卷扬机提升自升平台，直到平台上平面与立柱顶平面平齐后，取下提升滑轮置于平台上。
⑺利用把杆安装好第二组标准节，并将提升滑轮置于第二组标准节顶部。
⑻利用手动卷扬机提升自升平台，直到平台上平面与立柱顶平面平齐后，取下提升滑轮置于平台上。
⑼安装斜撑杆和附墙装置，附墙装置一定要严格按照设计要求设置，并紧固好所有高强螺栓，检查安装好的标准节，调整垂直偏差，直至达到符合要求为止。
3、安装卷扬机⑴选择好安装位置，控制好安装距离，卷扬机安装在距离物料提升底部定滑轮15倍滚筒宽度的地方，并对机座进行固定。
采用8根1m长①28螺纹钢筋直接打入地下，使机座滚筒与底部定滑轮中的钢丝绳成90度垂直状态。
把地锚钢丝绳和机底座用不少于6个的U型夹紧固好。
地锚拉力不小于2KN，地锚埋设见构造施工图。
滚筒上设防止钢丝绳出槽装置。
⑵放进吊篮，按图所示穿绕钢丝绳，安装好联动安全装置，紧固好每一个U型夹，U型夹马鞍件一定要安装在主受力绳一侧，不能反向安装。
（此时，物料提升机已基本安装就绪，以下主要是如何实现标准节的升降。
物料提升机专项安全施工方案
物料提升机专项安全施工方案
1.施工前的准备
（1）编制详细的施工计划，并明确各项工作的时间节点和责任人；
（2）对物料提升机进行全面的检查，确保设备的完好无损，特别是
电气设备和安全装置；
（3）安排专业人员进行设备操作培训，确保操作人员熟悉机器的使
用方法和相关安全规定；
（4）确定合适的施工区域，并设置明显的警示标识，确保周围人员
了解施工区域和物料提升机的运行轨迹。
2.施工中的安全措施
（1）正确穿戴个人防护用品，包括安全帽、防护鞋、手套等；
（2）禁止在物料提升机施工区域内吸烟、吃东西等不安全行为；
（3）操作人员应坚守岗位，不得离开工作区域，确保及时发现并处
理可能出现的安全隐患；
（4）严禁超载操作，物料提升机的额定载重量应该根据实际情况进
行合理安排；
（5）定期检查设备的电气连接和保护装置，确保其正常运行；
（6）严格按照操作手册的规定进行操作，不得擅自拆卸、修改设备；
（7）物料提升机应设置安全门、防护栏杆等安全设施，确保操作人
员和周围人员的安全；
（8）如果发生设备故障或事故，应立即停止使用并报告上级领导和维修人员进行处理。
3.施工后的整理
（1）工作结束后，对物料提升机进行彻底清洁，将设备恢复到初始状态；
（2）对设备进行定期的维护保养，检查设备的紧固件、电气设备和润滑油等，并及时更换损坏的部件；
（3）及时记录设备的维护情况和操作人员的培训情况，以备后续参考；
（4）对施工期间的安全工作进行总结，总结安全隐患和事故，并提出改进和预防措施。
物料提升机专项施工方案
一、工程概况本工程为综合楼，位于华光路西首，恒兴花园院内，总建筑面积5800平方米，建筑占地面积1100平方米。
工程主要由营业房、办公楼两部分组成，一、二层为营业房，三、四层为办公用房，局部六层为水箱间，总高度25.8米。
根据工程状况和施工现场布置，本工程设置两台WSS8OB外吊笼物料提升机。
二、施工方案1. 施工准备（1）材料准备：WSS8OB外吊笼物料提升机、C20混凝土、钢筋、钢花梁、14号铅丝、6钢筋、地脚螺栓、手动卷扬机、扒杆、提升钢丝绳等。
（2）人员准备：安装施工队伍、操作人员、验收人员等。
（3）设备准备：塔吊、汽车吊、电动葫芦等。
2. 施工步骤（1）基础施工1）土层压实后的承载力应不小于80Kpa。
2）浇注C20混凝土厚度300mm。
3）基础表面应平整，水平偏差不大于10mm。
4）基础应有排水措施，不得有积水浸泡基础。
（2）龙门架体安装1）检查龙门架体的垂直度、导轨的平行度、导轨时接点的措位差。
2）立柱安装后，要求在两个方向上作垂直度检查，倾斜度应保证1以内。
3）达不到标准时，应在底架下塞垫调整片，直到调整符合要求为止。
（3）提升机架体安装1）安装地梁，先组装好地滑轮再连接底盘，找好水平，坚固地脚螺栓。
2）放置自开平台就位，使套架中心线与立柱中心线重合。
3）将第一组立柱标准节放入套架内，底端与地菜用螺栓连接找正紧固。
4）将提升滑轮组置于安装好的两立柱顶端。
5）安装手动卷扬机于自井平台上，并按规定的绕绳方式穿好提升钢丝绳。
6）将扒杆安装于自开平台上。
7）利用手动卷扬机提升自升平台，直到台面与立柱顶面平齐，取下提升滑轮组件置于平台上。
8）利用扒杆或塔吊安装好第二组标准节，并将提升滑轮组置于第二组标准节顶部。
9）重复步骤7提升平台至立核顶面。
10）安装撑杆并紧固以上各件连接螺栓，检查安装好的标准节垂直偏差，调整到符合要求。
（4）验收1）提升机应有产品标牌，标明额定起重量、最大提升速度、最大架设高度、制造单位、产品编号及出厂日期，并附产品合格证。
卸料平台专项施工方案(3篇)
第1篇一、工程概况本工程位于XX市XX区，建筑总面积XX万平方米，主要包括住宅、商业、办公等综合功能。
本次专项施工方案针对的是项目中的卸料平台，其主要作用是为施工现场提供物料装卸、堆放及运输服务。
二、施工依据1. 国家及地方相关建筑安全法规、规范和标准。
2. 施工图纸及相关设计文件。
3. 施工现场实际情况及环境要求。
三、施工范围及内容1. 卸料平台的设计、制作及安装。
2. 卸料平台的安全防护设施施工。
3. 卸料平台的验收及维护。
四、施工组织与管理1. 组织架构：- 施工项目经理：全面负责施工过程中的组织、协调、指挥及监督工作。
- 技术负责人：负责施工技术方案的编制、实施及质量控制。
- 质量负责人：负责施工过程中的质量控制及验收。
- 安全负责人：负责施工过程中的安全管理工作。
2. 管理制度：- 施工前进行技术交底，明确施工要求及注意事项。
- 建立质量保证体系，严格执行质量标准。
- 建立安全管理体系，确保施工安全。
五、施工工艺及方法1. 卸料平台设计：- 根据现场实际情况，确定卸料平台的位置、尺寸及结构形式。
- 设计荷载应符合现场实际需求，确保平台安全可靠。
2. 卸料平台制作：- 采用优质钢材，确保材料质量。
- 按照设计图纸要求，进行平台结构加工、焊接及组装。
3. 卸料平台安装：- 安装前对基础进行平整处理，确保平台水平度。
- 按照设计图纸要求，将平台固定于基础上。
- 安装完成后进行试载，检查平台稳固性及安全性。
4. 安全防护设施施工：- 设置防护栏杆，确保人员安全。
- 设置安全网，防止物料坠落。
- 设置警示标志，提醒人员注意安全。
六、施工进度计划1. 施工准备阶段：5天2. 卸料平台设计及制作阶段：15天3. 卸料平台安装阶段：10天4. 安全防护设施施工阶段：5天5. 验收及维护阶段：3天七、质量控制措施1. 材料质量控制：- 严格按照国家标准及设计要求，选用合格的材料。
- 对进场材料进行检验，确保材料质量。
物料提升机专项施工方案
物料提升机专项施工方案【物料提升机专项施工方案】一、施工前准备工作1. 确定施工地点，对施工现场进行勘察和测量，确定施工方案。
2. 确定物料提升机的型号和数量，根据施工需求调整提升机的工作高度和额定负载。
3. 准备施工所需的人员、工具和材料。
二、安装物料提升机1. 在施工现场搭建提升机的支架结构，确保其稳固牢靠。
2. 安装提升机主体设备，包括电机、驱动装置和控制面板等。
3. 安装提升机的导轨和导板，确保物料的平稳运输。
4. 安装防护措施，包括安全门、防护栏等，防止施工人员意外坠落。
三、电气接线和试运行1. 进行提升机的电气接线工作，确保电气系统的安全可靠。
2. 进行提升机的试运行，测试其正常工作和运行状态。
3. 调试提升机的控制系统，测试其各项功能是否正常。
四、安全措施和操作规范1. 安装提升机的运行提示和警示标识，提醒施工人员注意安全。
2. 制定物料提升机使用和维护的操作规范，培训施工人员遵守规范操作。
3. 提供专人进行物料提升机的日常维护和保养工作。
五、施工结束后的清理和收尾1. 清理施工现场，清除积压的杂物和垃圾，确保工地整洁有序。
2. 对物料提升机进行最后一次的检查和调试，确保其完好无损。
3. 撤除提升机的工作平台和支架结构，恢复施工现场的原状。
六、应急预案和风险控制1. 制定物料提升机的应急预案，明确各类紧急情况下的处理措施。
2. 对施工现场的风险进行评估和控制，采取必要的安全防护措施。
以上是物料提升机专项施工方案的主要内容，施工过程中需要严格按照方案进行操作，确保施工安全和提升机设备的正常运行。
在施工结束后还需进行相关的清理和维护工作，以延长物料提升机的使用寿命。
同时，要时刻关注施工现场的安全风险，随时调整和采取相应的应急措施，确保施工人员和设备的安全。
七、施工现场的安全管理1. 安全责任制度：建立健全施工现场的安全责任制度，明确每个人员和单位的安全责任，并进行相应的安全培训。
2. 安全防护设施：在施工现场设置安全防护设施，包括防护栏、安全网、警示牌等，确保工作区域和区域之间的隔离，并设立紧急通道。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

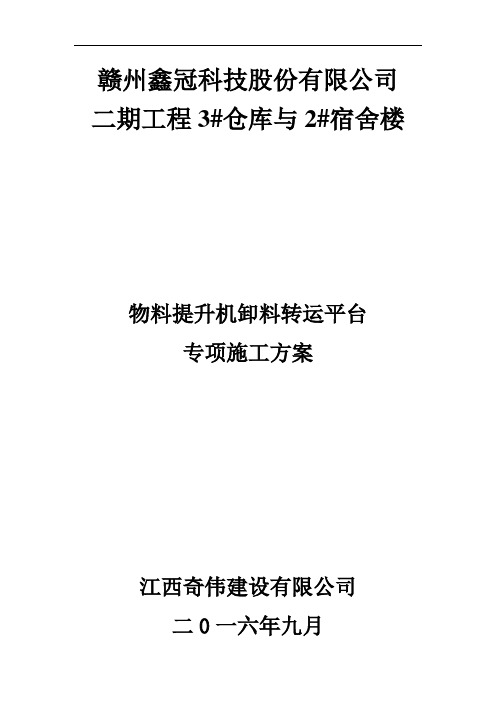

赣州鑫冠科技股份有限公司二期工程3#仓库与2#宿舍楼
物料提升机卸料转运平台
专项施工方案
江西奇伟建设有限公司
二0一六年九月
物料提升机转运平台专项施工方案
第一章物料提升机施工方案
一、工程概况
本工程位于香港工业园区，因施工场地小，故安排在3#仓库与2#宿舍楼之间同用一台物料提升机。
第二章卸料平台施工方案
一、卸料平台的布置
平台支撑采用双排单立管脚手架作支承体系，与外排架同时搭设，但不得与外脚手架连接，该平台支架自成体系，采用φ48×3.5钢管，截面积A=489mm2，截面模量W=5.08cm3，回转半径c=15.8mm，钢管抗弯强度设计值f=205kN/mm2。
立杆纵距1.2m，横距0.9m，步距1.5m，钢性连墙杆2步1设，设置方法同外脚手架连墙件设计，立杆支承在C15砼垫层上，底部设垫枋木或木板，不得支承在压实系数≤0.96的回填土层上，四周设排水沟与外脚手架排水沟连通。
卸料平台采用18mm厚双层胶合板满铺作面层，下垫木枋120×120，中距300，用8#铁丝与钢管绑牢，平台两边设护身栏杆1200高，踢脚板180高，平台下每隔三层设水平安全网一道。
二、卸料平台支撑计算
（1）卸料平台纵向水平杆计算
1）荷载计算
恒荷
胶合板：0.9×0.018×2×5÷2=0.081(KN/m)
木枋：(0.9+2×0.2)×0.12×0.12×5×4根/(2×1.0)=0.187(KN/m)
纵向水平杆自重：0.0384(KN/m)
合计：0.306(KN/m)
施工荷载0.9×2=1.8(KN/m)
2）强度验算得：
q=0.306×1.2+1.8×1.4=2.89(KN/m)
M=0.125ql2=0.125×2.89×1.22=0.52(KN.m)
σ=M/ω=0.52×106/（5.08×103）=102.4N/mm2＜f m=205 N/mm2满足要求。
3）挠度验算
E=2.06×105N/mm2，[V]=L/150与10mm，I=12.19cm4
q=2.89KN/m
V=0.521ql4/100EI=0.521×2.89×15004/（100×2.06×105×12.19×104）=3.03mm＜1500/150=10mm，并＜10mm，满足要求。
（2）卸料平台横向水平杆扣件抗滑力计算
1）荷载计算
恒荷
胶合板：1.2×0.9×0.018×2×5÷2=0.0972（KN）
纵向水平杆：0.0384×1.2=0.046（KN）
横向水平杆：0.0384×0.9=0.035（KN）
栏杆、挡脚板自重：1.2×0.14/2=0.084（KN）
合计：0.227（KN）
施工荷载：1.2×0.5×2=1.2（KN）
2）扣件抗滑力验算
一个扣件抗滑承载力：8KN
横向水平杆下滑力：D=1.2×0.227+1.4×1.2=1.952(KN)＜8(KN)满足要求。
（3）卸料平台立杆计算
1）荷载计算（计算支承荷载最大的立杆）
立杆自重（φ48×3.5钢管0.038KN/m）
查表每半立杆承受的结构自重标准值：0.129KN/m（纵距1.2m，步距1.5m）
则：立杆自重58.1×0.129=7.5KN（架高58.1m）
卸料平台和平台之间的纵横水平杆自重
胶合板：5×1.2×0.9×0.018×2×17÷4=0.826（KN）（17层平台）纵向水平杆：34×1.2×0.0384/2=0.783（KN）（每层两道）
横向水平杆：34×0.9×0.0384/2=0.588（KN）（每层两道）
合计：9.7（KN）
活载标准值（同时施工取2层，施工荷载2KN/m2）
Q k=0.9×1.2×2×2/4=1.08（KN）
2）卸料平台立杆的稳定验算：底层立杆为最不利位置（根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001）轴心力的设计值N
N=(1.2G k+1.4Q k)=(1.2×9.7+1.4×1.08)=13.15（KN）
确定稳定系数：
l0=Kμh=1.155×1.5×1.5=2.60m（连墙件二步一设，按二步三跨取值，偏于安全）
λ=l0/i=2600/15.8=164.56
查附录C，φ=0.261
（3）验算稳定：
N/φA=13.15×1000/（0.261×489）=103.03N/mm2＜f=205N/mm2三、卸料平台板及木枋计算
（1）平台板计算
平台板下楞木间距300，立杆纵距1.2m，故可按等跨连续四跨计算，18厚胶合板平台板二层满铺
1）荷载计算
胶合板自重：0.9×0.036×5=0.162KN/m
施工活载：0.9×2=1.8KN/m
q=1.2×0.162+1.4×1.8=2.71KN/m
四等跨弯矩系数
K m=－0.121，K v=－0.62，K f=0.967
M max =K m ql 2=0.121×2.71×0.32=0.03 KN.m W=26
bh =2900186⨯=48600mm 2 2）抗弯强度计算
60.031048600
M W σ⨯===0.617N/mm 2＜13N/mm 2（只按一层平台板厚计算，抗弯强度也能满足要求）
3）抗剪强度计算
V max =K v ql=0.62×2.71×0.3=0.50KN
3max 330.5102290018
V bh τ⨯⨯==⨯⨯=0.046N/mm 2＜f v =1.4N/mm 2（只按一层平台板厚计算，抗剪强度也能满足要求）
4）挠度计算：
4
4330.967 2.713009001810010091012
W K ql W EI ⨯⨯==⨯⨯⨯⨯=0.054mm ＜300400400l ==0.75mm ， 满足挠度要求。
（2）平台板下木枋计算
1）荷载计算
胶合板自重：0.3×0.036×5=0.054KN/m
木枋自重：0.12×0.12×5=0.072 KN/m
施工活载：2×0.3=0.6 KN/m
q=1.2×（0.054+0.072）+1.4×0.6=0.9912KN/m
M max =22110.99120.988
ql =⨯⨯=0.1 KN.m
2)抗弯强度计算
62
0.1101201206
M W σ⨯==⨯=0.347N/mm 2＜13N/mm 2，满足要求 3）抗剪强度计算 V=110.99120.922
ql =⨯⨯=0.446KN 则3max 330.4461022120120V bh τ⨯⨯==⨯⨯=0.046N/mm 2＜f v =1.4N/mm 2
满足要求。
4）挠度计算
4
4330.991290012012015015091012
ql W EI ⨯==⨯⨯⨯⨯=0.028mm ＜900250250l ==3.6mm 满足要求。
