塑料模具重点第四章 双分型面注射模习题答案
注射成型模具设计——习题答案
第四章注射成型模具设计——习题答案一、填空题1．根据模具总体结构特征，塑料注射模可分为：（1）_单分型面注射模_；（2）_双分型面注射模_；（3）_斜销侧向分型抽芯机构_；（4）_带有活动镶件的注射模_；（5）_自动卸螺纹的注射模_；（6）_定模设置推出机构的注射模_；（7）_哈夫模_等类型。
2．注射成型机合模部分的基本参数有_锁模力__、_模具最大尺寸_、_顶出行程_和_顶出力__等。
3．通常注射机的实际注射量最好在注射机的最大注射量的___80％___以内。
4．注射机的锁模力必须大于型腔内熔体压力与塑料及浇注系统在_分型面上的投影面积之和_的乘积。
5．设计的注射模闭合厚度应满足下列关系：_Hmin≦Hm≦Hmax_。
若模具厚度小于注射机允许的模具最小厚度时，则可采用_增加垫块高度或另外加垫板的方法来调整，使模具闭合。
6．注射机顶出装置大致有_中心顶杆机械顶出_、_两侧双顶杆机械顶出_、_中心顶杆液压顶出与两侧双顶杆机械顶出联合作用_、_中心顶杆液压顶出与其他开模辅助油缸联合作用_等类型。
7．注射模的浇注系统由__浇口__、__主流道_、__分流道__、__冷料穴_等组成。
8．主流道—般位于模具_中心位置_，它与注射机的_喷嘴轴心线_重合。
9．注射模分流道设计时，从传热面积考虑，热固性塑料宜用_梯形截面和半圆形截面_分流道；热塑性塑料宜用_圆形_分流道。
从压力损失考虑，_圆形截面_分流道最好，从加工方便考虑用__梯形__、_U型或矩形_分流道。
10．在多型腔模具中，型腔和分流道的排列有_平衡式_和_非平衡式_两种。
11．当型腔数较多，受模具尺寸限制时，通常采用非平衡式布置，由于各分流道长度不同，可采用_将浇口设计成不同的截面尺寸_来实现均衡进料，这种方法需经_多次试模和整修_才能实现。
12．注射模型腔与分流道布置时，最好使塑件和分流道在分型面上总投影面积的几何中心和_锁模力_的中心相重合。
13．浇口的类型可分_点浇口_、_侧浇口_、_直接浇口_、_中心浇口_、_潜伏式浇口_、_护耳浇口_等几类。
注塑模复习题答案
一、填空题1. 塑料由树脂、填充剂、增塑剂、着色剂、稳定剂、固化剂组成2. 热塑性塑料在受热的过程中会出现三种物理状态：玻璃态、高弹态、粘流态，塑料的使用状态一般是玻璃态。
3. 热塑性塑料的工艺性能主要包括收缩性、流动性、相容性、吸湿性和热敏性。
4. 温度、压力和时间是影响注射成型工艺的重要参数5. 料筒的温度不能超过塑料本身的分解温度Td。
6. 对于需要经常装拆和受力较大的螺纹，应采用金属螺纹嵌件。
7. 塑料塑化时要求塑料在进入模腔之前，既要到达规定的成形温度，又要使熔体各点温度均匀一致。
8.根据塑料的特性和使用要求，塑件需进展后处理，常进展调湿和退火处理。
9.注塑机在注射成型前，当注塑机料筒中残存塑料与将要使用的塑料不同或颜色不同时，要进展清洗料筒。
清洗的方法有拆卸清洗、对空注射清洗。
10. 注射成型工艺过程包括成形前准备、注射成形过程、和塑件后处理三个阶段。
11. 注射成型是熔体充型与冷却过程可分为充模、保压补缩、倒流、冻结冷却四个阶段。
12. 塑料制品的总体尺寸主要受到塑料流动性的限制。
13. 塑件的表观质量是指塑件成形后的表观缺陷状态，如溢料、飞边、凹陷、气孔等。
14. 塑件的形状应利于其成形，塑件侧向应尽量防止设置侧孔或侧凹。
15. 一情况下，脱模斜度不包括在塑件的公差范围内。
16. 设计底部的加强筋的高度应至少低于支撑面0.5mm。
17. 在注射成型中应控制合理的温度，即控制料筒温度、喷嘴温度和模具温度。
18. 注射模塑过程需要需要控制的压力有塑化压力和注射压力。
19. 注射时，模具型腔充满之后，需要一定的保压时间。
20. 内应力易导致制品翘曲、缩孔、裂纹和开裂等变形，使不能获得合格制品1. 注射模由成型部件、浇注系统、导向部件、推出机构、调温机构、排气系统、支承零部件组成。
2. 压注模可分为罐式压注模和柱塞式压注模。
3. 塑料成型设备主要有注射机、压力机、挤出机。
4. 注射机按其外形可分为立式、卧式、直角式三种。
塑料成型工艺与模具设计习题与答案
塑料成型⼯艺与模具设计习题与答案0.按成型过程中物理状态不同分类，可分为压缩模、压注模、注射模、挤出机头；⽓动成型1.塑料中必要和主要成分是树脂，现在制造合成树脂的原料主要来⾃于⽯油。
2.塑料⼀般是由树脂和添加剂组成。
3.制备合成树脂的⽅法有聚合反应和缩聚反应两种。
4.⾼聚物中⼤分⼦链的空间结构有线型、直链状线型及体型三种形式。
5.从成型⼯艺出发，欲获得理想的粘度，主要取决于对温度、剪切速率和压⼒这三个条件的合理选择和控制。
6.料流⽅向取决于料流进⼊型腔的位置，故在型腔⼀定时影响分⼦取向⽅向的因素是浇⼝位置。
7.⽜顿型流体包括粘性流体、粘弹性流体和时间依赖性流体。
8.受温度的影响，低分⼦化合物存在三种物理状态：固态、液态、⽓态。
9.⾮结晶型聚合物在温度变化过程中出现的三种物理状态有玻璃态、⾼弹态、粘流态。
10.结晶聚合物只有玻璃态、粘流态两种物理状态。
11.随受⼒⽅式不同，应⼒有三种类型：剪切应⼒、拉伸应⼒、压缩应⼒。
12.分⼦取向会导致塑件⼒学性能的各向异性，顺着分⼦取向的⽅向上的机械强度总是⼤于其垂直⽅向上的机械强度。
13.内应⼒易导致制品开裂和翘曲、弯曲、扭曲、等变形，使不能获得合格制品14.产⽣内应⼒的—个重要因素是注射及补料时的剪切应⼒。
1.塑料的主要成份有树脂、填充剂、增塑剂、着⾊剂、润滑剂、稳定剂。
2.根据塑料成型需要，⼯业上⽤成型的塑料有粉料、粒料、溶液和分散体等物料。
3.热固性塑料的⼯艺性能有：收缩性、流动性、压缩率、⽔分与挥化物含量、固化特性。
4.热塑性塑料的⼯艺性能有：收缩性、塑料状态与加⼯性、粘度性与流动性、吸⽔性、结晶性、热敏性、应⼒开裂、熔体破裂。
5.塑料按合成树脂的分⼦结构及热性能可分为热塑性塑料和热固性塑料两种。
6.塑料按性能及⽤途可分为通⽤塑料、⼯程塑料、增强塑料。
7.塑料的使⽤性能包括：物理性能、化学性能、⼒学性能、热性能、电性能等。
8.塑料的填充剂有⽆机填充剂和有机填充剂，其形状有粉状．纤维状和⽚状等。
塑料模具设计第七周 第一讲(第四章)
第七周第一讲目的和要求：了解注射模具导向机构设计（导柱导向机构、锥面和合模销精定位装置），初步了解脱模机构设计的内容（方式、原则），脱模力的计算，一次脱模机构。
重点难点：导柱导向机构、锥面和合模销精定位装置、一次脱模机构类型4.8 注射模具导向机构设计—每套塑料模具必备。
注射模具导向机构的作用：（1）在模具工作时，导向机构可以维持动模与定模的正确合模然后保持其型腔的正确形状；（2）导向机构可以引导动模按顺序合模，防止型芯在合模过程中损坏，并能承受一定的侧向力；（3）对于三板式结构的模具（双分型面注射模），导柱可承受卸料板和定模型腔板（点浇口的浇口板）的重载荷作用；（4）对于大型模具的脱模机构，或脱模机构中有细长推杆或推管时，导向机构可以保持其机构运动的灵活平稳。
4.8.1导柱导向机构导柱导向是指导柱与导套采用间隙配合，使导套在导柱上滑动，配合间隙有一定级别，主要零件有导柱和导套。
1. 导柱如图4-127所示，导柱主要有两种结构形式，一种是带头直通式导柱，用于简单小型模具。
小批量生产时，一般不需要导套，导柱直接与模板导向套配合；而在大多数情况下，导柱需要与导套配合。
另一种是有肩导柱，用于大型模具。
所有的导柱都必须具有足够的抗弯强度，且表面要耐磨，心部要坚韧，因此导柱材料多采用低碳钢渗碳淬火，或用碳素工具钢淬火处理，硬度大。
另外导柱的端部常设计成锥形或半球形，便于导柱顺利进入导套。
2. 导套导套的几种结构形式如图4-128所示，其中有直导套、I型带头导套和II型带头导套。
为使导柱进入导套比较顺利，在导套的前端倒一圆角。
导向孔最好打通，否则导柱进入未打通的导柱孔时，孔内气体无法逸出，产生反压力，给导柱的进入造成阻力。
当结构需要开不通孔时，就要在不通孔的侧面增加通气孔，或在导柱的侧壁磨出排气槽。
导套可用淬火钢或铜等耐磨材料制造，但其硬度应低于导柱硬度，这样可以改善摩擦，防止导柱或导套被拉毛。
导柱、导套的相关结构形式和尺寸，可由设计模具时选定的标准模架对应的导柱、导套结构形式和尺寸决定。
模具设计与制造技术练习题库+答案
模具设计与制造技术练习题库+答案一、单选题（共50题，每题1分，共50分）1、铣削难加工材料,衡量铣刀磨损程度时,以刀具( )磨损为准。
A、前刀面B、副切削刃C、后刀面D、主切削刃正确答案：C2、工艺基准分为( )、测量和装配基准。
A、安装B、加工C、定位D、设计正确答案：C3、采用直接浇口的单型腔模具,适用于成型( ) 塑件。
A、壳形B、平薄易变形C、箱形正确答案：C4、工程中常见回转体中,正面投影和侧面投影为相同的等腰三角形的是( )。
A、圆柱B、圆环C、圆锥D、球正确答案：C5、符号GB的含义是( )。
A、国际标准B、国家标准C、国外标准D、部级标准正确答案：B6、光栅尺是( )。
A、一种能够间接检测直线位移的伺服系统反馈元件B、一种数控系统的功能模块C、一种能够间接检测直线位移或角位移的伺服系统反馈元件D、一种极为准确的直接测量位移的工具正确答案：D7、金属的硬度是指( )。
A、金属材料抵抗冲击载荷作用而不破坏的能力B、金属材料在断裂前发生不可逆永久变形的能力C、金属材料抵抗局部变形、压痕或划痕的能力D、金属材料抵抗塑性变形(永久变形)或断裂的能力正确答案：C8、工件在机床上或在夹具中装夹时,用来确定加工表面相对于刀具切削位置的面叫( )。
A、工艺基准B、定位基准C、装配基准D、测量基准正确答案：B9、属于金属物理性能的参数是( )。
A、韧性B、硬度C、密度D、强度正确答案：C10、( )是指工件加工表面所具有的较小间距和微小峰谷的微观几何形状不平度。
A、波度B、表面光洁度C、表面粗糙度D、公差等级正确答案：C11、只需调整或更换夹具上个别定位元件或夹紧元件,就可用于装夹不同类型和尺寸的工件,这类夹具称为( )。
A、可调夹具B、专用夹具C、通用夹具D、组合夹具正确答案：A12、下列不属于平面加工方法的是( )。
A、铣削B、铰削C、磨削D、刨削正确答案：B13、点浇口不适用于( )塑料。
A、热塑性塑料B、热固性塑料C、热敏性塑料D、纤维增强塑料正确答案：C14、下列属于不可拆卸连接的类型是( )。
双分型面注射模

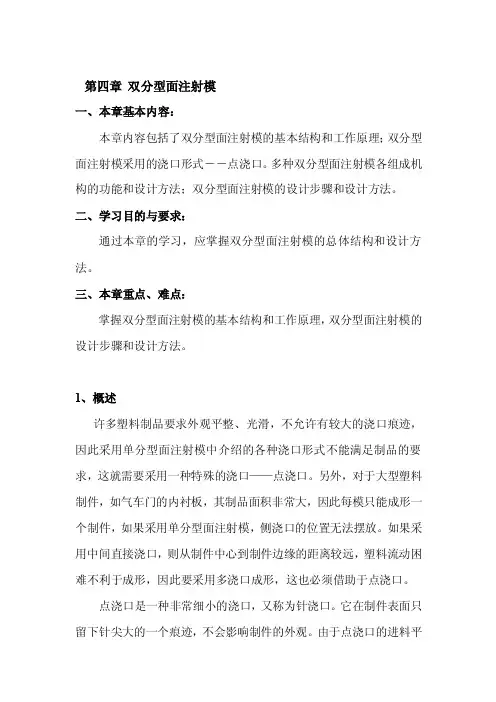

第四章双分型面注射模一、本章基本内容：本章内容包括了双分型面注射模的基本结构和工作原理；双分型面注射模采用的浇口形式――点浇口。
多种双分型面注射模各组成机构的功能和设计方法；双分型面注射模的设计步骤和设计方法。
二、学习目的与要求：通过本章的学习，应掌握双分型面注射模的总体结构和设计方法。
三、本章重点、难点：掌握双分型面注射模的基本结构和工作原理，双分型面注射模的设计步骤和设计方法。
1、概述许多塑料制品要求外观平整、光滑，不允许有较大的浇口痕迹，因此采用单分型面注射模中介绍的各种浇口形式不能满足制品的要求，这就需要采用一种特殊的浇口——点浇口。
另外，对于大型塑料制件，如气车门的内衬板，其制品面积非常大，因此每模只能成形一个制件，如果采用单分型面注射模，侧浇口的位置无法摆放。
如果采用中间直接浇口，则从制件中心到制件边缘的距离较远，塑料流动困难不利于成形，因此要采用多浇口成形，这也必须借助于点浇口。
点浇口是一种非常细小的浇口，又称为针浇口。
它在制件表面只留下针尖大的一个痕迹，不会影响制件的外观。
由于点浇口的进料平面不在分型面上，而且点浇口为一倒锥形，所以模具必须专门设置一个分型面作为取出浇注系统凝料所用，因此出现了双分型面注射模。
1）双分型面注射模结构特点：双分型面注射模具有两个分型面，也称为三板式注射板，也可称为流道板。
（1）采用点浇口的双分型面注射模可以把制品和浇注系统凝料在模内分离，为此应该设计浇注系统凝料的脱出机构，保证将点浇口拉断，还要可靠地将浇注系统凝料从定模板或型腔中间板上脱离。
（2）为保证两个分型面的打开顺序和打开距离，要在模具上增加必要的辅助装置，因此模具结构较复杂。
2）双分型面注射模组成：1)成形零部件，包括型芯(凸模)、中间板；2)浇注系统，包括浇口套、中间板；3)导向部分，包括导柱、导套、导柱和中间板与拉料板上的导向孔；4)推出装置，包括推杆、推杆固定板和推板；5)二次分型部分，包括定距拉板、限位销、销钉、拉杆和限位螺钉；6)结构零部件，包括动模座板、垫块、支承板、型芯固定板和定模座板等。
塑料成型工艺与模具设计试题及答案总结
一、填空题1．在注射成型中应控制合理的温度，即控制料筒、喷嘴和模具温度。
2．根据塑料的特性和使用要求，塑件需进行塑后处理，常进行退火和调湿处理。
3．塑料模具的组成零件按其用途可以分为成型零件与结构零件两大类. 4．在注射成型时为了便于塑件的脱模，在一般情况下，使塑件在开模时留在动模上。
5．塑料一般是由树脂和添加剂组成.6．塑料注射模主要用来成型热塑性塑料件。
压缩成型主要用来成型热固性塑料件。
7．排气是塑件成型的需要,引气是塑件脱模的需要。
8．注射模的浇注系统有主流道、分流道、浇口、冷料穴等组成。
9．凹模其形式有整体式和组合式两种类型。
10．导向机构的形式主要有导柱导向和锥面定位两种。
11．树脂分为天然树脂和合成树脂。
12．注射模塑最主要的工艺条件，即“三要素”是压力、时间和温度。
二、单选题1. 卧式注射机SX—Z—63/50中的50表示锁模力为（ D ）A、500B、50C、50kND、500kN2。
注射机料筒温度的分布原则是什么? （ A ）A、前高后低B、前后均匀C、后端应为常温D、前端应为常温3．热塑性塑料在常温下,呈坚硬固态属于（ A ）A、玻璃态B、高弹态C、粘流态D、气态4．下列不属于塑料模失效形式的是（ D ）?A、变形B、断裂C、磨损D、冷却5．凹模是成型塑件（ A )的成型零件?A、内表面B、外表面C、上端面D、下端面6．球头铣刀主要用于加工塑料模具零件中的（ D ）内容?A、大平面B、孔C、键槽D、轮廓7．下列不属于注射模导向机构的是( D ）？A、导柱B、导套C、导向孔D、推杆8．主流道一般位于模具中心位置，它与注射机的喷嘴轴心线( D ）？A、垂直B、相交C、相切D、重合9．下列不属于推出机构零件的是( C ）？A、推杆B、复位杆C、型芯D、推板10．压缩模具中凸模的结构形式多数是（ B)的，以便于加工制造。
A、不锈钢B、整体式C、工具钢D、组合式11．以下属于天然树脂的是（ A )。
塑料模具重点第四章双分型面注射模习题答案
塑料模具重点第四章双分型面注射模习题答案一、填空题1. 与单分型面注射模相比，双分型面注射模在定模边增加了一块型腔中间板，也可以称为流道板。
2. 双分型面注射模一个分型面取出塑件，另一个分型面取出浇注系统凝料。
3. 双分型面注射模的两个分型面先后打开。
4. 双分型面注射模具使用的浇注系统为点浇口浇注系统。
5. 潜伏式浇口的引导锥角β一般在10°~20°范围之内选取，对硬质脆性塑料应取大值。
6. 将双分型面注射模具按结构分类可分为摆钩式双分型面注射模、弹簧式双分型面注射模、滑块式双分型面注射模等。
二、选择题:1. 双分型面注射模一个分型面取出塑件，另一个分型面取出(A)。
A．浇注系统凝料B．型芯C．另一个塑件D．排气2. 双分型面注射模的两个分型面(B)打开。
A．同时B．先后C．有时同时打开D．不一定3. 双分型面注射模采用的浇口形式为(D)。
A．侧浇口B．中心浇口C．环隙浇口D．点浇口4. 双分型面注射模采用的点浇口直径应为(B)mm。
A．0.1~0.5 B．0.5~1.5C．l.5~2.0 D．2.0~3.05. 潜伏式浇口适用于(A)注射模。
A．单分型面B．双分型面C．以上二种都是D．以上二种都不是6. 点浇口不适用于(A)塑料。
A．热敏性塑料B．热塑性塑料C．热固性塑料D．纤维增强塑料7. 潜伏式浇口是由(D)浇口演变而来。
A．侧浇口B．直浇口C．爪形浇口D．点浇口三、问答题1. 点浇口的特点是什么？答(1)浇口尺寸小，熔料流经浇口的速度增加，熔料受到的剪切速率提高，熔体表面黏度下降。
流动性提高，有利于型腔的填充。
(2)便于控制浇口凝固时间，既保证补料，又防止倒流，保证了产品的质量，缩短了成型周期，提高了产生效率。
(3)点浇口浇注系统脱模时，浇口与制品自动分开，便于实现塑料件产生过程的自动化。
(4)浇口痕迹小，容易修整，制品的外观质量好。
2. 本章中介绍了哪些双分型面注射模点浇口浇注系统凝料的推出机构?答:单型腔点浇口浇注系统凝料的推出机构有(1)带有活动浇口套的自动推出机构(2)带有四槽浇口套的挡板自动推出机构(3)用分流道推板的自动推出机构多型腔点浇口浇注系统凝料的推出机构有:(1)利用定模推板的自动推出机构(2)利用拉料杆拉断点浇口凝料的推出机构(3)利用分流道斜孔拉断点浇口凝料的推出机构潜伏浇口浇注系统凝料推出机构有:(1)开设在定模部分的潜伏浇口浇注系统凝料的推出机构(2)开设在动模部分的潜伏浇口浇注系统凝料的推出机构(3)开设在塑件内侧的潜伏浇口浇注系统凝料推出机构。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、填空题
1. 与单分型面注射模相比，双分型面注射模在定模边增加了一块型腔中间板，也可以称为流道板。
2. 双分型面注射模一个分型面取出塑件，另一个分型面取出浇注系统凝料。
3. 双分型面注射模的两个分型面先后打开。
4. 双分型面注射模具使用的浇注系统为点浇口浇注系统。
5. 潜伏式浇口的引导锥角β一般在10°~20°范围之内选取，对硬质脆性塑料应取大值。
6. 将双分型面注射模具按结构分类可分为摆钩式双分型面注射模、弹簧式双分型面注射模、滑块式双分型面注射模等。
二、选择题:
1. 双分型面注射模一个分型面取出塑件，另一个分型面取出(A)。
A．浇注系统凝料B．型芯
C．另一个塑件D．排气
2. 双分型面注射模的两个分型面(B)打开。
A．同时B．先后
C．有时同时打开D．不一定
3. 双分型面注射模采用的浇口形式为(D)。
A．侧浇口B．中心浇口
C．环隙浇口D．点浇口
4. 双分型面注射模采用的点浇口直径应为(B)mm。
A．0.1~0.5 B．0.5~1.5
C．l.5~2.0 D．2.0~3.0
5. 潜伏式浇口适用于(A)注射模。
A．单分型面
B．双分型面
C．以上二种都是
D．以上二种都不是
6. 点浇口不适用于(A)塑料。
A．热敏性塑料
B．热塑性塑料
C．热固性塑料
D．纤维增强塑料
7. 潜伏式浇口是由(D)浇口演变而来。
A．侧浇口B．直浇口
C．爪形浇口D．点浇口
三、问答题
1. 点浇口的特点是什么？
答(1)浇口尺寸小，熔料流经浇口的速度增加，熔料受到的剪切速率提高，熔体表面黏度下降。
流动性提高，有利于型腔的填充。
(2)便于控制浇口凝固时间，既保证补料，又防止倒流，保证了产品的质量，缩短了成型周期，提高了产生效率。
(3)点浇口浇注系统脱模时，浇口与制品自动分开，便于实现塑料件产生过程的自动化。
(4)浇口痕迹小，容易修整，制品的外观质量好。
2. 本章中介绍了哪些双分型面注射模点浇口浇注系统凝料的推出机构?
答:单型腔点浇口浇注系统凝料的推出机构有(1)带有活动浇口套的自动推出机构(2)带有四槽浇口套的挡板自动推出机构(3)用分流道推板的自动推出机构
多型腔点浇口浇注系统凝料的推出机构有:(1)利用定模推板的自动推出机构(2)利用拉料杆拉断点浇口凝料的推出机构(3)利用分流道斜孔拉断点浇口凝料的推出机构潜伏浇口浇注系统凝料推出机构有:(1)开设在定模部分的潜伏浇口浇注系统凝料的推出机构(2)开设在动模部分的潜伏浇口浇注系统凝料的推出机构(3)开设在塑件内侧的潜伏浇口浇注系统凝料推出机构。
3. 双分型面注射模采用的导向装置与单分型面注射模有何不同?
答:双分型面注射模的导向装置除了导柱、导套等导向装置等外还有中间板与拉料板上的导向孔。
4. 叙述双分型面注射模的工作过程?
答:开模时，注射机开模系统带动动模部分后移，模具首先在第一分型面分型，中间板随动模一起后移，主流道凝料随之拉出。
当动模部分移动一定距离后，固定在中间板上的限位销与定距拉板后端接触，使中间板停止移动，动模继续后移，第二分型面分型，因塑料件包紧在型芯上，浇注系统凝料在浇口处自行拉断。
然后在第一分型面之间自行脱落或人工取出。
动模继续后移，当注射机的推杆接触推板时，推出机构开始工作，在推杆的推动下将塑料从型芯上推出，塑料件在第二分型面之间自动落下。
5. 双分型面注射模具有两个分型面，其各自的作用是什么?双分型面注射模具应使用什么浇口形式?
答:第一分型面可使主流道凝料在动模后移过程中被拉出;第二分型面可使浇注系统凝料再动模继续后移的过程中在浇口处自行拉断。
双分型面注射模具使用的浇注系统为点浇口浇注系统。
6. 本章中介绍了哪些潜伏式浇口浇注系统凝料的推出机构?
答: (1)开设在定模部分的潜伏式浇口浇注系统凝料的推出机构;
(2)开设在动模部分的潜伏式浇口浇注系统凝料的推出机构;
(3)开设作推杆上的潜伏式浇口浇注系统凝料的推出机构。
