多联机安装技术交底

直径小于Ф19.05的铜管一律采用现场煨制，热弯或冷弯专用弯制工具,椭圆率不应大于8%,并列安装配管其弯曲半径应相同,间距,坡向,倾斜度应一致.大于19.05采用冲压弯头。

4、扩口连接：
冷媒铜管与室内机联接采用喇叭口连接，因此要注意喇叭口的扩充质量，其中承口的扩口深度不应小于管径,扩口方向应迎介质流向,切管采用切割刀，扩口和锁紧螺母时在扩口的内外表面上涂些冷冻机油。

所有冷媒管保温管外按照格力要求一定要用包扎带包扎，过墙处要作铁皮套管，过楼板时要用钢套管。

5、管路在与室外机、室内机连接前要用0.5—0.6 Mpa的氮气进行系统吹扫，以出气口用浅色布检查5min，无污染为准，然后才能对接室内机、室外机。

系统对接完善后应对其试压检漏，用氮气打压至42Mpa,并用压力表观察，在6h以后开始记录压力表读数，经24h后再检查压力表读数，其压力降不得大于试验压力的0.1％。

当压力超过以上规定时，应查明原因消除泄漏，并应重新试验，直至合格。

检漏时，要认真仔细。

6、施压确定无漏点后，再进行抽真空2—3次，以使系统内压力平衡。

当剩余压力为13.3pa,保持24h，压力升高不超过0.067 Kpa为合格。

7、在系统抽真空试验合格后，可进行冲注制冷剂检漏试验，冲到系统压力10 Kpa即可，并用卤素检漏灯检漏。

检漏合格后，进行隔热层及防潮层施工。

8、最后进行整个系统的联机调试，满足设计要求。

交底人：接收人：。

多联机安装安全技术交底模板

一、工程名称：__________________________二、施工单位：__________________________三、建设单位：__________________________四、交底部门：__________________________五、交底人：__________________________六、施工期限：__________________________七、接受交底班组或员工签名：__________________________八、交底内容：1. 安全基本要求（1）所有进入施工现场的人员必须佩戴安全帽，并扣好帽带，确保头部安全。

（2）作业时必须穿着适宜的服装，禁止穿拖鞋、高跟鞋等。

（3）施工现场内禁止吸烟、饮酒，禁止打架斗殴。

（4）非专业人员不得擅自操作电气设备，未经培训的人员不得上岗。

2. 多联机安装前的准备工作（1）施工前，应仔细检查施工现场，确保无安全隐患。

（2）检查多联机设备，确认设备完好，无损坏。

（3）熟悉多联机安装流程，掌握相关技术要求。

3. 多联机安装过程中的安全注意事项（1）安装人员必须穿戴好个人防护用品，如安全帽、手套、防护眼镜等。

（2）安装过程中，注意保持现场整洁，防止杂物掉落伤人。

（3）高空作业时，必须系好安全带，并将安全带系在可靠位置。

（4）使用梯子、脚手架等高空作业设备时，必须确保其稳固可靠。

（5）安装过程中，严禁在设备上攀爬、跳跃，防止坠落事故。

（6）安装过程中，如发现设备故障，应立即停止操作，并及时通知专业人员处理。

4. 多联机安装后的验收与调试（1）安装完成后，应进行设备检查，确保设备安装正确、牢固。

（2）进行设备调试，确保设备运行正常，无异常噪音。

（3）调试过程中，如发现设备故障，应立即停止操作，并及时通知专业人员处理。

5. 应急处理（1）如遇紧急情况，应立即停止操作，迅速撤离现场。

（2）发生事故时，应立即报告相关部门，并采取相应措施进行救治。

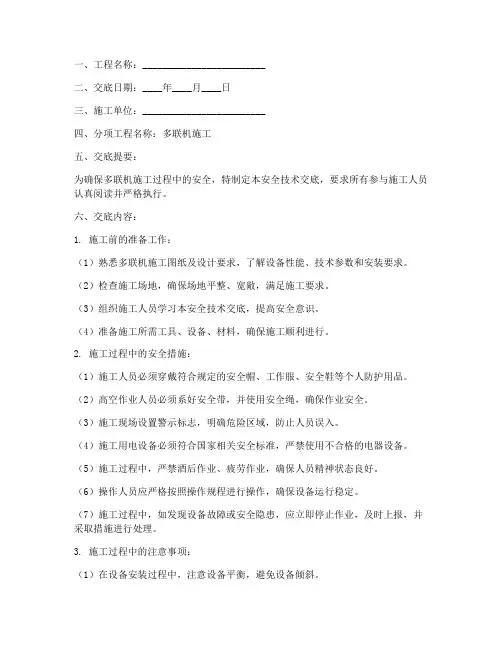

多联机施工安全技术交底模板

一、工程名称：_________________________二、交底日期：____年____月____日三、施工单位：_________________________四、分项工程名称：多联机施工五、交底提要：为确保多联机施工过程中的安全，特制定本安全技术交底，要求所有参与施工人员认真阅读并严格执行。

六、交底内容：1. 施工前的准备工作：（1）熟悉多联机施工图纸及设计要求，了解设备性能、技术参数和安装要求。

（2）检查施工场地，确保场地平整、宽敞，满足施工要求。

（3）组织施工人员学习本安全技术交底，提高安全意识。

（4）准备施工所需工具、设备、材料，确保施工顺利进行。

2. 施工过程中的安全措施：（1）施工人员必须穿戴符合规定的安全帽、工作服、安全鞋等个人防护用品。

（2）高空作业人员必须系好安全带，并使用安全绳，确保作业安全。

（3）施工现场设置警示标志，明确危险区域，防止人员误入。

（4）施工用电设备必须符合国家相关安全标准，严禁使用不合格的电器设备。

（5）施工过程中，严禁酒后作业、疲劳作业，确保人员精神状态良好。

（6）操作人员应严格按照操作规程进行操作，确保设备运行稳定。

（7）施工过程中，如发现设备故障或安全隐患，应立即停止作业，及时上报，并采取措施进行处理。

3. 施工过程中的注意事项：（1）在设备安装过程中，注意设备平衡，避免设备倾斜。

（2）在管道连接过程中，确保管道连接牢固，防止泄漏。

（3）在设备调试过程中，注意观察设备运行状态，发现异常立即停机检查。

（4）在设备运行过程中，严禁操作人员进入设备内部，防止发生意外。

（5）施工结束后，对施工现场进行清理，确保无安全隐患。

七、培训与考核：1. 施工单位应组织施工人员进行安全技术培训，提高施工人员的安全意识和操作技能。

2. 施工人员应参加安全技术考核，考核合格后方可上岗作业。

3. 施工单位应定期对施工人员进行安全教育培训，确保施工人员安全意识不断提高。

多联空调安装安全技术交底模板

一、交底目的为确保多联空调安装过程中的安全，防止事故发生，特制定本安全技术交底，对参与安装的全体人员进行安全技术培训和教育。

二、适用范围本交底适用于所有参与多联空调安装的施工人员、管理人员及监督人员。

三、安全注意事项1. 人员要求- 从事安装工作的人员必须持有相关操作证书，熟悉安装工艺和安全操作规程。

- 新员工必须经过安全技术培训，考试合格后方可上岗。

2. 施工前准备- 检查施工现场，确保环境安全，无易燃、易爆物品。

- 检查设备，确保设备完好无损，符合安装要求。

- 确认电源线路安全可靠，接地良好。

3. 安装操作- 安装过程中，操作人员必须佩戴安全帽、手套等防护用品。

- 高处作业时，必须系好安全带，并使用安全绳。

- 使用工具时，确保工具完好，操作规范。

- 严禁操作人员擅自离开工作岗位，确保现场安全。

4. 设备搬运- 搬运设备时，应使用合适的搬运工具，确保设备平稳。

- 严禁野蛮装卸，防止设备损坏。

- 搬运过程中，注意周围环境，防止碰撞他人或物品。

5. 管道连接- 连接管道时，确保管道接口严密，无泄漏。

- 使用专用工具，确保连接牢固。

- 连接完成后，检查系统是否有泄漏现象。

6. 电气安全- 电气设备操作人员必须具备相关资质。

- 操作前，确保电源断开，防止触电事故。

- 严禁在带电状态下进行操作。

7. 施工结束- 施工结束后，清理施工现场，确保无安全隐患。

- 对设备进行检查，确保设备正常运行。

四、应急处理1. 发生意外事故时，立即停止作业，迅速报警。

2. 根据事故情况，采取相应措施进行救援。

3. 保护现场，等待相关部门处理。

五、培训与考核1. 安装人员必须参加安全技术培训，考核合格后方可上岗。

2. 定期对安装人员进行安全教育培训，提高安全意识。

六、总结本安全技术交底旨在提高多联空调安装过程中的安全水平，确保施工人员生命财产安全。

请全体人员严格遵守安全操作规程，共同营造安全、和谐的施工环境。

中央空调技术交底(多联机)

中央空调技术交底(多联机)Technical Disclosure RecordTable A1-1Project Namen UnitSummary of DisclosureDisclosure Content:NumberDisclosure DateSub-Project NameMulti-XXXXXX:Before n: XXX n scope → Make n drawingsDuring n: Install indoor unit → Install refrigerant piping → Install outdoor unit → Airtight test → Vacuum drying → Wiring → XXX → XXX → XXX → XXX → Deliver user manual;ns:1) The condensate pipe hole should make the pipe have a downward slope (the drainage slope should be at least maintaineda t i ≥ 0.01.and the thickness of the n pipe must also be considered).2) XXX (preferably double rows of air and liquid pipes).XXX。

If there are holes to be punched after the change。

the n and size of the holes to be XXX that there is no impact on the building structure。

the size of the holes to be opened should be marked on the wall panel。

多联机技术(安全)交底模板

一、交底项目名称：多联机安装与维护安全技术交底二、交底对象：参与多联机安装、维护及操作的所有人员三、交底时间：[具体时间]四、交底内容：一、安全注意事项1. 工作前准备（1）检查施工现场，确保环境整洁，无障碍物，符合安全作业要求。

（2）熟悉多联机设备的技术参数、操作规程及安全注意事项。

（3）佩戴好安全帽、安全鞋、手套等个人防护用品。

2. 安装过程（1）安装前，确保所有安装工具、材料齐全，符合要求。

（2）按照设备说明书进行安装，确保设备安装牢固、水平。

（3）安装过程中，注意检查线路连接是否正确，防止短路、漏电等事故发生。

（4）安装高空作业时，应使用安全带，确保自身安全。

3. 维护过程（1）维护前，关闭设备电源，确保设备处于安全状态。

（2）维护过程中，注意观察设备运行状态，发现问题及时处理。

（3）维护时，使用专用工具，避免对设备造成损害。

（4）维护后，检查设备运行是否正常，确保设备处于良好状态。

4. 操作过程（1）操作前，了解设备性能、操作规程及安全注意事项。

（2）操作时，遵循操作规程，确保设备正常运行。

（3）操作过程中，注意观察设备运行状态，发现问题及时处理。

（4）操作结束后，关闭设备电源，确保设备处于安全状态。

二、应急处置措施1. 短路、漏电（1）立即切断设备电源，防止事故扩大。

（2）检查线路连接，找出短路、漏电原因，进行处理。

（3）必要时，请专业人员协助处理。

2. 设备故障（1）关闭设备电源，确保设备处于安全状态。

（2）检查设备故障原因，进行维修或更换部件。

（3）维修完成后，进行试运行，确保设备正常运行。

3. 高空坠落（1）立即停止高空作业，确保人员安全。

（2）对坠落人员实施急救措施，必要时拨打急救电话。

（3）检查现场安全设施，确保符合安全要求。

三、培训及考核1. 对参与多联机安装、维护及操作人员进行安全技术培训，确保其掌握安全操作技能。

2. 培训结束后，进行考核，确保人员具备安全操作能力。

四、总结本次安全技术交底旨在提高参与多联机安装、维护及操作人员的安全意识，确保设备安全运行。

多联机空调项目技术交底记录表实例

资料编号
06-18-C2-001
审核人施组总设计交底单位工程施组交底施工方案交底专项施工方案交底施工作业交底
交底部位
1、本项目施工队伍包括项目经理、技术负责人、施工班组长、施工人员等。 2、本项目施工流程：材料准备、套管安装、安装室内机、风管安装、冷媒配管安装、排水管安装、绝热保温、电气安装、室外机安装、系统吹扫、系统连接、强度试验、追加冷媒、安装面板调试、安装风口、交付使用。 3、风管与配件的咬口缝应紧密，宽度应一致，折角应平直，圆角应均匀，且两端面应平行，风管不应有明显的扭曲与翘角，表面应平整，凹凸不应大于10mm；当风管的外径或外边长大于300mm时，其允许偏差不应大于3mm，管口平面度的长度之差不应大于2mm，矩形风管两条对角线偏差不应大于3mm。 4、风管系统支吊架安装应符合下列要求：预埋件位置应正确、牢固可靠，埋入部分应去除油污，且不得涂漆，风管支吊架的型号、规格按工程实际情况选用，风管内严禁其他管线穿越。 5、风口的安装位置应符合设计要求，风口与风管的连接应严密牢固，不应存在可察觉的漏风点和部位，风口与装饰面贴合应紧密。 6、柔性短管的安装，应松紧适度，目测平顺，不应有强制性扭曲。 7、配管穿过墙体或楼板处应设镀锌铁皮套管或钢套管，管道的焊缝不得置于套管内，镀锌铁皮套管应与墙面或楼板平齐，但应比地面高出20mm，管道与套管的空隙应用隔热或其他不然材料填塞，不得将套管作为管道支架。 8、冷媒配管应尽量短，优先选用直线配管，必须弯曲时，弯曲半径要在配管半径的4倍以上。而且弯曲冷媒管时，要用手动弯曲，一定注意不能把管子弄破，并且管壁不能变薄。 9、冷媒配管应尽量短，优先选用直线配管，必须弯曲时，弯曲半径要在配管半径的4倍以上。而且弯曲冷媒管时，要用手动弯曲，一定注意不能把管子弄破，并且管壁不能变薄。 10、冷媒配管安装步骤:支架或吊杆制作→按图纸要求配管→焊接→吹净→试漏→干燥→保温。 11、室内机安装步骤：决定室内机的位置→画线标位→打膨胀螺栓→装室内机→管路连接。室内机安装质量要求： 1）高度：注意顾及最后面向天花板的表面；2）水平：水平度在±1以内；3）方向：机器必须与天花板可见结合处呈直线状态；4）检修口：按照技术资料要求，预留出检修口的位置；5）立管中的气管超过10m时，每隔不超过10m 安装一个存油湾头。 12、冷凝水管的安装：冷凝水管采用工程PVC塑料管。1）步骤：连接水管→检查泄漏→绝缘；2）管道安装前必须将管内的污物及锈蚀清洁干净，安装停顿期间对管道开口应采用密封保护措施；3）冷凝水管的水平管应坡向排水口坡度尽可能做到1/100,实在困难时也要保证3/1000以上；4）室内机与冷凝水管之间作软连接，且室内机冷凝水排放应先抬高冷凝水管后，再连接干管。冷凝水系统的渗漏试验可采用冲水试验，无渗漏为合格；5）管道安装后应进行系统（氮气）吹净，系统清洁后方可与空调设备连接。 12、绝热工作需要按设计要求选用材料施工，施工时先把保温套管穿好，留出焊接处，最后处理焊口。施工时绝对禁止绝缘层断段出现，保温套管搭接处一定要用胶带捆扎好。 13、室外机安装：1）室外机设备的搬运或吊装；安装空间选择，严格按照资料要求实施；3）室外机以槽钢作基础，禁止四角支撑，用纵向支撑或四周支撑。室外机之间、室外机与建筑物之间应符合相应的技术规定。交底人接受交底人员注：1 2 本表由施工单位填写。内容较多时本表作为首页，交底内容可续页。接受交底人数交底时间年月日
