电容器技术交流铝聚合物电解电容器的特性及应用江门市新会三巨电子科技有限公司JIANGMEN XINHUI SANJV ELECTRONIC CO.,LTD.地址:广东省江门市新会区中心南路37号广源大厦B座邮政编码:529100联系电话:0750-8686169 传真:0750-6331711E-Mail: xhsanjv@ 公司网址:铝聚合物电解电容器的特性及应用摘要:本文主要介绍了铝聚合物电解电容器的电气性能及主要参数,重点阐述了其等效串联电阻(ESR)低、承载纹波电流能力强的优点,同时分析了铝聚合物电解电容器在电路中应用的特点。

关键词:聚合物;电解电容器;等效串联电阻铝聚合物电解电容器铝电解电容器种类很多,有的可以将ESR明显减小,但是还是没有质的变化。

ESR主要是由电解电容器的阴极电阻造成的,提高电解电容器的阴极材料电导率可以改善电解电容器的性能,而铝聚合物电解电容器的有机聚合物阴极可以使电导率达到300ms/cm,甚至3000ms/cm,这种阴极材料可以使电解电容器的ESR非常低。

铝聚合物电解电容器的结构与普通铝电解电容器相同,所不同的是引线式铝聚合物电解电容器的阴极材料用有机半导体浸膏替代电解液。

固态铝聚合物贴片电容是结合了铝电解电容和钽电容的一种独特结构。

同传统的铝电解电容一样,固态铝聚合物贴片电容的阳极铝电极板、氧化铝层通过阳极氧化过程制作在上面。

固态铝聚合物贴片电容中,高导电率的聚合物电极薄膜沉积在氧化铝上,作为阴极,炭和银为阴极的引出电极,这一点与固态钽电解电容器相似。

铝聚合物电解电容器电气性能ESR和额定纹波电流铝聚合物电解电容器最大的特点是ESR很小,固态铝聚合物贴片电容的ESR低于固态钽,甚至低于钽-聚合物组合电容,原因就是采用了固态导体聚合物,这就意味着承受纹波电流能力强。

电解电容的ESR主要取决于电极的电阻,固态铝聚合物电容的电极阻值比其它电极的阻值小得多,几乎为0。

铝电解电容的性能特点及技术应用领域

铝电解电容的性能特点及技术应用领域

铝电解电容的性能特点及技术应用领域一般来说,电源滤波、交流旁路等用途所需的电容器能选用铝电解电容器。

1、单位体积所具有的电容量特别大。

工作电压越低,这方面的特点愈加突出,因此,特别适应电容器的小型化和大容量化。

例如,CD26型低压大容量铝电解电容器的比容量约为300μF/cm3,而其它在小型化方面也颇具特色的金属化纸介电容器的低压片式陶瓷电容器的比容量一般不会超过2μF/cm3。

2、铝电解电容器在工作过程中具有“自愈”特性。

所谓“自愈”特性是指介质氧化膜的疵点或缺陷在电容器工作过程中随时可以得到修复,恢复其应具有的绝缘能力,避免招致电介质的雪崩式击穿。

3、铝电解电容器的介质氧化膜能够承受非常高的电场强度。

在铝电解电容器的工作过程中,介质氧化膜承受的电场强度约为600kV/mm,这一数值是纸介电容器的30多倍。

4、可以获得很高的额定静电容量。

低压铝电解电容器能够非常方便地获得数千乃至数万微法的静电容量。

大容量、小体积由于电解电容器多数采用卷绕结构,很容易扩大体积,因此单位体积电容量非常大,比其它电容大几倍到几十倍。

但是大电容量的获取是以体积的扩大为代价的,现代开关电源要求越来越高的效率,越来越小的体积。

因此,有必要寻求新的解决办法,来获得大电容量、小体积的电容器。

在开关电源的原边一旦采用有源滤波器电路,则铝电解电容器的使用环境变得比以前更为严酷:a、高频脉冲电流主要是20 kHz~100kHz的脉动电流,而且大幅度增加;b、变换器的主开关管发热,导致铝电解电容器的周围温度升高;c、变换器多采用升压电路,因此要求耐高压的铝电解电容器。

这样一来,利用以往技术制造的铝电解电容器,由于要吸收比以往更大的脉动电流,不得不选择大尺寸的电容器。

结果,使电源的体积庞大,难以用于小型化的电子设备。

为了解决这些难题,必须研究与开发一种新型的电解电容器,体积小、耐高压,并且允许流过大量高频脉冲电流。

另外,这种电解电容器,在高温环境下工作,工作寿命还须比较长。

高频低阻铝电解电容

高频低阻铝电解电容

高频低阻铝电解电容高频低阻铝电解电容在电子行业中具有重要的应用价值,其特点是在高频下具有较低的电阻。

它主要用于电子设备中的直流滤波、耦合和旁路等电路中,可以提高系统的稳定性和性能。

这种类型的电解电容在电子领域的研究和应用中扮演着重要的角色,为了更好地了解高频低阻铝电解电容,本文将从其基本原理、结构特点、性能指标和应用领域等方面展开深入研究。

高频低阻铝电解电容是一种具有特殊结构和性能指标的电解电容器,主要由铝箔、电解液和绝缘罩等部分组成。

其工作原理是在铝箔表面形成铝氧化膜,通过电解液产生电容效应,从而实现电容器的存储能量。

在高频下,由于电解电容器的电阻较低,能够更好地传递高频信号,提高系统的频率响应和信号传输性能,有利于减小信号失真和提高系统的稳定性。

高频低阻铝电解电容的主要特点包括较低的ESR值、较高的工作频率、较高的耐压能力和较长的使用寿命等。

ESR值是电解电容器的内部电阻值,影响着电容器的能量损耗和频率响应能力,高频低阻铝电解电容具有较低的ESR值,能够在高频工作条件下更好地传递信号和储存能量。

此外,高频低阻铝电解电容还具有较高的工作频率和耐压能力,适合在高频电路和高压电路中使用,且具有较长的使用寿命,有助于减少系统的维护成本和更换频率。

在实际应用中,高频低阻铝电解电容被广泛用于各类电子设备中,如电源模块、通信设备、工控设备、LED照明、汽车电子等领域。

在电源模块中,高频低阻铝电解电容可以用作直流滤波电容,平滑电源输出,提高系统的稳定性和可靠性;在LED照明中,高频低阻铝电解电容可以用作耦合电容,提高灯珠的驱动效率和亮度;在汽车电子中,高频低阻铝电解电容可以用作旁路电容,保护车载电子设备避免电压波动对系统的影响。

综上所述,高频低阻铝电解电容作为一种重要的电子元器件,在电子领域有着广泛的应用前景和市场需求。

通过深入研究其基本原理、结构特点、性能指标和应用领域等方面,可以更好地了解和应用高频低阻铝电解电容,为电子设备的设计和制造提供更好的电容器选择和优化方案,推动电子行业的发展和进步。

低ESR铝电解电容器及其应用要点

低ESR铝电解电容器及其应用要点

低ESR铝电解电容器及其应用北京航空航天大学教授方佩敏铝电解电容器是常用的元件,主要用于滤波、去耦及低频信号耦合等场合。

一般的铝电解电容器其电解质是二氧化锰或其它电解液组成的,它的等效串联电阻(ESR)较高,温度特性较差,允许纹波电流较小。

近年来开发出一种新型有机半导体铝固体电解电容器,它采用高性能的电解质材料(有机半导体),其导电性高,ESR值低,并且有良好的频率特性、温度特性及允许通过更多的纹波电流等特点。

本文介绍日本三洋(SANYO)公司研究开发的有机半导体铝固体电解电容器,商标为OS-CON,以下简称此类电容器为OS-CON。

OS-CON的电解质OS-CON的构造与一般的铝电解电容器基本相同,电容芯采用铝箔卷绕结构(如图1所示),所不同的是采用有机半导体材料代替电解液,采用特殊的工艺:经加热、熔解、冷却固化后形成的多结晶组成的高导体。

它的成份是TCNQ复合盐半导体。

它主要的特点是:它是固体电解质,不会因电解液干涸而造成容量减少、tan 增加的问题,另外,因为电解液是用离子传导,TCNQ复合盐是用电子传导,电子传导要比离子传导快得多,所以导电性比电解液的电容约高100倍(即电阻值低)。

高导电性有利于温度的稳定。

OS-CON的电气特性OS-CON虽然是电解电容器但却有与薄膜电容器相同的高频特性,这是由于高导电性电解质的ESR低,从而大幅度提高高频特性。

其谐振点在100kHz~10MHz之间,820μF的OS-CON在100kHz时,其ESR约为10mΩ,在10MHz时其ESR约为20mΩ。

OS-CON的温度特性(随温度变化而引起ESR变化)极好,并且随温度变化而引起的电容量变化也较小。

OS-CON的ESR温度特性如图2所示,OS-CON的电容量的温度特性如图3所示。

由图可以明显看出:一般铝电解电容器在低温时ESR值更大,电容量变得更小,不适于低温使用,而OS-CON较适合用于要求低温特性好的场合,如室外使用的电子设备或车载电子设备等。

铝电解电容器等效串联电阻ESR

铝电解电容器等效串联电阻ESR

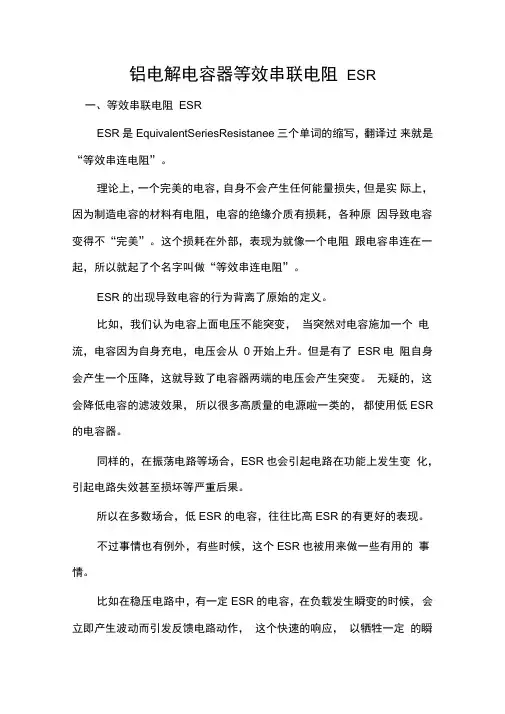

铝电解电容器等效串联电阻ESR一、等效串联电阻ESRESR是EquivalentSeriesResistanee 三个单词的缩写,翻译过来就是“等效串连电阻”。

理论上,一个完美的电容,自身不会产生任何能量损失,但是实际上,因为制造电容的材料有电阻,电容的绝缘介质有损耗,各种原因导致电容变得不“完美”。

这个损耗在外部,表现为就像一个电阻跟电容串连在一起,所以就起了个名字叫做“等效串连电阻”。

ESR的出现导致电容的行为背离了原始的定义。

比如,我们认为电容上面电压不能突变,当突然对电容施加一个电流,电容因为自身充电,电压会从0开始上升。

但是有了ESR电阻自身会产生一个压降,这就导致了电容器两端的电压会产生突变。

无疑的,这会降低电容的滤波效果,所以很多高质量的电源啦一类的,都使用低ESR 的电容器。

同样的,在振荡电路等场合,ESR也会引起电路在功能上发生变化,引起电路失效甚至损坏等严重后果。

所以在多数场合,低ESR的电容,往往比高ESR的有更好的表现。

不过事情也有例外,有些时候,这个ESR也被用来做一些有用的事情。

比如在稳压电路中,有一定ESR的电容,在负载发生瞬变的时候,会立即产生波动而引发反馈电路动作,这个快速的响应,以牺牲一定的瞬态性能为代价,获取了后续的快速调整能力,尤其是功率管的响应速度比较慢,并且电容器的体积/ 容量受到严格限制的时候。

这种情况见于一些使用mos管做调整管的三端稳压或者相似的电路中。

这时候,太低的ESF反而会降低整体性能。

ESF是等效“串连”电阻,意味着,将两个电容串连,会增大这个数值,而并联则会减少之。

实际上,需要更低ESR的场合更多,而低ESR的大容量电容价格相对昂贵,所以很多开关电源采取的并联的策略,用多个ESR相对高的铝电解并联,形成一个低ESR的大容量电容。

牺牲一定的PCB空间,换来器件成本的减少,很多时候都是划算的。

和ESR类似的另外一个概念是ESL也就是等效串联电感。

低ESR铝电解电容器

低ESR铝电解电容器

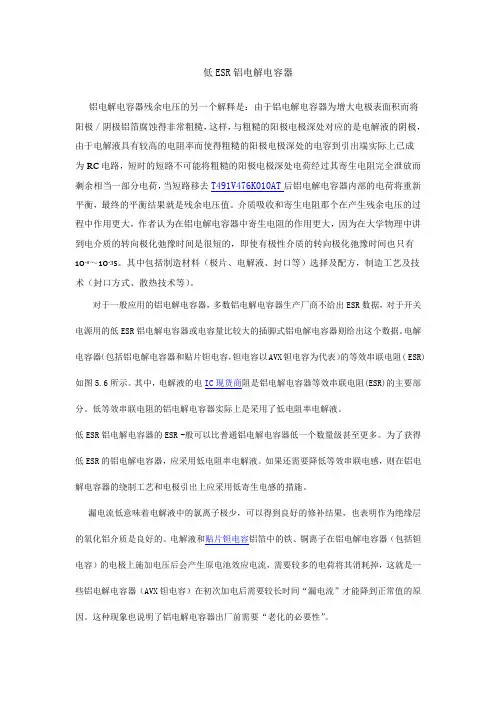

低ESR铝电解电容器铝电解电容器残余电压的另一个解释是:由于铝电解电容器为增大电极表面积而将阳极/阴极铝箔腐蚀得非常粗糙,这样,与粗糙的阳极电极深处对应的是电解液的阴极,由于电解液具有较高的电阻率而使得粗糙的阳极电极深处的电容到引出端实际上已成为RC电路,短时的短路不可能将粗糙的阳极电极深处电荷经过其寄生电阻完全泄放而剩余相当一部分电荷,当短路移去T491V476K010AT后铝电解电容器内部的电荷将重新平衡,最终的平衡结果就是残余电压值。

介质吸收和寄生电阻那个在产生残余电压的过程中作用更大,作者认为在铝电解电容器中寄生电阻的作用更大,因为在大学物理中讲到电介质的转向极化弛豫时间是很短的,即使有极性介质的转向极化弛豫时间也只有10-s~10-3s。

其中包括制造材料(极片、电解液、封口等)选择及配方,制造工艺及技术(封口方式、散热技术等)。

对于一般应用的铝电解电容器,多数铝电解电容器生产厂商不给出ESR数据,对于开关电源用的低ESR铝电解电容器或电容量比较大的插脚式铝电解电容器则给出这个数据。

电解电容器(包括铝电解电容器和贴片钽电容,钽电容以AVX钽电容为代表)的等效串联电阻( ESR)如图5.6所示。

其中,电解液的电IC现货商阻是铝电解电容器等效串联电阻(ESR)的主要部分。

低等效串联电阻的铝电解电容器实际上是采用了低电阻率电解液。

低ESR铝电解电容器的ESR -般可以比普通铝电解电容器低一个数量级甚至更多。

为了获得低ESR的铝电解电容器,应采用低电阻率电解液。

如果还需要降低等效串联电感,则在铝电解电容器的绕制工艺和电极引出上应采用低寄生电感的措施。

漏电流低意味着电解液中的氯离子极少,可以得到良好的修补结果,也表明作为绝缘层的氧化铝介质是良好的。

电解液和贴片钽电容铝箔中的铁、铜离子在铝电解电容器(包括钽电容)的电极上施加电压后会产生原电池效应电流,需要较多的电荷将其消耗掉,这就是一些铝电解电容器(AVX钽电容)在初次加电后需要较长时间“漏电流”才能降到正常值的原因。

铝电解电容 2.2uf esr

铝电解电容 2.2uf esr

《深度探讨铝电解电容 2.2uf esr》1. 引言铝电解电容是一种常见的电子元件,被广泛应用于电子设备中。

其中,2.2uf esr铝电解电容是一种常见的规格。

在本文中,我们将对铝电解电容 2.2uf esr进行深度探讨,以帮助读者更好地理解这一电子元件的特性和应用。

2. 铝电解电容的基本原理铝电解电容的基本原理是利用电解液和铝箔构成的电极,通过电解质在两电极间的电位差来储存电荷。

而2.2uf esr铝电解电容中的2.2uf代表了其电容量大小,esr则代表了其等效串联电阻,是影响电容性能的一个重要参数。

了解这些基本原理对于进一步理解铝电解电容 2.2uf esr的特性和应用非常重要。

3. 2.2uf esr铝电解电容的特性分析2.2uf esr铝电解电容在电子电路中扮演着重要的角色,其具有以下几个特性:3.1 电容量大小:2.2uf的电容量使其在电路设计中具有一定的灵活性,能够满足不同的设计需求。

3.2 等效串联电阻:esr值的大小直接影响了电容的性能,低esr值意味着更好的高频性能和稳定性。

3.3 工作温度范围:2.2uf esr铝电解电容通常具有一定的工作温度范围,超出范围可能会影响其性能和寿命。

4. 2.2uf esr铝电解电容的应用场景在电子电路设计中,2.2uf esr铝电解电容被广泛应用于各种场景,例如:4.1 滤波电路:利用其较大的电容量和低esr值,能够在电源和信号线路中起到良好的滤波效果。

4.2 耦合电路:2.2uf esr铝电解电容可以有效地隔离直流和交流信号,提高电路的稳定性和性能。

4.3 调整电路:在一些调整电路中,2.2uf esr铝电解电容可以通过改变其工作状态来实现电路的调节和稳定。

5. 对2.2uf esr铝电解电容的个人理解在我看来,2.2uf esr铝电解电容具有很多优秀的特性,可以应用于各种电子电路中。

它的稳定性和高频性能使其在现代电子设备中扮演着重要的角色,能够有效提高电路的性能和稳定性。

铝电解电容器指产品的使用手册-NCC

铝电解电容器指产品的使用手册-NCC

铝电解电容器指产品的使用手册-NCC铝电解电容器指产品的使用手册-NCC1.引言1.1 目的本手册旨在提供有关铝电解电容器的详细信息,以便用户正确安装、操作和维护该产品。

1.2 适用范围本手册适用于铝电解电容器的所有型号和规格,由NCC公司生产和销售。

2.产品概述2.1 产品介绍铝电解电容器是一种用于存储电能和平滑电流的重要电子元件。

它由铝箔和电解介质构成,具有高电容量、低ESR和长寿命等特点。

2.2 产品分类铝电解电容器根据用途和特性分为多个系列,包括低阻抗型、高温型、超低ESR型等。

3.环境要求3.1 安装环境铝电解电容器应在干燥、防尘、无腐蚀气体的环境下安装。

3.2 工作温度根据产品规格书所示,铝电解电容器在指定的工作温度范围内正常工作。

4.安装与操作4.1 安装准备在安装之前,请确保您已阅读并理解本手册中的安全事项和注意事项。

4.2 安装方法按照产品规格书中的指示进行安装,确保端子正确连接,并且固定牢固。

4.3 使用注意事项避免超过产品规格书中的额定电压和额定温度,防止过电流和过热等情况发生。

5.维护与保养5.1 清洁定期清洁铝电解电容器的表面,确保无灰尘和腐蚀物。

5.2 检查定期检查铝电解电容器的端子和接线,确保连接可靠。

6.故障排除与维修6.1 常见问题与解决方法一些常见问题及其可能的解决方法,如电容值异常、电容器发热等。

6.2 维修与更换如果铝电解电容器出现故障或过期,应进行适当的维修或更换,遵循相关的规程和安全标准。

7.附件本文档涉及以下附件,详见附件清单。

附件清单:- 产品规格书- 安装示意图- 维护记录表8.法律名词及注释8.1 法律名词- 铝电解电容器:根据相关法规定义,指使用铝箔和电解介质构成的电子元件。

- ESR(Equivalent Series Resistance):等效串联电阻,指铝电解电容器内部电阻。

8.2 注释- 安装示意图:为了更清晰的展示安装步骤,故意简化的图示,实际操作请严格按照产品规格书进行。
