伺服运动控制系统的结构及应用
伺服的控制原理与应用
伺服的控制原理与应用1. 引言伺服系统是一种广泛应用于工业控制领域的控制系统，可以精确控制输出位置、速度和力等参数。
本文将介绍伺服的控制原理和应用。
2. 伺服系统的基本原理伺服系统由控制器、执行器和反馈装置组成。
控制器根据反馈信号对执行器施加控制，从而使系统输出达到期望值。
2.1 控制器控制器负责接收输入信号并根据系统要求调整输出信号。
常见的控制器类型包括PID控制器和模糊控制器。
2.2 执行器执行器是伺服系统的动力来源，用于改变系统输出状态。
常见的执行器包括伺服电机、伺服阀等。
2.3 反馈装置反馈装置用于测量系统的输出状态，并将其反馈给控制器。
常见的反馈装置包括编码器、传感器等。
3. 伺服系统的应用伺服系统广泛应用于各种工业控制场景中，下面将介绍几个常见的应用案例。
3.1 机械加工在机械加工领域，伺服系统常用于控制数控机床的进给轴和主轴。
通过精确控制伺服电机的转速和位置，可以实现高精度的加工操作。
3.2 机器人控制伺服系统在机器人控制中起着至关重要的作用。
通过控制机器人关节的位置和力，可以实现精确的运动控制和物体抓取。
3.3 自动化包装在自动化包装生产线上，伺服系统可以控制物体的定位和运动速度，从而实现高效的包装操作。
3.4 纺织机械在纺织机械行业，伺服系统常用于控制织机的进给和提花等操作，以实现织物的高质量生产。
4. 伺服系统的优势和挑战伺服系统具有以下优势： - 高精度控制能力，可满足精密操作需求； - 快速响应能力，适应快速变化的工作环境； - 可编程性，便于实现复杂的控制算法。
然而，伺服系统也面临一些挑战： - 成本高，需要额外的硬件和人力投入； - 需要专业的知识和技能进行调试和维护； - 在一些特殊工作环境下，可能会受到干扰或故障。
5. 结论伺服系统是一种重要的工业控制技术，具有广泛的应用前景。
通过掌握伺服系统的控制原理和应用，可以更好地应用伺服技术解决实际问题，提高生产效率和产品质量。

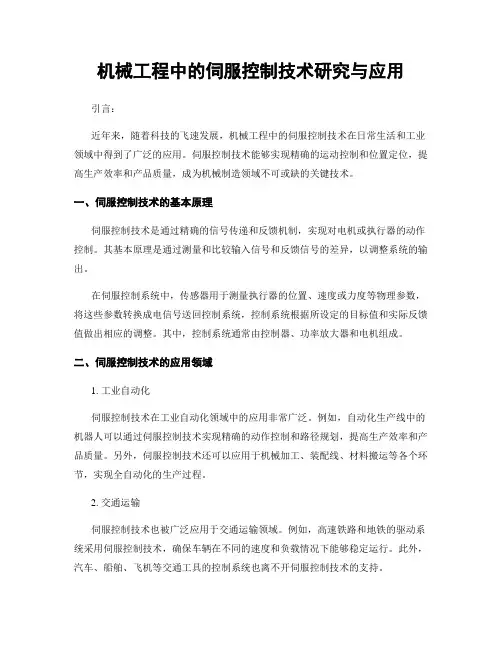

机械工程中的伺服控制技术研究与应用
机械工程中的伺服控制技术研究与应用引言：近年来，随着科技的飞速发展，机械工程中的伺服控制技术在日常生活和工业领域中得到了广泛的应用。
伺服控制技术能够实现精确的运动控制和位置定位，提高生产效率和产品质量，成为机械制造领域不可或缺的关键技术。
一、伺服控制技术的基本原理伺服控制技术是通过精确的信号传递和反馈机制，实现对电机或执行器的动作控制。
其基本原理是通过测量和比较输入信号和反馈信号的差异，以调整系统的输出。
在伺服控制系统中，传感器用于测量执行器的位置、速度或力度等物理参数，将这些参数转换成电信号送回控制系统，控制系统根据所设定的目标值和实际反馈值做出相应的调整。
其中，控制系统通常由控制器、功率放大器和电机组成。
二、伺服控制技术的应用领域1. 工业自动化伺服控制技术在工业自动化领域中的应用非常广泛。
例如，自动化生产线中的机器人可以通过伺服控制技术实现精确的动作控制和路径规划，提高生产效率和产品质量。
另外，伺服控制技术还可以应用于机械加工、装配线、材料搬运等各个环节，实现全自动化的生产过程。
2. 交通运输伺服控制技术也被广泛应用于交通运输领域。
例如，高速铁路和地铁的驱动系统采用伺服控制技术，确保车辆在不同的速度和负载情况下能够稳定运行。
此外，汽车、船舶、飞机等交通工具的控制系统也离不开伺服控制技术的支持。
3. 医疗器械现代医疗器械中的伺服控制技术，使得医生可以通过精确的控制实现对患者体内的治疗、手术过程和病人康复的辅助。
例如，手术机器人可以通过伺服控制技术进行精细且准确的手术操作，减小手术风险，提高手术成功率。
4. 人工智能伺服控制技术在人工智能领域中的应用也越来越广泛。
例如，智能家居中，可以通过伺服控制技术实现对家居设备的智能控制，包括灯光、温度和安全系统等。
此外，智能机器人和无人机等技术的发展也得益于伺服控制技术的支持。
三、机械工程中伺服控制技术的研究进展伺服控制技术的研究一直是机械工程领域的热点问题。
伺服系统包含哪些(基本组成_工作原理_应用)
伺服系统包含哪些(基本组成_工作原理_应用)
伺服系统的结构组成机电一体化的伺服控制系统的结构、类型繁多，但从自动控制理论的角度来分析，伺服控制系统一般包括控制器、被控对象、执行环节、检测环节、比较环节等五部分。
下图给出了伺服系统组成原理框图。
图伺服系统组成原理框图
1.比较环节
比较环节是将输入的指令信号与系统的反馈信号进行比较，以获得输出与输入间的偏差信
2.控制器
控制器通常是计算机或PID控制电路，其主要任务是对比较元件输出的偏差信号进行变换处理，以控制执行元件按要求动作。
3.执行环节
执行环节的作用是按控制信号的要求，将输入的各种形式的能量转化成机械能，驱动被控对象工作。
机电一体化系统中的执行元件一般指各种电机或液压、气动伺服机构等。
4.被控对象
5.检测环节
检测环节是指能够对输出进行测量并转换成比较环节所需要的量纲的装置，一般包括传感器和转换电路。
伺服系统工作原理伺服系统是使物体的位置、方位、状态等输出被控量能够跟随输入目标的任意变化而变化的自动控制系统，即伺服系统是具有反馈的闭环自动控制系统。
它由计算机数字控制系统、伺服驱动器、伺服电动机、速度和位置传感器等组成。
计算机数字控制系统用来存储零件加工程序，根据编码器反馈回来的信息进行各种插补运算和软件实时控制，向各坐标轴的伺服驱动系统发出各种控制命令。
伺服驱动器和伺服电动机接收到计算机数字控制系统的控制命令后，对功率进行放大、变换与调控等处理，能够快速平滑调。
伺服控制系统的原理和应用
伺服控制系统的原理和应用伺服控制系统是一种广泛应用于工业自动化领域的控制系统，它能够实现对机械设备运动的高精度控制。
本文将介绍伺服控制系统的原理和应用。
一、原理伺服控制系统的基本原理是通过对反馈信号的检测和控制，实现对输出信号的精确控制。
它由三个主要组成部分构成：传感器、控制器和执行机构。
1.传感器：传感器的作用是将运动装置的位置、速度等物理量转换为电信号，以便于控制器对其进行处理。
常用的传感器有编码器、光电开关等。
2.控制器：控制器是伺服控制系统的核心部分，它根据输入信号和反馈信号的差异，计算出控制量，并输出控制信号。
常用的控制器有PID控制器、模糊控制器等。
3.执行机构：执行机构是根据控制信号进行动作的部件，它将控制器输出的信号转化为力、力矩或位置调整等具体动作，从而实现机械设备的运动控制。
执行机构常见的有伺服马达、电动缸等。
伺服控制系统通过反馈控制的方式，不断调整输出信号，使得系统能够快速、准确地响应输入信号的变化。
在控制过程中，控制器根据设定值和反馈值之间的差异，采取相应的控制算法，输出控制信号，进而使执行机构调整位置、速度或力矩。
二、应用伺服控制系统广泛应用于工业生产中的各种机械设备，如机床、印刷设备、包装设备等。
它具有以下几个主要的应用特点：1.高精度控制：伺服控制系统能够实现高精度的位置、速度和力矩控制，因此在需要精确运动控制的工业生产中得到广泛应用。
例如，机械加工行业对零件加工的精度要求较高，采用伺服控制系统能够提高加工精度和质量。
2.快速响应能力：伺服控制系统能够快速响应输入信号的变化，并通过反馈控制实现快速调节。
因此，在需要高速运动和频繁变换工作状态的设备中，伺服控制系统具备明显的优势。
例如，自动化物流设备中的输送带、机器人等，需要在短时间内实现快速移动和动作切换，伺服控制系统能够满足这些需求。
3.稳定性好：伺服控制系统具有较好的稳定性和抗干扰能力。
通过合理的控制算法和反馈机制，能够有效抑制外部干扰对系统的影响，从而保证系统的稳定性。
伺服控制的定义及应用
伺服控制的定义及应用
伺服控制是指通过反馈机制对电机或执行器等运动控制的系统进行精确的位置、速度或力控制的一种自动控制技术。
伺服控制系统由伺服电机、编码器、控制器、驱动器和负载等组成。
伺服控制被广泛应用于机器人、自动化生产线、印刷、造纸、纺织、包装、数控机床、卫星导航和航空航天等领域。
伺服控制的应用:
1. 机器人领域: 机器人需要精确控制其运动，伺服控制器能够使机器人各个关节的位置、角度、速度、加速度、力和扭矩满足精确控制的要求。
2. 自动化生产线: 在自动化生产线上，伺服控制器被广泛应用于搬运、加工和装配等环节，能够保证生产线的精度和效率。
3. 数控机床: 伺服系统的使用使数控机床中的轴向定位，切削力和调速更加精确，从而提高了加工件的精度和表面质量，降低了产品的误差和废品率。
4. 包装机械: 伺服系统被广泛应用于包装机械的送纸、定位、贴标等工作中，能够提高包装产品的精度和速度，降低误差率和糟损率。
5. 航空航天: 在飞行器的控制系统中，伺服系统的应用可以保证飞行器各个部件的运动控制精确，提高了飞行的平稳性和安全性。
6. 医疗器械: 伺服系统被应用于医疗器械的控制中，例如人工心脏、人工肾脏、到动脉方式心脏起搏器等，确保其稳定和可靠性。
伺服控制技术被广泛应用于各种自动化生产线和智能制造设备中，其高精度，高速度和高可靠性的控制特性使其成为现代工业自动化必备的技术之一。
近年来，伺服控制技术也在无人车、物联网、智能家居、工业4.0等新兴领域得到了应用，并取得了良好的效果。
伺服驱动器的原理及应用场景
伺服驱动器的原理及应用场景1. 什么是伺服驱动器？伺服驱动器是一种用于控制伺服电机运动的设备。
它能够根据输入信号对电机进行精确控制，使其能够准确地按照预定的轨迹和速度运动。
伺服驱动器通常由电机驱动器和位置反馈装置组成，并且通过闭环控制系统实现位置和速度的控制。
2. 伺服驱动器的工作原理•伺服驱动器接收来自控制器的指令信号，并将其转换为电压或电流信号，以控制伺服电机的运动。
指令信号可以是模拟信号，也可以是数字信号。
•伺服驱动器通过位置反馈装置获取伺服电机的实际位置信息，并将其与控制器发送的目标位置进行比较。
通过控制电流的大小和方向，驱动器可以控制电机的转动方向和速度。
•当伺服电机的实际位置与目标位置相差较大时，伺服驱动器会提供更大的电流来加速电机运动，当实际位置接近目标位置时，电流逐渐减小，以减缓电机的运动速度，最终精确地控制电机停在目标位置。
3. 伺服驱动器的应用场景伺服驱动器广泛应用于各种需要精确控制的自动化系统中，适用于下列场景：•工业自动化：伺服驱动器常用于工业机器人、自动化生产线、包装设备等，确保机械设备能够精确地按照预定轨迹和速度运动，提高生产效率和产品质量。
•数控机床：伺服驱动器在数控机床中起到关键作用，能够实现高精度的切削和加工操作，提高加工效率和产品质量。
•医疗设备：伺服驱动器应用于医疗器械中，如CT扫描仪、核磁共振设备等，确保设备能够精确地移动和定位，提供更准确的诊断和治疗。
•航空航天：伺服驱动器被广泛应用于航空航天领域，用于控制飞机机翼、尾翼等关键部件的运动，确保飞行器的稳定性和安全性。
•机器人：伺服驱动器是机器人关节控制的核心部件，通过精确的控制，使机器人能够完成各种复杂的动作，如抓取物体、精确定位等。
4. 伺服驱动器的优势•高精度性能：伺服驱动器通过位置反馈装置对电机进行精确控制，能够实现高精度的位置和速度控制。
•高响应速度：伺服驱动器具有快速而准确的响应速度，能够实时调整电机的运动状态，适应各种复杂的运动需求。
自动控制原理伺服系统知识点总结
自动控制原理伺服系统知识点总结自动控制原理中的伺服系统是一种常见而重要的控制系统，广泛应用于工业控制、机械运动控制以及航空航天等领域。
本文将对伺服系统的基本概念、结构和运作原理进行总结，希望能够帮助读者对伺服系统有更加清晰的了解。
一、基本概念伺服系统是一种能够接受输入信号并对其进行控制输出的系统。
它由控制器、执行机构和反馈装置组成。
其中，控制器用于根据输入信号生成控制指令，执行机构负责根据控制指令产生运动，而反馈装置则用于获取系统的输出信息，并将其与输入信号进行比较，实现闭环控制。
二、结构伺服系统的基本结构包括传感器、控制器、执行器和负载。
传感器用于测量系统的输出变量，并将其转化为电信号。
控制器接收传感器的信号，经过运算后生成控制信号，并将其送往执行器。
执行器根据控制信号产生相应的输出力或扭矩，作用于负载上，使其发生所需的运动。
三、运作原理伺服系统的运作原理涉及到反馈控制和误差校正两个方面。
当输入信号经过控制器处理后，由执行器产生的输出会引起系统输出变量的变化。
此时，反馈装置会将实际输出信息与期望输出进行比较，并计算出误差信号。
控制器根据误差信号进行调整，通过对执行机构施加合适的控制力或扭矩，使得系统输出逐渐趋近于期望输出。
这个过程是一个不断校正误差的闭环反馈控制过程。
四、常见的伺服系统类型1. 位置伺服系统：通过控制执行机构的位置来实现对负载位置的控制，常见的应用包括数控机床和机械臂等。
2. 速度伺服系统：通过控制执行机构的速度来实现对负载速度的控制，常见的应用包括汽车巡航控制和搬运机械等。
3. 力/扭矩伺服系统：通过控制执行机构施加的力或扭矩来实现对负载的控制，常见的应用包括机器人抓取和飞行器控制等。
五、伺服系统的性能指标伺服系统的性能指标通常包括稳定性、精度和动态响应速度等。
稳定性指系统在受到外部扰动时，是否能够快速恢复到期望状态。
精度指系统输出与期望输出之间的偏差大小。
动态响应速度指系统输出达到稳定状态所需要的时间。
伺服系统的组成和技术要求
伺服系统的组成 和技术要求
目录
01 伺服系统的组成 02 伺服系统的技术要求
01 伺服系统的组成
伺服系统的组成
从自动控制理论的角度来分析，伺服控制 系统一般包括控制器、被控对象、执行环节、 检测环节、比较环节等五部分。
伺服系统的组成
伺服系统组成原理图
伺服系统的组成
比较环节是将输入的指令信号与系统的反馈信号进的电路或计算机来实现。
伺服系统的技术要求
伺服系统技术要求
1.系统精度 2.稳定性 3.响应特性 4.工作频率
伺服系统精度指的是输出量复现输入信号要求的 精确程度，以误差的形式表现，即动态误差、稳态误 差和静态误差。
稳定的伺服系统对输入变化是以一种振荡衰减的 形式反映出来，振荡的幅度和过程产生了系统的动态 误差；当系统振荡衰减到一定程度以后，我们称其为 稳态，此时的系统误差就是稳态误差；由设备自身零 件精度和装配精度所决定的误差通常指静态误差。
1.系统精度 2.稳定性 3.响应特性 4.工作频率
工作频率通常是指系统允许输入信号的频率 范围。
当工作频率信号输入时，系统能够按技术要 求正常工作；而其它频率信号输入时，系统不能 正常工作。
在机电一体化系统中，工作频率一般指的是 执行机构的运行速度。
谢谢观看！
运动控制技术及应用
机电一体化伺服系统通常要求较高的稳定性。
伺服系统的技术要求
伺服系统技术要求
1.系统精度 2.稳定性 3.响应特性 4.工作频率
响应特性指的是输出量跟随输入指令变化 的反应速度，决定了系统的工作效率。
响应速度与许多因素有关，如计算机的运 行速度、运动系统的阻尼、质量等。
伺服系统的技术要求
伺服电机控制系统
伺服电机控制系统简介伺服电机控制系统是一种能够精确控制转速、位置和加速度等参数的电机控制系统。
它广泛应用于机器人、数控机床、自动化生产线等高精度设备中。
伺服电机控制系统采用了闭环反馈控制原理，通过传感器测量运动参数并与设定值进行比较，控制电机输出的电流、电压和转动角度等。
组成部分伺服电机控制系统主要由以下几个部分组成：电机部分伺服电机是控制系统的核心部分，它能够将电能转换成机械能，实现运动控制。
伺服电机通常采用直流无刷电机或交流电机，输出转矩和角速度等参数。
为了实现更高的精度，通常还配备了编码器，可以精确测量电机角度和转速。
控制器控制器是伺服电机控制系统的大脑，它通过处理运动参数、误差反馈等信息，控制电机输出的电流和电压等参数。
控制器通常采用数字信号处理器（DSP）或微控制器（MCU）等芯片，拥有高效的计算能力和精确的定时能力。
传感器传感器是控制系统的感知器，能够测量运动参数、温度等未知参数，并将其转换为电信号反馈给控制器。
传感器包括位置传感器、加速度传感器、温度传感器等，在控制系统中起到非常重要的作用。
软件伺服电机控制系统需要运行软件来实现各项功能，包括速度控制、位置控制、加速度控制、误差检测等功能。
软件通常由厂家提供，也可以由用户自行开发，运行在控制器上。
工作原理伺服电机控制系统采用闭环反馈控制原理，具体工作流程如下：1.传感器测量电机转速、位置等参数，并将数据反馈到控制器。
2.控制器计算当前误差值，并根据预设的控制算法输出电机的电流、电压和转角度等参数。
3.电机根据控制器输出的参数进行转动，同时传感器测量电机实际转速、位置等参数，并将数据反馈给控制器。
4.控制器根据电机反馈的数据重新调整输出参数，并不断迭代，直到误差值达到设定范围。
应用场景伺服电机控制系统广泛应用于各种高精度设备中，例如：1.机器人：机器人需要精确控制关节运动参数，使用伺服电机可以实现高精度控制，提高机器人运动效率和精度。
运动控制技术及应用：伺服电机
伺服电机的结构及工作原理
伺服电机的结构及工作原理
工作原理：伺服系统（servo mechanism）是使物体的位置、方位、 状态等输出被控量能够跟随输入目标（或给定值）的任意变化的自动控 制系统。伺服主要靠脉冲来定位，基本上可以这样理解，伺服电机接收 到1个脉冲，就会旋转1个脉冲对应的角度，从而实现位移。因为，伺服 电机本身具备发出脉冲的功能，所以伺服电机每旋转一个角度，都会发 出对应数量的脉冲，这样，和伺服电机接受的脉冲形成了呼应，或者叫 闭环，如此一来，系统就会知道发了多少脉冲给伺服电机，同时又收了 多少脉冲回来，这样，就能够很精确的控制电机的转动，从而实现精确 的定位，精度可以达到0.001mm。
04 伺服电机分类
伺服电机分类
伺服电机
直流伺服电机
交流伺服电机 （无刷）
无刷直流 伺服电机
有刷直流 伺服电机
同步交流 伺服电机
异步交流 伺服电机
伺服电机分类
高性能的电伺服系统大多采用永磁同步型交 流伺服电动机，控制驱动器多采用快速、准确定 位的全数字位置伺服系统。
谢谢观看！
运动控制技术及应用
运动控制技术及应用
伺服电机
目录
01 认识伺服电机 02 伺服电机与步进电机比较 03 伺服电机的结构及工作原理 04 伺服电机分类
01 认识伺服电机
认识伺服电机
伺服电机（servo motor ）
是指在伺 服系统中控制 机械元件运转 的发动机，是 一种补助马达 间接变速装置。
认识伺服电机
应用领域
伺服电机与步进电机比较
伺服电机步进电机性能比较
1.控制精度不同 2.低频特性不同 3.矩频特性不同
4.过载能力不同 5.运行性能不同 6.速度响应不同
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FIPIO
伺服运动控制系统的结构及应用
在一个控制柜内 – 简单,紧凑机器
MOTION CONTROLER
I/ O
MOTION BUS
s ss
t tt
1..8
伺服运动控制系统的结构及应用
在一个控制柜内 – 紧凑机器
MOTION CONTROLER
s ss MOTION BUS
t tt
FIELDBUS
伺服运动控制系统的结构及应用 运动控制需要解决的问题
伺服运动控制系统的结构及应用
1) 单轴: 位置控制.点到点
2) 多轴顺序: 多轴顺序起动/停止 3) 主/ 从: 从轴跟随主轴运动.
4) 多轴同步运动.
Z
Y
X
Z
Y
X
伺服运动控制系统的结构及应用
Pulse/Direction
MC
+/- 10 volt
I/O
1..8
伺服运动控制系统的结构及应用
复杂机器
每一个控制器作为一个运动控制岛, 控制多达8台驱动器协调,同步运动. 运动的协调由PLC执行.
PLC
NETWORK
MOTION
sss
CONTROLER
ttt MOTION BUS
1..n
伺服运动控制系统的结构及应用
典型应用案例
伺服运动控制系统的结构及应用
/
伺服运动控制系统的结构及应用
一个编程案例
伺服运动控制系统的结构及应用
问题与讨论
伺服运动控制系统的结构及应用
谢谢！
连续包装机
伺服运动控制系统的结构及应用
伺服运动控制系统的结构及应用
控制系统配置结构
伺服运动控制系统的结构及应用
软件应用介绍
伺服运动控制系统的结构及应用
CoDeSys 是一种独立于硬件配置的软件开发环境 是一种符合 IEC 61131-3 标准的PLC 编程语言 CoDeSys 是 Controller Development System CoDeSys 是由 3S-Smart Software Solutions发布的
MC
Encoder feedback
AC Servo
典型单轴控制系统结构
脉冲控制 模拟量控制
伺总线控制
MC
Can_open
Modbus Field bus / Motion Bus Profibus_Dp
DeviceNet
SERCOS
Ethernet
ModBusplus
