轴流泵定常、非定常数值模拟
轴流泵定常、非定常数值模拟1网格划分1.1. 叶轮[1] 在NX中，【文件(F)】→【导出(E)】→STEP203，将水体转成.stp格式。
[2] 打开ICEM CFD，【File】→【Change working directory】，选择工作目录。
[3] 【File】→【Import Geometry】→【STEP/IGES】，导入几何体，【Apply】如图4-6-1。
图4-6-1 导入几何图4-6-2 划分part[4] 【Geometry】→【Repair Geometry】，，【Apply】。
若均为红线则实体拓扑结构完整。
[5] 为了便于后面的网格划分和后续的CFD设置，将叶轮水体的不同部位设为不同的“part”，如图4-6-2。
[6] 【Creat Body】，点击“2 screen location”后的鼠标箭头，在体上选择两点，要求这两点的连线都在体内，如图4-6-3。
点1点2单击图4-6-3 生成BODY[7] 【Mesh 】→【Global Mesh Setup】进行全局网格设置，“Scale factor”：1.0，“Max element”:10.0，【Apply】。
a·ii·b图4-6-4 全局网格设置[8] 【Mesh】→【Part Mesh Setup】，进行局部网格加密。
如图5，设置max size，CKB（出口边）：0.5，JKB（进口边）：0.5，KT（壳体）：4，LG（轮毂）：4，YLCK（叶轮出口截面）：4，YLJK（叶轮出口截面）：4，YP（叶片）：2。
图4-6-5 局部网格加密[9] 【Mesh】→【Compute Mesh】，【V olume Mesh】，“Mesh Type”：Tetra/Mixed，”Mesh Method”：Robust(Octree)，如图4-6-6a，【Compute】。
生成网格数：134万，如图4-6-6b。
a b图4-6-6 生成网格[10] 【Edit Mesh 】→【Display Mesh Quality】，进行网格质量检查，结果如图4-6-7。
图7 网格质量检查[11] 计算要求网格质量至少0.2，已然满足。
网格质量的进一步提高见“ICEM简介及关键操作技巧”。
[12] 【Output】→【Select Solver】，“Output Solver”:ANSYS CFX，“Common Structural Solver”：ANSYS，【Apply】，见图4-6-8图4-6-8 选择求解器图4-6-9 生成.cfx5文件[13] 【Output 】→【Write input】，【Done】，如图4-6-9。
1.2. 导叶·iv·[1] 在NX中，【文件(F)】→【导出(E)】→STEP203，将水体转成.stp格式。
[2] 打开ICEM CFD，【File】→【Change working directory】，选择工作目录。
[3] 【File】→【Import Geometry】→【STEP/IGES】，导入几何体，【Apply】如图4-6-10。
图4-6-10 导入几何体图4-6-11 划分part[4] 【Geometry】→【Repair Geometry】，，【Apply】。
若均为红线则实体拓扑结构完整。
[5] 为了便于后面的网格划分和后续的CFD设置，将叶轮水体的不同部位设为不同的“part”，如图4-6-11。
[6] 【Create Body】，点击“2 screen location”后的鼠标箭头，在体上选择两点，要求这两点的连线都在体内，如图4-6-12。
点2点1单击图4-6-12 生成BODY[7] 【Mesh 】→【Global Mesh Setup】进行全局网格设置，“Scale factor”：1.0，“Max element”:10.0，【Apply】。
a·vi·b图4-6-13全局网格设置[8] 【Mesh】→【Part Mesh Setup】，进行局部网格加密。
如图14，设置max size，CKB（出口边）：0.5，JKB（进口边）：0.5，KT（壳体）：4，LG（轮毂）：4，YLCK（叶轮出口截面）：4，YLJK（叶轮出口截面）：4，YP（叶片）：2。
图4-6-14 局部网格加密[9] 【Mesh】→【Compute Mesh】，【V olume Mesh】，“Mesh Type”：Tetra/Mixed，”Mesh Method”：Robust(Octree)，如图4-6-15a，【Compute】。
生成网格数：134万，如图4-6-15b。
a b图4-6-15 生成网格[10] 【Edit Mesh 】→【Display Mesh Quality】，进行网格质量检查，结果如图4-6-16。
图4-6-16 网格质量检查[11] 计算要求网格质量至少0.2，已然满足。
网格质量的进一步提高见“ICEM简介及关键操作技巧”。
[12] 【Output】→【Select Solver】，“Output Solver”:ANSYS CFX，“Common Structural Solver”：ANSYS，【Apply】，见图4-6-17图4-6-17 选择求解器图4-6-18 输出.cfx文件[13] 【Output 】→【Write input】，【Done】，如图4-6-18。
·viii·2 定常前处理2.1. 打开CFX【ANSYS13.0】→【Fluid Dynamics】→【CFX】，更改“Working Directory”，点击CFX-Pre 13.0，如图4-6-19。
图4-6-19 打开CFX2.2. 新建Case【New Case】，“Simulation Type”:General，【OK】，如图4-6-20。
图4-6-21 新建case2.3. 导入网格右击【Mesh】，“Import Mesh”→“ICEM CFD”，选择.cfx5文件，注意单位，【Open】如图4-6-22。
a注意单位b图4-6-22 导入网格2.4. 导入网格完成导入的网格如图4-6-23所示。
·x·图4-6-23 计算域2.5. 生成域在任务栏中，点【Domain】生成域，指定名称：jk，点【OK】，如图4-6-24所示。
图4-6-242.6. Basic Setting（基本设置）如图4-6-25所示：[1] Location and Type。
“Location （注意该位置是要选生成域的位置，名称不重要）”：SOLID；“Domain Type”：Fluid Domain；[2] Fluid and Particle Definitions。
删除原有定义，新建，输入材料名称：water，“Option”:Material Library,“Material”:Water；“Morphology”: Continuous Fluid；[3] Domain Models。
“Reference Pressure”:1[atm]，“Buoyancy Model”：Non Buoyant，“Domain Motion”：Stationary,“Mesh Deformation”:None。
图4-6-25 基本设置图4-6-26 流动模型设置2.7. Fluid Models（流动模型）设置见图4-6-26。
[1] Heat Transfer。
“Option”:Isothermal，“Fluid Temperature”：25[C]；[2] Turbulence。
“Option”:k-Epsilon，“Wall Function”:Scalable；[3] Combution。
“Option”：None；[4] Thermal Radiation。
“Option”：None；[5] 【Apply】。
2.8. 重复基本设置和流动模型用6、7的参数对进口、导叶进行相同的设置。
2.9. 设置叶轮域·xii·“Domain Motion”：Rotating,“Angular Velocity”:297[rev min^-1],“Rotation Axis”:Global Z，其他的选项保持和（6）（7）一致，见图4-6-27。
图4-6-27 设置旋转域2.10. 以叶轮为例，设置边界[1] 如图4-6-28，将边界命名为“kt”（壳体）；“Boundary Type”：Wall，“Location”：叶轮壳体；“Boundary Details”保持默认。
a bc图4-6-28 设置边界条件[2] 类似地，将其余除各个域进出口以外的各个面的边界类型均设置为“Wall”。
2.11. 设置进口-叶轮的Interface（交界面）[1] 在任务栏中点【Interface】。
[2] 指定名称。
在弹出的域命名窗口输入域名，点【OK】。
[3] 基本设置。
交界面类型为Fluid Fluid，交界面一边选择进口段的出口，另一边选择叶轮的进口。
Interface Models（交界面模型）：General Connection；Frame Change/Mixing Model：Frozen Rotor；Pitch Change中选择Specified Pitch Angles，Pitch Angle两边都是360[degree]，如图4-6-29所示。
图4-6-29 动-静交界面设置图4-6-30 静-静交界面设置2.12. 叶轮-导叶的交界面叶轮-导叶的交界面同11。
2.13. 导叶-出口的交界面如图4-6-30，Frame Change/Mixing Model：None；Pitch Change：None。
2.14. 全局进出口条件设置。
·xiv·[1] “Boundary Type”:Inlet,“Location”:选择进口，如图4-6-31a；[2] Mass and Momentum。
“Option”：Mass Flow Rate,“Mass Flow Rate”：设置为额定流量（可根据实际情况设置其他流量）,如图4-6-31b。
图4-6-31a 进口基本设置图4-6-31b 进口流量设置[3] “Boundary Type”:Opening,“Location”:选择出口，如图4-6-31c；图4-6-31c 出口基本设置[4] Mass and Momentum。
“Option”：Opening Pres.and Dirn,“Relative Pressure”：0.1Mpa,如图4-6-31d。
轴流泵空化流及其诱导压力脉动的数值模拟_张德胜
第１期
张 德 胜 ，等 ：轴 流 泵 空 化 流 及 其 诱 导 压 力 脉 动 的 数 值 模 拟
· ３５ ·
轴流泵在常规工况下叶轮和导叶动静相干诱 导的压力脉动已 有 了 较 多 的 研 究，揭 示 了 叶 频 是 动静相干的主频，谐频为主频的倍数［１－３］．然 而，轴 流泵运行工况经 常 变 化，在 非 设 计 工 况 下 容 易 产 生空化，在空化工 况 下 泵 内 部 压 力 脉 动 将 诱 导 强 烈 的 水 力 激 振 ，使 泵 产 生 强 烈 的 振 动 和 噪 声 ．随 着 空化模型的不断 完 善，通 过 数 值 模 拟 手 段 研 究 水 力机械内部非定常空化特性已成为热门的研究方 向［４－７］．Ｋｕｂｏｔａ等 在 ［８］ Ｒａｙｌｅｉｇｈ－Ｐｌｅｓｓｅｔ方程基 础 上提出了基于空 泡 动 力 学 的 两 相 流 模 型，较 好 地 模拟了绕二维 ＮＡＣＡ 水 翼 的 云 状 空 泡 云 的 发 展 特性；Ｍａｓａｓｈｉ Ｆｕｋａｙａ等［９］基 于 数 值 模 拟 提 出 了 轴流泵内 空 泡 运 动 规 律；Ｋｏｈｅｉ Ｏｋｉｔａ 等 基 ［１０］ 于 数值模拟讨论了 诱 导 轮 内 部 非 定 常 空 化 流．本 研 究以 ＺＢＭ７９１－１０００型轴流泵模型为研究对象，对 轴流泵的非定常 空 化 流 场 进 行 数 值 模 拟，并 通 过 试验验证计算结 果 的 准 确 性，分 析 模 型 泵 在 不 同 空化余量 下 轴 流 泵 内 部 不 同 位 置 的 压 力 脉 动 特 性 ，旨 在 揭 示 空 化 工 况 下 泵 内 部 压 力 脉 动 的 规 律 ．
图 １ 轴流泵三维模型图
轴流泵流场数值模拟及优化设计研究
轴流泵流场数值模拟及优化设计研究轴流泵是一种常见的离心泵，广泛应用于工业、农业、民用等领域。
随着科技的不断进步，流场数值模拟技术得到了广泛的应用，可以在设计阶段就对轴流泵进行流场数值模拟，优化设计，提高轴流泵的效率和可靠性。
流场数值模拟的基本原理是通过数学模型和计算机模拟，模拟流体在轴流泵内部的流动情况。
在进行流场数值模拟前，需要先建立包括轴流泵体积、叶轮和流道等元素的三维模型。
然后，需要选择合适数学模型以描述流体在轴流泵内的流动。
当然，还需要进行网格划分，将轴流泵内部划分成无数的小单元，从而实现流体在空间内的无限分割。
最后，利用计算机求解数学模型，得到轴流泵内部的流场分布情况，实现优化设计。
目前，轴流泵的流场数值模拟主要采用的计算方法是有限元方法和有限体积法。
有限元方法强调的是通过离散化来建立轴流泵内部流场的数学模型，这种方法非常适合处理复杂的泵型结构，对计算的精度和计算时间都有一定的保证。
而有限体积法则是将轴流泵体积划分为小的控制体积，将运动物体体积积分过程转化为控制体积上的通量积分，从而将运动物体的微积分方程转化为普通方程，大大简化了问题，同时提高了计算效率。
在进行轴流泵的流场数值模拟时，需要特别注意以下几点：一、对轴流泵的每个元素进行较为准确的建模，包括叶轮、流道和各种管路;二、对流体在轴流泵内的流动进行模拟，包括速度、压力、湍流、稳态和非稳态等因素;三、进行合理的边界条件设定，如出口压力、进口流量等等。
通过流场数值模拟，可以对轴流泵的设计进行优化。
在模拟中，可以调整不同的设计参数，如叶片数目、叶片厚度、叶片攻角、流道倾斜度和进出口口径等，来找到最合适的设计方案。
此外，模拟的结果还可以为轴流泵的实际生产提供指导，如可以检测流量、速度和压力等参数是否达到预期要求，在实际生产过程中对轴流泵进行调整。
为了更好地使用流场数值模拟技术，需要加强计算机模拟软件的开发和改进，提高计算机软件和硬件的性能，同时也需要加强对流场数值模拟理论的深入研究，以获得更好的计算效果和优化设计结果。

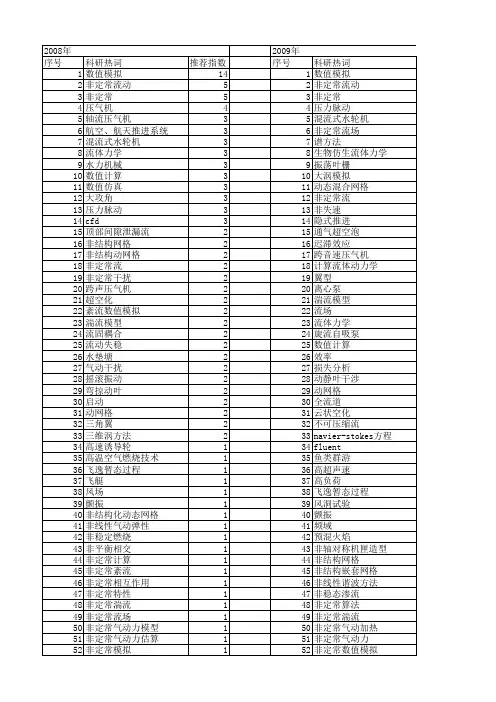

【国家自然科学基金】_非定常数值模拟_基金支持热词逐年推荐_【万方软件创新助手】_20140730
