医用显示器2M灰阶
医用显示器技术参数
20.8英寸或21.3英寸
※分辨率
≥2048×1536
横/竖屏转换
根据需要可以横竖屏转换
※像素点距（mm)
≦0.207x0.207mm（20.8英寸），≦0.2115 x0.2115mm（21.3英寸）
亮度
≥1000cd/m2（保持亮度均匀稳定，有亮度均匀性控制器)
※彩色（支持颜色）
≥10.7亿
※灰阶显示
灰阶≧4096
对比度
≥1000:1
DICOM灰阶自动校正
支持
可视角度
≥170°
※专业显卡
同品牌专业显卡、显卡一拖二、DVI-D或DP接口、PCI/PCI-E插
电源要求
100-240V,50/60Hz
工作温度/湿度
0-35°,30-75%
相关安全认证
FDA、CE诊断级显示器医学认证、中国3C安全及辐射认证等
整机保修
整机质保5年，由生产厂家在国内提供直接售后服务，保修期内出现任何故障，如无法修复必须整机更换。
保修响应时间
电话响应时间为半小时，到达现场时间为4小时。
提供样机
招标现场需提供一台2M彩色样机，自带主机，统一在招标方进行产品测量对比，招标方提供DICOM图片。
类别
3M彩色（2台）
※屏幕类型
LED背光
灰阶显示
灰阶≧4096
对比度
≥1000:1
DICOM灰阶自动校正
支持
可视角度
≥170°
※专业显卡
同品牌专业显卡、显卡一拖二、DVI-D或DP接口、PCI/PCI-E插槽
响应时间
≤35ms
节电模式及OSD
支持
电源要求
100-240V,50/60Hz
led显示屏灰阶单位
led显示屏灰阶单位
灰阶是指显示设备可以显示的不同灰度级别的数量。
在LED显示屏中，灰阶单位表示设备可以显示的不同亮度级别的数量。
LED显示屏是一种广泛应用于室内和室外的显示设备，它具有高亮度、高对比度和高刷新率的特点，能够呈现出清晰、鲜艳的图像和视频。
而灰阶单位则决定了LED显示屏能够呈现的图像的细腻程度和真实感。
当灰阶单位较低时，LED显示屏只能显示较少的亮度级别，图像呈现出的是粗糙的、不连续的效果。
例如，当灰阶单位为2时，LED 显示屏只能显示黑和白两种亮度级别，无法呈现出灰色的中间亮度级别。
而当灰阶单位较高时，LED显示屏能够显示更多的亮度级别，图像呈现出的是更加细腻、连续的效果。
例如，当灰阶单位为256时，LED显示屏可以显示256种不同的亮度级别，能够呈现出更加真实的灰色和彩色图像。
灰阶单位的提高需要更高的技术要求和成本投入。
为了在有限的资源下提供更好的视觉效果，LED显示屏制造商不断提升灰阶单位，以实现更高的亮度级别和更细腻的图像呈现。
因此，选择适合需求的灰阶单位是使用LED显示屏时需要考虑的重要因素之一。
灰阶单位是衡量LED显示屏图像细腻程度和真实感的重要指标。
较
高的灰阶单位可以提供更好的视觉效果，但也需要更高的技术要求和成本投入。
在选择LED显示屏时，需要根据具体需求和预算考虑合适的灰阶单位，以获得最佳的图像呈现效果。

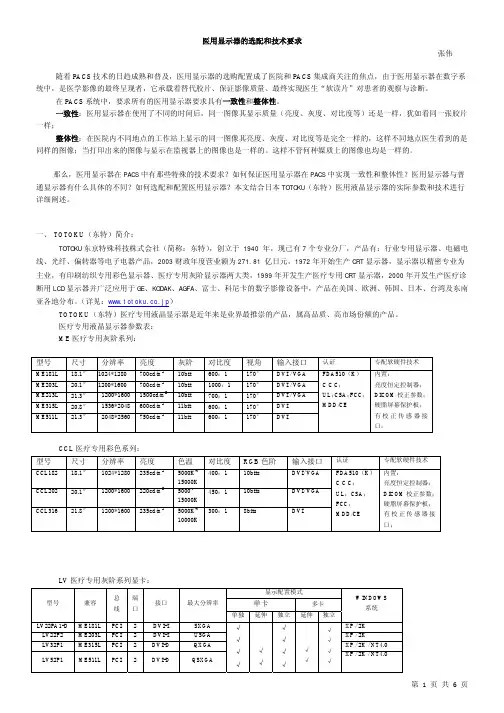

医用显示器的选配和技术要求
图6
三、 医用显示器应具有亮度稳定（恒定）功能：
不论是 CRT 显示器或 LCD 显示器, 亮度都会随着时间而衰减。在 PACS 系统中，显示器不可能同时购买，使用时间各有不同， 亮度显然不会相同，在显示灰阶影像时显然不能达到一致性的效果（如图***），这样每隔一段时间 (大约三个月到六个月), 显示 器必须要做亮度及灰阶的校正, 以保证显示器的一致性. 如果显示器数量很多, 工作量也是相当大的。 较先进的显示器内部有传 感器(Sensor), 能侦测显示器的亮度变化而自动调整.使显示器在使用寿命内能随时保持亮度稳定，使不同的的显示器具有相同的 亮度和灰阶表达。通过传感器电路对显示器的亮度进行恒定亮度控制，达到 PACS 网络医用显示器的一致性和整体性。
2、液晶显示器的亮度并不是很稳定. 它的亮度会随温度不同而改变. 内嵌λ-Sentinel 亮度传感器， 能侦测显示器的亮度变化而 自动调整. 这样就可以节省很多的人力 (图 8).
第3页共6页
3、所有液晶显示器在刚开机时, 亮度不会立刻达到设定的亮度. 大约经过 20 – 30 分钟后才会达到设定的亮度. 在此亮度未达 设定标致的时间内, 显示器是不适合作诊断用。内嵌λ-Sentinel 亮度传感器，侦测开机时的亮度. 若亮度未达标准, 则提高灯管 电源电压, 使显示器在 30 秒内达到预设亮度，保证医生的诊断要求，如此一来, 既不等待温机时间, 又可在怠机时启动屏幕保护, 延长显示器寿命。 (图 9)
√
√
医用灰阶显示器技术汇总
知识充电：医用灰阶显示器技术汇总为什么选择医用专业灰阶显示器1. 医用专业灰阶显示器和传统的胶卷都是单色的，医生更容易接受。
2. 为呈现细致的影象,医用灰阶显示器的分辨率都很高,如5M的分辨率为2048X2560。
3. 为了能够区别每个灰阶，医用显示器的亮度都很高，达到几百个CD/M2。
4. 医用显示器能够通过专用的校正仪和校正软件对显示器的输入和输出进行曲线校正，使之符合DICOM曲线。
5. 高灰阶，如10BIT，12BIT精确细致反映图象质量。
6. 一般搭配有专业的灰阶显卡。
7. 医用显示器经过国际质量的认证。
医用专业灰阶显示器和一般彩色显示器的差异1. 医用灰阶显示器和传统的胶卷都是单色的，医生更容易接受；而用彩色显示器表现单色的医学影象，又可能会有掉色的情况。
２. 医用灰阶显示器的亮度很高，这样就可以拉开每一个灰阶的差别，其亮度都在2百CD/M2以上；而彩色显示器的亮度一般在100以下。
彩色显示器的原理是R、G、B三枪打出的三个电子束要通过一个荫罩板（shadow ｍａｓｋ）的，在通过的时候，吸收或挡住了电子束的大部分能量，所以器亮度就大大降低；而灰阶显示器是电子束直接打到荧光粉上，能量的损耗就小，所以亮度比较高。
竖屏显示器和横屏显示器的差异和应用目前市场上的商用显示器都是横屏的，如分辨率为1024X768的显示器，表示共有768行，每行有1024个点组成；而竖屏正好与之相反，如上述的分辨率在该显示器上为768X1024。
竖屏显示器和横屏显示器在医学上有各自不同的应用。
如竖屏适合CR、DR等；而横屏多应用与CT、心血管造影、数字减影等。
医用显示器的DICOM曲线DICOM曲线是显示器特性中最重要的参数之一，它直接反映该显示器的性能。
关于显示器的输入和输出，由于电子元器件的特性，它并不是线形的关系（如图）。
输入输出特性曲线的两端，输入的变化引起的输出的变化不够明显（如图），假设最大的输入和最大的输出都是0-99，在开始阶段，输入是5，也许其输出只是2，如果这种情况直接应用在医学的影像上，就会发现显示器无法正确辨认出一些细微的软组织的密度变化。
远程会诊系统技术参数要求
胜利油田中心医院远程会诊系统技术参数要求
一、硬件要求
高清摄像头1个,麦克1个，60寸彩电3台，电脑（或工程机）1台，影像阅片1台(含2M医用灰阶显示器），路由器（交换机）1台，扫描仪1台，打印机1台，各公司也可根据我院远程会诊需求功能进行配置，并要求提供每台设备详细的技术说明(厂家、规格、型号和性能等）.
二、软件要求
远程会诊和交互式远程教育培训两个功能,并对这两个功能模块进行详细的功能说明。
三、其他要求
1、远程病理系统（1片机、5—6片机和12片机）、移动式远程会诊、远程心电和胶片扫描仪等作为选件单独报价（包含硬件、软件和服务），并要求提供详细的技术和功能说明。
2、提供详细的运营模式和收费价格等。
3、提供远程会诊系统的专家资源。
4、提供网络环境要求。
5、预留我院与县、区和乡镇等远程会诊系统的接口.
6、提供培训计划和售后服务。
1。
2M灰阶医用显示器
MYM-2010 20.1 英寸＂ TFT Active Matrix 1600×1200/1200×1600 支持横竖屏转换 0.255×0.255mm Dicom3.14 标准，系统完成自动校正 1000cd/m2，支持亮度均衡技术 500cd/m2 1000:1 25ms 170＇H/V 内置光学感应器,自动 DICOM 校正曲线 3061 灰阶 10% - 90%RH 0°~ 40° 90-264V/AC，50-60Hz 50W（Max） DPMS CCFL 50000 小时 VESA DVI-D 兼容 windows2000/xp 操作系统 PCI-E 接口专业双头显卡，显卡内存 512M 原厂三年保修，提供替换式服务
MOYOSUN 魔言
2M Pixel20.1 医疗诊断型灰阶液晶显示器
产品特点
·适用于 PACS CR DR DSA X-PAY 等医疗设备 ·支持 10-bit 灰阶，能满足医疗影像诊断需求 ·精准的 DICOM 标准和 DICOM 设定 ·可升降旋转底座系统 支持壁挂安装 符合 VESA 标准
医用显示器技术参数4M彩色灰阶显示器技术要求显示器完全符合
分辨率=2048×1536（横屏）/1536×2048（竖屏），可以横竖屏转换
3
尺寸≧20.8英寸
4
点距≦0.207×0.207mm
5
显示器内置100cd/㎡-800cd/㎡亮度的dicom校正曲线,另外内置DSA、DSI、CT/MRI、GAMMA2.2曲线
6
全屏幕亮度均衡SLE系统
7
最大亮度≧1200cd/m²
16
金属外壳，强度大、散热快、抗干扰
17
提供双头PCIe接口专业显卡，显卡内存≧1G
19
保修由显示器制造商提供，原厂保修期三年，所有维修均在国内完成，出具制造商保修证明原件
21
显示器制造商具备良好的流程和品质管理，完全取得IS09001，ISO13485，ISO14001，SGS，CCC认证
8
对比度≧1200：1
9
灰阶≧65536，提供相关专利证明文件和省级或省级以上检测机构出具的测试报告；
10
响应时间≦30ms
11
可视角度≧170°
12
外置医疗级电源模块，须提供所供医疗电源证书
13
DVI-D数字信号输入
14
支持DPMS节电特性
15
温度实时监测与调控系统，检测实时背光温度并且根据不同温度下背光的发光效率对DICOM进行精确校正。
14.
外置医疗级电源模块，须提供所供医疗电源的UL60601-1证书
15.
端口：DVI-D×2、DP×2
16.
支持DPMS节电特性
17.
温度实时监测与调控系统，检测实时背光温度并且根据不同温度下背光的发光效率对DICOM进行精确校正。
18.
金属外壳，强度大、散热快、抗干扰
医用工业显示器与普通显示器的区别
1，支持DICOM 的标准。
即医学数字成像和通信标准。
在DICOM标准中定义了影像及其相关信息的组成格式和交换方法，人们几次可以在影像设备上建立一个接口来完成影像数据的输入/输出工作。
医用工业显示屏必须具备调整DICOM标准曲线的能力，使其和DICOM 标准相吻合，从而保证影像的显示质量。
2，支持灰阶显示。
灰阶是指显示器从最亮值到最黑值之间能够显示的层次。
灰阶是真实显示医学图像中患者病灶的一个重要参数，只有灰阶的层次多，才能够保证较高的读片质量。
普通显示器有8bit-256灰阶，用于显示x光灰阶图像，于诊断相关。
3，支持背光亮度稳定控制的功能。
亮度是以每平方米烛光（cd/m2）坎德拉每平方米，为测量单位，它是表示背灯管光源所能产生的最大亮度。
由于医用显示器需要高灰阶来表达医疗放射影像，高亮度相应拉大了最黑到最白之间的灰阶度，为医师的诊断提供了等同于胶片的灰阶效果。
普通显示器亮度在200-300cd/m2，无亮度恒定的要求，而医用显示器在600-700cd/m2，经过校正设定的亮度在400-500cd/m2之间；要求3万小时甚至10万小时亮度值保持不变。
亮度恒定对医用显示器而言很重要，保证显示器亮度不随时间变化。
实验研究证明，显示器亮度与肉眼敏感度的关系，当亮度在500cd/m2时，肉眼敏感度为700，当亮度在800cd/m2时，肉眼敏感度为777（最大），理想亮度在400-500cd/m2，在真正应用中亮度值基本设定在400-500之间，这样使用者才不会感到疲劳。
4，分辨率单位面积内实际显示像素的数量。
普通显示器的分辨率有1024*768，1280*1204；医用显示器要求高分辨率，分辨率都在1280*1024以上。
医用显示器的分辨率与价格成正比，与放射设备的分辨率正相关，相应的设备应当配套相应分辨率的显示器。
5，对比度对比度是指屏幕的纯白色亮度与纯黑色亮度的比值，对比度越高，图像愈加清晰。
普通显示器在300：1~400：1，医用显示器在600：1~1000：1，但是当对比度达到某一程度后，色纯度会出现问题，只有亮度与对比度搭配得恰到好处，才能够呈现美观得画质，一般选择对比度≥600较好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2M Pixel20.1 医疗诊断型灰阶液晶显示器
产品特点
·适用于 PACS CR DR DSA X-PAY 等医疗设备 ·支持 10-bit 灰阶，能满足医疗影像诊断需求 ·精准的 DICOM 标准和 DICOM 设定 ·可升降旋转底座系统 支持壁挂安装 符合 VESA 标准 ·提供多种信号接口 独有的 BNC 输入接口 可以接驳或替换各种主机上的监视器
型 尺寸（对角线） 屏幕技术 分辨率 像素点距 DICOM 标准 亮度 对比度 响应时间 视角 DICOM 校正 调色板 显示灰阶 工作湿度 工作温度 电源输入 功率 电源管理 背光类型 背光寿命 安装方式 数字输入接口 操作系统 显卡 保修
MYM-2010 20.1 英寸＂ TFT Active Matrix 1600×1200/1200×1600 支持横竖屏转换 0.255×0.255mm Dicom3.14 标准，系统完成自动校正 800cd/m2，支持亮度均衡技术 1000:1 25ms 178＇H/V 内置光学感应器,自动 DICOM 校正曲线 650/600/550/500/450/400 cd/㎡ 3061 灰阶 10-bit 10% - 90%RH 0°~ 40° 90-264V/AC，50-60Hz 50W（Max） DPMS CCFL 50000 小时 VESA DVI-D 兼容 windows2000/xp 操作系统 PCI-E 接口专业显卡，显卡内存 512M 原厂三年保修，提供替换式服务
