动车组基本组成
动车组构成动车组编号各部位名称功能
车门和车窗是动车组的进出 通道，它们必须能够快速、 安全地开启和关闭。此外， 车窗还必须能够提供良好的 视野，并能够阻挡风雨和噪
音
座椅和内部装饰
座椅和内部装饰为乘客提供 了一个舒适的环境。座椅通 常采用符合人体工程学的设 计，以提供最大的舒适度。 内部装饰则包括地毯、墙壁、 天花板和灯光等元素，以营 造一个温馨、舒适的环境
动车组构成,动车组编 号，各部位名称功能
汇报人：xxx
-
1
动车组构成
2
动车组编号
3
动车组各部位名称及功能
PART 1
动车组构成
动车组构成
01 动车组主要由动车和拖车组成
02 通常，动车组的前部为动车，后 部为拖车
03 在更复杂的动车组中，可能还包含 有控制车和供电车等特殊车辆
PART 2
动车组编号
获取新闻等
··· ···
-
谢谢您的 ·观看·
BUSINESS TRIP PROJECT PLAN
汇报人：XXX
汇报时间：XXXXX
··· ···
动车组编号
动车组的编号通常由一系列字母和数字组成， 可以提供关于动车组的类型、制造商、运行线
路等重要信息
例如，中国的动车组编号通常以CRH开头，然 后是一个字母序列，表示不同的车型和制造商，
最后是5个数字，表示具体的车号
பைடு நூலகம்ART 3
动车组各部位名称及功能
动车组各部位名称及功能
车体：车体是动车 组的基础结构，负 责承载乘客、司机 以及所有的设备和 系统。车体通常采 用铝合金或高强度 钢制造，以减轻重 量并提高耐久性
转向架：转向架是 动车组的行走机构 ，负责支撑车体并 引导车辆沿轨道行 驶。它由一系列的 轴承、轮对、弹簧 和减震器组成，以 确保列车在高速行 驶时的稳定性和舒 适性
动车组的车辆组成
动车组按动力装置可分为柴油动车组、燃气轮动车组和电力动车组三类。
电力动车组按电流制又分为直流电力动车组和交流电力动车组两种。
柴油动车组按传动方式又分为机械传动动车组、液力传动动车组和电力传动动车组三种。
燃气轮动车组按传动方式又分为电力传动动车组和液力传动动车组两种。
动车组的附挂车按作用分为有动力的（转向架上装有牵引电动机）和无动力的以及无动力但一端有驾驶台的三种。
动车组的组成有多种方式：①由两节或两节以上的动车联挂组成。
②一节动车和一节或数节无动力的附挂车组成，尾部附挂车的末端设有驾驶台。
③两端为动车，中间连接一节或数节无动力的附挂车。
④两端为动车，中间连接多节附挂车，但与动车相邻的附挂车中靠近动车的转向架是驱动转向架，另一转向架为无动力的关节式转向架，其他附挂车的转向架均为无动力的关节式转向架。
关节式转向架的支承方式是相邻的两节附挂车的端部共同支承在一个转向架上。
⑤两节动车为一单元，每单元有一个受电弓和司机室，每列动车组由一个单元或数个单元组成。
⑥两节动车为一单元，每单元有一个受电弓，动车组两端的单元有司机室，每列动车组可以有多个中间单元，也可没有中间单元。
⑦两节动车为一单元，每单元有一个受电弓，用多个单元作为中间部分，两端挂接设有驾驶台的无动力附挂车。
⑧一节动车和一节附挂车为一单元，由数个单元组成，但两端均为动车。
⑨两端各为2～3节附挂车，最外端为设有驾驶台的附挂车，中间为5节动车。
上述组成方式中，所有车轴均为驱动轴的全动轴动车组的优点是：粘着性能好；驱动装置平均分摊给各轴，每根动轴的功率可小些,因而轴重轻,有利于高速运行和线路维修保养；转向架形式单一，零部件互换性高；个别驱动装置发生故障时对整列动车组的功率无重大影响。
缺点是制造和修理费用较高，功率损耗和噪声都较大。
运用范围动车组最早只用于支线，后来扩大到地下铁道客运、城市市郊快速客运，大城市间特快客运。
地下铁道和电气化铁路采用电力动车组；非电气化的铁路采用柴油动车组。
CRH动车组构造
车顶
CRH5铝合金材质特点：
特殊牵枕缓装置 采用承载内端墙 车体头部防撞击设计 强大的底架边梁
谢谢观看
在车头结构中使用碳钢 建造得以吸收撞击能量 驾驶室为变形区
• 设计 自身支持的钢材设计, 内部构架提供硬度. • 材料 不锈钢, 除了冲击座, 车体摇枕, 车头是由碳钢做成 的 • 钢结构分为: 底架 侧墙 车顶 端墙 前部结构 二级结构(安装部分)
包括两个纵向的边梁及与其相连的横梁、缓冲梁 （与车钩相连接）和枕梁，其下部适于安装底架设 备。在车体枕梁之间的中间位置，底架和一些横向 的Z形梁相连。波纹底板通过点焊焊接在横梁的下 缘上。每个车体枕梁包括两个加固的表面以便和二 系悬挂配合，二系悬挂安装在横向的箱形梁上，箱 形梁上还装有不同的支座，以安装车体和转向架之 间的连接和减振装置。车体枕梁主要由低合金高抗 拉强度钢制成，再通过电弧焊焊接在底梁上。在车 体的入口处可以安装一个固定踏板，活动踏板的支 座置于底梁下面。
动车组车体铝结构断面图
： 底架由端部缓冲梁组成、枕梁和刚性支座、脚蹬 组成、焊接构架、底架焊接件等组成。底架焊接 件主要有牵引电机止挡、废排箱架、接地螺母等
枕梁： 枕梁由焊在底架边梁上的8个枕梁座组成，枕 梁座由型材机加工而成。转向架摇枕用螺栓固定 于枕梁座底平面的螺套孔，安装简单、方便。
车顶结构由大型中空压制型材所组成，以省略客车内的
弯梁。相同型材在车体长度方向连续焊接，和侧墙的结合 在车内侧采用点固焊；在车外侧为连续焊。 为安装低噪音绝缘子、直接头等，车端部部分为低车 顶。此外由于在4-5号车间设置有倾斜5°的电缆头，因此 车顶结构的端部成倾斜状。
动车组概论动车组简介
• CRH2(四方)动车组。以E2-1000型动车组为 原型车，通过全面引进设计制造技术，由四方 股份公司在国内制造生产。
• CRH1(BSP)动车组。以Regina型动车组为原 型车，通过公司内部技术转移，由BSP公司在 国内制造生产。
三辆动车和一辆拖车组成一个动力单元
两辆动车和两辆拖车组成一个动力单元
正常状况下，两个牵引系统均工作，当一个 牵引系统发生故障时，可以自动切断故障源， 连续运行。
2023/10/20
18
CRH5动车组牵引系统 牵引电机
2023/10/20
19
• CRH2动车组牵引系统：动车组有两个相对独 立的主牵引系统，两辆动车组成一个动力单元， 正常状况下，两个牵引系统均工作，当一个牵 引系统发生故障时，可以自动切断故障源，连 续运行。
3
• CRH1(BSP)动车组：动车组由8辆车组成，其 中5辆动车3辆拖车；首尾车辆设有司机室，可 双向驾驶。
2023/10/20
4
2．车辆尺寸
头车长度 中间车长度
总长 车体宽度 车体高
CRH5动车组 CRH2动车组 CRH1动车组
27.6
25.7
26.95
25
25
26.6
211.5 3.2 4.27
CRH5动车组：每辆车车下有净水箱、污物箱、 蓄电池、充电机、制动装置和空气弹簧帮助气 室等，在1、2、4、7和8号车下有牵引和帮助 变流器、牵引电机，在3号和6号车下有牵引变 压器，在6号车下还有酒吧车冷藏柜压缩机。
CRH2动车组：每辆车下有空调机组、制动掌握 装置。在2、3、6和7号车下有牵引变流器， 在2号和6号车下有牵引变压器。在单号车下有 污物箱及水箱。

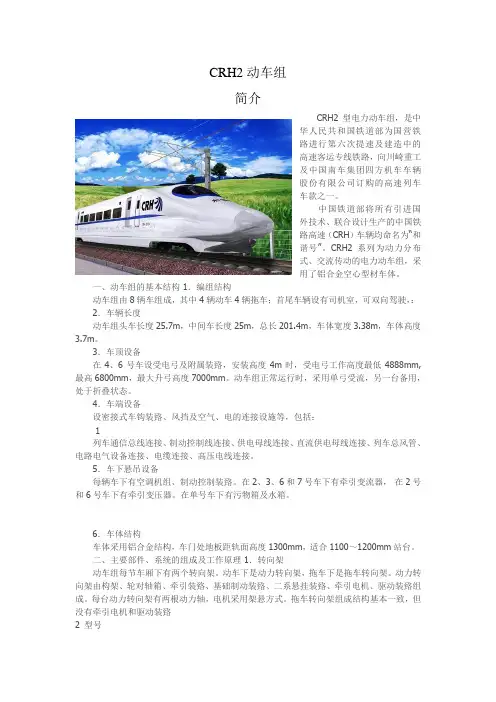

CRH2动车组介绍
CRH2动车组简介CRH2型电力动车组，是中华人民共和国铁道部为国营铁路进行第六次提速及建造中的高速客运专线铁路，向川崎重工及中国南车集团四方机车车辆股份有限公司订购的高速列车车款之一。
中国铁道部将所有引进国外技术、联合设计生产的中国铁路高速（CRH）车辆均命名为“和谐号”。
CRH2系列为动力分布式、交流传动的电力动车组，采用了铝合金空心型材车体。
一、动车组的基本结构 1．编组结构动车组由8辆车组成，其中4辆动车4辆拖车；首尾车辆设有司机室，可双向驾驶，：2．车辆长度动车组头车长度25.7m，中间车长度25m，总长201.4m，车体宽度3.38m，车体高度3.7m。
3．车顶设备在4、6号车设受电弓及附属装臵，安装高度4m时，受电弓工作高度最低4888mm,最高6800mm，最大升弓高度7000mm。
动车组正常运行时，采用单弓受流，另一台备用，处于折叠状态。
4．车端设备设密接式车钩装臵、风挡及空气、电的连接设施等，包括：1列车通信总线连接、制动控制线连接、供电母线连接、直流供电母线连接、列车总风管、电路电气设备连接、电缆连接、高压电线连接。
5．车下悬吊设备每辆车下有空调机组、制动控制装臵。
在2、3、6和7号车下有牵引变流器，在2号和6号车下有牵引变压器。
在单号车下有污物箱及水箱。
6．车体结构车体采用铝合金结构，车门处地板距轨面高度1300mm，适合1100～1200mm站台。
二、主要部件、系统的组成及工作原理 1．转向架动车组每节车厢下有两个转向架。
动车下是动力转向架，拖车下是拖车转向架。
动力转向架由构架、轮对轴箱、牵引装臵、基础制动装臵、二系悬挂装臵、牵引电机、驱动装臵组成。
每台动力转向架有两根动力轴，电机采用架悬方式。
拖车转向架组成结构基本一致，但没有牵引电机和驱动装臵2 型号这款车型是以日本新干线的E2系1000番台为基础，也是继台湾高铁的700T型后，第二款自日本出口的新干线列车。
供中国使用的CRH2型均使用与E2系相同的牵引电动机。
简述动车组的基本组成
简述动车组的基本组成
动车组是现代化铁路运输工具中的一种，由多个车辆组成的列车组。
动车组的基本组成主要包括车头、动力车、中间车和尾车。
动车组的车头是整个列车的控制中心，负责牵引和控制列车的行驶。
车头通常具有较高的抗风性能和较好的能源利用效率，以便确保列车在高速运行时能够稳定和高效地前进。
动力车是动车组的核心部分，也是列车的主要动力来源。
动力车通过内置的发动机或电力装置提供动力，驱动车轮转动，推动列车前进。
动力车通常配有先进的控制系统，以确保列车在高速运行时的安全和稳定。
中间车是动车组的连接部分，将动力车和尾车连接在一起。
中间车的数量可以根据列车的需要进行调整，以适应不同长度的列车组成。
中间车通常具有乘客座位和行李架等设施，为乘客提供舒适的乘坐环境。
尾车位于动车组的最后部分，主要起到封闭列车的作用。
尾车通常配备有紧急制动装置和灯光信号装置，以确保列车在紧急情况下能够及时停车和发出警示信号。
除了以上基本组成部分，动车组还可以根据需要配备一些附加设备，如餐车、卧铺车等，以提供额外的服务和便利。
餐车提供饮食服务，
为乘客提供各种餐饮选择；卧铺车提供舒适的卧铺座位，方便长途旅行的乘客休息。
动车组作为现代化的铁路交通工具，具有较高的运行速度和较好的运输能力。
其基本组成包括车头、动力车、中间车和尾车。
车头负责控制和牵引列车，动力车提供主要动力，中间车连接各个车辆，尾车封闭列车。
此外，动车组还可以根据需要配备餐车、卧铺车等附加设备，提供额外的服务和便利。
动车组的出现使得铁路运输更加高效、舒适，为人们的出行带来了便利。
动车组基本组成
动车组基本组成动车组基本组成1.车体车体是容纳旅客，装载行包和整备品等的部分。
车体主要由底架、侧墙、端墙及车顶组成。
其中，底架是车体的基础，由各种纵向梁、横向梁、辅助梁和底板等组成，承受着作用于车辆上的各种垂直载荷和水平载荷。
因此，车体应具有足够的强度和刚度，其结构形式应考虑车辆的用途，使之互相适应。
2.转向架转向架是车辆上能相对车体回转的一种走行装置。
它承受着车体的自重和载重，并由机车牵引行驶在钢轨上。
转向架主要由构架、轮对、轴箱、弹簧减振装置、摇枕、基础制动装置和传动装置等部分组成。
转向架必须有足够的强度和良好的运行平稳性，以保证安全运行和满足旅客的舒适性要求。
3.制动装置制动装置是车辆上起制动作用的零部件所组成的一整套机构。
它的主要作用是保证高速运行中的列车能按需要实现减速或在规定的距离内实现停车，以保证行车安全。
制动装置由制动控制系统和制动执行系统组成。
4.车端连接装置车端连接装置是将车辆与车辆之间互相连接，传递纵向牵引力及缓和列车运行中冲击力等作用性能的装置。
车端连接装置主要包括车钩缓冲装置、电气连接器和密闭式风挡等。
其中，车钩缓冲装置通常采用机械气路、电路均能同时实现自动连接的密接式车钩。
5.车辆电气系统车辆电气系统包括车辆上的各种电气设备及其控制电路。
车辆电气系统按其作用和功能可分为主电路系统、辅助电路系统和电子控制电路系统。
（1）主电路系统。
主电路由牵引电动机及与其相关的电气设备和连接线组成，其作用是将电网的电能转变为车辆运行所需的牵引力。
当采用电气制动时，主电路系统将车辆的动能转换为电制动力。
主电路是车辆上的高压、大电流、大功率动力回路。
（2）辅助电路系统。
辅助电路系统是指为保证车辆正常运行必须设置的辅助设备（如供某些电器通风、冷却的通风机，空气压缩机，空调装置，车辆照明等）所提供的辅助用电系统。
（3）电子控制电路系统。
电子控制电路分为有接点的直流电路和无接点的电子电路。
电子控制电路的作用是控制主电路和辅助电路各电器的工作，通过司机操纵主控制器和各按钮使列车正常运行或由列车自动运行控制系统控制运行。
动力集中型动车组的基本组成
动力集中型动车组的基本组成一、引言动力集中型动车组是现代化铁路运输的重要组成部分，具有高速、高效、节能等特点。
本文将从动力集中型动车组的基本概念出发，全面探讨其基本组成。
二、动力集中型动车组的概述动力集中型动车组是指将多个动车单元的动力集中在一辆车厢中，并通过联挂连接的方式组成的一种动车组。
三、动力集中型动车组的主要组成部分动力集中型动车组由以下几个主要部分组成：1.动力车动力车是动力集中型动车组的核心部分，也是负责牵引或推动整个列车运行的单位。
其组成包括：•电力设备：包括牵引变流器、辅助电源装置等，用于提供电能驱动列车运行；•传动系统：包括传动装置和转向架等，用于将电能转化为机械能，从而实现列车的运行；•车体结构：包括车体骨架、车体外壳等，用于支撑和保护列车的其他组成部分。
2.中间车中间车是位于动力车之间的车厢，其组成包括：•乘客舱：用于乘客乘坐，包括座椅、行李架等设施；•厕所：为乘客提供便利的卫生设施；•变电设备：用于将来自动力车的电能传递给非动力车；•轴箱：用于支撑车轮和传递车辆重量的组件。
3.尾车尾车位于动力车之后的车厢，通常不具备牵引能力。
其组成包括：•乘客舱：与中间车类似，用于容纳乘客；•后备电源：用于提供紧急情况下的电力供应；•红外防护系统：用于检测并防止尾部列车与其他列车碰撞。
四、动力集中型动车组的工作原理动力集中型动车组的工作原理基于以下几个关键要素：1.电力供应：动力车通过接收来自线路的交流电能，并通过牵引变流器将其转化为直流电能供给传动系统。
2.牵引传动：动力车的传动系统将电能转化为机械能，并通过车轮传递给轨道，实现列车的牵引或推动。
3.灵活连接：动力车和中间车通过联挂连接系统实现电力和传动的传递，保证整个列车的动力集中。
五、动力集中型动车组的优势相比于其他类型的列车，动力集中型动车组具有以下几个优势：•高速度：动力集中型动车组采用先进的电力传动系统和轻量化车体结构，能够实现较高的运行速度。
crh系列动车组的组成与结构
crh系列动车组的组成与结构CRH系列动车组是中国铁路总公司开发的高速列车系列，代表了中国高速铁路技术的最新成果。
一、CRH系列动车组的组成CRH系列动车组由多个车辆组成，每个车辆都有不同的功能和设计。
一列CRH系列动车组通常由动力车和拖车组成。
1. 动力车：动力车是CRH系列动车组的核心部分，提供牵引力和动力驱动。
动力车通常位于列车的前部和后部，可以根据需要设置多个动力车。
每个动力车都配备有强大的电力系统和传动装置，以提供高速行驶所需的驱动力。
2. 拖车：拖车是CRH系列动车组的非动力车辆，主要用于客运和货运。
拖车的数量和布局根据列车的需求而定。
拖车通常配备了舒适的客车厢和货车厢，以满足不同类型的运输需求。
二、CRH系列动车组的结构CRH系列动车组的结构设计旨在提供高速、安全和舒适的乘坐体验。
以下是CRH系列动车组的一般结构：1. 车体结构：CRH系列动车组的车体采用轻量化的高强度材料，如铝合金或复合材料，以提高列车的运行效率和速度。
车体结构经过优化设计，具有良好的空气动力学性能，减少了空气阻力和噪音。
2. 车厢布局：CRH系列动车组的车厢布局根据列车的用途和需求进行设计。
通常包括客车厢、行李车厢、餐车厢和动力车厢。
客车厢通常配备有舒适的座椅、娱乐设施和洗手间，以提供乘客舒适的乘坐环境。
行李车厢提供了足够的储物空间，方便乘客存放行李和个人物品。
餐车厢提供餐饮服务，为乘客提供饮食选择。
3. 动力系统：CRH系列动车组使用电力驱动系统，其中动力车配备了强大的电机和变速器。
电力系统由集电靴和接触网提供电能，动力车通过电力传动装置将电能转化为牵引力，推动列车运行。
4. 制动系统：CRH系列动车组的制动系统采用先进的电气制动和空气制动相结合的方式。
电气制动通过电阻器将动车产生的制动能量转化为电能，并回馈到电网中。
空气制动通过气压系统实现，提供额外的制动力。
5. 安全系统：CRH系列动车组配备了先进的安全系统，包括列车控制、防护装置和信号系统等。
动车组构造考试题附答案
照明系统原理
照明系统通过电源线路供电，控制线 路控制开关，实现照明的开启和关闭。
电气系统的维护与保养
日常维护保养
定期检查电气系统的各个部件，确保其正常 工作。
专业维修
当电气系统出现故障时，由专业人员进行维 修。
定期保养
对电气系统的关键部件进行定期保养，如清 洁、润滑等。
安全注意事项
在进行电气系统的维护和保养时，必须遵守 安全规定，确保工作人员的人身安全。
供风系统
包括空气压缩机、干燥器、滤清 器等，用于提供清洁、干燥的压 缩空气，以驱动制动系统工作。
制动系统的原理
电指令直通制动
当司机操纵制动阀时，制动控制 单元接收到制动指令，通过控制 电磁阀的通断来调节制动缸内的
压力，从而实现车辆的制动。
空气制动
当车辆行驶速度降低到一定值时， 空气制动开始起作用，通过控制 制动夹的夹紧程度来增加车轮的 摩擦力，从而实现车辆的减速或
常运行。
稳定作用
转向架通过轮对控制动车组的 运行方向，保证动车组的稳定
性和安全性。
减震作用
转向架上装有减震装置，以减 少动车组运行时的振动和冲击
。
制动作用
转向架上装有制动装置，通过 制动实现动车组的减速和停车
。
转向架的组成
轴箱
轴箱是连接轮对和转向架架体 的部分，起到传递力和减震的 作用。
减震装置
减震装置包括弹簧装置和油压 减震器等，用于减少动车组运 行时的振动和冲击。
动车组是一种先进的列车形式，主要由动车和拖车组成。动车是指装有动力系统的车辆， 能够自行驱动；拖车则是指没有动力系统的车辆，主要起承载作用。动车组以电力或内 燃机为动力，具有较高的运行速度和运输能力，是现代高速铁路运输的重要组成部分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
动车组基本组成
1.车体
车体是容纳旅客，装载行包和整备品等的部分。
车体主要由底架、侧墙、端墙及车顶组成。
其中，底架是车体的基础，由各种纵向梁、横向梁、辅助梁和底板等组成，承受着作用于车辆上的各种垂直载荷和水平载荷。
因此，车体应具有足够的强度和刚度，其结构形式应考虑车辆的用途，使之互相适应。
2.转向架
转向架是车辆上能相对车体回转的一种走行装置。
它承受着车体的自重和载重，并由机车牵引行驶在钢轨上。
转向架主要由构架、轮对、轴箱、弹簧减振装置、摇枕、基础制动装置和传动装置等部分组成。
转向架必须有足够的强度和良好的运行平稳性，以保证安全运行和满足旅客的舒适性要求。
3.制动装置
制动装置是车辆上起制动作用的零部件所组成的一整套机构。
它的主要作用是保证高速运行中的列车能按需要实现减速或在规定的距离内实现停车，以保证行车安全。
制动装置由制动控制系统和制动执行系统组成。
4.车端连接装置
车端连接装置是将车辆与车辆之间互相连接，传递纵向牵引力及缓和列车运行中冲击力等作用性能的装置。
车端连接装置主要包括车钩缓冲装置、电气连接器和密闭式风挡等。
其中，车钩缓冲装置通常采用机械气路、电路均能同时实现自动连接的密接式车钩。
5.车辆电气系统
车辆电气系统包括车辆上的各种电气设备及其控制电路。
车辆电气系统按其作用和功能可分为主电路系统、辅助电路系统和电子控制电路系统。
（1）主电路系统。
主电路由牵引电动机及与其相关的电气设备和连接线组成，其作用是将电网的电能转变为车辆运行所需的牵引力。
当采用电气制动时，主电路系统将车辆的动能转换为电制动力。
主电路是车辆上的高压、大电流、大功率
动力回路。
（2）辅助电路系统。
辅助电路系统是指为保证车辆正常运行必须设置的辅助设备（如供某些电器通风、冷却的通风机，空气压缩机，空调装置，车辆照明等）所提供的辅助用电系统。
（3）电子控制电路系统。
电子控制电路分为有接点的直流电路和无接点的电子电路。
电子控制电路的作用是控制主电路和辅助电路各电器的工作，通过司机操纵主控制器和各按钮使列车正常运行或由列车自动运行控制系统控制运行。
6.车内设备
客车车内设备是指为旅客提供必要的舒适条件所需的设备，如车内的座席、卧铺、茶桌、行李架、给水设备、卫生设备、取暖设备、通风设备、照明设备、空气调节设备及各种电气设备和供电装置等。
