微机课程设计-16x16led点阵设计..
电子线路课程设计报告(16X16LED点阵屏)..
江西理工大学应用科学学院微机控制系统课程设计报告题目：LED电子屏设计姓名：学号：专业班级：指导教师：完成时间：2016年6月日目录1 设计任务和性能指标 (1)1.1 设计任务 (1)1.2 性能指标 (1)2 设计方案 (2)2.1 需求分析 (2)2.2 方案论证 (2)3 系统硬件设计 (3)3.1硬件电路组成 (3)3.2 单片机系统及外围电路 (3)3.3 LED的显示方式 (4)3.4 LED阵列的驱动电路 (5)4系统软件设计 (6)4.1 点阵左移显示的流程图及分析 (6)4.2系统各单元电路设计 (9)4.3 字符的点阵显示原理及字库代码获取方法 (10)5调试及性能分析 (11)5.1 调试步骤 (11)5.2 仿真结果 (12)6 总结 (12)参考文献 (13)附录1 系统硬件电路图 (13) (14)附录2 程序清单 (15)1 设计任务和性能指标1.1 设计任务1、显示屏为16×16点阵（由四块8×点阵模块组成），可显示各种图文。
2、掉电时能保存显示的信息。
3、上电后在显示屏上顺序显示“江西理工大学应用科学学院”，当按下按键后显示屏停在对应的汉字上，再次按下时，重复循环显示。
4、写出详细的设计报告。
1.2 性能指标LED是英文light emitting diode（发光二极管）的缩写，发光二极管的核心部分是由p型半导体和n型半导体组成的晶片，在p型半导体和n型半导体之间有一个过度层p-n结，注入的少数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直接转换为光能。
LED在我们日常生活的电器中随处可见，极为普通也广为人知。
LED具有效率高、光线质量高、能耗小、寿命长等特点，主要可用于平面显示领域、便携设备显示屏、照明以及红外线LED领域等下游应用产品市场。
LED点阵显示器，以发光二极管为像素，它用高亮度发光二极管芯阵列组合后，环氧树脂和塑模封装而成。
LED1616点阵显示课程设计
16*16LED点阵滚动显示屏课程设计专业：班级：姓名：学号：指导教师：题目LED16*16点阵显示系统设计一、任务设计一款基于AT89C51单片机的汉字LED16*16点阵显示块，实现汉字循环左移。
二、设计要求[1] 通过对AT89C51单片机的编程，实现点阵循环左移显示“测控技术与仪器”7个汉字。
[3] 写出详细的设计报告。
[4] 给出全部电路和源程序。
三、参考资料[1]李忠国.单片机应用技能实训[M] .北京：人民邮电出版社，2006.[2]康华光.电子技术基础数字部分[M] .北京：清华大学出版社，2005.[3]张义和.例说51单片机[M] .北京：人民邮电出版社，2008.[4]王让定.汇编语言与接口技术[M] .北京：清华大学出版社， 2005.[5]蒋芳芳.单片机智能数字设计[J].计算机教育，2001，（6）.[6]孙玉艳.实现PC机与单片机通信与控制 [J].电站设备自动化，2002 ，（4）.[7]李海涛.关于如何提高单片机系统可靠性的探讨 [J].宁夏机械，2003 ，（2）目录第1章绪论 (3)1.1 LED电子显示屏简介 (3)1.2 LED显示屏的发展趋势 (4)1.3设计任务 (5)第2 章总体方案论证与设计 (6)2.1 LED驱动模块 (6)2.2 数据存储模块 (6)2.3 总体硬件组成框图 (7)第3章系统硬件设计 (8)3.1 LED动态显示原理 (8)3.2 AT89C51单片机 (9)3.3 驱动电路的设计 (10)3.4 数据存储电路设计 (11)第4章系统的软件设计 (12)4.1 程序流程图 (12)4.2 驱动显示子程序设计 (13)第5章系统调试与测试结果分析 (14)5.1 使用的仪器仪表 (14)5.2 系统调试 (14)5.3 测试结果 (14)结论 (15)参考文献 (16)附录1 程序 (17)附录2 仿真效果图 (20)第1章绪论LED是发光二极管英文Light Emitting Diode的简称，是六十年代末发展起来的一种半导体显示器件，七十年代，随着半导体材料合成技术、单晶制造技术和Ｐ-Ｎ结形成技术的研究进展，发光二极管在发光颜色、亮度等性能得以提高并迅速进入批量化和实用化。
16×16 LED点阵设计-毕业设计.
16×16 LED点阵设计学生：指导教师：内容摘要：LED点阵电子显示屏的发展越来越好广泛，它成为一个宣传信息的重要平台，已经得到了社会的普遍认同。
LED点阵显示屏是利用发光二极管点阵模块或像素单元组成的平面式显示屏幕。
它具有发光效率高、使用寿命长、组态灵活、色彩丰富以及对室内外环境适应能力强等优点。
该设计是一个16×16LED点阵电子显示屏显示数字的设计。
整块电子显示屏的控制核心是40引脚的单片机AT89S51，说明了LED点阵电子显示屏用AT89S51为控制系统的动态的设计和开发的具体过程。
通过该芯片控制两个列驱动器74HC595来驱动显示屏显示，本设计就是使用4块8×8点阵显示模块来组成16×16点阵显示屏，采用动态扫描显示，程序编写的实现是使用简单流通性强的C语言，该设计的结果证明，系统显示清晰，结构合理，误差小，扩展能力强，性能稳定。
关键词：AT89S51 LED点阵数字显示Design of 16*16 LED dot matrixAbstract：LED electronic display found the screen better and better.It has become an important platform of a promotional information,it has been widely accepted by the society,LED dot matrix display is the use of plane composition LED lattice module or pixel unit display screen ,It has the advantages of high light efficiency ,long.The designed is a digital design of a 16*16 LED dot matrix display ,control the core piece of electronic display is the 40 pin of the microcontroller AT89S51.Describes the specific process of the design and development of LED dot matrix display with AT89S51 as the control system dynamic.Through the control two columns drive chip 74HC595 are needed to drive the display shows that this design is to use 4 pieces of 8 x 8 dot matrix display module to form a 16 * 16 dot matrix display screen, a dynamic scans showed that the realization of the programming is simple to use strong liquidity of C language, and the design results show that the system shows clear, reasonable structure, little error and extension ability strong, stable performance.Keywords: AT89C51 dot matrix LED the digital display screen目录前言 (1)1 设计方案的论证与选择 (1)2 硬件电路设计 (3)2.1 系统的结构框图 (3)2.1.1 单片机控制模块 (3)2.1.2 时钟电路 (4)2.1.3 复位电路 (4)2.1.4 显示模块 (5)2.1.5 驱动模块 (7)2.2 单片机的最小系统图 (9)3 单片机系统 (10)3.1 8051引脚为40个的单片机芯片 (11)3.1.1 引脚为Vcc和Vss 的主电源 (11)3.1.2 外接晶体引脚XTAL1和XTAL2 (11)3.2 I/O口线的引脚排列及管脚的说明 (11)3.3 RST键 (13)3.4 PEROM阵列和锁定位 (13)4 系统软件设计 (13)4.1 主程序的设计及流程图 (13)4.2 显示程序的设计 (14)5 硬件的制作与调试 (15)5.1 系统的组装 (15)5.2 程序的调试 (16)6 结束语 (17)附录 (18)附录1：程序清单 (18)附录2：仿真结果图 (22)附录3：Protel原理图 (23)附录4：4个8*8LED组成的显示屏 (24)附录5：PCB图 (25)参考文献 (26)16×16 LED点阵电子显示屏的设计前言LED点阵电子显示屏的制作简单，并且便于安装，被广泛的应用于各个公共场合，但是LED 电子显示屏也只能用于单一的图像数字汉字的显示，如果要改变显示的内容，必须要在上位机上进行实现。

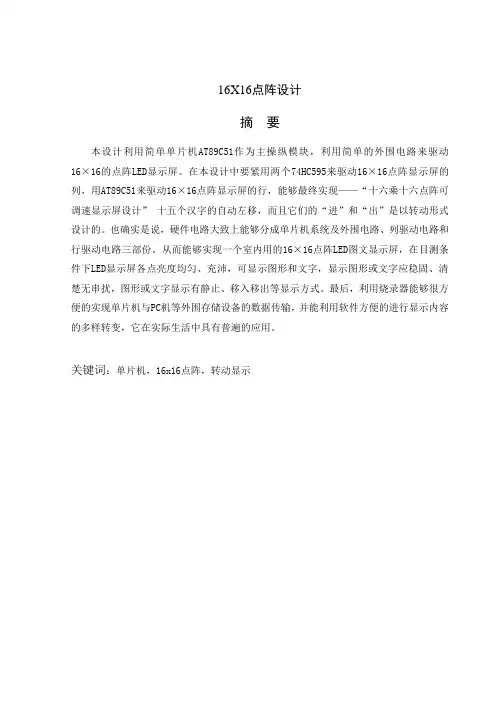

16乘16点阵设计课程设计
16X16点阵设计摘要本设计利用简单单片机AT89C51作为主操纵模块，利用简单的外围电路来驱动16×16的点阵LED显示屏。
在本设计中要紧用两个74HC595来驱动16×16点阵显示屏的列，用AT89C51来驱动16×16点阵显示屏的行，能够最终实现——“十六乘十六点阵可调速显示屏设计” 十五个汉字的自动左移，而且它们的“进”和“出”是以转动形式设计的。
也确实是说，硬件电路大致上能够分成单片机系统及外围电路、列驱动电路和行驱动电路三部份。
从而能够实现一个室内用的16×16点阵LED图文显示屏，在目测条件下LED显示屏各点亮度均匀、充沛，可显示图形和文字，显示图形或文字应稳固、清楚无串扰，图形或文字显示有静止、移入移出等显示方式。
最后，利用烧录器能够很方便的实现单片机与PC机等外围存储设备的数据传输，并能利用软件方便的进行显示内容的多样转变，它在实际生活中具有普遍的应用。
关键词：单片机，16x16点阵，转动显示目录1 绪论 0课题描述 0功能要求 0方案论证 02 系统整体方案及硬件设计 (1)显示屏整体设计方案 (1)AT89C51的原理及说明 (1)列驱动电路 (2)行驱动电路 (2)3 系统硬件电路的设计 (6)单片机 (7)单片机系统及外围电路 (8)4 系统程序的设计 (8)系统主程序 (9)显示驱动程序 (9)单片机汇编程序 (10)总结 (18)致谢 (18)参考文献 (18)附录1.硬件原理图 (19)附录2.元器件清单表 (23)1 绪论课题描述随着LED显示技术日趋成熟和普遍公共场合需求量增大，现代工业操纵和一些智能化仪器仪表中，愈来愈多的场合所需要用点阵图形显示器显示汉字，广告屏等。
因此研究LED显示有有效意义。
功能要求设计一个室内用16×16点阵LED图文显示屏，要求在目测条件下LED显示屏各点亮度均匀、充沛，可显示图形和文字，显示图形或文字应稳固、清楚无串扰，图形或文字显示有静止、移入移出等显示方式。
16X16LED点阵课程设计报告
9.看门狗
10.内部集成MAX810专用复位电路（D版本才有），外部晶体20M以下时，可省外部复位电路
11.共3个16位定时器/计数器，其中定时器0还可以当成2个8位定时器使用
12.外部中断4路,下降沿中断或低电平触发中断,Power Down模式可由外部中断低电平触发中断方式唤醒
显示屏刷新率（帧频）与T0初值关系表（24MHz晶振时）
刷新率/Hz
25
50
62.5
75
85
100
120
T0初值
ec78
f63c
f830
f97e
fa42
fb1e
fbee
从理论上来说，24Hz以上的刷新率就能看到连续稳定的显示，刷新率越高，显示越稳定，但显示驱动程序占用的CPU时间越多。实验证明，在目测条件下，刷新率在40Hz以下的画面看起来闪烁严重；刷新率在50Hz以上的已基本觉察不出画面闪烁；刷新率达到85Hz以上时，即使再增加刷新率，画面闪烁也没有明显改善。
所谓动态扫描，简单地说就是逐行轮流点亮，这样扫描驱动电路就可以实现多行（如16行）的同名列共用一套列驱动器。以16X16点阵为例，把所有同一行发光管的阳极连在一起，把所有同一列发光管的阴极连在一起（共阳的接法），先送出第一行发光管亮灭的数据并锁存，然后选通第一行使其点亮一定的时间，然后熄灭；再送出对应第二行的数据并锁存，然后选通第二行使其点亮相同的时间，然后熄灭……第十六行之后又重新亮第一行，这样反复轮回。当这样轮回的速度足够快（每秒24次以上）时，由于人眼的视觉暂留现象，我们就能看到显示屏上稳定的图形了。
采用扫描方式进行显示时，每行有一个行驱动器，各行的同名列共用一个列驱动器。显示数据通常存储在单片机的存储器中，按8位一个字节的形式顺序排放。显示时，要把一行中各列的数据都传送到相应的列驱动器上去，这就存在一个显示数据传输的问题。从控制电路到列驱动器的数据传输可以采用并行方式或串行方式。显然，采用并行方式时，从控制电路到列驱动器的线路数量大，相应的硬件数目多。当列数很多时，并行传输的方案是不可取的。
单片机课程设计--+16x16点阵LED电子显示屏的设计
单片机课程设计-- 16ｘ16点阵LED电子显示屏的设计第一章系统总体方案设计LED驱动显示采用动态扫描方法, 动态扫描方式是逐行轮流点亮, 这样扫描驱动电路就可以实现多行的同名列共用一套列驱动器。
以16×16点阵为例, 把所有同一行的发光管的阳极连在一起, 把所有同一列的发光管的阴极连在一起（共阳的接法）, 先送出对应第1行发光管亮灭的数据并锁存, 然后选通第1行使其燃亮一定的时间, 然后熄灭；再送出第2行的数据并锁存, 然后选通第2行使其燃亮相同的时间, 然后熄灭；…第16行之后, 又重新燃亮第1行, 反复轮回。
当这样轮回的速度足够快（每秒24次以上）, 由于人眼的视觉暂留现象, 就能看到显示屏上稳定的图形。
该方法能驱动较多的LED, 控制方式较灵活, 而且节省单片机的资源。
显示数据传输采用串行传输的方法, 控制电路可以只用一根信号线, 将列数据一位一位传往列驱动器, 在硬件方面无疑是十分经济的。
但串行传输过程较长, 数据按顺序一位一位地输出给列驱动器, 只有当一行的各列数据都已传输到位之后, 这一行的各列才能并行地进行显示。
对于串行传输方式来说, 列数据准备时间可能相当长, 在行扫描周期确定的情况下, 留给行显示的时间就太少了, 以致影响到LED的亮度。
采用串行传输中列数据准备和列数据显示的时间矛盾, 可以采用重叠处理的方法。
即在显示本行各列数据的同时, 传送下一行的列数据。
为了达到重叠处理的目的, 列数据的显示就需要有锁存功能。
对于列数据准备来说, 它应能实现串入并出的移位功能。
这样, 本行已准备好的数据打入并行锁存器进行显示时, 串行移位寄存器就可以准备下一行的列数据, 而不会影响本行的显示。
系统框图如图一图一点阵显示器硬件系统框图第二章系统硬件电路的设计硬件电路大致上可以分为单片机系统及外围电路、列驱动电路和行驱动电路三部分。
一. 单片机系统及外围电路单片机采用89C51或更高频率的晶振, 以获得较高的刷新频率, 使得显示更稳定。
16×16点阵LED电子显示屏的设计.
邮电与信息工程学院课程设计说明书课题名称：16×16点阵LED电子显示屏的设计学生学号：1002030205专业班级：计科02班学生姓名：龚建新学生成绩：指导教师：王会清课题工作时间：2013年5月6日至5月20日课程设计评审标准（指导教师用）附代码：***************************************； * *； * 单个16ｘ16的点阵电子屏字符显示器 *； * ATA89C52 12MHz晶振 *； * 2013.5.19 *； ***************************************；显示字用查表法，不占用内存，字符用16ｘ16共阳LED点阵，；效果：向上滚动显示5个字，再重复循环。
；R1：查表偏址寄存器，B：查表首址，R2：扫描地址（从00～0FH）。
；R3：滚动显示时控制移动速度，单字显示可控制静止显示的时间。
；*************；；中断入口程序；；*************；；ORG 0000HLJMP STARTORG 0003HRETIORG 000BHLJMP INTTOORG 0013HERTIORG 001BHERTIORG 0023HRETIORG 002BHRETI；；***********；；初始化程序；；***********；；；；***********；；主程序；；***********；；START: MOV 20H,#00H ；清零标志，00H为第16行开始扫描标志，01为1帧；扫描结束标志MOV A,#0FFH ；端口初始化MOV P1,AMOV P1,AMOV P3,AMOV P0,ACLR P1.6 ；串行寄存器输入打入输出控制位MOV TMOD,#01H ；使用T0做16位定时器，行扫描用。
MOV TH0,#0FCH ；1ms初值（12MHz）MOV TL0,#18HMOV SCON,#00H ；串口0方式传送显示字节MOV IE，#82H ；T0中断允许，总中断允许MOV SP，#70HMAIN： LCALL DISI ；显示准备，黑屏，1.5sMOV DPTR,#TABLCALL MOVDISP ；向上滚动显示一页（8个字）INC DPHLCALL MOVDISP ；向上滚动显示一页（8个字）INC DPHLACLL MOVDISP ；向上滚动显示一页（8个字）AJMP MAIN；；；***********************；；多字滚动显示程序；；***********************；；每次8个字，入口时定义好DPTR值；MOVDISP: MOV B,#00H ；向上移动显示，查表偏值暂存（从00开始）DISLOOP: MOV R3,#07H ；移动速度DISMOV： MOV R2,00H ；第0行开始MOV R1,BSETB TR0 ；开扫描(每次一帧)WAITMOV: JBC 01H,DISMOV1 ；标志为1扫描一帧结束（16ms为1帧，每行1ms） AJMP WAITMOVDISMOV1: DJNZ R3,DISMOV ；1帧重复显示(控制移动速度)INC B ；显示字的下一行（每行2字节）INC BMOV A,R1 ；R1为0，8个字显示完JZ MOVOUTAJMP DISLOOPMOVOUT: RET ；移动先是结束；；；****************；；单字显示程序；；****************；；显示表中某个字；；****************；DIS1: MOV R3,#5AH ；静止显示时间控制（16ms*#=1.6s）DIS11: MOV R2,#00H ；一帧扫描初始值(行地址从00～0FH)MOV DPTR,#TAB ；取表首址MOV R1,#00H ；查表偏址(显示第一个字)SETB TR0 ；开扫描（每次一帧）WAIT11: JBC 01H,DIS111 ；为1，扫描一帧结束AJMP WAIT11DIS111: DJNZ R3,DIS11RET；；；************；；扫描程序；；************；；1ms刷新一次，每行显示1sINTT0： PUSH ACCMOV TH0,#0FCH ；1ms初值重装MOV TL0,#18HJBC 00H,GOEND ；16行扫描标志为1，结束INC R1 ；取行右边字节偏址MOV A,R1MOVC A,@A+DPTR ；查表MOV SBUF,A ；串口0方式发送WAIT： JBC TI,GO ；等待发送完毕AJMP WAIT1GO: DEC R1 ；取行左边字节偏址MOV A,R1MOVC A,@A+DPTRMOV SBUF,AWAIT1: JBC T1,GO1AJMP WAIT1GO1: SETB P1.7 ；关行显示，准备刷新NOP ；串口寄存器数据稳定SETB P1.6 ；产生上升沿，行数据打入输出端NOPNOPCLR P1.6 ；恢复低电平MOV A,R2 ；修改显示行地址ORL A,#0F0H ；修改显示行地址MOV R2,A ；修改显示行地址MOV A,P1 ；修改显示行地址ORL A,#0FH ；修改显示行地址ANL A,R2 ；修改显示行地址MOV P1,A ；修改完成CLR P1.7 ；开行显示INC R2 ；下一行扫描地址值INC R1INC R1 ；下一行数据地址MOV A,R2ANL A,#0FHJNZ GO2SETB 00H ；R2为01H，现为末行扫描，置标志GO2： POP ACCRETIGOEND: CLR TR0 ；一帧扫描完毕，关扫描SETB 01H ；一帧扫描完毕，置结束标志POP ACCRETI ；退出；；；***************；；扫描文字表；；***************；；TAB:DB0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,00FFH,0FFH,0FFH ；黑屏DB0F9H,0BFH,0C7H,0AFH,0F7H,0B7H,0F7H,0B7H,0F7H,0BFH,000H,001H,0F7H,0BFH,0F7H, 0B7H ；我DB0F1H,0D7H,0C7H,0CFH,037H,0DFH,0F7H,0AFH,0F6H,06DH,0F7H,0F5H,0D7H,0F9H,0EFH, 0FDH ；DB0FFH,007H,0C0H,06FH,0EDH,0EFH,0F6H,0DFH,0C0H,001H,0DDH,0FDH,0BDH,0FFH,0C0H, 003H ；爱DB0FBH,0FFH,0F8H,00FH,0F3H,0DFH,0F4H,0BFH,0EFH,03FH,09CH,0CFH,073H,0F1H,0CFH, 0FBH ；DB0F7H,0DFH,0F9H,0CFH,0FBH,0BFH,0C0H,007H,0DEH,0F7H,0C0H,007H,0DEH,0F7H,0DEH, 0F7H ；单DB0C0H,007H,0DEH,0F7H,0FEH,0FFH,000H,001H,0FEH,0FFH,0FEH,0FFH,0FEH,0FFH,0FEH, 0FFHDB0FFH,0BFH,0EFH,0BFH,0EFH,0BFH,0EFH,0BBH,0E0H,001H,0EFH,0FFH,0EFH,0FFH,0EFH, 0FFH ；片DB0E0H,00FH,0EFH,0EFH,0EFH,0EFH,0EFH,0EFH,0DFH,0EFH,0DFH,0EFH,0BFH,0EFH,07FH, 0FFHDB0EFH,0FFH,0EFH,007H,0EFH,077H,001H,077H,0EFH,077H,0EFH,077H,0C7H,077H,0CBH, 077H ；机DB0ABH,077H,0AFH,077H,06EH,0F7H,0EEH,0F5H,0EDH,0F5H,0EDH,0F5H,0EBH,0F9H,0EFH, 0FFH ；DB0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH, 0FFH ；黑屏DB0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH, 0FFH ；END。
（完整版）16×16点阵LED电子显示屏的设计_毕业论文
16×16点阵LED电子显示屏的设计摘要LED点阵显示屏作为一种新兴的显示器件,是由多个独立的LED发光二极管封装而成. LED点阵显示屏可以显示数字或符号, 通常用来显示时间、速度、系统状态等。
本设计是1616××16点阵LED电子显示屏的设计。
整机以美国ATMEL公司生产的40脚单片机AT89C51为核心，介绍了以它为控制系统的LED点阵电子显示屏的动态设计和开发过程。
通过该芯片控制一个行驱动器74LS154和两个列驱动器74L373来驱动显示屏显示。
该电子显示屏可以显示各种文字或单色图像，采用4块8 x 8点阵LED显示模块来组成一个16x16点阵显示模式。
显示采用动态显示，使得图形或文字能够实现静止、移入移出等多种显示方式。
文中详细介绍了LED点阵显示的硬件设计思路、硬件电路各个部分的功能及原理、相应软件的程序设计，以及使用说明等。
关键词：AT89C51单片机 LED 点阵显示动态显示AbstractAs a popular display device component, LED dot-matrix display board consists of several independent LED (Light Emitting Diode).The LED dot-matrix display board can display the number or sign,and it is usually used to show time, speed, the state of system etc.This design is 1 16 ×16 lattice LED electron display monitor design.The whole equipment is with the 40-pin AT89C51 MCU (Micro Controller Unit) produced by the American ATMEL company at thecore, introduced take it as the control system LED lattice electron display monitor dynamic design and the development process. Controls good driver 74LS154 an two row driver 74L373 through thischip actuates the display monitor demonstration. The electronic screen can show all kinds of written or monochrome images, one full screen display Chinese characters, four pieces of 8 x 8 dot-matrix LEDdisplay modules to form the 16x16 dot matrix display mode. Show dynamic show that makes static graphic or text can be achieved, shifted out of various formats. This paper describes the of the LEDdot matrix display, and the principle function of the various parts ofthe circuit, the corresponding software program design and the use of some such. Key words: AT89C51 Micro Controller U nitUnit； LED； LatticeDisplay；Dynamic Display目录第1章绪论1.1 选题背景LED显示屏是八十年代后期在全球迅速发展起来的新型信息显示媒体，显示屏由几万……几十万个半导体发光二极管像素点均匀排列组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广东药学院
微机原理课程设计 2012级电子信息工程
题目16x16点阵电子广告牌
小组第二组
组员吴耀龙·刘昌·潘搌鹏
时间2014年 6 月18 日
小组成员分工：
组长：
吴耀龙负责Protues画图与键盘代码，8255控制，闪烁显示
组员：
潘搌鹏：负责Protues图改进，流水显示广告与文字编码
刘昌：课题选择与功能实现负责程序调试与改进
成果：
基本实现预期功能，但是复位功能未能实现，还有按键检测时序上的一点小缺陷
摘要
LED显示屏分为图文显示屏和视频显示屏，均由LED矩阵块组成。
LED显示屏可以显示变化的数字、文字、图形图像；不仅可以用于室内环境还可以用于室外环境，具有投影仪、电视墙、液晶显示屏无法比拟的优点。
LED之所以受到广泛重视而得到迅速发展，是与它本身所具有的优点分不开的。
这些优点概括起来是：亮度高、工作电压低、功耗小、小型化、寿命长、耐冲击和性能稳定。
LED的发展前景极为广阔，目前正朝着更高亮度、更高耐气候性、更高的发光密度、更高的发光均匀性，可靠性、全色化方向发展。
现代LED的发展很快，很多研究领域非常已经深刻，所以想利用自己学的微机知识简单的研究一下用微机驱动的LED显示汉字，以达到学以致用和实践相结合的目的，同时巩固加深自己的微机知识。
用点阵方式构成图形或文字，是非常灵活的，可以根据需要任意组合和变化，只要设计好合适的数据文件，就可以得到满意的显示效果。
因而采用点阵式图文显示屏显示经常需要变化的信息，是非常有效的。
点阵大小可以有16×16、24×24、32×32、48×48等不同规格，也有单色、双色、和多色几种，最常用的是单色图文屏。
单色屏多使用红色或橘红色或橙色LED点阵单元。
双色图文屏和多色图文屏，在LED点阵的每一个“点”上布置有两个或多个不同颜色的LED发光器件。
换句话说，对应于每种颜色都有自己的显示矩阵。
显示的时候，各颜色的显示点阵是分开控制的。
事先设计好各种颜色的显示数据，显示时分别送到各自的显示点阵，即可实现预期效果。
每一种颜色的控制方法和单色的完全相同，因此掌握了单色图文显示屏的原理，双色屏和多色屏就不难理解了。
关键词：LED, 微机, 点阵, 驱动, 矩阵
1.设计方案
1．1、系统构成
1.2、LED 动态显示原理
LED 点阵显示系统中各模块的显示方式： 有静态和动态显示两种。
静态显示原理简单、控制方便，但硬件接线复杂，在实际应用中一般采用动态显示方式，动态显示采用扫描的方式工作，由峰值较大的窄脉冲电压驱动，从上到下逐次不断地对显示屏的各行进行选通，同时又向各列送出表示图形或文字信息的列数据信号，反复循环以上操作，就可显示各种图形或文字信息。
点阵式LED 汉字广告屏绝大部分是采用动态扫描显示方式，这种显示方式巧妙地利用了人眼的视觉暂留特性。
将连续的几帧画面高速的循环显示，只要帧速率高于24帧/秒，人眼看起来就是一个完整的，相对静止的画面。
最典型的例子就是电影放映机。
在电子领域中，因为这种动态扫描显示方式极大的缩减了发光单元的信号线数量，因此在LED 显示技术中被广泛使用。
该设计采用8086微机做主控制芯片，使用74HC373作为地址锁存器，8255A 提供I/O口选通地址，使用8255A进行I/O口的扩展，并使其分别16x16点阵上，点阵采用列为高电平，行为低电平点亮方式。
设计目的为按下按键1显示字符“老师I love U！”，并使其从右至左滚屏显示，按下按键2闪烁显示“老师I love U！”，可随意切换，按下按键3为复位（该功能未能实现）
2.硬件电路设计
2.1、硬件原理图（见附录）
2.2、8086模块
8086有16根数据
线和20根地址线，
它既能处理16位数
据，也能处理8位数
据。
可寻址的内存空
间为1MB。
2.3、8255A模块
8255A是8086系列配套微处理机并行接口芯片，它可以为CPU与外设之间提供并行I/O的通道。
8255A有3个8位的并行I/O口，它可以通过设置多种工作方式，通常不需要附加外部电路，在中小型系统有着广泛的应用。
8086通过锁存器
74HC373和74LS138为
8255A提供地址及方式
选择，U3的Q1，Q2输
出分别接两片8255A的
A0、A1端口，其八位并
行输入口接8086的
AD0~AD7，两片的
8255A的PA,PB口接到
点阵，具体如图所示：
2.4、16x16显示模块
LED16x16X显示模块在网上找的库，Protues中并没有16x16的点阵，该点阵在列线给高电平，行线给低电平就点亮。
用第一片8255A，U5的PA,PB接列线，用第二片8255A，U1的PA,PB接行线实现控制
2.5、键盘模块
这里使用3个可回弹按键开关，分别接到U5，即第一片8255A的PC0~PC2，使用低电平为检测电平。
如图所示
3.软件程序设计3.1、程序流程图
主模块程序流程图：
代码：
3.2、程序运行结果分析与预测
点击按钮1(流水灯模式)，显示效果如下图所示：
4.系统改进（升级）建议
整个电路中，键盘模块的复位功能暂时没有完全实现，仍需要考虑，8255并口还有一些端口，仍然可以进行一些功能的扩展，比如显示多个字符串，字符显示停止功能等
点击按钮2(依次闪烁显示模式)，各个字符是以一定的频率循环切换显示，显示效果如下图所示：
总结
经过近多日的努力，终于将本次课程设计做完了，但由于水平有限，文中肯定有很多不恰当的地方，请老师指出其中的错误和不当之处，使我能做出改正，我会虚心接受。
在本次课程设计过程中，我增强了自己的动手能力和分析能力。
通过跟老师和同学的交流，也通过自己的努力，我按时完成了这次课程设计。
在此过程中，我学会了很多，也看到了很多自己的不足之处。
在以后的学习生活中，我会努力学习专业知识，完善自我，为将来的发展做好充分的准备。
总之，在这次课程设计中，我受益匪浅，学到了很多书本上所没有的东西，懂得了理论和实际联系的重要性。
在以后的学习中，我不仅要把理论知识掌握牢固，更要提高自己的动手能力和分析能力。
附录
硬件原理图：。
