cad实训指导书
常州工程职业技术学院
实训指导书
系部：机械工程技术系
课程名称：《CAD培训》（1周二维）
制定人：严锦武
制定时间：2011-9
《CAD培训》指导书
一、课程的性质和作用
AutoCAD是一门实践性很强的技术基础课。
计算机辅助绘图是当今在生产第一线的工程技术人员必须具备的基本知识和技能。
通过本课程的学习，可使学生掌握计算机辅助绘图的操作技能，熟练绘制各种工程图样。
二、课程的教学目标和基本要求
本课程的教学目标是培养学生的计算机辅助绘图操作技能。
通过本课程的学习，要求学生了解计算机辅助绘图与设计的发展趋势；掌握AutoCAD的各种二维绘图与编辑命令，并能熟练绘制各种工程图样。
三、教学内容
(一)AutoCAD基础知识与绘图准备
教学内容：
1．AutoCAD基础知识
2．命令、数据的输入方法
3．绘图设置
4．图层与线型的设置
（二）基本绘图与编辑命令
教学内容：
1．基本图元的绘制：直线、圆与圆弧、矩形与正多边形及圆环与椭圆等命令。
2．基本编辑命令：对象的选择方式、删除、修剪与延伸、移动与旋转、复制与偏移复制、打断与拉长、阵列与镜像、倒角与圆角、等分、缩放及实体的分解等命令。
（三）图案填充、尺寸标注、文字标注、块与属性
教学内容：
1．图案填充及其编辑
2．建立尺寸标注样式并标注尺寸
3．建立文字样式及文字的输入与编辑
4．块定义与块插入及块存盘与更新
5．块的属性定义与属性编辑
（四）高级绘图与编辑
教学内容：
1．多段线的绘制与编辑
2．对象的特性修改与特性匹配
3．夹点编辑功能
4．AutoCAD设计中心
三、实验时间安排
整个教学时间为一周，具体安排如下：
注：每天上午四节课，下午二节课，星期三下午学习不上课。
四、评分标准：
课程总成绩由上机操作考核成绩和平时考核组合而成。
上机考核成绩占40%，平时考核占60％。
上机考核采用上机操作现场评分形式，考试时间90分钟;平时考核成绩由平时实训作业完成状况、出勤、课堂纪律等共同组成。
五、实训内容
任务给出：根据给定的台虎钳装配图的装配示意图、零件图。
要求运用cad 软件绘制台虎钳的全部零件图，并根据零件图拼绘cad装配图。
建筑CAD实训指导书
实训项目一：绘制某办公大厦底层、一层平面图一．实训目的按照建筑制图的操作步骤的要求，运用各种命令和技巧，学习建筑平面图的绘制。
二．实训内容和基本要求三．实训方法和具体步骤2、方法及步骤：（1）建立图层（2）绘制定位轴线Ltscale命令改变线性比例因子（3）绘制双墙线Mlstyle进行多线样式设置，并运用Mline命令绘制墙体，Mledit命令进行多线编辑。
用Mledit 命令修剪墙线如果修剪不了，用Explode命令分解，再用Trim命令修剪，一旦被分解就不能使用Mledit 命令修剪。
（4）绘制柱子（5）开门窗洞口使用From捕捉自辅助找到门窗洞位置。
（6）插入门窗可以用Block命令制作成图块，用Insert命令把门窗插入到指定位置。
（7）散水及其他细节（8）尺寸标注调整标注样式的全局比例（9）绘制轴号使用图块属性定义Attdif定义变动数值四．实训注意事项（含安全操作规程等）标注尺寸前，设置的尺寸标注样式必须满足现行的建筑制图有关标准的要求。
第二道、第三道尺寸的标注可以采用基线标注的方法，也可以采用作辅助线的方法进行。
组成尺寸的四部分（尺寸线、尺寸界线、尺寸起止符及尺寸数字）是一个整体的块，如果移动尺寸数字，整组尺寸随之移动，所以必须将其炸开后，再作改动。
执行设置尺寸标注样式对话框修改尺寸时，对已经炸开的尺寸不起作用。
实训项目二：绘制某办公大厦正、背立面图一．实训目的建筑立面图主要反映建筑外部形状、门窗的布置、阳台的形式、雨水管的位置等。
要求利用Auto CAD 中的复制、阵列等功能，提高绘图效率。
二．实训内容和基本要求三．实训方法和具体步骤2、方法及步骤：（1）图层设置（2）绘制定位轴线（3）绘制立面图的轮廓线，方法可以采用多种，可以先绘制矩形再延伸等方法。
（4）绘制外墙柱子（5）绘制立面图门窗（6）绘制窗台、窗楣及挑檐等线（7）绘制标高及轴号（8）插入图框四．实训注意事项（含安全操作规程等）立面图的轮廓有四条：地坪线、左右山墙线以及屋顶线。
AutoCAD实验指导书
AutoCAD实验指导书实验一熟悉AutoCAD基本环境及设置一实验目的1、熟悉AutoCAD的软硬件环境、启动、退出、文件管理等方法；2、熟悉AutoCAD的工作界面、系统配置的修改等；3、熟悉键盘和鼠标输入命令的方法。
二实验内容1、认识AutoCAD的硬件及设备配置，学习启动、退出AutoCAD；2、练习文件管理，包括新建文件、打开旧文件、保存、另存文件等操作；3、练习用“选项”对话框进行常用的缺省配置修改；4、练习用键盘和鼠标输入命令，学习工作界面中各部分功能区的使用。
三实验过程及说明1．启动AutoCAD进入WindowsXP开始界面后，用鼠标双击桌面上AutoCAD图标，或执行“开始”菜单中AutoCAD命令启动AutoCAD。
2．进入AutoCAD后基本练习1）新建一文件，分别用“从草图开始”、“使用样板”、“使用向导”三种创建方法；2）对应三种不同的创建新图的方法，练习绘图界限（LIMITS）、绘图单位（UNITS）等基本设置的操作；3）熟悉工作界面，主要包括：标题行、下拉菜单、功能区、绘图区、工具栏（标准、绘图屏幕菜单）、命令提示区、状态栏、滚动条、十字光标等，如图1-1所示；图1-1 AutoCAD 界面的构成4）了解系统配置选项的修改，通过“选项”对话框练习常用的三项修改：绘图背景色、按实际情况显示线宽、自定义右键功能；（选择“显示”选项卡，修改绘图区背景颜色为白色；选择“用户系统配置”选项卡，设置线宽随图层、按实际大小显示；选择“用户系统配置”选项卡，自定义右键功能。
）说明：其它选项的缺省配置是否修改，根据具体情况自定。
3．退出AutoCAD退出时，切不可直接关机（会丢失文件），应按下列方法之一进行：1）从下拉菜单中选取：“文件”→“退出”2）从键盘键入：EXIT或QUIT3）单击工作界面标题行右边的“关闭”按钮如果当前图形没有全部存盘，输入退出命令后，AutoCAD会弹出“退出警告”对话框，操作该对话框后，方可安全退出AutoCAD。

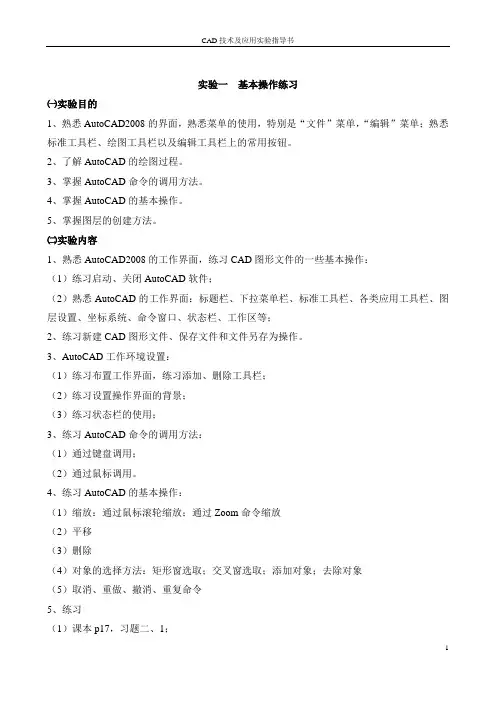

CAD技术及应用(实验指导书)
实验一基本操作练习㈠实验目的1、熟悉AutoCAD2008的界面，熟悉菜单的使用，特别是“文件”菜单，“编辑”菜单；熟悉标准工具栏、绘图工具栏以及编辑工具栏上的常用按钮。
2、了解AutoCAD的绘图过程。
3、掌握AutoCAD命令的调用方法。
4、掌握AutoCAD的基本操作。
5、掌握图层的创建方法。
㈡实验内容1、熟悉AutoCAD2008的工作界面，练习CAD图形文件的一些基本操作：（1）练习启动、关闭AutoCAD软件；（2）熟悉AutoCAD的工作界面：标题栏、下拉菜单栏、标准工具栏、各类应用工具栏、图层设置、坐标系统、命令窗口、状态栏、工作区等；2、练习新建CAD图形文件、保存文件和文件另存为操作。
3、AutoCAD工作环境设置：（1）练习布置工作界面，练习添加、删除工具栏；（2）练习设置操作界面的背景；（3）练习状态栏的使用；3、练习AutoCAD命令的调用方法：（1）通过键盘调用；（2）通过鼠标调用。
4、练习AutoCAD的基本操作：（1）缩放：通过鼠标滚轮缩放；通过Zoom命令缩放（2）平移（3）删除（4）对象的选择方法：矩形窗选取；交叉窗选取；添加对象；去除对象（5）取消、重做、撤消、重复命令5、练习（1）课本p17，习题二、1；（3）课本p17，习题二、2。
㈢注意事项1、用Save存盘时，注意记住自己的图形文件存放的路径，以便再次调用。
2、作图顺序、方法可自行调整。
㈣思考题1、AutoCAD 命令执行有几种方法？2、常用的工具栏有哪几个？㈤实验问题总结实验二绘图环境设置㈠实验目的1、掌握AutoCAD工作环境、绘图环境的设置方法。
2、掌握画线的基本方法。
3、掌握剪断和延伸线条命令。
㈡实验内容1、练习基本绘图环境的设置：（1）根据国标要求设置图层的颜色、线型、线宽：（2）设置图层的状态，明白各状态的含义。
2、练习修改非连续线型外观：（1）修改全局线型比例因子：ltscale[lts]；（2）改变当前对象线型比例：右键→s→在属性对话框中修改“线型比例”。

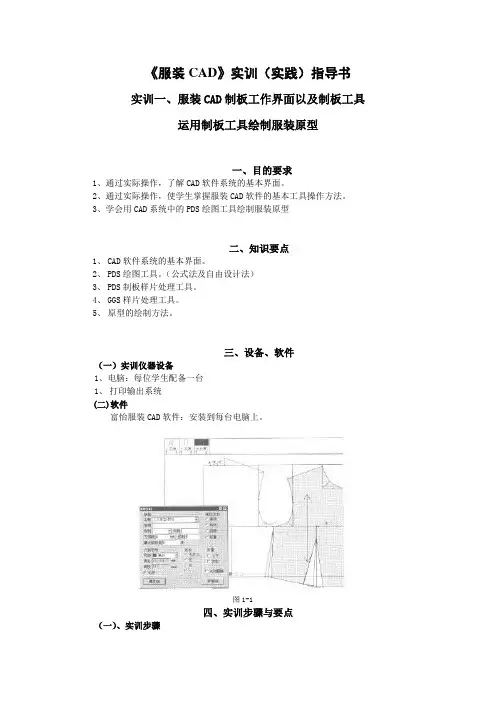

服装CAD实训(实践)指导书
《服装CAD》实训（实践）指导书实训一、服装CAD制板工作界面以及制板工具运用制板工具绘制服装原型一、目的要求1、通过实际操作，了解CAD软件系统的基本界面。
2、通过实际操作，使学生掌握服装CAD软件的基本工具操作方法。
3、学会用CAD系统中的PDS绘图工具绘制服装原型二、知识要点1、CAD软件系统的基本界面。
2、PDS绘图工具。
（公式法及自由设计法）3、PDS制板样片处理工具。
4、GGS样片处理工具。
5、原型的绘制方法。
三、设备、软件（一）实训仪器设备1、电脑：每位学生配备一台1、打印输出系统(二)软件富怡服装CAD软件：安装到每台电脑上。
图1-1四、实训步骤与要点（一）、实训步骤1、打开CAD软件。
2、打开PDS绘图工具，选择“公式制图法”。
单击尺寸表建立一个“女装原型尺寸”。
3、对该软件的工作界面和各种绘图工具进行操作。
4、绘制服装原型衣身的正面和背面图。
并输入衣片名称。
如图1-1所示5、保存绘制好的样板图1-2 图1-36、绘制原型裙片。
如图1-2所示7、保存绘制好的样板。
8、绘制原型袖。
如图1-3所示9、保存绘制好的样板。
（二）、要点重点掌握服装原型的绘制方法。
（包括衣身、裙片、袖片）五、注意事项1、启动计算机时要按照要求正确启动，注意电源开关别触摸。
2、在使用前首先打开“PSD绘图工具”选择“公式制图法”3、在建立图像文件后，每做一段时间要进行文件保存。
以免发生以外时文件不会丢失。
六、实训报告要求及成绩评定1、认真填写实训报告表中的各项内容。
2、按照实际操作的顺序把实训的过程填写好。
3、实训成绩是根据绘制的原型的完成程度与熟练与否评定附表一总分：实训二、服装内部结构及处理的电脑化实现（包括省道、褶裥、拉展、分割线、育克线）一、目的要求1、掌握运用GGS样片处理工具进行省道的设计。
2、掌握运用GGS样片处理工具进行褶裥的设计。
3、掌握运用GGS样片处理工具进行省道拉展设计。
4、掌握运用GGS样片处理工具进行分割线的设计。
CAD实验指导书-图文
CAD实验指导书-图文《CAD技术》实验指导书胡林编武汉科技大学资源与环境工程学院二Ｏ一四年九月目录实训一基本操作 (2)实训二基本绘图和编辑命令（一） (3)实训三基本绘图和编辑命令（二） (4)实训四高级绘图和编辑命令（一） (5)实训五高级绘图和编辑命令（二） (6)实训六多重线和图形块 (7)实训七尺寸标注、文本注写与编辑、图案填充 (8)实训八绘制总平面图 (9)实训九绘制平面图 (10)实训十绘制立面图 (11)实训十一绘制剖面图 (12)实训十二图纸空间和打印输出 (13)实训十三专业综合绘图（一） (14)实训十四专业综合绘图（二） (15)实训十五专业综合绘图（三） (16)实训十六专业综合绘图（四） (17)技能抽测及综合测试 (18)实训一基本操作一、实训目的通过实训进一步理解和掌握AutoCAD2022的基本操作——启动、命令和数据输入，命令的终止、重复、取消、撤消，以及文件的存盘、打开、新建和退出系统等。
二、实训内容和要求【内容】1.绘制下列平面图形；(三角形边长10单位，水平直线长50单位)（三角形边长80单位，圆内切三角形）（大正方形边长50单位）（大圆半径30单位）2.练习从命令行、菜单中启动命令的方法；3.练习坐标的输入方法，初步熟悉捕捉的用法；4.练习有关文件的打开、保存等操作。
【要求】操作时，随时注意命令行的提示和屏幕图形区的变化，观察每一步操作的结果，了解命令的操作方法和数据输入方法。
2实训二基本绘图和编辑命令（一）一、实训目的通过实训进一步理解和掌握AutoCAD软件基本绘图命令Line,Circle,Arc,Elipe等命令的操作方法。
二、实训内容和要求【内容】1.绘制下列平面图形；(大圆半径20，中圆15)2.练习Line,Circle,Arc,Elipe等命令的操作方法；3.练习直角坐标和极坐标系下的绝对坐标和相对坐标输入方法；4.进一步练习捕捉的方法；5.练习辅助绘图工具的使用。
cad实训指导书(文字)
建筑构造实训指导书使用班级：建筑331201、331202班指导教师：谢娜制定时间：2013年6月25日建筑构造课程实训指导书一、实训目的《建筑构造课程实训》是在建筑构造课程完成之后进行，其目的是对课堂所学的基本知识和基本技能的综合运用，进一步培养学生设计、识图、绘图实际工作能力及空间思维能力。
通过练习应达到：1．掌握一般的设计规范，能运用建筑设计原理掌握基本方的案能力；2．能够处理建筑和环境及交通的关系；3．按照规范绘制总平面图、平面图、立面图、剖面图。
二、实训要求1．系统的理解样图内容，认真负责，严谨细致，按步骤进行。
2．掌握好基准轴线位置、视图投影关系、规定图例及线型的设置。
3．文本标注、尺寸标注、公差标注、轴线绘制要完整、准确、规范。
4．图形对象绘制要体现精确绘图的原则，图中对象一律按实际尺寸绘制，同类对象的图形要求建立图块或具有属性的图块进行绘制。
5．汉字设置为长仿宋体。
6．图面布置合理，整洁美观。
7．按规定的名称保存文件（班级学号姓名.dwg）。
8．在绘图过程中及完成后，能回答与本实训有关的问题。
三、实训主要设备及工具安装有AutoCAD软件的微机室，可使用移动存储设备的电脑。
四、实训内容及指导◆雅苑8号楼标准层平面图附表：雅苑8号楼标准平面图门窗明细表1，绘图思路●绘制轴线网。
●在轴线上开门、窗洞。
●绘制编辑墙线、窗线、阳台线。
●创建平面门及构造柱。
●平面图的完善。
2，操作步骤●绘制轴线网。
1）使用模板快速新建一幅图形，修改图形界限为“29700，21000”执行全部缩放，使绘图区域以最大化显示。
2）打开图层管理器建立图层如下：3）打开线形管理器对话框，修改“全局比例因子”为50。
4）以“轴线层”为当前层，运用“直线”命令和“偏移”命令绘制轴网线。
5）执行“修剪”命令修剪轴网线。
●在轴线上开门、窗洞1）调整视窗，单击修改工具栏上的“打断”命令打断门窗洞口。
也可“偏移”及“修剪”命令为门窗开洞。
CAD实验指导书
工程制图CAD实验指导书实验一AutoCAD的基本操作一、实验目的1 X熟悉AutoCAD系统界而：2、掌握AutoCAD环境设置：3、掌握在AUTOCAD工具栏、左键.中键和命令栏等的操作命令：4 .熟悉坐标系，掌握坐标输入方法。
二、实验要求掌握AutoCAD的启动、AutoCAD基本操作、命令输入方法、状态栏、图形的显示控制。
三、实验内容绘制下列图形四、思考题1 •选择方法左键框选从左往右与从右往左有什么区别？2•直线相对坐标，如何输入？一、实验目的学会AutoCAD的基本绘图直线、构造线.修剪。
二、实验要求：1.熟练掌握直线、构造线的绘制方法2、熟练修剪修改工具。
三、实验内容绘制下列图形45四、思考题「构造线一偏移如何用？2、再结朿命令后再次点击确立键的作用是什么？一、实验目的学会AutoCAD的基本绘图直线、构造线.修剪。
二、实验要求：1.熟练掌握直线、构造线的绘制方法2、熟练修剪修改工具。
三、实验内容绘制下列图形弧、多段线实验四:一、实验目的学会AutoCAD的基本绘图命令圆.圆弧、多段线二、实验要求：1.学习圆（C）、半径■圆、直径■圆及相切圆的绘图方法2、熟悉圆弧、多段线的方法三、实验内容实验五=正多边形、矩形、图案填充一、实验目的学会AutoCAD的基本绘图命令正多边形、矩形.图案填充命令操作及使用技巧。
二、实验要求：1.熟练掌握绘制给定长度和宽度的矩形的方法2、掌握多边形和图案填充的绘制方法，分辨内接于圆和外切于圆的不同三、实验内容525实验六：创建图块、多线一、实验目的学会AutoCAD创建图块、多线的基本修改命令二、实验要求：掌握创建图块、多线命令三、实验内容・伽实验七：面域、表格、多行文字、图形的修改一、实验目的学会AutoCAD的基本修改命令，而域、表格、多行文字、移动、镜像、偏移二、实验要求：掌握命令而域.表格、多行文字、移动、镜像、偏移三、实验内容实验八：图形的修改一、实验目的学会AutoCAD的基本修改命令，阵列、旋转、缩放、合并、圆角等二、实验要求：掌握命令阵列、旋转、缩放、合并、圆角等三、实验内容实验九：文本标注一、实验目的掌握AutoCAD的文本标注命令二、实验要求：1.掌握单行文本的输入2.掌握多行文本的输入3.掌握文本的编辑修改三、实验内容510.92「1388.07384.4801X4 巧20呢阳236547+0.05-0.01。
建筑CAD实训(实践)指导书
《建筑CAD》实训（实践）指导书实训一 AUTOCAD基础知识一、目的要求1、了解CAD软件系统的基本界面。
2、使学生掌握建筑CAD软件的基本工具操作方法。
3、学会用CAD系统中的绘图辅助工具绘制相关图形文件二、知识要点1、了解CAD软件系统的基本界面。
2、了解绘图辅助工具。
3、了解坐标的输入法。
4、了解坐标系。
三、设备、软件（一）实训仪器设备1、电脑：每位学生配备一台2、打印输出设备、教学多媒体系统(二)软件CAD2000软件，安装到每台电脑上。
四、实训步骤与要点（一）、实训步骤1、打开CAD软件。
1、新建一个绘图文件。
2、对该软件的工作界面和各种绘图工具进行操作，并利用快捷键。
3、建立一个坐标点为（0，0）的用户坐标系。
4、绘制一长为100mm的直线。
5、设定绘图界限为A3图纸幅面大小。
6、设定栅格大小X=20，Y=20并打开与栅格等距网点捕捉。
7、利用网点捕捉绘制直角边长为100mm的等腰直角三角形。
（二）、要点重点掌握利用多种坐标输入法绘制长为100mm的直线。
五、注意事项1、启动计算机时要按照要求正确启动，注意电源开关别触摸。
2、在使用前首先设定单位、精确度、角度方向等。
3、在建立图像文件后，每做一段时间要进行文件保存。
以免发生以外时文件不会丢失。
六、实训报告要求及成绩评定1、认真填写实训报告表中的各项内容。
2、按照实际操作的顺序把实训的过程填写好。
3、实训成绩是根据绘制的图形的完成程度与熟练与否评定实训二、绘图命令一、目的要求1、掌握常见的绘图命令的执行及参数设置。
2、掌握常见的绘图命令的作用及具体的应用范围。
3、掌握常见的绘图命令的快捷键操作。
二、知识要点1、运用直线类命令绘制墙体、窗、辅助线以及其他建筑部位的轮廓线等。
2、运用曲线类命令绘制飘窗、门、建筑曲线轮廓线、各类家具等。
3、运用填充类命令绘制各类建材图例、阳台局部等。
三、设备材料（软件）（一）实训仪器设备1、每位学生配备一台电脑2、打印输出设备、教学多媒体系统(二)软件CAD2000软件，安装到每台电脑上。
CAD实验实训指导书(园林、环艺)-2011修订
@《AutoCAD辅助设计》课程实习实训指导书（园林、环艺专业）编制单位：园艺与园林系修订时间：二00八年九月实验一 AutoCAD绘图环境、辅助功能的设置及直线绘制一、实验目的了解AutoCAD绘图环境的设置方法，掌握AutoCAD图层和辅助功能的设置方法。
二、实验要求1、学会设置AutoCAD绘图环境；2、学会创建图层并进行基本设置；3、学会AutoCAD辅助功能的设置。
三、实验内容（1）设置绘图环境1、单位类型和精度：长度精度为0.0000，角度精度为0.00；2、图形界限：图形范围是594X420，左下角为（0，0）；3、栅格X轴和Y轴间距为20，捕捉栅格间距为20。
（2）设置绘图辅助功能1、打开正交模式2、极轴设置显示：极轴角设置为90，附加角设置为20。
3、打开对象捕捉设置（或用鼠标右键点击osnap进行设置）重点设置练习：端点、中点、圆心、象限点、交点、垂足、最近点。
（3）图层创建与设置如下表所示：（4）结合直线命令，练习坐标的输入方法图2.1图2.2图2.3四、实验结果将完成的文件以CAD01为文件名保存。
实验三 基本图形的绘制一、实验目的结合第三章教学内容，熟练掌握基本图形绘制和精确定位方法，学会综合应用有关知识在规定的时间内完成简单图形的绘制，掌握复杂图形的图案填充方法，探索出园林平面图图案填充的技巧与方法。
二、实验要求1、认真体会每一个基本图形的绘制过程及其要点；2、掌握图层设置和“正交”模式及“捕捉”模式的使用；3、掌握直线、圆、圆弧、椭圆、点、矩形、正多边形、多段线、样条曲线、云线、图案填充等基本绘图命令，熟练掌握其操作要领。
4、掌握图案填充区域选择的两种方法、孤岛检测的三种样式和样式、角度、比例的调整方法及图案填充的编辑方法。
三、实验内容 （1）图层设置如下：默认continuous绿 色默认红 色0.3毫米continuous 白 色线 宽线 型颜 色图层名称轮廓线层中心线层标 注 层ACAD_IS002W100（2）绘制下列圆p 2p 1“两点”画圆 “切点，切点，半径”画圆 “切点，切点，切点”画圆（3）绘制下列正多边形和矩形(a)（注：宽度为1）（4）绘制下列组合图形图3.1图3.2图3.3（5）绘制云线和样条曲线用样条曲线命令绘制飘带的图案用云线命令绘制植物丛植的图案（6）利用点的定距等分和定数等分绘制图形（7）绘制图形并进行图案填充比例0.40.2充比例0.4四、实验结果将完成的文件以CAD03为文件名保存。
CAD实验指导书
CAD实验指导书编制：XX二0一三年九月实验1 绘制平面图形1目的和要求：（1）熟悉圆、直线、圆弧等绘图命令：（2）掌握图层特性管理对话框设置；（3）熟悉修剪、偏移、环形阵列、通过“特性”工具条修改图形属性等编辑命令；实验2 绘制平面图形2目的和要求：（1）掌握绘制零件图的绘图方法和技巧；（2）复习修剪、复制等编辑命令的使用；（3）复习绘图命令的使用；（4）复习标注样式的设置和注写；（5）熟悉对象捕捉的使用（6）掌握同心圆、相切圆的绘制实验3 绘制平面图形3目的和要求：⑴熟悉圆、直线、正多边形等绘图命令；⑵熟悉修剪、偏移、倒圆角等编辑命令；实验4 绘制平面图形4目的和要求：（1）熟悉圆、直线、圆环、椭圆、文本、样条曲线、二维实体等绘图命令；（2）熟悉修剪、偏移、旋转、倒角、打断、复制以及通过“特性”工具条修改图形特性等编辑命令；（3）熟悉圆角、复制、阵列、修改、修剪、偏移等编辑命令；（4）掌握平面图形中常见的辅助线的画法；（5）掌握对象捕捉、捕捉自等辅助功能的设置和使用方法。
（6）掌握利用图层管理图形的方法。
（7）掌握一定角度的斜线的画法。
实验5 绘制组合体三视图1目的和要求：绘制三视图必须保证“三等关系”，即：主、俯试图长对正，主、左试图高平齐，左、俯视图宽相等。
在长度和高度上比较容易保证，在宽度方向上，通过画辅助线或画圆的方式来保证。
⑴熟悉三视图的绘制方法和技巧；⑵熟悉相关图形的位置布置以及辅助线的使用技术；⑶进一步练习部分绘图、编辑命令以及对像捕捉等绘图辅助功能。
实验6 绘制组合体三视图2目的和要求：绘制三视图必须保证“三等关系”，即：主、俯试图长对正，主、左试图高平齐，左、俯视图宽相等。
在长度和高度上比较容易保证，在宽度方向上，通过画辅助线或画圆的方式来保证。
⑴熟悉三视图的绘制方法和技巧；⑵熟悉相关图形的位置布置以及辅助线的使用技术；⑶进一步练习部分绘图、编辑、填充命令以及对像捕捉等绘图辅助功能。
