YDL2036电缆识别仪
电缆识别仪的工作原理
电缆识别仪的工作原理
1.发送信号：电缆识别仪首先会通过发送一种特定的信号，如脉冲信号，到待测电缆上。
这个信号可能是一个特定频率或脉冲组合，根据不同的电缆识别仪型号和制造商而有所不同。
2.接收信号：待测电缆上的信号会通过电缆中的导体传输。
电缆识别仪会通过一个或多个探头或传感器来接收这些信号。
这些传感器通常是通过夹在电缆外皮上来接触其内部导体的。
3.信号处理：接收到的信号会经过电缆识别仪内部的电路进行处理。
这个处理过程可能包括滤波、放大、数字化等步骤，以便更好地分析和识别待测电缆上的信号。
4.信号分析：经过处理后的信号将被用来识别电缆的特征和参数。
电缆识别仪通常会检测电缆的长度、断路点、连接器类型等，并根据预设的规则和算法来识别电缆的类型。
5.结果显示：最后，电缆识别仪会将识别结果显示在设备的屏幕上。
这些结果可能以数字或图形的形式呈现，方便用户查看并作进一步的分析和处理。
这些是电缆识别仪的一般工作原理，但实际的工作原理可能因不同的电缆识别仪型号和技术而有所不同。
一些高级的电缆识别仪还可能具有其他功能，如故障定位、电缆映射等，但其基本原理仍是通过发送和接收信号来分析电缆的特征和参数。

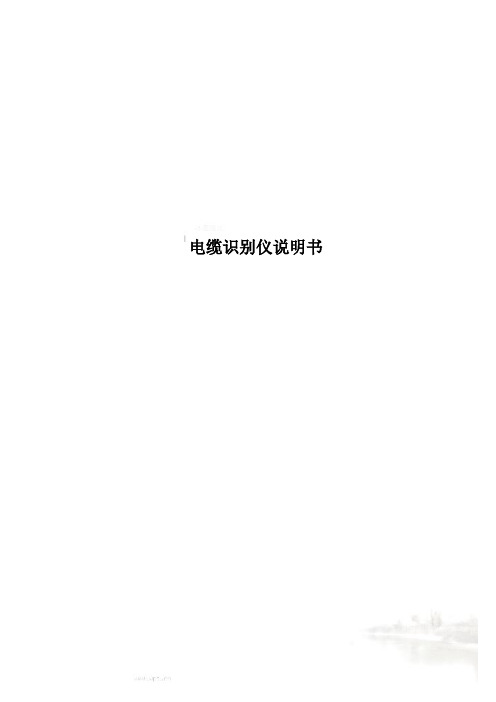

电缆识别仪说明书.doc
电缆识别仪说明书D S-10电缆识别仪使用说明书福州纵诚科技有限公司一、概述电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别一束电缆中欲寻找的一根特定的电缆；具有判别电缆准确、快速、操作简单、应用范围广等特点。
它是电缆施工及维护工作中不可缺少的检测仪器。
电缆识别仪，在发射端采用单片机技术对发射信号进行编码、功率驱动,接收机中的单片机对接收的相位编码信号解码和相位识别。
根据目标电缆上的信号相位特征的唯一性将目标电缆从一大束其它电缆中识别出来。
它是一种轻小型、紧凑型、便携式仪器。
适用于各种类型的高低压动力电缆。
警告：为确保人身安全，对已确定的电缆，在维修开锯前，一定要扎钉试验。
二、仪器主要特点本仪器由电缆识别仪发射机，电缆识别接收机、接收卡钳及输出信号连接线组成。
它具有大功率电流脉冲输出；现场接收信号特征清晰，轻便灵活，灵敏度高，能有效抑制现场工频干扰；判断准确、快速；保护电路可靠；大钳口适合各种截面积的动力电缆；内部具有大功率隔离变压器，操作者与市电不存在任何电气上的直接接触。
极大的保证了人身安全。
本仪器的最大特点：1、操作极其简单，使用非常方便。
2、该电缆识别仪与常规的识别仪不同，采用了最新的通信技术，在发射端采用单片机技术对发射信号进行编码、功率驱动；接收机中的单片机对接收的相位编码信号解码和相位识别。
根据目标电缆上的信号相位特征的唯一性将目标电缆从一大束电缆中识别出来。
因此工作性能可靠，对超长电缆也能做到准确判别，是一种轻小型、紧凑型、便携式仪器。
适用于各种类型的高低压动力电缆。
二、工作原理简介电缆识别仪的发射机和接收机采用单片机编码、解码技术和广泛应用在通信领域里的PSK技术。
很容易将被识别电缆从多根电缆中做出明确判别。
又由于被识别电缆上的信号电流强度全线都是一样的，接收卡钳在电缆沿线所接收到的电磁信号强度一致，识别的电缆不受被识别电缆长度的限制。
三、仪器外形及功能介绍（一）电缆识别仪发射机面板如图3-1所示：图3-1 识别仪发射机面板图功能介绍1、电源开关：控制整机电源的通断。
电缆识别仪原理
电缆识别仪原理
电缆识别仪是一种用于识别电缆类型和工作状态的仪器。
它可以帮助用户快速准确地确定电缆的类型、长度和断开点，从而提高工作效率和准确性。
电缆识别仪的原理主要包括以下几个方面：
1. 电缆类型识别
电缆识别仪通过发送特定的信号到电缆中，然后检测信号的回波来确定电缆的类型。
不同类型的电缆具有不同的回波特征，通过分析这些特征，电缆识别仪可以准确地识别出电缆所属的类型，如网络电缆、电话线等。
2. 电缆长度测量
电缆识别仪还可以通过测量信号的传输时间来确定电缆的长度。
当信号发送到电缆中后，通过计算信号的传输时间和信号在电缆中传播的速度，就可以准确计算出电缆的长度。
这对于需要布线或维护电缆的工作人员来说非常重要。
3. 电缆断开点定位
在维护电缆时，有时候需要确定电缆的断开点位置。
电缆识别仪可以通过发送信号到电缆中，然后在地面上使用接收器来检测信号的强度，从而确定断开点的位置。
这样就可以准确地定位电缆的故障点，节省维护人员的时间和精力。
4. 工作状态检测
除了识别电缆的类型和长度，电缆识别仪还可以检测电缆的工作状态。
通过发送特定的信号到电缆中，可以检测电缆是否正常工作，是否存在短路、断路等问题。
这对于确保电缆的正常运行非常重要，也可以帮助维护人员及时发现和解决问题。
总的来说，电缆识别仪通过发送信号到电缆中，然后通过接收器对信号进行分析，从而实现对电缆类型、长度和工作状态的识别和检测。
它在电缆布线、维护和故障排查中发挥着重要作用，是现代信息技术领域不可或缺的工具之一。
希望通过本文对电缆识别仪原理的介绍，能够让读者对这一技术有更深入的了解。
光缆识别仪设备介绍
光缆识别仪设备介绍1. 引言光缆识别仪是一种用于光纤布线识别和测试的设备，能够帮助网络工程师快速而准确地定位光缆故障和断点。
在网络建设、维护和故障排除的过程中，光缆识别仪发挥着重要的作用。
本文将介绍光缆识别仪的工作原理、主要功能以及应用场景。
2. 工作原理光缆识别仪利用光纤的发射和接收原理来进行工作。
它通过在光缆中发送特定的信号，然后通过接收器接收这些信号的反射，从而确定光缆的长度、故障位置和断点。
光缆识别仪通常配备了先进的光纤模块和信号处理器，能够实现高精度的测量和分析。
3. 主要功能光缆识别仪具有以下主要功能：3.1 光缆长度测量光缆识别仪可以精确地测量光缆的长度。
它通过发送和接收光脉冲信号，利用测量的时间和光信号的速度来计算光缆的长度。
这对于规划光纤布线、查找故障点以及评估项目成本都非常重要。
3.2 光缆故障定位光缆识别仪能够快速定位光缆的故障点。
当光缆出现故障时，光缆识别仪可以发送信号，并根据信号的反射情况确定故障点的位置。
这种功能可以极大地提高故障排查的效率，节省时间和资源。
3.3 光缆断点检测光缆识别仪可以检测光缆的断点位置。
当光缆发生断裂时，光缆识别仪可以通过发送和接收光脉冲信号来确定断点的位置。
这对于维护人员来说十分方便，可以快速定位并修复问题。
3.4 光缆标识光缆识别仪可以为光缆进行标识。
通过在光缆上发送特定的信号，光缆识别仪可以为不同的光缆进行标记，以便后续的维护和管理工作。
4. 应用场景光缆识别仪广泛应用于以下场景：4.1 网络建设在网络建设过程中，光缆识别仪可用于确定光纤布线的长度、排查潜在的故障点和断点。
它可以帮助网络工程师规划和设计网络结构，提高网络建设的效率和质量。
4.2 网络维护在网络维护中，光缆识别仪可以帮助维护人员快速定位和修复光缆故障。
它可以准确地测量光缆长度，定位故障点并检测断点，提高故障排查和维护的效率。
4.3 故障排除当网络出现故障时，光缆识别仪可以帮助快速定位故障点并提供详细的故障分析。
光缆识别仪设备介绍
问题：光缆识别仪无法识别光纤跳线 解决方法：检查光纤跳线是否连接正常，确保没有弯曲或折断，同时检查光缆识别仪是否支持光纤跳线识别
PART FIVE
定期检查设备外观，确保无破损或变形
定期清洁设备表面，保持清洁干燥
快速识别光缆类型和规格
添加标题
添加标题
添加标题
添加标题
准确测量光缆的长度和直径
准确识别不同类型的光缆
准确检测光缆的连接器和端口状态
准确判断光缆的传输性能
快速识别光缆类型和长度
无需专业人员操作，降低成本
适用于各种环境，方便携带
操作简单，易于上手
设备采用高精度激光测距技术，确保测量精度和安全性
设备具备防爆功能，适用于各种危险环境
添加标题
添加标题
添加标题
添加标题
工作原理：通过发射光信号，接收反射光信号，计算光速和反射时间，从而确定光缆类型和长度
光缆识别仪由主机、尾纤、连接器等组成
适用于各种类型的光缆识别，包括单模、多模、保偏等
具有高精度、高稳定性和高可靠性等特点
识别光缆类型：能够准确识别各种类型的光缆，包括单模、多模、室内、室外等
使用前请仔细阅读说明书，确保了解设备操作方法和安全注意事项。
在使用过程中，请勿随意拆卸、修理设备，以免造成损坏或安全隐患。
在使用过程中，请注意观察设备的工作状态，如有异常情况请及时停止使用并联系专业人员进行检查和维修。
解决方法：检查光缆是否连接正常，确保光缆没有损坏或老化
问题：光缆识别仪无法识别光缆 解决方法：检查光缆是否连接正常，确保光缆没有损坏或老化
售后服务：了解产品的保修政策、维修网点等，以便在使用过程中遇到问题时能够及时解决
电缆识别仪操作手册
电缆识别仪操作手册KSG 1001．产品信息功能描述：概述电缆识别仪KSG100是用来从电缆束中识别电缆，即适用于单芯电缆，也适用于多芯电缆。
最先进的技术，简便的操作系统，使此仪器真正走在了市场的最前沿。
系统构成发生器接收器KSG 100电缆识别仪包含两部分：一个发生器与一个带柔性耦合线圈的接收器。
这两部分都带有微型操纵器，这样就能彼此之间相互联系。
先进的软件对多个因素进行检查，因此保证了系统不仅操作简单，而且测量结果最为可靠。
操作原理KSG 100发生器包含一个电容器，能充电，并能向目标电缆放电，充/放电过程由一个微型处理器操纵。
由发生器发出电流脉冲，在电缆周围产生了一个磁场，柔性耦合线圈中感应出一个电压。
同时，接收器插在发生器上充电，并通过一系列数据交换对接收器校准。
在此过程中，试品务必连接成可通电流的回路。
柔性耦合线圈被用来耦合目标电缆上的电流脉冲；接收器的显示屏上显示出电流脉冲的方向与幅值。
电流脉冲幅值与回路电阻有关。
为了能清晰地确定电流方向，红色标记为正极输出，柔性耦合线圈上有箭头标记。
操作步骤仪器最要紧的优点之一就是操作简单，显示的图标清晰简单易懂。
发生器与接收器连接到同一端，以确保极性正确 接收器与发生器进行校准。
假如没有可测量信号，会显示一个信息代码。
校准过后就能够将接收器摘下，带到需要对电缆识别的地点了。
将柔性耦合线圈绕在目标电缆上，注意要将线圈上的箭头指向电缆末端。
推断目标电缆的条件：• 方向为正• 幅值大于64%其它所有 电缆都不可能满足这些条件。
图标说明：符 号表 示 电量指示假如此图标闪动，说明电源电量已达到最小状态。
表示位于连接发生器的位置。
柔性耦合线圈的图标。
在校准期间，柔性耦合线圈务必绕在连接发生器的位置。
警告：产生了一个错误，请参阅信息代码表。
信息：表示有一个信息代码，按下信息按钮后，代码将显示出来。
CODE （代码）将与信息代码一同显示出来。
减号标志：表示电流方向为负。
电缆识别仪刺扎器简介
电缆识别仪刺扎器简介
电缆识别仪刺扎器它用于在电缆安装，移植，维护和故障处理期间识别电缆束中的特定电缆。
它具有准确，快速，操作简单，适用范围广的特点。
它是电缆建设和维护工作中不可或缺的测试仪器。
带电/无源电缆识别仪器使用单芯片技术对发送端的发送信号进行编码和供电，并驱动大直径卡尺将信号耦合到带电电缆。
接收器中的微控制器对接收的相位编码信号进行解码和相位识别。
根据目标电缆上信号相位特性的特征，从大量其他电缆中识别目标电缆。
它是一款紧凑，紧凑，锂电池供电的便携式仪器。
适用于所有类型的高低压电力电缆。
这种带电电缆标识符包括电缆识别发送器，电缆识别接收器，发送卡尺和接收卡尺，以及输出信号电缆。
它具有大功率电流脉冲输出; 现场接收信号功能清晰，轻便灵活，灵敏度高，能有效抑制现场工频干扰; 准确快速的判断; 可靠的保护电路，不怕输出短路; 大颚ф125适用于各种截面积的电力电缆; 内部大功率隔离变压器，操作人员不与电源直接接触。
当识别出电缆时，不必将电缆的两端与配电设备断开。
电缆在线时可以在线识别电缆，提高了识别效率，大大降低了停电造成的直接和间接影响经济损失。
带电电缆识别仪有哪些使用方法
带电电缆识别仪有哪些使用方法带电电缆识别仪是一种用于识别高压设备中带电电缆的工具。
它是一种无接触式的检测仪器，可以帮忙维护人员快速精准地确定电缆的位置、电压等参数信息，以便进行维护和检修。
在实际应用中，带电电缆识别仪有多种使用方法，下面将介绍其中一些常见的方法。
使用方法一：静电感应型该方法需要将带电电缆识别仪靠近电缆并垂直挥动，通过静电感应来检测电缆的电场分布，从而确定电缆的位置。
实在步骤如下：1.选择合适的带电电缆识别仪，确保其频响范围、灵敏度等参数符合要求；2.切断电缆所在区域的供电，确保工作区域安全；3.将带电电缆识别仪靠近电缆，保持仪器与电缆垂直并渐渐挥动；4.察看带电电缆识别仪上的指示灯，依据其变化来判定电缆的位置。
注意事项：•在使用静电感应型带电电缆识别仪时，应当遵奉并服从严格的操作规程，保持操作人员的安全；•由于电缆产生的电场分布不同，不同类型的带电电缆识别仪的使用方法也不同。
使用方法二：磁感应型该方法利用电缆在工作时所产生的磁场来进行检测。
实在步骤如下：1.将带电电缆识别仪靠近电缆，保持仪器与电缆平行并固定；2.建立一个水平面，比如一个水平基准线；3.通过调整带电电缆识别仪的灵敏度，可以检测到不同强度/方向的磁场，从而确定电缆的位置。
注意事项：•在使用磁感应型带电电缆识别仪时，应当遵奉并服从严格的操作规程，保持操作人员的安全；•磁感应型带电电缆识别仪对于不同类型的电缆存在确定的识别误差，因此需要依据实在情况进行选择和调试。
使用方法三：信号注入式该方法需要将信号源与被测电缆相连，通过注入特定的信号来产生电场或磁场，并利用带电电缆识别仪进行检测。
实在步骤如下：1.将信号源与被测电缆相连，确保连接正确；2.选择合适的带电电缆识别仪；3.通过调整信号源的输出频率、振幅等参数，可以调制出适合带电电缆识别仪进行检测的信号；4.将带电电缆识别仪靠近电缆，察看其指示灯，依据灯光的变化来确定电缆的位置。
