液压电梯及其结构原理
升降梯原理
升降梯原理
升降梯是一种能够垂直运输人员和物品的交通工具，其原理主要基于液压或机械力学的原理。
升降梯通常由电动机、导轨、轿厢、平衡系统和安全装置等组成。
液压升降梯的原理是利用液压系统来实现垂直运动。
液压升降梯通常包括一个液压驱动系统和一个液压缸。
电动机通过驱动液压泵，泵将液体压入液压缸中，从而提升或降低轿厢。
液压缸上装有一个阀门，可以控制液体的流入和流出，从而实现升降梯的运行。
机械升降梯的原理则是基于引导轨道和传动装置。
通常由电动机通过驱动轮组，将轿厢沿着导轨上升或下降。
轿厢上安装有导向装置，可确保轿厢的稳定运行。
同时，升降梯也配备有平衡系统，以提供稳定的运动。
升降梯的安全装置是非常重要的，常见的包括轿厢门、限位开关、紧急停止开关和安全锁等。
轿厢门可以防止乘客从轿厢中掉出，限位开关用于检测轿厢位置并控制运行范围，紧急停止开关可以在紧急情况下迅速切断电源，安全锁可以确保轿厢停在安全位置并防止意外移动。
升降梯的原理让人们能够高效、安全地在建筑物内垂直移动，方便了人们的出行和物品的运输。
不同类型的升降梯在设计和使用上可能有所差异，但其基本原理都围绕着液压或机械力学展开。
液压电梯培训
2、液压基础知识
2.6 截止阀
截止阀是指关闭阀座中心线 流体移动的阀门，具有非常 可靠的切断功能，主要是为 了便于安装、维修、检验检 测等情况。
流量特性方程：
Q = K A pm
Hale Waihona Puke K节流系数A 过流面积
p
入口、出口压差
m
孔口形状指数
2、液压基础知识
2.7 节流阀
节流阀是通过内部一个节流通道将出入口连接起来的阀，如下 图的节流阀结构，其节流口采用轴向三角槽形式。压力油从进 油口Pl 流入，经阀芯3 左端的节流沟槽，从出油口P2 流出。 转动手柄l，通过推杆2 使阀芯3 作轴向移动，可改变节流口通 流截面积，实现流量的调节。弹簧4 的作用是使阀芯向右抵紧 在推杆上
间接作用液压电梯
侧置间接驱动（1：2 或2：4）采用单级或多 级同步柱塞缸，可以到 30米行程。不需要将缸 筒置于底坑下井中。
间接作用液压电梯
双侧间接驱动（2： 4）采用单级柱塞缸。 液压缸多固定在两侧 对角相等位置。
间接作用液压电梯
单侧侧间接驱动（2： 4）采用单级柱塞缸。
1.2 液压电梯基本结构
2、液压基础知识
2.2 油缸
1）工作压力：系统工作时的压力决定于负载（液压传动的 特点） 2）最高压力（系统压力）：压力阀调定，安全压力溢流阀 3）流量：单位时间流过的液体量，决定了执行机构的动作 速度（q=A=常数 ) 3）泄漏:当流体流经这些间隙时就会发生从压力高处经过配 合间隙流到系统中压力低处或直接进入大气的现象(前者称 为内泄漏，后者称为外泄漏) ,泄漏主要是由压力差与间隙 造成的 4）气穴(空穴): 在流动液体中，由于某点处的压力低于空 气分离压而产生汽泡的现象
液压电梯原理和结构 ppt课件
• 结构紧凑--在主参数相同情况下，比曳引电梯体积重量小。
• 机房位置灵活--泵站与油缸管路连接。
• 适用于大载重-- 对于多层大载重货梯，液压电梯具有明显优越性，成本低。
• 适用于危险场合-- 直顶液压电梯无钢丝绳滑轮和安全钳，不会产生火花，可用
于易爆危险场合。
ppt课件
23
液压电梯 --- 发展历程 – 液压电梯优缺点
三、优点 四、缺点 五、配置要点
ppt课件
4
第二节 液压电梯驱动配置形式 二、单缸侧（后）置直顶1：1
一、结构形式 二、适用范围
三、优点 四、缺点 五、配置要点
ppt课件
5
第二节 液压电梯驱动配置形式 三、 双缸侧直顶1：1
一、结构形式 二、适用范围
三、优点 四、缺点 五、配置要点
ppt课件
6
第二节 液压电梯驱动配置形式 三、 双缸侧直顶1：1
二战后，液压技术的发展使得液压电 梯的突飞猛进。20世纪70、80年代， 欧美等发达国家液压电梯生产安装量 居首位。
-- 摘自《双缸液压电梯乘座舒适性研究》常达 同济大学硕士论文
ppt课件
-- 摘自《液压电梯》杨华勇1996年机械工业出版社
18
液压电梯 --- 发展历程 – 现代液压电梯
现代液压电梯发展迅速，在市场上成熟并得到应用的电梯液压 技术有以下形式：
1.2.3 现代液压电梯优缺点： 缺点：
• 提升高度小。由于输入功率控制及结构条件限制。一般速度在1.0m/s以下，提 升高度在40m以内。
• 输入功率大。如无平衡重系统，液压电梯电机功率为曳引电梯功率的2.5—3倍， 配电容量相应增大，虽然电机只在上行工作，但能量消耗至少为同等曳引电梯 的2倍左右。
液压电梯基本工作原理
第二章液压电梯概述液压驱动的电梯是较早出现的一种驱动方式。
早期的液压电梯的传动介质是水，利用公用水管极高的水压推动缸体内的柱塞顶升轿厢，下降靠泄流。
但由于水压波动及生锈问题难以解决，以后就用油为媒介驱动柱塞做直线运动。
由于液压电梯对于大的提升力可以提供较高的机械效率而能耗较低，因此对于短行程，重载荷的场合，使用优点尤为明显。
另外液压电梯不必在楼顶设置机房，因此减小了井道竖向尺寸，有效地利用了建筑物空间，所以液压电梯应用前景较为宽广。
目前液压电梯广泛用于停车场、工厂及低层地建筑中。
对于负载大，速度慢及行程短地场合，选用液压电梯比曳引电梯更经济更适意。
§ 2.1 液压电梯基本原理图2－1 液压电梯工作原理图一、液压电梯的构成：1.动力装置：液压泵站2.提升装置：液压油缸，滑轮组及钢丝绳3.载客（货）装置：轿厢4.导向装置：导轨5.控制系统二、液压电梯的原理：1，电梯上行时，由液压泵站提供电梯上行所需的动力压差，由液压泵站上的阀组控制液压油的流量，液压油推动液压油缸中柱塞来提升轿厢，从而实现电梯的上行运动；2，电梯下行时，打开阀组，利用轿厢自重（客（货）的重量）造成的压差，使液压油回流液压油箱中，实现电梯的下行运动（由阀组控制速度）。
§ 2.2液压电梯特点液压电梯具有如下特点：一、建筑方面1，不需要在井道上方设立要求和造价都高的机房。
2，机房设置灵活。
液压传动系统是依靠油管来传递动力的，因此机房位置可设置在离井道20m内的范围内，且机房占有面积也仅4～5㎡。
3，井道结构强度要求低。
由于液压电梯轿厢自重及载荷等垂直负荷，均通过液压缸全部作用于井道地基上，对井道顶部的建筑性能要求低。
二、技术性能方面1，安全性好，可靠性高。
2，载重能力大，液压电梯是靠液压千斤顶的原理来顶升轿厢的，可采用多个油缸同时作用提升超大载重的轿厢。
3，噪声低，液压系统可远离井道设置，隔离了噪声源。
三、使用维修方面1，故障率低，对于直接作用式液压电梯，结构简单、故障率低。
液压 电梯 原理
液压电梯原理液压电梯是一种利用液体介质传递压力来实现运载物体垂直运动的升降设备。
其工作原理主要包括液压系统、悬挂系统和控制系统三部分，下面将分别从这三个部分详细介绍液压电梯的工作原理。
液压系统是液压电梯的核心部分，它主要由一个电动泵、液压缸、阀门和液压油组成。
当电梯需要上升时，电动泵开始工作，通过吸入液压油并将其推送到液压缸中。
同时，阀门会打开，使液压油进入液压缸的下部，推动活塞向上移动。
这样，液压缸和活塞组成的升降机构就完成了上升的动作。
液压电梯的悬挂系统主要由钢丝绳和导向轨道组成。
在电梯的顶部和底部，分别有钢丝绳通过滚轮并穿过导向轨道。
液压升降机构安装在电梯底部，通过钢丝绳和导向轨道的协作，使得电梯能够在垂直方向上进行平稳的上升和下降。
同时，悬挂系统还能保护电梯在运行中的安全。
比如，当电梯出现故障，悬挂系统能够支撑电梯的重量，防止其坠落。
控制系统是液压电梯的智能部分，它由电气元件、传感器和控制器组成。
电梯的动作以及各种安全功能都是通过控制系统来实现的。
当用户在楼层的按钮上按下上行或下行的指令时，电梯控制器会接收到信号并对电动泵、阀门等执行器进行相应的控制。
同时，控制系统还能监测电梯的重量、速度、位置等信息，并根据这些信息来调整液压系统的工作状态，确保电梯的安全运行。
总之，液压电梯通过液压系统、悬挂系统和控制系统的协作，实现了电梯在垂直方向上的平稳运行。
液压系统负责产生足够的压力来推动电梯上升和下降，悬挂系统通过钢丝绳和导向轨道的组合，保证了电梯在运行中的稳定性和安全性，而控制系统则控制电梯的动作和安全功能。
这三个部分共同构成了液压电梯的工作原理。

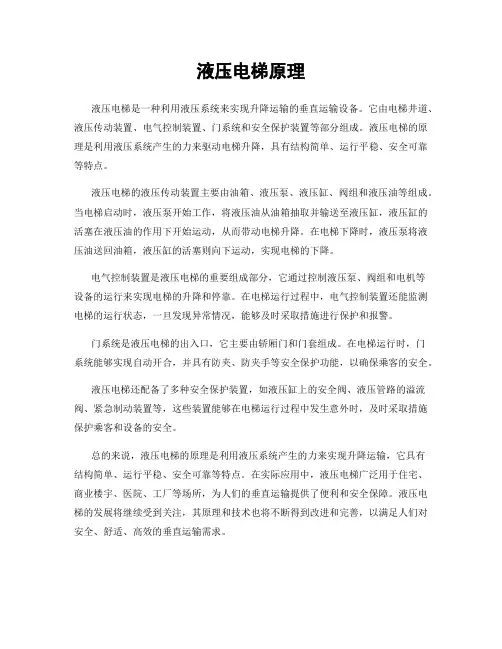

液压电梯原理
液压电梯原理
液压电梯是一种利用液压系统来实现升降运输的垂直运输设备。
它由电梯井道、液压传动装置、电气控制装置、门系统和安全保护装置等部分组成。
液压电梯的原理是利用液压系统产生的力来驱动电梯升降，具有结构简单、运行平稳、安全可靠等特点。
液压电梯的液压传动装置主要由油箱、液压泵、液压缸、阀组和液压油等组成。
当电梯启动时，液压泵开始工作，将液压油从油箱抽取并输送至液压缸，液压缸的活塞在液压油的作用下开始运动，从而带动电梯升降。
在电梯下降时，液压泵将液压油送回油箱，液压缸的活塞则向下运动，实现电梯的下降。
电气控制装置是液压电梯的重要组成部分，它通过控制液压泵、阀组和电机等
设备的运行来实现电梯的升降和停靠。
在电梯运行过程中，电气控制装置还能监测电梯的运行状态，一旦发现异常情况，能够及时采取措施进行保护和报警。
门系统是液压电梯的出入口，它主要由轿厢门和门套组成。
在电梯运行时，门
系统能够实现自动开合，并具有防夹、防夹手等安全保护功能，以确保乘客的安全。
液压电梯还配备了多种安全保护装置，如液压缸上的安全阀、液压管路的溢流阀、紧急制动装置等，这些装置能够在电梯运行过程中发生意外时，及时采取措施保护乘客和设备的安全。
总的来说，液压电梯的原理是利用液压系统产生的力来实现升降运输，它具有
结构简单、运行平稳、安全可靠等特点。
在实际应用中，液压电梯广泛用于住宅、商业楼宇、医院、工厂等场所，为人们的垂直运输提供了便利和安全保障。
液压电梯的发展将继续受到关注，其原理和技术也将不断得到改进和完善，以满足人们对安全、舒适、高效的垂直运输需求。
液压电梯破裂阀工作原理
液压电梯破裂阀工作原理1. 液压电梯的基本概念说到液压电梯，大家应该都不陌生吧？想象一下，那种缓缓上升的感觉，就像是在坐云彩，轻轻松松地飘到上层。
而液压电梯的秘密武器之一就是“破裂阀”。
别看它名字听起来有点吓人，其实它可是一位忠实的守护者，保护我们的安全。
1.1 液压电梯的工作原理液压电梯的工作原理就像一台完美的机器，大家都知道，电梯的“心脏”是液压缸。
液压缸里装着液体，靠着高压推动电梯上下。
想象一下，液体就像是给电梯加油的能量源泉，电梯想上升的时候，液体从缸底推上去，电梯就嗖一下子往上跑。
而当它要下来时，液体又是从上往下流，简直就像在跳舞，配合得天衣无缝。
1.2 破裂阀的角色但是，万一出现点儿意外，比如液压系统破裂，那可真是“天有不测风云”啊！这时候，破裂阀就像是电梯的“保险箱”，它能迅速响应，防止电梯自由下落。
它的工作原理简单来说就是在压力达到某个极限时自动开启，释放多余的液体，确保电梯平稳下降。
这一设计可以说是“千辛万苦，只为一朝安全”，简直就是电梯界的小英雄。
2. 破裂阀的工作流程好啦，咱们来聊聊破裂阀是怎么工作的。
想象一下，如果液压系统的管道破裂了，压力骤然下降，破裂阀就会迅速打开，像是个警报器，给电梯释放多余的压力，防止一场“大轰炸”。
2.1 监测压力变化破裂阀的工作原理其实和我们的心跳有点像。
它实时监测液压系统的压力，一旦发现异常，就会立刻“出马”。
如果压力降低到危险水平，它就会像是个忠诚的看门狗，立刻反应，保证电梯的安全。
而且，它的反应速度那可是“快得像闪电”，让你根本来不及反应。
2.2 自动回位更厉害的是，破裂阀在工作完成后，还会自动回位，继续监测系统压力，确保一切如常。
它就像是个“高效率”的值班人员，不辞辛劳，时刻守护着大家的安全。
可以说，没有它，电梯就像是在过“惊险生活”，时刻面临风险，真的是让人心惊胆战。
3. 为什么要重视破裂阀那么，大家可能会问：“这破裂阀真的重要吗？”答案是肯定的，重要得不得了。
家用液压电梯原理
Unit 1 Will people have robots?Section A(1a-2c)案与解答析Ⅰ.1.pollution 2.paper 3.Robots 4.trees 5.everythingⅡ.1.will visit 2.will be 3.less 4.more 5.won t haveⅢ.1.A 解析:paper当“纸,纸张”讲时,是不可数名词;根据句意“请给我两张纸”可知选A项。
2.B 解析:“在电脑上学习”用on;“在家里”用at;“在未来”用in。
故选B项。
3.B 解析:由答语可知。
4.D 解析:根据关键词tomorrow可知用一般将来时。
故选D项。
5.B 解析:根据句子时态为一般将来时可知B项符合题意Section A(3a-4)参考答案Ⅰ.1.was 2.is 3.will be;in 4.What do you think 5.less pollutionⅡ.1.buildings 2.less;fewer 3.won t be4.will live5.wentⅢ.1.What will 2.Will you 3.don t think;will 4.will be 5.No;they won tSection BⅠ.1.astronaut 2.Rockets 3.wrote 4.pet 5.ableⅡ.1.B2.C 解析:dress oneself 意为“给自己穿衣服”。
3.B 解析:live alone意为“独自居住”,alone是副词,意为“单独地”;feel lonely意为“感到孤独”,lonely是形容词,意为“寂寞的”。
4.C 解析:修饰实义动词用副词,所给的四个选项中只有C项是副词。
5.D 解析:can后应接动词原形,不能和will连用,故排除A、B两项;if引导的条件状语从句,主句常用将来时,故选D项。
Self Check参考答案Ⅰ.1.future 2.myself 3.interview 4.true 5.soundsⅡ.1.to predict 2.likes 3.students 4.casually 5.myselfⅢ.1~5 BCACDⅣ.1~5 BDACCReading答案与解析Ⅰ.1.factory 2.everywhere 3.huge 4.impossible 5.shapes 6.scientist 7.already8.bored 9.seems 10.houseworkⅡ.1.C 解析:“such + a/an + 形容词+ 可数名词单数”相当于“so + 形容词+ a/an + 可数名词单数”,意为“如此……的一个……”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
❖ 容积调速主要是通过调节泵的输出流量来 达到调速目的,一般使用变量泵或改变电动 机转速来改变泵的输出.容积调速具有功率 损耗小,效率高,系统发热量少等优点.
❖ 节流调节主要通过调节系统中.阀的开口大 小来控制流量.一般使用定量泵,用调整阀来 节流,用溢流阀作旁通回路,使多余的压力油 流回油箱,其频响快但能耗高.
所以质量稳定，成本下降。
❖ 液压传动也有其自身的缺点是： ❖ ⑴传动效率低； ❖ ⑵制造安装不当还会发生泄漏； ❖ ⑶环境温度对其传动效果影响较大； ❖ ⑷系统出现故障不易处理等等。
❖ 二.液压电梯的速度控制 ❖ 从液压传动的特征可以知道, 只要改变油泵
向油缸输出的油量就可以改变电梯的运行 速度。所以液压电梯的速度控制实际上就 是液压系统的流量控制。
❖ ②止回阀：为球阀，是油路的总阀，用于 停机后锁定系统。
❖ ③限速切断阀:安装在油缸上，在油管破裂 时，迅速切断油路，防止柱塞和载荷下落, 故也称“破裂阀”。
❖ ④油缸:是将液压系统输出的压力能转化为 机械能，推动柱塞带动轿厢运动的执行机 构。
❖ 3.导向系统:与曳引电梯的作用一样，限制 轿厢活动的自由度，承受偏载和安全钳动 作的载荷。对间接顶升的液压电梯，带滑 轮的柱塞顶部也应有导轨导向。
❖ 3.液压阀：在液压系统中用液压控制阀(简 称液压阀)对液流的方向，压力的高低,以及 流量的大小进行控制，是直接控制工作过 程和工作特性的重要器件。
❖ 液压阀按功能分类可分为：压力控制阀包 括:溢流阀、减压阀、顺序阀；流量控制阀 包括:节流阀、调速阀、分流阀;方向控制阀 包括:单向阀、换向阀、截止阀等。
❖ 4.轿厢:结构和作用与曳引电梯相同，但侧 面顶升的液压电梯的轿厢架结构由于受力 情况不同而有所不同。
❖ 5.门系统:与曳引电梯相同。
❖ 液压电梯按顶升的方式可分为直接顶 升和间接顶升。
❖ 直接顶升就是柱塞直接与轿厢结构相连，柱塞 的运动速度与轿厢运行速度相同。而柱塞与轿 厢的连接可以在轿厢底部中间，也可以在侧面。
液压电梯及其结构原理
❖ 液压电梯的定义： ❖ 靠电力驱动液压泵输送液压油到液压缸，直接或
间接驱动轿厢的电梯。 ❖ GB21240-2007液压电梯制造与安装安全规范
第一节 液压电梯的特点及结构型式
❖ 一.液压电梯的特点 ❖ 液压电梯与曳引驱动电梯相比有以下的特点: ❖ 1.在建筑结构方面有突出的优势，不需要在井道
❖ 复合控制则是上述两种方法复合使用,既调 节泵排量又进行节流调节.
❖ 第三节 液压电梯工作条件和技术要求
❖ 标准JG5071-1996《液压电梯》。标准规 定了液压电梯的技术要求和安装验收的要 求。适用于速度不大于1m/s的液压电梯。
❖ 液压电梯除驱动方式和结构与曳引电梯不 同外，其他基本相同，所以曳引电梯的技 术要求除液压电梯有特别规定的以外，也 适应液压电梯中相同的设备或装置。
❖ 一.基本技术性能
❖ 1.液压电梯每小时启动运行次数应不大于60 次；液压系统油箱的油温应控制在5～70℃。
❖ 二.液压电梯的基本结构与型式
❖ 液压电梯是机、电、电子、液压一体化的 产品，由以下相对独立但又相互联系配合 的系统组成。
❖ 1.泵站系统:由电机、油泵、油箱及附属元 件组成。
❖ 2.液压系统:由集成阀块(组) 、止回阀、限 速切断阀和油缸等组成。
❖ ①集成阀块 (组)：由流量控制阀、单向阀、 安全阀、溢流阀等组成。
❖第二节 液压电梯工作原理
❖ 一液压传动基础
❖ 1.液压传动概念：液压传动是利用密封工 作容积内液体的压力能来完成由原动机向 工作装置进行能量或动力的传递或转换。
❖ 2.液压油：液压传动一般用矿物油作为工 作介质，在特殊场合也有使用合成型和乳 化型抗燃工作液。为使工作可靠,要求液压 油有适当的粘度，良好的润滑性能和化学 稳定性。
❖ 换向阀(方向阀)：借助于改变阀芯的位置， 来实现与阀体相通的几个油路之间的通断， 以达到切换油路，改变油液流动方向，从 而改变液压系统工作状态的目的。
❖ 4.液压泵：液压泵是液压系统的动力机械， 将电机的机械能转换成液体的压力能。液 压系统的液压泵都是容积泵，其工作原理 是利用泵工作腔的容积变化而进行吸油和 排油。
❖ 5.液压缸(油缸)：油从油缸下部进入缸内， 使柱塞克服阻力和负载向上升起。返回则 靠柱塞自重和负载的重力将油压出使柱塞 回落。油缸和柱塞一般用厚壁钢管制造。
❖ 液压传动方式的主要优点是： ❖ （1）元件尺寸小、重量轻、结构紧凑； ❖ （2）调速范围大，且可无级调速； ❖ （3）反应速度快，动特性好； ❖ （4）运转平稳，液压油的弹性可以缓冲； ❖ （5）操纵方便，易于实现自动控制； ❖ （6）由于液压元件日趋标准化、系列化，
上方设立造价和要求都较高的机房。
❖ 2.在技术性能上有很多特点:首先是安全性好、可 靠性高、结构简单。液压电梯失速、冲顶、蹲底 等故障和困人情况均很少。
❖ 3.节约能耗.液压电梯下行是靠轿厢的重量驱动， 而液压系统仅起阻尼和调控作用，故能节约能耗.
❖ 4.故障率低，维修费少也是其特点。
❖ 由于用。（国外大部分别墅使用）
❖ 间接顶升是柱塞通过滑轮和钢丝绳拖动轿厢， 这样可以利用液压顶升力大的优势，使其传动 速比为1:2,即柱塞上升1m,轿厢将上升2m。提 高了电梯运行速度，也减小了油缸的长度。提 升钢丝绳应不少于两根，一端固定在油缸或其 他固定结构上，一端绕过柱塞顶部的滑轮，固 定的轿架底部。柱塞顶部的滑轮由导轨导向， 也可利用轿厢导轨进行导向。
❖ 溢流阀一般安装在泵站和单向阀之间，当 压力超过一定值时，使油回流到油槽内。
❖ 限速切断阀：是液压系统重要的安全装置， 在油管破裂或其他情况使负载由于自重自 超速下落时自动切断油路，使油缸的油不 外泄而制止负载下落。
❖ 单向阀：普通单向阀就是只允许液流向一 个方向流动不能反向流动，以防油液倒流。
