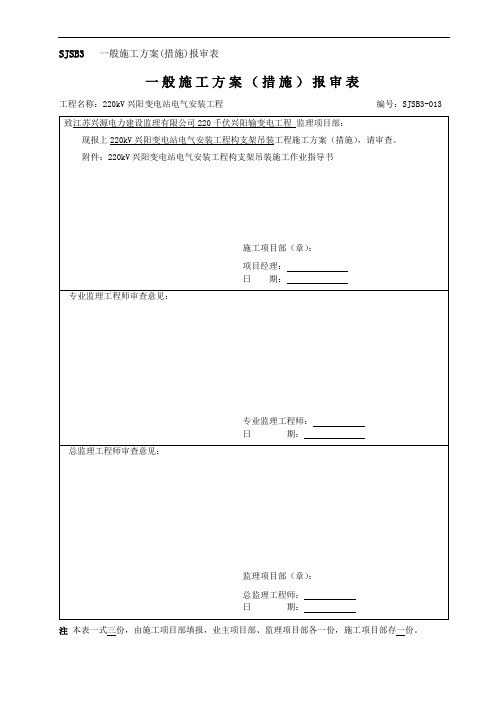

一般施工方案（措施）报审表
工程名称：220kV兴阳变电站电气安装工程编号：SJSB3-013
注本表一式三份，由施工项目部填报，业主项目部、监理项目部各一份，施工项目部存一份。

填写、使用说明
（1）此表用于常规施工方案的报审。

（2）施工项目部在分部工程动工前，应编制该分部工程主要施工工序的施工方案（措施），并报监理项目部审查，文件的编、审、批人员应符合施工单位体系文件相关管理制度的规定。

（3）专业监理工程师审查要点：
1）文件的内容是否完整，编制质量好坏；
2）该施工方案（措施）制定的施工工艺流程是否合理，施工方法是否得当，是否先进，是否有利于保证工程质量、安全、进度；
3）安全危险点分析或危险源辨识、环境因素识别是否准确、全面，应对措施是否有效；
4）质量保证措施是否有效，针对性是否强，是否落实了工程创优措施。

目录
1目的
2适用范围
3编制依据
4工程概况及工作量
5作业前的条件和准备
6作业程序及方法
7质量控制
8安全措施
9作业的安全危害及环境因素辩识和控制
1、目的
为保证二次设备室及功能用房和20kV开关室地砖铺贴的施工质量，根据相关规程规范、施工图纸，编制此作业指导书，以便指导作业班组在确保工程质量和安全生产的基础上顺利完成地砖铺贴工程的施工。

2、适用范围
220kV兴阳变电站土建工程二次设备室及功能用房和20kV开关室地砖铺贴。

3、编制依据
3.1设计图纸
《二次设备室及功能用房建筑施工图》B4571S-T0201
《20kV开关室建筑施工图》B4571S-T0204
3.2技术参考
《国家电网公司输变电工程质量通病防治工作要求及技术措施》基建质量【2010】19号《国家电网公司输变电工程工艺标准库》基建质量【2010】100号
《输变电工程建设标准强制性条文实施规程》Q/CDW248-2008 国家电网科【2009】642号
《屋面工程质量验收规范》 GB50345-2004
《屋面工程技术规范》 GB50207-2002 《电力建设施工及验收技术规范》（建筑工程篇）SDJ69-87
《110kV～1000kV变电（换流）站土建工程施工质量验收及评定规程》Q/GDW 183—2008
原材料生产厂家提供的技术资料
3.3安全规程引用标准
《国家电网公司电力安全工作规程》（变电部分）国家电网安监[2009]664号
《输变电工程安全文明施工标准》 Q/GDW250-2009
《安全生产工作规定》国家电网总[2003]407号
《安全生产健康环境质量管理体系》国家电网生[2003]568
《安全生产监督规定》国家电网总[2003]408号
4、工程概况
4.1本工程位于盐城市射阳县农牧公司第一管理区。

由江苏省电力设计院设计，江苏省兴
源监理公司监理，江苏省电力建设第三工程公司施工。

4.2主要工作量
5、作业条件和准备
5.1技术准备
5.1.1进行了技术交底及安全技术交底。

5.1.2施工材料及工具已经进场，且在施工前对材料进行取样送检。

5.1.3上道工序已施工完成，具备地砖施工条件。

5.2劳动力组织
5.2.1参加作业人员须经三级安全教育，经考试合格方准上岗。

5.2.2参加作业人员须身体健康，有较好的职业道德，较强的敬业精神。

5.2.3参加作业人员须有较强的技术，能独立完成领导下达的任务，且有较强的集体荣誉观和较强的工程意识。

5.2.4参加施工人员工种必须齐全。

见下表
6、作业程序及方法
6.1作业程序
首先用卷尺将房间内净尺寸包括设备基础或盘柜基础测量出来，然后在电脑上进行地砖排版，排版完成后须经相关部门特别是业主的确认。

6.2作业方法
6.2.1 基层处理：基层上杂物清理干净，有油污时，应用10%火碱水刷净，并用清水及时将其上面的碱液冲净。

6.2.2找标高、弹线：根据墙上的+50cm标高线，往下量出面层标高并弹在四周墙上。

6.2.3抹找平层砂浆：必须打灰饼，间距为1.5m,抹灰饼应使用干硬性砂浆,厚度不宜小于2cm。

具体做法参照水泥地面找平层做法。

6.2.4弹铺砖控制线：当找平层强度达到一定程度后，根据设计要求及砖板块的规格尺寸，弹铺砖控制线，采用清缝贴法，缝宽不大于3mm，一般控制在2mm，排砖的原则为：在房间分中，从纵横两个方向排尺寸，当尺寸不足整砖倍数时，将非整砖用于边角处，纵向（垂直于门口方向）应在房间内分中，非整砖对称排列在两墙边处，根据已确定的砖数和缝宽，弹好纵横控制线。

施工时应严格按照排版图进行施工。

不准随意整改，如有疑问应先征得工地管理人员的同意后方可施工。

6.2.5 铺砖：铺砖前应先选砖，选砖原则为平整度良好，无翘边，无确损，颜色一致。

为了找好位置和标高，应从门口开始，纵向先铺2～３行砖，以此为标筋，拉纵横控制线，铺时从里向外退着操作，人不得踩在刚铺好的砖面上，每块砖应跟线。

操作程序为：
1 铺砌前把砖板块放入半截水桶中浸水湿润，晾干后表面无明水即可使用。

2 找平层上洒水湿润，均匀涂刷素水泥浆（水灰比为０.4～0.5），涂刷面积不要过大,刷多少铺多少。

3 结合层为1：3干硬性水泥砂浆，铺设厚度为30mm，应做到随拌随用，初凝前用完，防止影响粘结质量。

4 铺砌时，砖的背面抹粘结砂浆，铺砌到已刷好水泥浆的找平层上砖上口略高出水平标高线，找平、找直、找方后，砖上口垫木板用橡皮锤拍实，从内退着向外铺砌做到砂浆饱满，相接紧密、坚实，与地漏连接处，必须套割后与地漏相吻合。

5 拨缝、修整：铺完2～3行，应随时拉线检查缝格的平直度，超出规定随时进行修整。

6.2.6 砖缝控制：除利用拉线控制以外，必须使用缝签，无缝签者不得进行铺砖工作。

6.2.7养护：铺完24小时后，洒水养护7天，不得上人。

I 镶贴踢脚板：安装前先挑选厚度一致的板块，用水浸湿后晾干，在房间四角、色带交叉
处、柱子阴阳角范围均应采用45°割角拼接工艺；
6.2.8在已抹好灰的墙面垂直吊线确定踢脚板底灰的厚度，用水泥砂浆抹好底灰，并刮平划纹，待底灰干硬后，在已晾干的踢脚板背面抹上2～3mm厚的水泥砂浆（可掺入10%左右901胶）进行粘贴，并用橡皮锤敲实，拉线找平找直。

6.2.9踢脚线为面砖时，与地板砖的色彩搭配应经业主方同意，采用同标准砖切割使用的，上口必须磨圆抛光；踢脚线与地面的拼缝要一致。

在阴阳角处均采用45°割角拼接工艺；与墙面粘贴牢固，严禁空鼓；
7、质量控制
质量控制标准见下表
序
号
项目名称标准
1
边长±1.0
2厚度（%）±0.4
3
边直度
（%）±0.2，且最大便差≤2.0㎜
4
直角度
（%）±0.2，且最大便差≤2.0㎜
5
中心弯曲
度（%）±0.2，且最大便差≤2.0㎜
6
翘曲度
（%）±0.2，且最大便差≤2.0㎜
7
边弯曲度
（%）±0.2，且最大便差≤2.0㎜
8表面质量
至少95%的砖其主要区域
无明显缺陷
9吸水率
（%）平均值：E≤0.5单块值：E≤0.6
10
破坏强度
厚度≥7.5㎜，≥1300
厚度﹤7.5㎜，≥700 11断裂模数平均值：≥35
单块值：≥32
12
无釉砖耐
磨（㎜3)
≤175
13抗热震性经试验无炸裂或断裂
8、安全措施
8.1必须符合安全要求，所有电气设备必须有接地，所有电气作业必须由电工操作，非电工不得从事电气作业。

夜间倒班施工时应配备足够的照明。

下班前要及时关闭电源。

现场所有照明设备安装漏电开关。

8.2施工人员严禁酒后进入施工现场，操作前对机械各部件必须按规定进行检查，操作时精力集中，不准嬉笑打闹，及时进行机械设备的保养工作。

8.3在高温季节施工时，应避天高温时段作业工作，充分给施工人员有充分的睡眠。

8.4 37度以上高温施工作时间必须少于8小时工作，避开高温日晒时间对职工防温降署的物品必须发到每个职工中。

8.5作业前认真向施工人员进行安全技术交底，凡进入施工现场必须戴好安全帽，系好帽扣带，严禁酒后进入施工现场。

8.6坚持班前三查三交：查三宝、查衣着、查精神状态；交技术、交任务、交安全。

8.7施工作业人员严禁在施工区域抽烟.
9、作业的安全危害及环境因素辩识和控制
职业健康安全风险控制计划表（RCP）
工程名称：220kV兴阳变电站土建工程作业过程/活动：二次设备室及功能用房、20kV开关室地砖施工
环境控制计划表
工程名称：220kV兴阳变电站土建工程作业过程/活动：二次设备室及功能用房、20kV开关室地砖施工。
