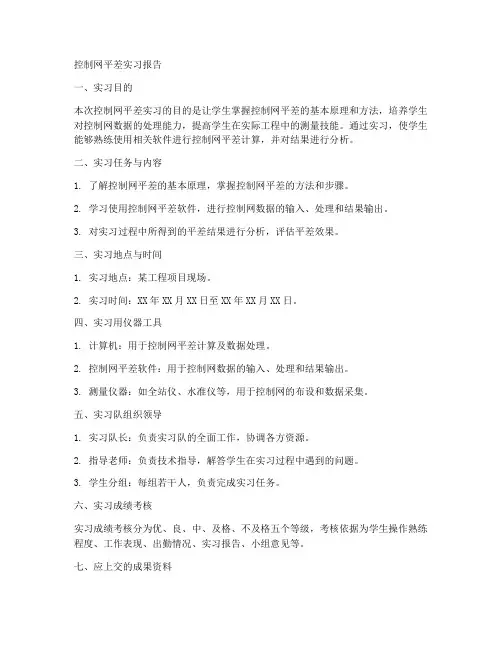

控制网平差实习报告一、实习目的本次控制网平差实习的目的是让学生掌握控制网平差的基本原理和方法，培养学生对控制网数据的处理能力，提高学生在实际工程中的测量技能。
通过实习，使学生能够熟练使用相关软件进行控制网平差计算，并对结果进行分析。
二、实习任务与内容1. 了解控制网平差的基本原理，掌握控制网平差的方法和步骤。
2. 学习使用控制网平差软件，进行控制网数据的输入、处理和结果输出。
3. 对实习过程中所得到的平差结果进行分析，评估平差效果。
三、实习地点与时间1. 实习地点：某工程项目现场。
2. 实习时间：XX年XX月XX日至XX年XX月XX日。
四、实习用仪器工具1. 计算机：用于控制网平差计算及数据处理。
2. 控制网平差软件：用于控制网数据的输入、处理和结果输出。
3. 测量仪器：如全站仪、水准仪等，用于控制网的布设和数据采集。
五、实习队组织领导1. 实习队长：负责实习队的全面工作，协调各方资源。
2. 指导老师：负责技术指导，解答学生在实习过程中遇到的问题。
3. 学生分组：每组若干人，负责完成实习任务。
六、实习成绩考核实习成绩考核分为优、良、中、及格、不及格五个等级，考核依据为学生操作熟练程度、工作表现、出勤情况、实习报告、小组意见等。
七、应上交的成果资料1. 实习报告：包括实习过程、平差计算方法、结果分析等内容。
2. 平差计算数据：包括控制网数据、平差结果等。
3. 实习总结：对实习过程中的收获和不足进行总结。
八、实习过程与成果1. 实习过程中，学生掌握了控制网平差的基本原理和方法，学会了使用控制网平差软件。
2. 学生对实习过程中所得到的平差结果进行了分析，提出了改进措施。
3. 实习队完成了实习任务，取得了良好的实习成果。
本次控制网平差实习取得了圆满成功，学生不仅掌握了控制网平差的基本原理和方法，还提高了实际操作能力。
通过实习，学生对控制网平差在工程中的应用有了更深入的了解，为今后从事相关工作奠定了基础。
GPS静态控制测量网平差报告
FJ－3省道S229南坑至源头段二级公路改建工程GPS静态控制测量网平差报告萍乡公路勘察设计院二○一一年九月目录一、GPS控制点成果表 (1)二、GPS控制点网示意图 (1)三、GPS控制网平差报告……………………………………1~4一、G PS控制点成果表序号点号坐标(米) 高程(米)H备注X Y1 G1 3044783.262 483918.997 165.982 源并去南坑公路右侧钢筋砼、与D1通视（K33+655）左侧4米处。
一级GPS静态点2 G2 3045336.142 485138.500 262.207 源并去南坑公路右侧钢筋砼、与D4通视（K32+020）左侧15米处。
一级GPS静态点3 G3 3046850.282 487744.256 159.284 南坑镇七宝村新尤组水泥路中缝钢钉、与D13通视（K28+483)左侧10米处。
一级GPS静态点4 G4 3047703.462 490103.347 158.428 南坑镇大岭路中国移动营业厅、彭红远家5楼顶油漆刻石、与D16通视。
一级GPS静态点5 D1 3044576.685 483709.363 138.070 S314公路弯道边坡上钢筋砼、与D1通视（K33+760）左侧254米处。
RTK加密点6 D2 3044924.025 484045.621 178.946 源并去南坑公路右侧水泥路中缝钢钉与D3通视（K33+460)左侧6米处。
RTK加密点7 D3 3045175.043 484371.238 193.391 源并去南坑公路右侧水泥路中缝钢钉与D4通视（K32+919)左侧97米处。
RTK加密点8 D4 3045128.427 484796.609 215.246 白竺乡崇源村花石组卢富德家2楼顶油漆刻石、与G2通视（K32+423）127米处。
RTK加密点9 D5 3045557.232 485595.899 242.426 源并去南坑公路右侧钢筋砼、与D6通视（K31+524）左侧15米处。
使用 PA2005 软件进行导线精密平差
使用PA2005 软件进行导线精密平差，具体步骤如下：1 录入数据：录入已知点I25 和I24 真实坐标，并设置为起始边，其余点属性设置为00：2 平差向导，设计计算方案：3 平差计算：4 闭合差计算：5 控制网平差报告：控制网平差报告计算软件：南方平差易2005网名：计算日期：2015-11-5观测人：王宁宁记录人：王冬计算者：熊猛猛检查者：测量单位：备注：平面控制网等级：城市二级，验前单位权中误差：1.41(s)已知坐标点个数：4未知坐标点个数：13未知边数：14最大点位误差[A5] = 0.0425 (m)最小点位误差[A11] = 0.0206 (m)平均点位误差= 0.0344 (m)最大点间误差= 0.0312(m)最大边长比例误差= 4626平面网验后单位权中误差= 4.21 (s)[边长统计]总边长：1900.251(m),平均边长：135.732(m),最小边长：90.917(m),最大边长：194.692(m)[闭合差统计报告]序号:<1>:附合导线路径：[ADJ2-ADJ1-A11-A10-A9-A8-A7-A6-I64-A5-A4-A3-A2-A1-I23-I24-I25]角度闭合差=-44.00(s),限差=±10.92(s)fx=0.006(m),fy=0.068(m),fd=0.068(m)总边长[s]=1900.251(m),全长相对闭合差k=1/27966,平均边长=135.732(m)[方向观测成果表][平面点位误差表]5.3.7 坐标转换参数计算已知点录入：计算结果：可由DX、DY、R 和DK 值算得四参数为：a=DK*COSR=0.999868617；b=DK*sinR=-0.016392281；c=DX=3788038.6761196m ；d=DY=512640.380192 5588m。
平差软件计算说明
由观测数据到平差成果用平差易做控制网平差的过程第一步：控制网数据录入第二步：坐标推算第三步：坐标概算第四步：选择计算方案第五步：闭合差计算与检核第六步：平差计算第七步：平差报告的生成和输出作业流程图：向导式平差向导即是按照应用程序的文字提示一步一步操作下去，最终达到应用目的。
PA2005提供了向导式平差，根据向导的中文提示点击相应的信息即可完成全部的操作。
它对PA2005的初学者有着极大的帮助，建议PA2005的初学者先应用向导来熟悉PA2005数据处理的全部操作过程。
本平差向导只适用于对已经编辑好的平差数据文件进行平差。
向导式平差的应用向导式平差需要事先编辑好数据文件，这里我们就以demo中的“边角网4.txt”文件为例来说明。
第一步：进入平差向导首先启动“南方平差易2005”，然后用鼠标点击下拉菜单“文件\平差向导”。
如下图“平差向导”所示：平差向导请注意平差向导的中文提示和应用说明，并依据提示进行。
第二步：选择平差数据文件点击“下一步”进入平差数据文件的选择页面。
如下图“选择平差数据”所示：选择平差数据点击“浏览”来选择要平差的数据文件。
所选择的对象必须是已经编辑好的平差数据文件，如PA2005的Demo中“边角网4”。
对于数据文件的建立，PA2005 提供了两种方式，一是启动系统后，在指定表格中手工输入数据，然后点击“文件\保存”生成数据文件；二是依照附录A中文件格式，在Windows的“记事本”里手工编辑生成。
打开数据文件点击“打开”即可调入该数据文件。
如下图“调入平差数据文件”所示：调入平差数据文件第三步：控制网属性设置调入平差数据后点击“下一步”即可进入控制网属性设置界面，如下图：该功能将自动调入平差数据文件中控制网的设置参数，如果数据文件中没有设置参数则此对话框为空，同时也可对控制网属性进行添加和修改，向导处理完后该属性将自动保存在平差数据文件中。
点击“下一步”进入计算方案的设置界面。
控制网测量成果报告
目录一、工程概况........................................................................... - 1 -二、复测依据及采用的技术标准..................................................... - 1 -三、测量时间及围 ..................................................................... - 3 -四、测量人员及测量设备 ............................................................. - 3 -1、参加复测人员................................................................... - 3 -2、仪器设备 ........................................................................ - 4 -五、外业数据采集 ..................................................................... - 4 -1、复测前的准备工作 ............................................................. - 4 -2、观测作业基本要求 ............................................................. - 4 -3、保证测量精度的措施 .......................................................... - 6 -4、与相邻标段的衔接 ............................................................. - 6 -六、业处理及分析 ..................................................................... - 6 -1、坐标系统及控制点 ............................................................. - 7 -2、观测文件 ........................................................................ - 7 -3、基线解算 ....................................................................... - 10 -4、基线检查 ....................................................................... - 22 -5、平差后坐标 .................................................................... - 23 -6、控制点高程复测............................................................... - 25 -七、成果精度说明 .................................................................... - 27 -1、基线处理 ........................................................................... - 27 -2、自由网平差 ........................................................................ - 28 -3、基线最弱边和平面最弱点....................................................... - 28 -4、控制点高程精度.................................................................. - 28 -八、复测结论.......................................................................... - 28 -附件1：人员资质证书 (21)附件2：仪器鉴定证书 (22)附件3：控制点复测加密成果表 (32)附件4：控制点复测加密线路示意图 (35)控制网测量成果报告一、工程概况本项目是省至登封高速公路段，本标段位于市宁陵县境，起讫里程为K19+500～K30+260，全长为10.760公里。
GNSS控制网观测与平差
在GPS观测技术出现之前，一般平面控制网都是采用三角网、导线网等形式进行观测。
90年代我国引入了GPS观测技术，由于其精度高且控制点间不需通视的优点，很快就成为平面控制网的主要观测手段。
现在除美国的GPS以外，还有俄罗斯的格洛纳斯（GLONASS），欧盟的伽利略（Galileo）和中国的北斗（BD）等全球卫星导航系统，都可以为我们提供全球高精度的导航定位服务。
全球卫星导航系统简称GNSS，原来的GPS接收机发展到现在基本上都能同时接收GPS、GLONASS、Galileo、BD等卫星信号，所以现在在称为GPS接收机已经不太准确，一般称为GNSS接收机，原来的GPS观测技术也扩展为GNSS观测技术，采用GNSS技术进行观测的平面控制网则称为GNSS控制网。
本文就GNSS控制网的观测和平差进行介绍。
一、GNSS控制网的设计GNSS控制网设计最重要的是确定控制网的等级。
GNSS测量规范比较多，有国家标准也有行业标准。
由于不同的规范对等级的规定不一致，比如《全球定位系统（GPS）测量规范》中规定的等级为B、C、D、E（A级为连续运行参考站网），《全球定位系统（GPS）铁路测量规程》也是B、C、D、E四级，《卫星定位城市测量技术规范》、《城市测量规范》和《工程测量规范》中规定的精度级别为二等、三等、四等、一级、二级，《公路全球定位系统(GPS)测量规范》中规定的等级为一级、二级、三级、四级。
所以要确定GNSS控制网的等级，首先要确定采用的技术依据，也就是用哪个规范。
这个就要根据实际的需求来进行确定，如果实在不确定采用哪个规范，可以直接采用国家标准《全球定位系统（GPS）测量规范》。
图1 《全球定位系统（GPS）测量规范》中的精度等级规定图2 《工程测量规范》中的精度等级规定根据采用的规范确定好GNSS控制网的等级后，就可以根据规范的相关规定进行具体的技术设计。
主要有坐标系统的确定，起算点的选择，控制点点位及布网概略设计，采用的GNSS接收机与数据处理软件及平差软件，控制网观测、数据处理及平差技术要求及上交成果资料等内容。
GPS控制网平差总结报告
GPS控制网平差总结报告GPS控制网是指由一组GPS基准站组成的网络，用于测量和控制大范围区域内的GPS定位精度。
GPS控制网平差是对GPS观测数据进行处理和分析，得到每个GPS站点的坐标和高程的过程。
该报告对GPS控制网平差的基本原理、流程以及常用的算法进行了总结。
报告首先介绍了GPS控制网平差的基本原理。
GPS观测数据包括卫星观测值和接收机历元数据，可以通过基线解算得到不同站点之间的相对位置关系。
基于这些相对位置关系，可以通过平差方法计算出每个站点的绝对坐标和高程。
报告还列举了常用的GPS控制网平差算法。
最常用的算法包括最小二乘法、加权最小二乘法和区域平差法。
最小二乘法通过最小化观测值与模型预测值之间的残差来求解平差参数。
加权最小二乘法则考虑观测数据的权重，将不同类型的数据进行加权处理。
区域平差法则将整个控制网分成若干个区域，分别进行平差计算，再通过闭合差控制各个区域之间的一致性。
最后，报告总结了GPS控制网平差的应用和挑战。
GPS控制网平差在地理测量、地质灾害监测和测绘工程等领域具有重要应用价值。
然而，由于GPS观测数据本身存在误差和不确定性，平差算法和数据处理过程中需要考虑到这些因素，以提高平差结果的准确性和可靠性。
综上所述，GPS控制网平差是一种重要的测量和控制技术，可以用于获取大范围区域内的GPS定位精度。
通过了解GPS控制网平差的基本原理、流程和常用算法，可以更好地应用该技术解决实际问题。
然而，在实际应用中仍然需要不断改进算法和数据处理方法，以提高平差结果的精度和可靠性。
南方平差易使用说明
前言关于平差易（PA2005）平差易（Power Adjust 2005，简称PA2005），它是在Windows系统下用VC 开发的控制测量数据处理软件，也是南方测绘PA2002的升级产品。
它一改过去单一的表格输入，采用了Ｗindows风格的数据输入技术和多种数据接口（南方系列产品接口、其他软件文件接口），同时辅以网图动态显示，实现了从数据采集、数据处理和成果打印的一体化。
成果输出丰富强大、多种多样，平差报告完整详细，报告内容也可根据用户需要自行定制，另有详细的精度统计和网形分析信息等。
其界面友好，功能强大，操作简便，是控制测量理想的数据处理工具。
开发商PA2005由南方测绘仪器公司开发，软件产品以及说明文档版权属广州南方测绘仪器公司，受著作权法保护，任何未经广州南方测绘仪器公司书面同意的修改、复制和反编译均属违法行为，由于非法使用本软件产生的后果，南方测绘仪器公司不承担任何法律责任，南方测绘仪器公司保留对软件产品的解释权限。
版权及注册商标AutoCAD、Arc/Info、MapInfo、MGE、Nikon、Leica、Geodimeter、Sokkia、Topcon、Pentax等分别为软件和相关公司的专用名称或注册商标，本手册仅为引用。
本公司相关产品作为政府信息产业部门认定的软件企业，南方测绘仪器公司一直致力于地理信息采集、成图及管理软件的开发与方案提供。
目前，公司的主要软件产品有：CASS是本公司开发的数字化地形地籍成图软件，该产品无论技术还是市场都已稳居国内同类产品的领先地位。
CLC为本公司开发的基于MapINFO平台的地籍信息管理专用软件，已在土地行业得到了广泛的应用。
CASSCAN为本公司的地图扫描矢量化专用软件，主要用于栅格地图的矢量化处理，是已有白纸地图进入GIS的必备软件，它与CASS、CLC及本软件都具有完美的数据接口。
SHIS for SM是本公司开发的房产信息系统（测绘版），主要用于房产图测绘、房产勘丈，房屋面积分摊、各种房产图件制作等工作，是房产测绘部门的首选软件。
