黄光PHOTO制程问答

黄光PHOTO制程问答2009-11-27 17:11PHOTO 流程?答:上光阻→曝光→显影→显影后检查→CD量测→Overlay量测何为光阻?其功能为何?其分为哪两种?答:Photoresist(光阻).是一种感光的物质,其作用是将Pattern从光罩(Reticle)上传递到Wafer上的一种介质。

其分为正光阻和负光阻。

何为正光阻?答:正光阻,是光阻的一种,这种光阻的特性是将其曝光之后,感光部分的性质会改变,并在之后的显影过程中被曝光的部分被去除。

何为负光阻?答:负光阻也是光阻的一种类型,将其曝光之后,感光部分的性质被改变,但是这种光阻的特性与正光阻的特性刚好相反,其感光部分在将来的显影过程中会被留下,而没有被感光的部分则被显影过程去除。

什幺是曝光?什幺是显影?答:曝光就是通过光照射光阻,使其感光;显影就是将曝光完成后的图形处理,以将图形清晰的显现出来的过程。

何谓 Photo?答:Photo=Photolithgraphy,光刻,将图形从光罩上成象到光阻上的过程。

Photo主要流程为何?答:Photo的流程分为前处理,上光阻,Soft Bake, 曝光,PEB,显影,Hard Bake 等。

何谓PHOTO区之前处理?答:在Wafer上涂布光阻之前,需要先对Wafer表面进行一系列的处理工作,以使光阻能在后面的涂布过程中能够被更可靠的涂布。

前处理主要包括Bake,HDMS 等过程。

其中通过Bake将Wafer表面吸收的水分去除,然后进行HDMS工作,以使Wafer表面更容易与光阻结合。

何谓上光阻?答:上光阻是为了在Wafer表面得到厚度均匀的光阻薄膜。

光阻通过喷嘴(Nozzle)被喷涂在高速旋转的Wafer表面,并在离心力的作用下被均匀的涂布在Wafer的表面。

何谓Soft Bake?答:上完光阻之后,要进行Soft Bake,其主要目的是通过Soft Bake将光阻中的溶剂蒸发,并控制光阻的敏感度和将来的线宽,同时也将光阻中的残余内应力释放。

何谓曝光?答:曝光是将涂布在Wafer表面的光阻感光的过程,同时将光罩上的图形传递到Wafer上的过程。

何谓PEB(Post Exposure Bake)?答:PEB是在曝光结束后对光阻进行控制精密的Bake的过程。

其目的在于使被曝光的光阻进行充分的化学反应,以使被曝光的图形均匀化。

何谓显影?答:显影类似于洗照片,是将曝光完成的Wafer进行成象的过程,通过这个过程,成象在光阻上的图形被显现出来。

何谓Hard Bake?答:Hard Bake是通过烘烤使显影完成后残留在Wafer上的显影液蒸发,并且固化显影完成之后的光阻的图形的过程。

何为BARC?何为TARC?它们分别的作用是什幺?答:BARC=Bottom Anti Reflective Coating, TARC=Top Anti Reflective Coating. BARC是被涂布在光阻下面的一层减少光的反射的物质,TARC则是被涂布在光阻上表面的一层减少光的反射的物质。

他们的作用分别是减少曝光过程中光在光阻的上下表面的反射,以使曝光的大部分能量都被光阻吸收。

何谓 Iline?答:曝光过程中用到的光,由Mercury Lamp(汞灯)产生,其波长为365nm,其波长较长,因此曝光完成后图形的分辨率较差,可应用在次重要的层次。

何谓 DUV?答:曝光过程中用到的光,其波长为248nm,其波长较短,因此曝光完成后的图形分辨率较好,用于较为重要的制程中。

I-line与DUV主要不同处为何?答:光源不同,波长不同,因此应用的场合也不同。

I-Line主要用在较落后的制程(0.35微米以上)或者较先进制程(0.35微米以下)的Non-Critical layer。

DUV则用在先进制程的Critical layer上。

何为Exposure Field?答:曝光区域,一次曝光所能覆盖的区域何谓 Stepper? 其功能为何?答:一种曝光机,其曝光动作为Step by step形式,一次曝整个exposure field,一个一个曝过去何谓 Scanner? 其功能为何?答:一种曝光机,其曝光动作为Scanning and step形式, 在一个exposure field 曝光时, 先Scan完整个field, Scan完后再移到下一个field.何为象差?答:代表透镜成象的能力,越小越好.Scanner比Stepper优点为何?答:Exposure Field大,象差较小曝光最重要的两个参数是什幺?答:Energy(曝光量), Focus(焦距)。

如果能量和焦距调整的不好,就不能得到要求的分辨率和要求大小的图形,主要表现在图形的CD值超出要求的范围。

因此要求在生产时要时刻维持最佳的能量和焦距,这两个参数对于不同的产品会有不同。

何为Reticle?答:Reticle也称为Mask,翻译做光掩模板或者光罩,曝光过程中的原始图形的载体,通过曝光过程,这些图形的信息将被传递到芯片上。

何为Pellicle?答:Pellicle是Reticle上为了防止灰尘(dust)或者微尘粒子(Particle)落在光罩的图形面上的一层保护膜。

何为OPC光罩?答:OPC (Optical Proximity Correction)为了增加曝光图案的真实性,做了一些修正的光罩,例如,0.18微米以下的Poly, Metal layer就是OPC光罩。

何为PSM光罩?答:PSM (Phase Shift Mask)不同于Cr mask, 利用相位干涉原理成象,目前大都应用在contact layer以及较小CD的Critical layer(如AA,POLY,METAL1)以增加图形的分辨率。

何为CR Mask?答:传统的铬膜光罩,只是利用光讯0与1干涉成像,主要应用在较不Critical 的layer光罩编号各位代码都代表什幺?答:例如003700-156AA-1DA, 0037代表产品号,00代表Special code,156代表layer,A代表客户版本,后一个A代表SMIC版本,1代表FAB1,D代表DUV(如果是J,则代表I-line),A代表ASML机台(如果是C,则代表Canon机台)光罩室同时不能超过多少人在其中?答:2人,为了避免产生更多的Particle和静电而损坏光罩。

存取光罩的基本原则是什幺?答:(1) 光罩盒打开的情况下,不准进出Mask Room,最多只准保持2个人(2) 戴上手套(3) 轻拿轻放如何避免静电破坏Mask?答:光罩夹子上连一导线到金属桌面,可以将产生的静电导出。

光罩POD和FOUP能放在一起吗?它们之间至少应该保持多远距离?答:不能放在一起,之间至少要有30公分的距离,防止搬动FOUP时碰撞光罩Pod而损坏光罩。

何谓 Track?答:Photo制程中一系列步骤的组合,其包括:Wafer的前、后处理,Coating(上光阻),和Develop(显影)等过程。

In-line Track机台有几个Coater槽,几个Developer槽?答:均为4个机台上亮红灯的处理流程?答:机台上红灯亮起的时候表明机台处于异常状态,此时已经不能RUN货,因此应该及时Call E.E进行处理。

若EE现在无法立即解决,则将机台挂DOWN。

何谓 WEE? 其功能为何?答:Wafer Edge Exposure。

由于Wafer边缘的光阻通常会涂布的不均匀,因此一般不能得到较好的图形,而且有时还会因此造成光阻peeling而影响其它部分的图形,因此将Wafer Edge的光阻曝光,进而在显影的时候将其去除,这样便可以消除影响。

何为PEB?其功能为何?答:Post Exposure Bake,其功能在于可以得到质量较好的图形。

(消除standing waves)PHOTO POLYIMIDE所用的光阻是正光阻还是负光阻答:目前正负光阻都有,SMIC FAB内用的为负光阻。

RUN货结束后如何判断是否有wafer被reject?答:查看RUN之前lot里有多少Wafer,再看Run之后lot里的WAFER是否有少掉,如果有少,则进一步查看机台是否有Reject记录。

何谓 Overlay? 其功能为何?答:迭对测量仪。

由于集成电路是由很多层电路重迭组成的,因此必须保证每一层与前面或者后面的层的对准精度,如果对准精度超出要求范围内,则可能造成整个电路不能完成设计的工作。

因此在每一层的制作的过程中,要对其与前层的对准精度进行测量,如果测量值超出要求,则必须采取相应措施调整process condition.何谓 ADI CD?答:Critical Dimension,光罩图案中最小的线宽。

曝光过后,它的图形也被复制在Wafer上,通常如果这些最小的线宽能够成功的成象,同时曝光的其它的图形也能够成功的成象。

因此通常测量CD的值来确定process的条件是否合适。

何谓 CD-SEM? 其功能为何?答:扫描电子显微镜。

是一种测量用的仪器,通常可以用于测量CD以及观察图案。

PRS的制程目的为何?答:PRS (Process Release Standard)通过选择不同的条件(能量和焦距)对Wafer曝光,以选择最佳的process condition。

何为ADI?ADI需检查的项目有哪些?答:After Develop Inspection,曝光和显影完成之后,通过ADI机台对所产生的图形的定性检查,看其是否正常,其检查项目包括:Layer ID,Locking Corner,Vernier,Photo Macro Defect何为OOC, OOS,OCAP?答:OOC=out of control,OOS=Out of Spec,OCAP=out of control action plan 当需要追货的时候,是否需要将ETCH没有下机台的货追回来?答:需要。

因为通常是process出现了异常,而且影响到了一些货,因此为了减少损失,必须把还没有ETCH的货追回来,否则ETCH之后就无法挽回损失。

PHOTO ADI检查的SITE是每片几个点?答:5点,Wafer中间一点,周围四点。

PHOTO OVERLAY检查的SITE是每片几个点?答:20PHOTO ADI检查的片数一般是哪几片?答:#1,#6,#15,#24; 统计随机的考虑何谓RTMS,其主要功能是什幺?答:RTMS (Reticle Management System) 光罩管理系统用于trace光罩的History,Status,Location,and Information以便于光罩管理PHOTO区的主机台进行PM的周期?答:一周一次PHOTO区的控片主要有几种类型答:(1) Particle :作为Particle monitor用的芯片,使用前测前需小于10颗(2) Chuck Particle :作为Scanner测试Chuck平坦度的专用芯片,其平坦度要求非常高(3) Focus :作为Scanner Daily monitor best 的wafer(4) CD :做为photo区daily monitor CD稳定度的wafer(5) PR thickness :做为光阻厚度测量的wafer(6) PDM :做为photo defect monitor的wafer当TRACK刚显示光阻用完时,其实机台中还有光阻吗?答:有少量光阻当TRACK刚显示光阻用完时,其实机台中还有光阻吗?答:有少量光阻WAFER SORTER有读WAFER刻号的功能吗?答:有光刻部的主要机台是什幺? 它们的作用是什幺?答:光刻部的主要机台是: TRACK(涂胶显影机), Sanner(扫描曝光机)为什幺说光刻技术最象日常生活中的照相技术答:Track 把光刻胶涂附到芯片上就等同于底片,而曝光机就是一台最高级的照相机. 光罩上的电路图形就是"人物". 通过对准,对焦,打开快门, 让一定量的光照过光罩, 其图像呈现在芯片的光刻胶上, 曝光后的芯片被送回Track 的显影槽, 被显影液浸泡, 曝光的光刻胶被洗掉, 图形就显现出来了.光刻技术的英文是什幺答:Photo Lithography常听说的.18 或点13 技术是指什幺?答:它是指某个产品,它的最小"CD" 的大小为0.18um or 0.13um. 越小集成度可以越高, 每个芯片上可做的芯片数量越多, 难度也越大.它是代表工艺水平的重要参数.从点18工艺到点13 工艺到点零9. 难度在哪里?答:难度在光刻部, 因为图形越来越小, 曝光机分辨率有限.曝光机的NA 是什幺?答:NA是曝光机的透镜的数值孔径;是光罩对透镜张开的角度的正玹值. 最大是1; 先进的曝光机的NA 在0.5 ---0.85之间.曝光机分辨率是由哪些参数决定的?答:分辨率=k1*Lamda/NA. Lamda是用于曝光的光波长;NA是曝光机的透镜的数值孔径; k1是标志工艺水准的参数, 通常在0.4--0.7之间.如何提高曝光机的分辨率呢?答:减短曝光的光波长, 选择新的光源; 把透镜做大,提高NA.现在的生产线上, 曝光机的光源有几种, 波长多少?答:有三种: 高压汞灯光谱中的365nm 谱线, 我们也称其为I-line; KrF 激光器, 产生248 nm 的光; ArF 激光器, 产生193 nm 的光;下一代曝光机光源是什幺?答:F2 激光器. 波长157nm我们可否一直把波长缩短,以提高分辨率? 困难在哪里?答:不可以. 困难在透镜材料. 能透过157nm 的材料是CaF2, 其晶体很难生长. 还未发现能透过更短波长的材料.为什幺光刻区采用黄光照明?答:因为白光中包含365nm成份会使光阻曝光,所以采用黄光; 就象洗像的暗房采用暗红光照明.什幺是SEM答:扫描电子显微镜(Scan Electronic Microscope)光刻部常用的也称道CD SEM. 用它来测量CD如何做Overlay 测量呢?答:芯片(Wafer)被送进Overlay 机台中. 先确定Wafer的位置从而找到Overlay MARK. 这个MARK 是一个方块 IN 方块的结构.大方块是前层, 小方块是当层;通过小方块是否在大方块中心来确定Overlay的好坏.生产线上最贵的机器是什幺答:曝光机;5-15 百万美金/台曝光机贵在哪里?答:曝光机贵在它的光学成像系统 (它的成像系统由15 到20 个直径在200 300MM 的透镜组成.波面相位差只有最好象机的5%. 它有精密的定位系统(使用激光工作台)激光工作台的定位精度有多高?答:现用的曝光机的激光工作台定位的重复精度小于10nm曝光机是如何保证Overlay<50nm答:曝光机要保证每层的图形之间对准精度<50nm. 它首先要有一个精准的激光工作台, 它把wafer移动到准确的位置. 再就是成像系统,它带来的图像变形<35nm.在WAFER 上, 什幺叫一个Field?答:光罩上图形成象在WAFER上, 最大只有26X33mm一块(这一块就叫一个Field),激光工作台把WAFER 移动一个Field的位置,再曝一次光,再移动再曝光。

合集下载

黄光制程工艺流程

黄光制程工艺流程

SR
SR
Resist Thickness:光阻的厚度测量。
Etch
Etching
Etching :用强酸将玻璃中未受光阻保护的 那部分ITO腐蚀,留下所需图形的过程。 主要控制参数:蚀刻液浓度 ,蚀刻液温度,
蚀刻时间,喷淋压力。
主要品质异常:蚀刻不净,ITO过蚀,以及 由涂布异常而引起的蚀刻异常。
主要控制参数:Roller的前挤量及下压量,涂布速度,
抽泵频率,抽泵强度。
主要参考参数:膜层厚度(属过渡光阻,膜厚1.4~2.3um),
膜层均匀性。
主要品质异常:涂布针孔、涂布箭影。
CT
Coating
Coater一般分为Roll Coater,Slit Coater,Spin Coater。我 们公司用的是Roller。我们公司的BM&OC1用的是Inkjet印 刷,而OC2用的是APR凸版印刷。
CP:将玻璃温度冷却至室温。
主UDPrVe要ev:-eB品l去oa质pk除Dein异玻:ge常璃也v:的叫e曝表slo光o面ft偏pb的a移i有kne,机。g固物定,光使阻玻残是分璃留被异未光进常一,曝 阻步过清曝光溶洁。。的解部速分度溶缓于慢显,影从液而中通过),未控曝制光显的影那时部间,
可以显现出光罩上的图形。 主要控制参数:烘烤时间,烘烤温度,烘烤热板Pin高度。
EXPO
Exposure
曝光波长:i线(365nm), h线(405nm), g线(436nm)。
Mask:也叫掩膜板。电路图即是通过曝光从 Mask上转移到玻璃上。
高压汞灯发光原理:在真空的石英管中加入 定量的高纯汞,通过对两端电极提供高电压 差,产生高热,将汞汽化,汞蒸气在高电位 差下,受激发而放电,从而产生紫外线辐射。 内部的卤素元素,就有催化及保护的功用。

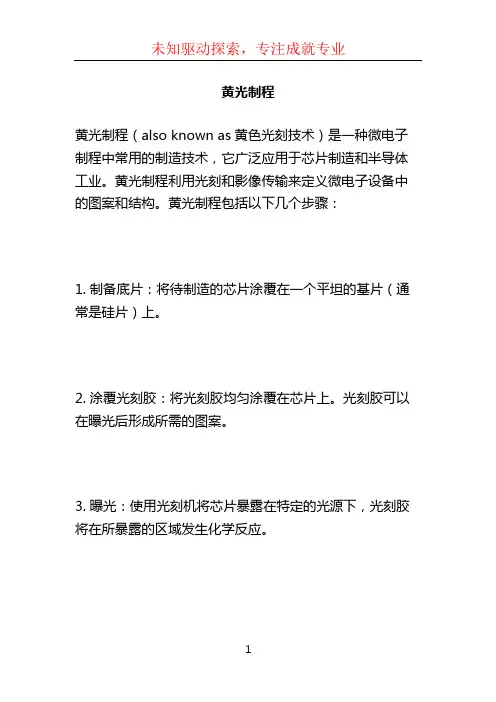

黄光制程_??????

黄光制程_??????

黄光制程
黄光制程(also known as黄色光刻技术)是一种微电子制程中常用的制造技术,它广泛应用于芯片制造和半导体工业。

黄光制程利用光刻和影像传输来定义微电子设备中的图案和结构。

黄光制程包括以下几个步骤:
1. 制备底片:将待制造的芯片涂覆在一个平坦的基片(通常是硅片)上。

2. 涂覆光刻胶:将光刻胶均匀涂覆在芯片上。

光刻胶可以在曝光后形成所需的图案。

3. 曝光:使用光刻机将芯片暴露在特定的光源下,光刻胶将在所暴露的区域发生化学反应。

4. 显影:用显影剂将未暴露的部分光刻胶去除,形成所需的图案。

5. 蚀刻:使用化学或物理的腐蚀方法去除裸露的芯片表面材料,形成所需的结构。

6. 清洗和检验:将芯片清洗干净并进行质量检验,以确保芯片制造的质量与要求相符。

黄光制程是制造集成电路和其他微电子器件的核心技术之一,它可以实现高精度和高分辨率的图案定义。

随着微电子技术的不断发展,黄光制程也在不断改进和演进,以满足日益复杂和精细的设备制造需求。

黄光PHOTO制程问答

黄光PHOTO制程问答

黄光PHOT(制程问答PHOTO流程?答:上光阻f曝光f顯影f顯影後檢查f CD量測f Overlay量測何为光阻?其功能为何?其分为哪两种?答:Photoresist(光阻). 是一种感光的物质,其作用是将Pattern 从光罩(Reticle)上传递到Wafer 上的一种介质。

其分为正光阻和负光阻。

何为正光阻? 答:正光阻,是光阻的一种,这种光阻的特性是将其曝光之后,感光部分的性质会改变,并在之后的显影过程中被曝光的部分被去除。

何为负光阻? 答:负光阻也是光阻的一种类型,将其曝光之后,感光部分的性质被改变,但是这种光阻的特性与正光阻的特性刚好相反,其感光部分在将来的显影过程中会被留下,而没有被感光的部分则被显影过程去除。

什幺是曝光?什幺是显影?答:曝光就是通过光照射光阻,使其感光;显影就是将曝光完成后的图形处理,以将图形清晰的显现出来的过程。

何谓Photo?答:Photo=Photolithgraphy, 光刻,将图形从光罩上成象到光阻上的过程。

Photo主要流程为何?答:Photo的流程分为前处理,上光阻,Soft Bake,曝光,PEB显影,Hard Bake 等。

何谓PHOT区之前处理?答:在Wafer 上涂布光阻之前,需要先对Wafer 表面进行一系列的处理工作,以使光阻能在后面的涂布过程中能够被更可靠的涂布。

前处理主要包括Bake,HDMS 等过程。

其中通过Bake将Wafer表面吸收的水分去除,然后进行HDM工作,以使Wafer 表面更容易与光阻结合。

何谓上光阻?答:上光阻是为了在Wafer 表面得到厚度均匀的光阻薄膜。

光阻通过喷嘴(Nozzle)被喷涂在高速旋转的Wafer表面,并在离心力的作用下被均匀的涂布在Wafer 的表面。

何谓Soft Bake?答:上完光阻之后,要进行Soft Bake ,其主要目的是通过Soft Bake 将光阻中的溶剂蒸发,并控制光阻的敏感度和将来的线宽,同时也将光阻中的残余内应力释放。

PHOTO工艺

PHOTO工艺

第九章PHOTO工序PHOTO工序的目的HOTO的基本概念什么是PHOTO?若是从一个液晶厂内部部门来说,PHOTO指的是黄光部。

但是从工艺来说,在半导体和液晶产业,PHOTO指光刻技术。

当然,这两个概念是有实质联系的,因为在液晶厂内负责光刻方面工作的就是黄光部。

HOTO工序的目的PHOTO工序的目的是把膜层电路结构复制到以后要蚀刻的玻璃基板上。

主要过程依次如下面图(一),图(二)和图(三)所示。

图(一)图(二)图(三)PHOTO工序主要包含三大步骤,即上图所示的光阻涂布(PR coating); 曝光(Exposure);和显影(Develop).光阻涂布(如图一),就是在plate(玻璃基板)上涂布光阻。

光阻是一种对特定波长的UV光敏感的有机材质,遇到一定强度的UV光就会发生化学反应,所以PHOTO工序要在黄光下进行。

因为黄光波长大,光子能量低,强度比较弱(不会引起光阻化学反应)并且照明效果不错的光。

光阻涂布制程主要控制光阻的膜厚及其均一性。

曝光(Exposure)是PHOTO的关键,也是ARRAY的关键。

之前说了PHOTO是把膜层电路结构复制到以后要蚀刻的玻璃基板上。

临时电路结构就设计在MASK(光罩)上,光罩上有电路结构区域不透光,没有电路结构区域可以透光。

这样就使上一步骤涂布的光阻经过曝光工序之后,电路结构就从光罩转移到光阻上。

曝光(Exposure)制程的主要参数是CD(线宽),Total pitch, Overlay。

Develop即显影。

经过Exposure之后在玻璃基板上喷洒显影液,因为显影液为碱性,对正性光阻而言,被紫外光照射过的光阻可以溶解在碱性显影液中,而未紫外光照射到的部分不溶于显影液。

因此,显影之后,在玻璃基板上,只剩下电路部分有光阻,而其它区域无光阻(注:本节所指光阻为正光阻,一般TFT段都使用正光阻)。

显影液浓度的控制是显影工艺的关键,浓度的高低会影响到线宽。

显影后送去蚀刻,这样有光阻保护部分(即需要的电路部分)的膜不会被蚀刻掉,而没有光阻保护部分的膜就被蚀刻掉。

黄光工艺介绍

黄光工艺介绍

4.黄光制程与传统制程的优劣2-流程工艺能力
耐酸印刷制程
制程规 耐酸印 格项目 刷制程
评判
线宽线 0.3*0.3

mm
一般
蚀刻痕 明显
一般
是否扩 散
产品设 计图形 复杂的
程度
精度
印刷容 易扩散
设计图 形简单
0.1mm
一般 一般 一般
黄光制程
制程规 黄光制 格项目 程
,容易扩散。 容易受ITO图案复杂性
影响
良率高不受其它影响
Remark: 黄光制程相对耐酸印刷制程良率较高。


黄光工艺介绍 Profile of Photo process
2012-12-29

1、黄光制程定义-核心技术及名称的来源
黄光工艺使用的技术 黄光使用的技术为微影 (Lithography) 技术,使用的材料为感光材料,这
种材料称之为光阻(PR,photo resistance)。PR具有独特的特性,在UV光的作 用下,会发生化学变化,变成易容与酸或者碱的新物质。
微影 (Lithography) 技术是将光罩 (Mask) 上的图案先转移至PR上,再以 溶剂浸泡将PR受光照射到的部份加以溶解或保留,形成和光罩完全相同或呈互 补的光阻图。
黄光制程名称的来源 由于微影制程的环境照明光源是黄光,而非一般摄影暗房的红光,所以这
一制程常被简称为“黄光”制程。 黄光制程线路精准度水平高,被广泛应用在电容式触摸屏sensor的加工。
Remark:黄光制程采用干膜代替耐酸制程能力进一步提升,可以提升产品层次。 镭雕工艺有效率和爆点的问题,复杂ITO图案产品的批量性低。

4.黄光制程与传统制程的优劣3—批量能力

黄光制程简介2

黄光制程简介2

6500
6000
5500 2000 2500 3000 3500 4000
Spin Speed (rpm)
Coating Uniformity Parameter
• Resist Temperature
– Domed profile (high in center) ---> lower resist temp. – Dished profile (low in center) ---> raise resist temp
Thickness (Angstron)
7360 7350 7340 7330 7320 7310 7300 7290 7280 7270 7260 1 2 3 4 5 6 7 8 9 10 11 12 13
22.6 oC 22.0 oC 21.8 oC 21.4 oC
Wafer Position
Contributors to Resist Thickness and Uniformity
2. Illumination intensity of KrF exposure tool is too low. →Much faster resist is require.⇒Chemically Amplified Resist
Substrate Pretreatment
1. Dehydrating Bake
Spin Speed
Thickness Uniformity
Resist volume Dispense rate
Dispense
Timing
Exhaust
Softbake
• Purpose • Consideration – Remove solvent – Optimize soft bake temperature – Control resist • sufficient high to release stress sensitivity and • not too high to desensitize resist linewidth – Consistency and uniformity of temperature – Stress release • to control resist sensitivity and linewidth

黄光制程


扩散 (Diffusion)
清洗 (Clean)
离子注入 (Implant)
Litho 什么是黄光区?
Litho
- Clean Room -
Separation Other Area Lithography Area † Clean
Materia l Selectio n
Cleaning System
• 按运作分类: 扫描机(SCANNER); 步进机(STEPPER)
Litho
什么是光罩?
光罩是有很多图形(Pattern)的模板设计图形
+ +
Test Key Barcode Scribe Line
Fiducial Test Line
Main Pattern
+
+
Global Mark
QA Cell
FACTOR
EE / FO OL Base Line / FB Mix & Match(System)
• Process condition depends on which layer : Substrate condition,CD,Topology,OL target,Etch target etc • Key process factor : Tpr(A),Use BARC or not,SB,TARC or not,WEE,EE,FO,OL offset,PEB, Dev. Dipping time and so on. • Key machine factor : Cup exhaust pressure,Water jacket control temp,Chamber pressure,Temp,focus, Plate exhaust,PEB temp Accuracy.

黄光制程介绍


100
NA
NA
1000
7
NA
10000
70
NA 100000 700
我們的無塵室規格
❖落塵量 :每一立方英尺的空間裡直 徑0.5微米的灰塵或顆粒 數目小於10000個. (10000級)
❖溫 度 : 21℃-25℃ ❖溼 度 : 相對溼度 50﹪-70﹪ ❖靜電限制: 低於100 伏特
10/22
干膜光阻
3/21
模版式 移印式 印刷式 黃光轉移
通過干膜的光照反 應、化學反應發生 分解,達成非接觸
式轉移圖形
制程簡介
表面清潔
4/22
壓膜 去膜
曝光 顯 影
蝕刻
黃光區域
黃光燈:由于感光性的原料,對紫外光或可見 光敏感,如果采用含紫外線的普通白光燈照明 ,結果是電阻圖形邊緣模糊,從而降低產品的 質量,所以必須使用防紫外線燈,目前我們使 用的燈波長是大于365nm.
Hale Waihona Puke 黃光制程介紹前言黃光制程是通對涂覆在物件表面的光敏 性物質(又稱光刻膠或光阻),經曝光、顯 影后留下的部份對底層起保護作用,然后進 行蝕刻去膜,最終獲得永久性圖形的過程。
1/22
目錄
❖ 制程簡介 ❖ 黃光區域 ❖ 無塵室 ❖ 干膜光阻
2/22
❖ 曝光 ❖ 顯影 ❖ 蝕刻 ❖ 去膜
制程簡介
圖 形 轉 移 技 術
2 表示正在品質驗證的阻值
MS生產設備
21/22
小結
黃光制程是一種產品制造技術,并不 限于生產一種產品,目前的認知是可以在 平面物件上做出圖形,可以將銅合金制作 成需要的形狀,各制程如有新品的試制可 以采用。
23 22/22
12/22

黄光PHOTO制程问答.

黄光PHOTO制程问答PHOTO 流程?答:上光阻→曝光→顯影→顯影後檢查→CD量測→Overlay量測何为光阻?其功能为何?其分为哪两种?答:Photoresist(光阻).是一种感光的物质,其作用是将Pattern从光罩(Reticle)上传递到Wafer上的一种介质。

其分为正光阻和负光阻。

何为正光阻?答:正光阻,是光阻的一种,这种光阻的特性是将其曝光之后,感光部分的性质会改变,并在之后的显影过程中被曝光的部分被去除。

何为负光阻?答:负光阻也是光阻的一种类型,将其曝光之后,感光部分的性质被改变,但是这种光阻的特性与正光阻的特性刚好相反,其感光部分在将来的显影过程中会被留下,而没有被感光的部分则被显影过程去除。

什幺是曝光?什幺是显影?答:曝光就是通过光照射光阻,使其感光;显影就是将曝光完成后的图形处理,以将图形清晰的显现出来的过程。

何谓 Photo?答:Photo=Photolithgraphy,光刻,将图形从光罩上成象到光阻上的过程。

Photo主要流程为何?答:Photo的流程分为前处理,上光阻,Soft Bake, 曝光,PEB,显影,Hard Bake 等。

何谓PHOTO区之前处理?答:在Wafer上涂布光阻之前,需要先对Wafer表面进行一系列的处理工作,以使光阻能在后面的涂布过程中能够被更可靠的涂布。

前处理主要包括Bake,HDMS 等过程。

其中通过Bake将Wafer表面吸收的水分去除,然后进行HDMS工作,以使Wafer表面更容易与光阻结合。

何谓上光阻?答:上光阻是为了在Wafer表面得到厚度均匀的光阻薄膜。

光阻通过喷嘴(Nozzle)被喷涂在高速旋转的Wafer表面,并在离心力的作用下被均匀的涂布在Wafer的表面。

何谓Soft Bake?答:上完光阻之后,要进行Soft Bake,其主要目的是通过Soft Bake将光阻中的溶剂蒸发,并控制光阻的敏感度和将来的线宽,同时也将光阻中的残余内应力释放。

露光(黄光)制程介绍

正行光阻種類(依狀態): 液態光阻 乾膜√
正型光阻
Original
曝光 (照光處)
顯影
長鏈(強壯)
裂解
曝光處—洗掉光阻
負型光阻
短鏈(弱)
聚合(Cross Link)
曝光處—光阻留著
光阻 光罩/底片
光阻
正負光阻Pattern說明
基板
基板
紫外線
曝光
負光阻 正光阻
基板
顯影後
基板
正光阻優點:高解析(解析能力3um)、負光阻(乾膜解析約15 um) 負光阻優點:便宜
2.鄰接式曝光機(Proximity Mode) 備註:適用油墨曝光、感光銀膠曝光、RBM曝光
3.投影式曝光機(Stepper) 備註:半導體、LCD、超細線路、超高解析、高對
位精度 4.LDI曝光系統(Laser Direct Imaging)
備註:無需光罩、高對位精度
12
曝光波長
曝光機感光光譜
I-Line H-Line G-Line
G-line: 436 nm H-line: 405 nm I-line: 365 nm
乾膜感光光譜 適合感光光譜365nm
➢每支乾膜需確認其感光範圍,再確認該乾膜 是否可適用於該曝光機。
➢一般曝光機為I、H、G Line共存or單一波長 I Line為主。
接觸式曝光機(Contact Mode)
底片製作說明-----RD、繪圖必知
底片組成:PET+藥膜 底片製作流程: 快速記憶PET上正型光阻+曝光+顯影
PET塗藥膜(正型光阻)雷射繪片(曝光)顯影乾燥 正片
底片構造
藥膜 PET
YLO出圖
For 正型光阻、印刷製程
