平压平模切机技术知识
长荣平压平模切机工作原理
长荣平压平模切机工作原理
长荣平压平模切机工作原理:
长荣平压平模切机是一种专用于纸板、包装纸箱等材料的模切设备，其工作原理可以简单概括如下：
1. 起动: 长荣平压平模切机通过启动按钮或者控制面板上的相
应操作按钮，激活电动机，使其正常工作。
2. 输送纸板: 纸板通过输送系统被送到机器的进料口，进入机
器内部。
3. 定位矫正: 纸板进入后，传送带会将其定位到适当的位置，
确保模切过程的准确性。
4. 模切系统: 模切系统可以同时具备多个部件，如刀模、刀座、压力调节器等。
模切系统根据图纸要求，利用气压或液压动力进行压平、模切操作。
5. 切割: 刀模在受到压力的作用下，对纸板进行切割。
刀模通
常由硬质合金等材料制成，具有较好的硬度和耐磨性。
6. 压平: 在切割的同时，刀座会对纸板进行压平，防止模切后
产生不平整或开裂的现象。
7. 收集: 模切后的纸板被传送到收集装置，如运输带或收集箱中，以便进行后续的处理和分类。
总的来说，长荣平压平模切机通过模切系统对纸板进行切割和压平操作，以实现高效、准确的模切过程。
同时，其可靠的输送系统和收集装置保证了纸板的顺利运输和收集。
这种机器广泛应用于包装、制纸、印刷等行业，提高了生产效率和产品质量。
卧式平压平模切压痕机的工作原理
卧式平压平模切压痕机是一种常用于纸张、纸板、塑料片材等材料的切割和压痕加工设备。
它具有结构简单、操作方便、效率高的特点，广泛应用于包装、印刷和制纸等行业。
一、基本原理卧式平压平模切压痕机的工作原理可以简单描述为：通过上下两个模板，将刀模对准工作台上的材料进行下压，完成切割或压痕加工。
具体来说，该设备主要由以下几个部分组成： 1. 机架：提供设备的整体结构支撑。
2. 工作台：固定在机架上，用于放置待加工的材料。
3. 上下模板：通过气动或液压系统控制上下移动，实现对材料的加工。
4. 刀模：位于上模板下方，用于切割或压痕。
5. 传动系统：将电能或气能转化为机械能，并传递给上下模板及刀模。
具体操作流程如下： 1. 将待加工材料放置在工作台上，并调整好位置。
2. 启动设备，通过控制系统控制上下模板的运动。
3. 上模板下压，使刀模与材料接触。
4. 刀模对材料进行切割或压痕，完成加工。
5. 上模板抬起，将加工好的材料取出。
二、工作原理详解 1. 上下模板运动控制：通过气动或液压系统驱动，将上下模板进行上下移动。
这样可以控制刀模与材料的接触和分离，实现切割或压痕。
2.刀模：刀模是卧式平压平模切压痕机的关键部件。
它通常由高硬度、高耐磨性的合金钢制成，具有复杂的形状和锋利的切削边缘。
根据不同的加工需求，可以设计不同形状、尺寸和数量的刀模。
3.传动系统：传动系统将电能或气能转化为机械能，并传递给上下模板及刀模。
其中电能转化为机械能通过电机实现，而气能转化为机械能则通过气缸实现。
4.控制系统：控制系统用于控制设备的运行和加工过程。
它通常包括按钮、开关、计时器、传感器等组件，通过人机界面与操作者进行交互。
三、工作过程详解卧式平压平模切压痕机的工作过程可以分为以下几个步骤： 1. 调整模板位置：根据加工要求，调整上下模板的位置，使刀模与待加工材料对准。
2. 放置材料：将待加工的材料放置在工作台上，并调整好位置。
3. 启动设备：按下启动按钮，设备开始运行。
全自动平压平模切压痕机安全操作细则
全自动平压平模切压痕机安全操作细则全自动平压平模切压痕机安全操作细则一、本机应配备专职操作人员, 操作人员务必了解机台基本结构、工作原理、控制方式，能熟练地按控制台和电脑荧屏提示操作各相关按钮。
二、除送纸操作外，在本机的其它部位严禁戴手套进行操作。
三、开启电源和气源。
四、按定单工艺要求，安装产品相应的模切刀版。
按下按钮，使平台降到抽版位置，拉开安全门；抬起版框，放在翻版架上；将两侧版框固定销推定位固定版框，翻转版框，用抓钉螺母和螺钉固定刀版；再反转版框，将一张印有模切刀痕印迹的打底纸，按照模切刀版刀线的位置，粘贴在模切版框背面；松开版框固定销，将版框推入模切部，压下按钮夹紧版框，销紧版框正面固定块。
五、根据产品工艺要求安装清废模版或清废针，或安装前清废模具并固定牢固。
六、根据模切刀版位置调整左右侧规及其辅助板，调整送纸活动平台组件使后挡板轻触纸板尾部，同时，可以自由下滑；前挡钩高度和吸嘴倾斜根据纸张的翘曲程度进行调整；调整后挡板间隙、各送纸辊间隙和压轮压力，调整前规位置，以改变纸张前缘和第一刀线的距离。
七、送一张纸板到收纸部，在牙片松开纸之前，停止机器，根据纸板实际位置调整后挡板和两侧拍纸挡板的位置。
八、根据试样结果调整模切压力，当达到80%的刀线切穿效果时，剩余20%无法切穿的刀线必须以补版的方式进行不断调整，以达到全部切穿的效果。
当试切效果达到工艺要求时，进入正式生产工作。
九、在生产过程中，操作人员要实时检查机组的运行状况和产品的质量状况，保持整机各工序协调。
十、其他注意事项：1、如果模切刀版长度小于900mm时，必须加装一个配有模切刀的平衡刀版，平衡工作平台压力；刀版须紧靠版框左前缘，同时，刀版中心须在版框中心位置；安装模切版、清废版和前清废模具时，要确保各模具安装牢固。
2、模切压力调整后，机器在运行过程中随着温度升高，模切压力会微量增大，应根据纸箱模切状况通过手轮微量调整模切压力值。
3、当牙排受外力或异物撞击停止时，扭力限制器会跳脱，为避免分割器受损，需严格按照手动盘车步骤将其复位。

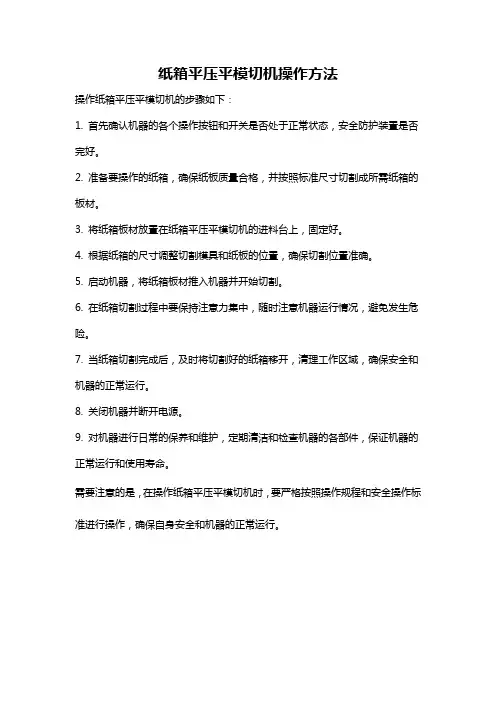

纸箱平压平模切机操作方法
纸箱平压平模切机操作方法
操作纸箱平压平模切机的步骤如下：
1. 首先确认机器的各个操作按钮和开关是否处于正常状态，安全防护装置是否完好。
2. 准备要操作的纸箱，确保纸板质量合格，并按照标准尺寸切割成所需纸箱的板材。
3. 将纸箱板材放置在纸箱平压平模切机的进料台上，固定好。
4. 根据纸箱的尺寸调整切割模具和纸板的位置，确保切割位置准确。
5. 启动机器，将纸箱板材推入机器并开始切割。
6. 在纸箱切割过程中要保持注意力集中，随时注意机器运行情况，避免发生危险。
7. 当纸箱切割完成后，及时将切割好的纸箱移开，清理工作区域，确保安全和机器的正常运行。
8. 关闭机器并断开电源。
9. 对机器进行日常的保养和维护，定期清洁和检查机器的各部件，保证机器的正常运行和使用寿命。
需要注意的是，在操作纸箱平压平模切机时，要严格按照操作规程和安全操作标准进行操作，确保自身安全和机器的正常运行。

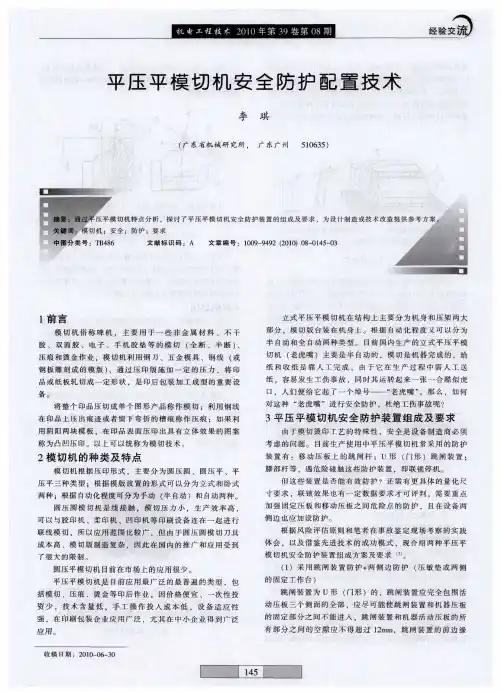

平压平模切机安全防护配置技术
交 流
距 离 压 切 平 面 应 大 于 ３ ０ ｍ，见 图 １ ０ 的 作 用 力 应 使 ０ｍ 。２ Ｎ
可 以与 胶 印机 、柔 印机 、凹 印 机 等 印刷 设 备 连 在 一 起 进 行
加 强 固定 压 板 和移 动压 板 之 间 危 险 点 的 防 护 ．且 在 设 备 两 侧 边 也 应 加 设 防护 。 根 据 风 险评 估 原 则 和 笔 者 在 事 故 鉴 定 现 场 考 察 的 实 践
切 机 （ 虎 嘴 ）主 要 是 半 自动 的 ，模 切 是机 器 完 成 的 ， 给 老 纸 和 收 纸 是 靠 人 工 完 成 。 由 于 它 在 生 产 过 程 中 需 人 工 送
纸 ，容 易 发 生 工 伤 事 故 ， 同 时 其 运 转 起 来 一 张 一 合 酷 似 虎
口 ，人 们 便 给 它起 了 一 个 绰 号 — — “ 虎 嘴 ” 老 。那 么 ，如 何
（ ） 采 用 跳 闸 装 置 防 护 ＋ 侧 边 防 护 （ 敏 垫 或 两 侧 １ 两 压
圆 压 平 模 切 机 目前 在市 场 上 的应 用 很 少 。
平压平模切机是 目前 应用最广泛 的最普 遍的类 型 ，包
括 模 切 、压 痕 、烫 金 等 印后 作 业 ， 因价 格 便 宜 、一 次性 投 资 少 ，技 术 含 量 低 ，手 工 操 作 投 入 成 本 低 ，设 备 适 应 性
经验
平 压 平 模 切 机 安 全 防 护 配 置 技 术
李 琪

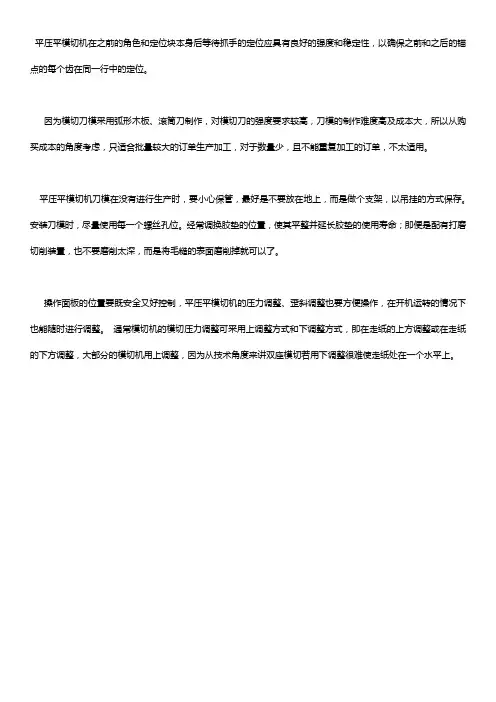

平模切机的模切压力调整方法【干货】
平压平模切机在之前的角色和定位块本身后等待抓手的定位应具有良好的强度和稳定性，以确保之前和之后的锚点的每个齿在同一行中的定位。
因为模切刀模采用弧形木板、滚筒刀制作，对模切刀的强度要求较高，刀模的制作难度高及成本大，所以从购买成本的角度考虑，只适合批量较大的订单生产加工，对于数量少，且不能重复加工的订单，不太适用。
平压平模切机刀模在没有进行生产时，要小心保管，最好是不要放在地上，而是做个支架，以吊挂的方式保存。
安装刀模时，尽量使用每一个螺丝孔位。
经常调换胶垫的位置，使其平整并延长胶垫的使用寿命；即便是配有打磨切削装置，也不要磨削太深，而是将毛糙的表面磨削掉就可以了。
操作面板的位置要既安全又好控制，平压平模切机的压力调整、歪斜调整也要方便操作，在开机运转的情况下也能随时进行调整。
通常模切机的模切压力调整可采用上调整方式和下调整方式，即在走纸的上方调整或在走纸的下方调整，大部分的模切机用上调整，因为从技术角度来讲双座模切若用下调整很难使走纸处在一个水平上。
纸盒平压平模切技术及相关问题分析(三)
书山有路勤为径；学海无涯苦作舟纸盒平压平模切技术及相关问题分析（三）模切部分——4、模切过程中存在的问题(4)模切起毛、起尘在模切时，经常会出现模切产品切边不光洁、起毛的现象，特别是一些离压痕线较近的切边处更是严重。
这是由于在模切合压时，模切版上的胶条。
压痕钢线对纸张产生了拉力，纸张在未被完全切穿时被产生的拉力拉断出现了毛边。
要解决这个问题首先要根据纸张选用不同类型的模切刀。
模切刀包括直纹刀和横纹刀，两种纹路的刀锋又有高矮之分。
刀锋形成的纹路和高矮不同，直接关系到不同类别纸张的模切质量和模切刀的使用寿命。
在避免纸毛方面，直纹刀比横纹刀好；在使用寿命上，矮锋刀比高锋刀好。
在模切覆膜卡纸时，应选用直纹高锋刀，且要求刀锋是磨制的，最好不要采用压凹凸一次成型工艺，否则压力太大会对模切产生很大影响。
而在加工普通卡纸时宜选用矮锋刀，并根据纸张纤维质量来决定刀锋的纹路。
当模切纤维较差或较粗的纸张时选用直纹刀，而纤维质量较好时可选用横纹刀，以提高刀的使用寿命。
还可以在离压痕钢线较近的模切刀处贴60°的拱形胶条，减小模切合压时距模切刀近的压痕钢线对纸张的拉力。
如模切定量为300g／m2的纸张时通常选用0．4mmxl．3mm的压痕线、23．4mm高的压痕钢线，如遇此故障则可以改用0．4mmxl．2mm的压痕线、23．3mm高的尖头压痕钢线。
这样一来，减小了模切合压时对纸张的拉力，起毛问题基本可以得到解决。
采用三明治钢模版是解决纸毛故障的最好办法，但是此种模切版由于成本太高，尚不能被包装印刷厂广泛接受。
专注下一代成长，为了孩子。
平压平模切机操作方法
平压平模切机操作方法
平压平模切机是一种常用于纸张加工的机器，主要用于切割、压平和模切纸张等操作。
下面是常见的平压平模切机的操作方法：
1. 准备工作：将纸张和模切刀具准备好，检查机器各部位是否正常，清理机器表面和工作台面。
2. 打开机器：将机器插上电源并打开电源开关，将机器调节到正常的工作温度和压力。
3. 装纸：将要切割的纸张放在工作台上，根据需要调整纸张的位置和角度。
注意保持纸张平整，避免起皱或偏斜。
4. 调整刀具：根据需要选择合适的刀具，并将刀具安装在机器上。
要确保刀具与纸张的大小和形状相匹配。
5. 调节压力：根据纸张的厚度和硬度，调节机器的压力，以确保切割和模切的效果良好。
一般来说，纸张越厚，需要的压力越大。
6. 开始操作：确认一切准备就绪后，可以开始操作机器。
按下启动按钮，机器开始自动进行切割和模切操作。
注意观察机器运行情况，确保操作安全。
7. 完成操作：待机器完成切割或模切后，及时将纸张取出，并清理刀具和工作台面。
关闭机器，并将其断电。
以上是平压平模切机的基本操作方法，具体操作还需根据具体机型和使用说明进行调整和操作。
在操作机器时，要注意安全，避免受伤或损坏机器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
随着消费群理念的发展，人们在选择商品的时候不仅仅是看商品的品质，商品的包装也成为了消费者选择的一个重要参考。
人们对于包装的中视，带动了包装机械平压平模切机的发展。
模切压痕是一项比较精细的制作工艺，可以再任何印刷品的表面进行加工，模切的效果可以提升产品的档次和市场竞争力。
平压平模切机的原理：
在选定的磨具之内，通过对需要加工的印刷品世家压力，让印刷品在选定的部门收到压力断裂分开。
平压平模切机的版台和亚切记都是平板形状的。
平压平模切机在工作的时候，有专门的传动装置带动压板向版台的印刷品施加压力。
压板围绕固定的胶链进行摆动，在开始模切的时候，压板的工作台和模版的工作台面形成倾斜的角度，模切板受到压力就会切入纸板的底部。
除此之外还有一种运动压板方式，压板在连杆的带动下，通过一个点摇摆运动。
等到压板的工作面和倾斜角度与模压板平行的时候，就会以水平方向做运动压向模切板，完成模切工作。
润丰半自动平压平模切机主要技术规格
在选定的磨具之内，通过对需要加工的印刷品世家压力，让印刷品在选定的部门收到压力断裂分开。
平压平模切机的版台和亚切记都是平板形状的。
平压平模切机在工作的时候，有专门的传动装置带动压板向版台的印刷品施加压力。
压板围绕固定的胶链进行摆动，在开始模切的时候，压板的工作台和模版的工作台面形成倾斜的角度，模切板受到压力就会切入纸板的底部。
除此之外还有一种运动压板方式，压板在连杆的带动下，通过一个点摇摆运动。
等到压板的工作面和倾斜角度与模压板平行的时候，就会以水平方向做运动压向模切板，完成模切工作。
主要技术参数
从白纸到9mm的瓦楞纸都可以使用，保证设备有更高的开机率。
2.高端的电气设备：
全部采用了PLC变成控制欲变频器对接，灵明度高，运行平稳，启动迅速。
3•精湛的加工技术：
底座铸件为一体铸造，设备稳定性高，振动小；油池铸造深度大，保证主传动的润滑性能更好。
引进日本技术进行二次加工，消除了凹凸点，提高了平面精度。
补版迅速，节省时间，与传统相比较，换版时间减少了50%。
4•安全操作：
在17处设置光电开关，功能齐全；操作面采用触摸屏，实现了全程故障检测自动运行，操作简单，故障排除快，实现了人机分离，有效的避免了职业危害。
5.更长的使用寿命：
间歇机构比传统模式的加大10%，建环磨损，延长使用寿命。
6•更高的工作效率：
工作效率高，与印前相匹配，效率提高30%。
7•更高的投资利益：
每台神守护模切机可以抵多台立式平压平模切机，减少人工，节约能源，提高利益。
有山东润丰机械提供！更多请参考1。
