7_结构化需求分析方法
结构化的分析方法
信息系统分析与设计
16
分层DFD示意图
信息系统分析与设计
17
绘制DFD的主要原则
• • • • 明确系统边界 自顶向下，逐步扩展 合理布局 DFD只反映数据流向，逻辑加工，数据存 储，不反映任何技术细节处理方式 • DFD绘制过程，用户参与原则
可行性分析
从经济、技术、社会等方面的 因素考察所要开发的系统的可 能性和必要性。 •功能性需求； •非功能性需求；主要包括性能，如处理 速度、吞吐量、响应时间等，安全性， 可靠性… 建立一个能够满足定义所描述的 用户需求模型，包括过程建模和 信息系统分析与设计 数据建模。
需求分析
系统建模
5
系统分析阶段的主要活动
信息系统分析与设计
18
（a）
பைடு நூலகம்
顶层图
（b）
第0层图
（c）
第一层图
（d）
第二层图
信息系统分析与设计 19
A
B
A
B
重复标记1
重复标记2 重复标记1
重复标记2
X
Y
信息系统分析与设计
X
Y
20
利用重复标记缩短箭线
用户
用户
用户
信息系统分析与设计
21
绘制DFD的主要步骤
（1）确定系统的外部项，也就是数据的源点和汇点；
成分的实际意义，避免空洞的名字
• 编号 按层给加工编号，编号表明该加工处于那一层，以及上下 层父图子图的关系
结构化需求分析
完整性和一致性，我们应努力追求高度形式 化的表示法。
7．可修改性
如果一个SRS的结构和风格在需求有必要改变时是 易于实现的、完整性的、一致的，那么这个SRS就 是可以修改的。可修改性要求SRS具备以下条件：
a. 具有一个有条不紊的易于使用的内容组织，具有目录表， 索引和明确的交叉引用表； b. 没有冗余。即同一需求不能在SRS中出现多次。
1．正确性
正确性指的是SRS中陈述的每个需求都表达
了将要构造的系统的某种要求。 目前尚不存在有效的技术来保证这个质量， 因为它完全依赖于当前的应用系统。 例如，如果软件必须在5秒钟内对所有的按键 事件作出相应，而SRS中陈述“软件应在10 秒钟内对所有的按键事件作出响应”，则该 需求描述是不正确的。
3．完整性
如果一个SRS能满足下列要求， 则该SRS就是完整的： （1）期待未来系统所做的任何 事情都包括在SRS的陈述中。
如果一个SRS既是完整的又是正
SRS规约完整 则为空
确的，那么区域A和C同时为空， 两个原是重合的。 完整性是所有属性中最难以保证 的，原因是不完整意味着有些东 西不在SRS中，这样检查材料很 难发现其中不存在的东西 诊断不完整性的一个有效技术就 是开发原型。
例如： “产品应有易于使用的用户界面”
使用不可度量的量
结构化需求分析方法
结构化分析（SA）方法结构化开发方法（Structured Developing Method）是现有的软件开发方法中最成熟，应用最广泛的方法，主要特点是快速、自然和方便。
结构化开发方法由结构化分析方法(SA法）、结构化设计方法(SD 法）及结构化程序设计方法(SP 法）构成的。
结构化分析（Structured Analysis，简称SA 法）方法是面向数据流的需求分析方法，是70 年代末由Yourdon，Constaintine 及DeMarco 等人提出和发展，并得到广泛的应用。
它适合于分析大型的数据处理系统,特别是企事业管理系统。
SA 法也是一种建模的活动，主要是根据软件内部的数据传递、变换关系，自顶向下逐层分解，描绘出满足功能要求的软件模型。
1 SA 法概述1.SA 法的基本思想结构化分析（Structured Analysis，简称SA 法）是面向数据流的需求分析方法，是70年代由Yourdon,Constaintine 及DeMarco 等人提出和发展，并得到广泛的应用。
结构化分析方法的基本思想是“分解”和“抽象”.分解：是指对于一个复杂的系统，为了将复杂性降低到可以掌握的程度,可以把大问题分解成若干小问题，然后分别解决.图4 是自顶向下逐层分解的示意图.顶层抽象地描述了整个系统,底层具体地画出了系统的每一个细节，而中间层是从抽象到具体的逐层过渡。
抽象：分解可以分层进行，即先考虑问题最本质的属性,暂把细节略去,以后再逐层添加细节，直至涉及到最详细的内容,这种用最本质的属性表示一个自系统的方法就是“抽象”。
2。
SA 法的步骤⑴建立当前系统的“具体模型”；系统的“具体模型”就是现实环境的忠实写照，即将当前系统用DFD 图描述出来.这样的表达与当前系统完全对应，因此用户容易理解。
⑵抽象出当前系统的逻辑模型；分析系统的“具体模型”，抽象出其本质的因素，排除次要因素,获得用DFD 图描述的当前系统的“逻辑模型”。
3.3 结构化需求分析方法
订货单 支票
顾客
询问 退货单
处理顾 客事务
第三章 需求分析
15
多个数据流的第一种表示方法：
订货单 顾客事务
顾客
处理 顾客 事务
支票 询问
退货单
16
第三章 需求分析
多个数据流的第二种表示方法：
订货单
编辑订 货单
开收据 处理询 问 退货分 析处理
支票
顾客
询问
退货单
第三章 需求分析
17
多个数据流的表示举例
重建父图，即把第二步所得的每一部分画成一个圆圈， 各部分之间的联系就是加工之间的界面； 重建各张子图，只需把第二步所得的图，按各自的边界 剪开即可； 为所有加工重新命名、编号。
第三章 需求分析
36
结构不合理的数据流图及其修改
4 H A B 1 I 2 K L D 3 D （a）结构不合理的 数据流程图
33
分解的程度
分解应自然，概念上要合理、清晰。 上层可分解的快些，而下层应分解得慢些。
在不影响可读性的前提下，应适当地多分解成几部分， 以减少分解层数。
一般说来，当加工可用一页纸明确地表述时，或加工只 有单一输入/输出数据流时，就应停止对该加工的分解。 对数据流图中不再作分解的加工，必须作出详细的加工 说明，并且每个加工说明的编号必须与功能单元的编号 一致。
第三章 需求分析
5
结构化分析方法的特点
利用数据流图来帮助人们理解问
题，对问题进行分析。即利用图
形工具来模拟数据处理过程。
第三章 需求分析
6
结构化分析方法
用数据字典定义数据流图中的各项数据； 结构化英语、判定树和判定表对数据流图中的基本功 能进行描述。 通过将系统分解成多层处理后，在较低层次上，可以 看到数据流图的高层次加工的细节和相关的数据流。 结构化分析方法的实质就是采用一组分层的数据流图 及相应的数据字典作为系统的模型。 结构化分析方法从总体上看是一种强烈依赖数据流的 自顶向下的建模方法，它不仅是需求分析技术，也是 完成规格说明的手段。
结构化需求分析方法
结构化分析(SA)方法结构化开发方法(Structured Developing Method)就是现有的软件开发方法中最成熟,应用最广泛的方法,主要特点就是快速、自然与方便。
结构化开发方法由结构化分析方法(SA法)、结构化设计方法(SD 法)及结构化程序设计方法(SP 法)构成的。
结构化分析(Structured Analysis,简称SA 法)方法就是面向数据流的需求分析方法,就是70 年代末由Yourdon,Constaintine 及DeMarco 等人提出与发展,并得到广泛的应用。
它适合于分析大型的数据处理系统,特别就是企事业管理系统。
SA 法也就是一种建模的活动,主要就是根据软件内部的数据传递、变换关系,自顶向下逐层分解,描绘出满足功能要求的软件模型。
1 SA 法概述1、SA 法的基本思想结构化分析(Structured Analysis,简称SA 法)就是面向数据流的需求分析方法,就是70年代由Yourdon,Constaintine 及DeMarco 等人提出与发展,并得到广泛的应用。
结构化分析方法的基本思想就是“分解”与“抽象”。
分解:就是指对于一个复杂的系统,为了将复杂性降低到可以掌握的程度,可以把大问题分解成若干小问题,然后分别解决。
图4 就是自顶向下逐层分解的示意图。
顶层抽象地描述了整个系统,底层具体地画出了系统的每一个细节,而中间层就是从抽象到具体的逐层过渡。
抽象:分解可以分层进行,即先考虑问题最本质的属性,暂把细节略去,以后再逐层添加细节,直至涉及到最详细的内容,这种用最本质的属性表示一个自系统的方法就就是“抽象”。
2、SA 法的步骤⑴建立当前系统的“具体模型”;系统的“具体模型”就就是现实环境的忠实写照,即将当前系统用DFD 图描述出来。
这样的表达与当前系统完全对应,因此用户容易理解。
⑵抽象出当前系统的逻辑模型;分析系统的“具体模型”,抽象出其本质的因素,排除次要因素,获得用DFD 图描述的当前系统的“逻辑模型”。
2017年全国计算机考试四级复习纲要：结构化分析方法
（三）结构化分析⽅法结构化分析是⾯向数据流进⾏需求分析的⽅法。
20世纪70年代末，经Yourdon E.，Con¯stantine L.，DeMarco T.等⼈提出和发展，⾄今已得到⼴泛应⽤。
结构化分析⽅法的⼀些重要概念也渗透在其他开发⽅法中。
例如，结构化分析与设计技术（Structured Analysis and Design Technique，SADT）、⾯向对象技术（Object-Oreinted Technique，OOT）、IDEF⽅法等。
结构化分析⽅法适合于数据处理类型软件的需求分析。
由于利⽤图形表达需求，显得清晰、简明，易于学习和掌握。
具体来说，结构化分析⽅法就是⽤抽象模型的概念，按照软件内部数据传递、变换的关系，⾃顶向下逐层分解，直到找到满⾜功能要求的所有可实现的软件为⽌。
根据DeMarco的论述，结构化分析⽅法使⽤的⼯具有:数据流图、数据词典、结构化英语、判定表、判定树。
结构化分析⽅法有两个明显特点:（1）⾃顶向下逐层分解。
采⽤简明易懂、直观的描述⽅式1.数据流图数据流图也称为Bubble Chart或data Flow Graph。
是描述数据处理过程的⼯具。
数据流图从数据传递和加⼯的⾓度，以图形的⽅式刻画数据流从输⼊到输出的移动变换过程。
（1）数据流图的主要图形元素从数据流图中可知，数据流图的基本图形元素有4种。
数据流是沿箭头⽅向传送数据的通道，它们⼤多是在加⼯之间传输加⼯数据的命名通道，也有连接数据存储⽂件和加⼯的没有命名的数据通道。
这些数据流虽然没有命名，但因联接着有名加⼯和有名⽂件，所以其含意也是清楚的。
同⼀数据流图上不能有同名的数据流。
多个数据流可以指向同个加⼯，也可以从⼀个加⼯散发出许多数据流。
加⼯是以数据结构或数据内容作为加⼯对象的。
加⼯的名字通常是⼀个动词短语，简明扼要地表明完成的是什么加⼯。
⽂件在数据流图中起保存数据的作⽤，因⽽称为数据存储（Data Store）。
结构化分析方法
IT项目需求分析与管理之结构化分析方法(一)作者：雪影发表于2012 年 5 月 5 日分类：软件架构|暂无评论1、概述结构化开发方法是现有的软件开发方法中最成熟，应用最广泛的方法，主要特点是快速、自然和方便。
结构化开发方法包含三部分:•结构化分析方法(SA法)：结构化分析方法是面向数据流进行需求分析的方法，适合于数据处理类型软件的需求分析。
•结构化设计方法(SD 法)•结构化程序设计方法(SP 法)SA 法建模就是用抽象模型的概念，按照软件内部数据传递、变换的关系，自顶向下逐层分解，直到找到满足功能要求的所有可实现的软件模型为止。
结构化分析方法是传统软件工程中公认的技术成熟和使用广泛的需求分析方法。
它主要借助于分层数据流图和数据字典等图形及半形式化的工具表达系统的需求。
结构化分析方法结构化分析方法(Structured Analysis，简称SA 法)是面向数据流的需求分析方法，是70 年代末由Yourdon, Constaintine 及DeMarco 等人提出和发展，并得到广泛的应用。
它适合于分析大型的数据处理系统，特别是企事业管理系统。
主要应用技术和工具：数据流图（DFD）；数据字典（DD）；加工说明（PESPEC）；实体关系图（E-R）；状态变迁图（STD）等SA法的基本思想结构化分析的基本思想：“分解”和“抽象”分解：把系统的复杂性降低到可以掌握的程度，把大问题分解成若干小问题，然后分别解决。
抽象：即先考虑问题最本质的属性，暂把细节略去，以后再逐层添加细节，直至涉及到最详细的内容。
自顶向下逐层分解，顶层抽象地描述了整个系统，底层具体地画出了系统的每一个细节，而中间层是从抽象到具体的逐层过渡。
SA 法的步骤1⑴建立当前系统的“物理模型”;系统的“物理模型”就是现实环境的忠实写照，即将当前系统用DFD 图描述出来。
这样的表达与当前系统完全对应，因此用户容易理解。
SA 法的步骤2⑵抽象出当前系统的逻辑模型;分析系统的“物理模型”，抽象出其本质的因素，排除次要因素，获得用DFD 图描述的当前系统的“逻辑模型”。
软件工程试题
一、填空1．需求分析阶段产生的最重要的文档是〔需求分析说明书〕。
2．需求分析的主要任务是(要答复“软件必须做什么?”)。
3．为解决一个复杂的问题，往往采取的策略是〔分解〕。
4．SA方法中使用半形式化的描述方式表达需求，采用的主要描述工具是〔数据流图和数据字典〕。
5．数据流图中有四种符号元素，他们是〔数据流，加工，数据存储，实体〕。
6．数据字典中有四类条目，分别是〔加工说明，数据流条目，数据存储条目，数据项条目〕。
7．在画分层数据流图时，父图与子图的输入输出要〔守恒〕。
8．需求分析阶段，分析人员要确定对问题的综合需求，其中最主要的是〔功能需求〕。
9．结构化分析的基本思想是采用〔自顶向下，逐步求精〕的方法，能有效的控制系统开发的复杂性。
10．当数据流图中的某个加工的一组动作存在着多个条件复杂组合的判断时，其加工逻辑使用〔判定表或判定树〕。
11．科学工程计算需要大量的标准库函数，以便处理复杂的数值计算，可供选择的语言有：(FORTRAN语言)、PASCAL语言、C语言和PL/1语言。
12．详细设计的任务是确定每个模块的内部特性，即模块的算法、(使用的数据)。
13．在JSP方法中解决结构冲突的具体方法是(中间数据结构或中间文件)。
14．汇编语言是面向(机器) 的，可以完成高级语言无法完成的特殊功能，如与外部设备之间的一些接口工作。
15．系统流程图是描述物理模型的传统工具，用图形符号表示系统中各个元素表达了系统中各种元素之间的(信息流动)情况。
16．数据流图中的箭头表示( 数据流)。
17．系统流程图是描述物理模型的传统工具，用图形符号表示系统中各个元素表达了系统中各种元素之间的(信息流动)情况。
18．数据项是指〔不可再分解的〕数据单元。
19．结构化分析方法的分析策略是〔自顶向下逐步求精〕。
20．Jackson方法是一种面向〔数据结构〕的设计方法。
21.软件质量保证应在( 需求分析)阶段开始。
22．在结构化分析中，用于描述加工逻辑的主要工具有三种，即：结构化语言、判定表、〔判定树〕３０．结构化语言是介于自然语言和〔形式语言〕之间的一种半形式语言。
软件工程第四章结构化需求分析
数据字典
定义
数据字典是一种用于描述数据元 素及其属性的工具，它提供了数 据的详细描述和定义。
பைடு நூலகம்
内容
包括数据元素的名称、别名、类 型、长度、取值范围、默认值等 属性信息。
作用
为开发人员提供了一个统一的数 据定义和描述标准，避免了数据 不一致和歧义的问题。
03 结构化需求分析过程
问题识别
01
确定软件系统的范 围和目标
用例表
列出系统的所有用例，包括用例名称、描述、前置条件和后置条件 等。
用户故事表
以用户为中心描述系统需求，包括用户角色、场景、任务和目标等。
原型工具
低保真原型
使用简单的工具和方法创建的原型，主要用于 概念验证和用户反馈收集。
高保真原型
使用高级工具和方法创建的原型，几乎与实际 产品一样，用于详细需求分析和用户测试。
04 结构化需求分析工具
图形工具
流程图
用于描述系统或程序的逻辑流程，包括开始、结束、决策点和活动 等元素。
数据流图
用于描述数据在系统中的流动和处理过程，包括数据源、数据存储、 数据处理和数据终点等元素。
实体关系图
用于描述系统中实体之间的关系，包括实体、关系和属性等元素。
表格工具
需求规格说明书
详细列出系统需求，包括功能需求、性能需求、安全需求和接口 需求等。
步骤
首先确定系统的主要功能，然后逐层向下分解，直 到每个功能都清晰、具体、可实现。
优点
能够全面地了解系统的功能需求，有助于保 证系统的完整性。
数据流图
定义
数据流图是一种图形化表示方法，用于描述系统中数 据的流动和处理过程。
组成
包括数据流、数据存储、数据处理和外部实体等基本 元素。
结构化需求分析报告方法

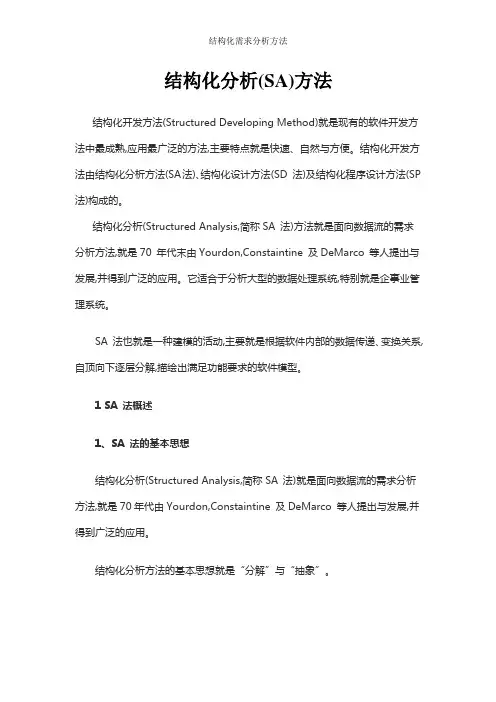

结构化分析（SA）方法结构化开发方法(Structured Developing Method)是现有的软件开发方法中最成熟，应用最广泛的方法，主要特点是快速、自然和方便。
结构化开发方法由结构化分析方法(SA法)、结构化设计方法(SD 法)及结构化程序设计方法(SP 法)构成的。
结构化分析(Structured Analysis，简称SA 法)方法是面向数据流的需求分析方法，是70 年代末由Yourdon,Constaintine 及DeMarco 等人提出和发展，并得到广泛的应用。
它适合于分析大型的数据处理系统，特别是企事业管理系统。
SA 法也是一种建模的活动，主要是根据软件内部的数据传递、变换关系，自顶向下逐层分解，描绘出满足功能要求的软件模型。
1 SA 法概述1.SA 法的基本思想结构化分析(Structured Analysis，简称SA 法)是面向数据流的需求分析方法，是70年代由Yourdon,Constaintine 及DeMarco 等人提出和发展，并得到广泛的应用。
结构化分析方法的基本思想是“分解”和“抽象”。
分解：是指对于一个复杂的系统，为了将复杂性降低到可以掌握的程度，可以把大问题分解成若干小问题，然后分别解决。
图4 是自顶向下逐层分解的示意图。
顶层抽象地描述了整个系统，底层具体地画出了系统的每一个细节，而中间层是从抽象到具体的逐层过渡。
抽象：分解可以分层进行，即先考虑问题最本质的属性，暂把细节略去，以后再逐层添加细节，直至涉及到最详细的内容，这种用最本质的属性表示一个自系统的方法就是“抽象”。
2.SA 法的步骤⑴建立当前系统的“具体模型”;系统的“具体模型”就是现实环境的忠实写照，即将当前系统用DFD 图描述出来。
这样的表达与当前系统完全对应，因此用户容易理解。
⑵抽象出当前系统的逻辑模型;分析系统的“具体模型”，抽象出其本质的因素，排除次要因素，获得用DFD 图描述的当前系统的“逻辑模型”。
