混凝土激光整平机演示文稿
超大钢筋混凝土地面激光整平机一次成型施工工艺
超大钢筋混凝土地面激光整平机一次成型施工工艺1.前言采用小型激光整平机直接整平大面积钢筋混凝土地面是近两年由国外引进的先进施工工艺, 属国内领先水平。
考虑到XX卷烟厂联合工房工程钢筋混凝土地面面积近40000㎡, 最大的A.B区钢筋混凝土地面的平面尺寸分别为180m×102m和189m×66m, 由于地面要行驶自动小车, 设计对地面质量要求很高, 要求平整度2m靠尺3mm以内, 全长高低差15mm以内, 本工程经过多次论证同时考虑到本工程有创江苏省扬子杯和鲁班奖的目标, 并结合在成都卷烟厂和长沙卷烟厂地面考察结果, 取消了原设计在钢筋混凝土层上的50mm厚的细石混凝土找平层, 采用进口小型激光整平机在200mm厚钢筋混凝土面层上直接进行整平, 取得了很好的效果。
2.特点采用小型激光整平机直接整平大面积钢筋混凝土地面具有以下特点:1.抛开传统的钢筋混凝土基层和面层分开施工的做法, 从而消除了由于基层和面层结合不良而导致的空鼓和裂缝质量通病。
2.表面无需再做面层或只做薄涂层。
3、平整度达到2m靠尺3mm以内, 全长高低差10mm以内, 使用性能很好。
4.直接在钢筋混凝土层上进行整平, 使用耐久性好。
5.维修保养方便。
6.节省工期, 在钢筋混凝土层上一次成型, 且每台设备每天可施工地面2000㎡。
7、表面美观, 由于留缝少和平整度高, 使混凝土地面显得很美观。
8、比较经济, 由于取消了表面细石混凝土加钢筋网片找平层, 且使用过程中维修方便, 与设备租赁费用比较仍然比较经济。
3.适用范围该工法解决了传统工艺基层和面层结合不良而导致的空鼓和裂缝质量通病, 且表面无需再做面层或只做薄涂层, 平整度高, 使用性能好, 使用耐久性好, 维修保养方便, 表面美观, 比较经济等特点, 适于用仓库、工厂、体育场馆、大型超市等大面积地面施工。
4.工艺原理4.1整平原理小型激光整平机根据激光信号发射器发射出的激光信号调整砼整平机工作头的水平及高度, 确保其高度处于砼地面的表面水准, 同时使砼整平机工作处于水平状态, 再用人工将混凝土大致铺平并振捣后, 用小型激光整平机进行整平, 确保地坪的平整度。
混凝土激光整平机使用方法
混凝土激光整平机使用方法混凝土激光整平机是用于对混凝土表面进行平整和修整的工程机械。
使用激光整平机需要遵循一定的步骤和安全操作规程。
以下是一般的混凝土激光整平机使用方法：1. 准备工作：- 检查激光整平机的各个部件，确保机器处于良好的工作状态。
- 确保混凝土施工现场平整，没有障碍物，并清除可能影响机器操作的障碍物。
2. 设置激光系统：- 安装和调试激光系统，确保激光水平线准确。
- 根据工程需要，设置混凝土高度和平整度的目标数值。
3. 准备混凝土表面：- 在混凝土浇筑后，使用振动器或其他工具将混凝土表面振实。
- 确保混凝土表面没有大的高差，以便激光整平机更容易进行平整操作。
4. 操作激光整平机：- 启动激光整平机，确保各项仪器和设备运行正常。
- 按照激光系统的引导，操作整平机进行平整作业。
- 根据需要，调整激光整平机的平整度、下刀深度等参数。
5. 监测和调整：- 在整平过程中，不断监测混凝土表面的平整度，及时调整机器参数。
- 根据激光系统的指示，及时发现并处理高低差异。
6. 完成作业：- 完成整平作业后，停止激光整平机，并关闭相关设备。
- 对整平后的混凝土表面进行检查，确保满足设计要求。
7. 安全操作：- 操作人员应穿戴好防护装备，注意安全规程。
- 在整平机运行时，其他人员要远离作业区域，以免发生意外。
请注意，以上步骤是一般性的指导，具体操作步骤可能会因不同的激光整平机型号和制造商而有所不同。
在操作混凝土激光整平机之前，请仔细阅读并遵循机器的使用说明书和相关安全规程。

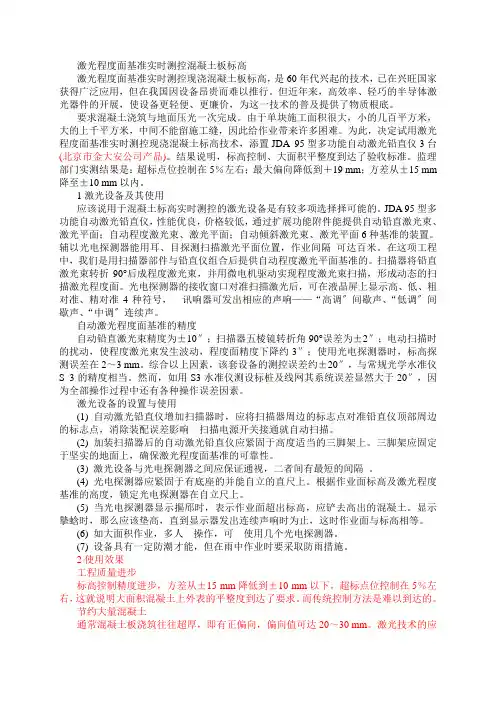

采用激光控制砼楼板浇筑平整度
激光程度面基准实时测控混凝土板标高激光程度面基准实时测控现浇混凝土板标高，是60年代兴起的技术，已在兴旺国家获得广泛应用，但在我国因设备昂贵而难以推行。
但近年来，高效率、轻巧的半导体激光器件的开展，使设备更轻便、更廉价，为这一技术的普及提供了物质根底。
要求混凝土浇筑与地面压光一次完成。
由于单块施工面积很大，小的几百平方米，大的上千平方米，中间不能留施工缝，因此给作业带来许多困难。
为此，决定试用激光程度面基准实时测控现浇混凝土标高技术，添置JDA 95型多功能自动激光铅直仪3台(北京市金大安公司产品)。
结果说明，标高控制、大面积平整度到达了验收标准。
监理部门实测结果是：超标点位控制在5％左右；最大偏向降低到＋19 mm；方差从±15 mm 降至±10 mm以内。
1激光设备及其使用应该说用于混凝土标高实时测控的激光设备是有较多项选择择可能的。
JDA 95型多功能自动激光铅直仪，性能优良，价格较低，通过扩展功能附件能提供自动铅直激光束、激光平面；自动程度激光束、激光平面；自动倾斜激光束、激光平面6种基准的装置。
辅以光电探测器能用耳、目探测扫描激光平面位置，作业间隔可达百米。
在这项工程中，我们是用扫描器部件与铅直仪组合后提供自动程度激光平面基准的。
扫描器将铅直激光束转折90°后成程度激光束，并用微电机驱动实现程度激光束扫描，形成动态的扫描激光程度面。
光电探测器的接收窗口对准扫描激光后，可在液晶屏上显示高、低、粗对准、精对准4种符号，讯响器可发出相应的声响——“高调〞间歇声、“低调〞间歇声、“中调〞连续声。
自动激光程度面基准的精度自动铅直激光束精度为±10″；扫描器五棱镜转折角90°误差为±2″；电动扫描时的扰动，使程度激光束发生波动，程度面精度下降约3″；使用光电探测器时，标高探测误差在2～3 mm。
综合以上因素，该套设备的测控误差约±20″，与常规光学水准仪S 3的精度相当。

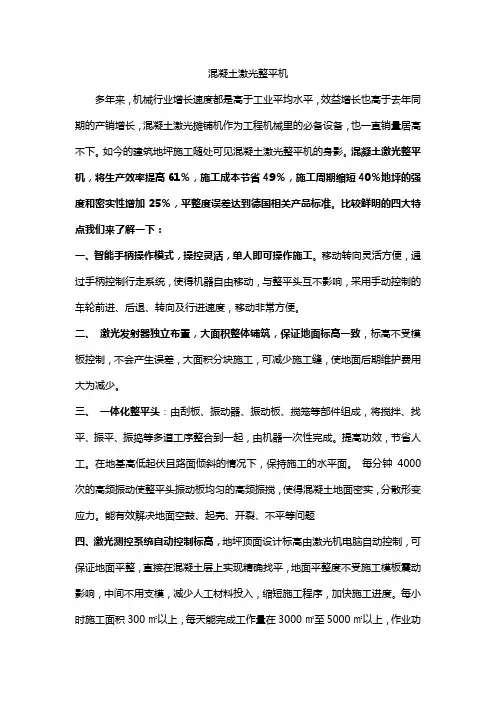

混凝土激光整平机
混凝土激光整平机
多年来，机械行业增长速度都是高于工业平均水平，效益增长也高于去年同期的产销增长，混凝土激光摊铺机作为工程机械里的必备设备，也一直销量居高不下。
如今的建筑地坪施工随处可见混凝土激光整平机的身影。
混凝土激光整平机，将生产效率提高61％，施工成本节省49％，施工周期缩短40％地坪的强度和密实性增加25％，平整度误差达到德国相关产品标准。
比较鲜明的四大特点我们来了解一下：
一、智能手柄操作模式，操控灵活，单人即可操作施工。
移动转向灵活方便，通过手柄控制行走系统，使得机器自由移动，与整平头互不影响，采用手动控制的车轮前进、后退、转向及行进速度，移动非常方便。
二、激光发射器独立布置，大面积整体铺筑，保证地面标高一致，标高不受模板控制，不会产生误差，大面积分块施工，可减少施工缝，使地面后期维护费用大为减少。
三、一体化整平头：由刮板、振动器、振动板、搅笼等部件组成，将搅拌、找平、振平、振捣等多道工序整合到一起，由机器一次性完成。
提高功效，节省人工。
在地基高低起伏且路面倾斜的情况下，保持施工的水平面。
每分钟4000次的高频振动使整平头振动板均匀的高频振搅，使得混凝土地面密实，分散形变应力。
能有效解决地面空鼓、起壳、开裂、不平等问题
四、激光测控系统自动控制标高，地坪顶面设计标高由激光机电脑自动控制，可保证地面平整，直接在混凝土层上实现精确找平，地面平整度不受施工模板震动影响，中间不用支模，减少人工材料投入，缩短施工程序，加快施工进度。
每小时施工面积300㎡以上，每天能完成工作量在3000㎡至5000㎡以上，作业功
效大大提高！。
混凝土激光整平机
混凝土激光整平机
混凝土激光整平机是一种以激光为基准平面，通过实时控制整平头，从而实现混凝土高精度、快速整平的设备，是根据现代工业厂房、大型商场、货仓及其他大面积水泥混凝土地面等对地面质量如强度、平整度、水平度等越来越高的需求而研制的。
混凝土激光整平机的使用可以减少约60%的高强度劳动力，节省约50%的施工成本，缩短约50%的施工周期，地坪的强度和密实性增加约25%。
混凝土激光整平机应用范围
室内地坪：1、大型工业厂房、车间、自动化立体仓库。
2、电子电器、食品材料、医药等洁净厂房。
3、大型仓储式超市、物流中心、会展中心等。
室外地坪：1、码头、集装箱堆场、货场堆场，2、机场跑道、停机坪、停车场，3、广场、住宅地面、市政路面等。
混凝土激光整平机使用
首先在基层处理好后，对激光整平机进行设备调试，根据原始水准点引做固定基准水准点，铺设塑料薄膜，绑扎钢筋网，支设边模，架设激光发射器，根据原始水准点将地坪标高引入激光整平机。
在混凝土运到施工现场后，要进行标高校核，使用手持接收器对地坪标高进行校核，将标高引入混凝土激光整平机，调整好整平机上的基准点。
混凝土铺筑，在混凝土激光整平机整平头有效施工范围内，先用人工将混凝土初平至比地坪标高高1-2cm，然后由混凝土激光整平机一次性完成振捣、压实、整平工作。
当浇捣后的混凝土达到初凝时，由磨光机进行磨光，然后由人工进行抹光收
光。
混凝土抹光结束后，至少7天内不许在地坪上移动重物。
大面积高精度混凝土地坪激光整平施工工法(2)
大面积高精度混凝土地坪激光整平施工工法大面积高精度混凝土地坪激光整平施工工法一、前言大面积高精度混凝土地坪激光整平施工工法是一种通过激光设备进行地面整平的先进施工技术。
它可以有效地提高地坪施工的质量和效率，满足高标准的地坪需求，广泛应用于工业厂房、商业建筑和公共设施等领域。
二、工法特点该工法具有以下几个显著特点：1. 高精度：激光仪器可以实时测量地面高度偏差，通过调整振动器的高度来控制施工过程中的地面平整度，保证地坪的高精度。
2. 快速施工：激光整平机具设备可以在短时间内完成对大面积地坪的整平，提高施工效率。
3. 自动化程度高：通过先进的激光技术和电脑控制系统，能够实现地坪施工的自动化和智能化，减少人工操作。
4. 适应性强：适用于各种地坪施工条件，可按照设计要求调整施工厚度和坡度。
5. 施工质量可靠：激光整平技术能够保证地面均匀平整，减少地面起伏，防止裂缝和鼓包的产生。
三、适应范围大面积高精度混凝土地坪激光整平施工工法适用于各类建筑地坪，特别是要求平整度高且面积大的场所，如仓库、物流中心、停车场、大型商场等。
四、工艺原理该工法的施工工艺基于以下原理：1. 激光测量：激光仪器通过发射激光束并测量反射回来的光束的时间来判断地面高度偏差。
2. 自动控制：测量数据被传输到电脑控制系统，系统根据设计要求来调整振动器的高度，实现地坪施工的自动控制。
3. 整平作业：振动器随着施工机具的移动在地面上进行振动，将混凝土表面进行整平。
五、施工工艺1. 准备工作：清理施工现场，清除杂物和尘土；搭建施工辅助设施，如围挡和施工平台。
2. 检查施工参数：根据设计要求，确定施工所需的地面标高和坡度。
3.设定激光高度：设置激光设备的高度，确保其能够测量地面高度并进行控制。
4. 开始施工：启动激光设备和施工机具，进行地坪整平作业。
5. 施工监控：不断监测激光设备测量结果，调整振动器的高度，确保地面整平度达到要求。
6. 施工结束：完成地坪施工后，对设备进行清洁保养，撤除施工辅助设施。
大面积混凝土楼地面激光整平机一次成型施工工法(2)
大面积混凝土楼地面激光整平机一次成型施工工法大面积混凝土楼地面激光整平机一次成型施工工法一、前言在大面积混凝土楼地面施工中，传统的施工工法存在着效率低、施工周期长以及质量难以保证等问题。
为了解决这些问题，大面积混凝土楼地面激光整平机一次成型施工工法应运而生。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点大面积混凝土楼地面激光整平机一次成型施工工法具有以下特点：1. 高效快速：采用激光整平机进行施工，整平速度快、效果好，一次成型，大大缩短了施工周期。
2. 施工质量高：激光整平机能够准确控制混凝土厚度，确保地面水平度和平整度符合设计要求。
3. 适应性强：适用于大面积混凝土楼地面的施工，无论是平面还是坡面，都能够满足要求。
4. 环保节能：采用机械施工，减少了人工操持，降低了劳动强度，同时减少了混凝土浪费，达到了节能环保的目的。
三、适应范围大面积混凝土楼地面激光整平机一次成型施工工法适用于各种类型的楼地面工程，包括商业综合体、厂房、停车场、仓库等。
无论是平坦的地面还是有坡度的地面，该工法都能够满足施工要求。
四、工艺原理大面积混凝土楼地面激光整平机一次成型施工工法的工艺原理是通过激光传感器对混凝土地面进行扫描和测量，然后将扫描到的数据传输给激光整平机，通过调节整平机的工作参数，使混凝土地面达到预定的水平度和平整度。
具体而言，混凝土地面首先进行初期整平，然后将激光整平机设置为所需的高度和水平度，经过多次的整平后，使混凝土地面达到设计要求的水平度和平整度。
五、施工工艺 1. 底基处理：对原有地面进行清理、找平、压实等处理，确保底基的平整度和强度。
2. 激光整平机调试：根据设计要求，对激光整平机进行调试，确定施工参数和水平度要求。
3. 混凝土浇筑：将混凝土均匀浇筑在底基上，并进行初期整平。
4. 激光整平：根据激光传感器的测量数据，调节激光整平机的高度和工作参数，进行多次整平，直至地面达到设计要求。
大面积砼地面超平铺摊一次成型激光整平施工
大面积砼地面超平铺摊一次成型激光整平施工＜1＞特点本工法适用于现代工业厂房、大型商场、仓储、物流及其他大面积水泥混凝土地面等对地面质量如强度、平整度、水平度要求高的工程地坪施工。
大面积混凝土超平地面用传统导轨加整平梁的施工方法不能满足施工进度和质量精度的要求。
为此采用精密激光整平机新设备，应用于大面积地面一次施工成型技术，从而解决了地面空鼓、起壳、开裂、不平等问题，达到了超平地坪2mm/3m的质量要求。
降低成本且提高工效一倍以上。
1、激光整平技术是将所有找平、整平、振捣压实工作集于一身，并一次性完成。
2、激光发射器独立布置，地坪施工可以大面积铺注并能保证地面标高的一致性标高不受模板控制，不会产生累积误差，与传统方法相比较，可大大减少地坪的施工缝，使地面的后期维护费用和模板的使用量也大为减少；3、激光整平机对纵向、横向坡度也可以自动控制，同样是由激光系统、电脑系统、液压系统、机械系统统一完成。
对排水等要求高的复杂形状的地面，还可选配三维异形地面处理系统来实现。
地坪顶面设计标高由激光及电脑自动控制，并实时调整(每秒钟调整10次)确保找平精确，试验证明，激光找平比传统施工方法平整度质量至少提高3-5倍；4、纵横坡度由电脑自动控制液压系统完成，确保地坪坡度的精确控制与实施；5、作业工效大大提高，试验证明，地坪铺注找平每天能完成工作量约为4000m²；采用传统方法，振动梁地坪找平每天完成工作量约为900m²；6、激光整平头由刮板、布料螺旋、振动器、整平梁四部分组成，施工时多道工序(刮尺刮多余混凝土、滚筒滚压、木搓搓平、人工抹平等)整合到一起，由机器一次性完成，提高工效、节省人工；7、振动器的振动频率为3000次/min，可适用于干硬性混凝土、钢纤维混凝土、大骨料混凝土；8、根据设备性能，激光整平机配备磨光机、播撒机、软切机、快速直边机等辅助设备。
＜2＞工艺原理1、激光整平机的找平原理是：利用精密激光技术、闭环控制技术和高度精密的液压系统，在电脑的自动控制下实现的，这是它有别于其它地坪施工工艺的最突出的特点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
混凝土激光整平技术
❖ 什么是激光整平 ❖ • 激光整平的优势 ❖ • 整体地坪技术方案 ❖ • 激光整平施工混凝土地面过程 ❖ • 平整度测试方法
什么是激光整平
❖ 激光整平机的 定义：由激光 导引的用于找 平、整平新拌 混凝土的一种 设备。
❖ 激光整平的定 义：利用激光 整平机，对新 浇混凝土进行 摊铺整平的混 凝土施工方法。
❖ 地面更平整 ❖ 地面更密实 ❖ 效率更高 ❖ 减小地面开裂的机率 ❖ 节省模板 ❖ 降低劳动强度 ❖ 节省人工 ❖ 更有竞争力
激光整平的优势
激光整平的优势
激光整平的优势
• 均匀的高频振捣，使得混凝土地面密实且可 • 避免因形变产生的应力集中而造成地面龟裂
激光整平的优势
激光整平的优势
激光整平的优势
SXP大型激光整平机
❖狭小空间及墙柱边角也可施工
MQ双盘抹平收光机
Dip Stick 平整度检测仪
❖ F数值为美国混 凝土协会 及加 拿大标准协会为 规范 及测量混 凝土地坪平整及 高差的标准。此 规范包括 两个 F数值：FF为平 整 度，FL为高 差值，平整度 关系着地坪的隆 起与凹 陷，高 差值关系着地坪 的 倾斜或高差， 愈高的 F数 值 代表地坪的平整 度愈佳。
用手工方法作业 ❖劳动强度大 ❖易产生背痛和腰肌劳损 ❖工作后期质量自然下降 ❖熟练工难找
激光整平的优势
激光整平的优势
SXP功能特性
• 产品功能
❖ 地面标高由激光及电脑自 动控制、并实时调整（每 秒钟调整 10次）
❖ 纵、横向坡度由电脑自 动控制液压系统完成
❖ 可在一分钟内完成 22平 方米地面的精确铺注
❖ 激光发射器独立布置
❖ 地面标高由激光控制而非 用模板来控制
• 产品特性
❖ 可保证非常高的地面平整度，并可 直保证非常高的地面平整度接在混 凝土层上实现精确找平，省去细石 混凝土找平层，节省造价
❖ 确保坡度的精确控制与实施，保证 地面混凝土的整体均匀度
❖ 平均每小时可完成300平方米地面 的铺注，作业工效大大提高
轻便型激光整平机
❖ 机械轻便， 可用于任 何条件下 的砼整平。
❖ 整平精度 低于 SXP 型机器。
❖ 8小时可完 成 1500平 米。
SXP大型激光整平机
❖ 适用于平整 度要求较高 的素砼或钢 纤维砼，有 钢筋的砼会 降低施工效 率。
❖ 一般不适用 于第二层及 以上楼层的 整平作业 。
❖ 8小时可完成 3000 平米。
❖ 可大面积整体铺注混凝土并保证地 面标高的一致性。大大减少的施工 缝使地面的后期维护费用也大为减 少
❖ 地面平整度不受施工模板振动的影 响
SXP功能特性
• 产品功能
❖ 自带刮板、布料螺旋、振动器、 整平梁，且为一体化设计
❖ 振动器振动频率达到3000/次分 钟
❖ 四轮驱动、四轮转向，而且整 平头还可以转动
பைடு நூலகம்
混凝土地面基本施工工序
准备工作 铺注工作 抹光收光
养护 切缝填缝
基层处理
铺垫层
铺找平层
铺塑料 薄膜层
设置周 边模板
混凝土 送料
激光整平机铺注 振捣、压实
用机械镘 压光提浆
用机械镘 收光抛光
表面撒水养护或 喷养护剂养护
用锯缝机 切控制缝
用聚胺 脂填缝
❖ 整机采用最可靠、最先进的部 件精心制作，有二十多年的发 展历史
• 产品特性
❖ 将多道作业工序整合到一起， 由机器一次性完成，提高工效、 提高质量、节省人工
❖ 可适用于干硬性混凝土、纤维 混凝土及大骨料混凝土
❖ 操作灵活，即使在狭窄的空间 内或有立柱的情形下也能方便 地作业
❖ 产品为成熟设计，品质可靠、 经久耐用，配有专业的售后服 务队伍和配备件储备库，免除 您的后顾之忧
