plc波特率设置
波特率越高越好吗 波特率9600和115200的区别
波特率越高越好吗波特率9600和115200的区别
波特率越高，响应速度将提高，反应快了，受干扰的可能性越大，当然能否设置高波特率，与PLC和其他仪表等都有关系。
波特率第，响应速度将变慢。
不论用哪种速率，前提是设备首先支持该速率，其次能否满足应用要求，同时没有误码。
所以建议LZ用高速率先测试，如果误码率太高，只能逐级降低。
关于“波特率越高越好吗波特率9600和115200的区别”的详细说明。
1.波特率越高越好吗
波特率越高，响应速度将提高，反应快了，受干扰的可能性越大，当然能否设置高波特率，与PLC和其他仪表等都有关系。
波特率第，响应速度将变慢。
不论用哪种速率，前提是设备首先支持该速率，其次能否满足应用要求，同时没有误码。
所以建议LZ用高速率先测试，如果误码率太高，只能逐级降低。
2.波特率9600和115200的区别
波特率表示每秒钟传送的码元符号的个数，是衡量数据传送速率的指标，它用单位时间内载波调制状态改变的次数e79fa5e98193e59b9ee7ad9431333431353335来表示。
在信息传输通道中，携带数据信息的信号单元叫码元，每秒钟通过信道传输的码元数称为码元传输速率，简称波特率。
波特率是传输通道频宽的指标。
波特率9600与波特率19200的区别就是：波特率19200传输快但传输距离近，波特率9600传输相对远但速率慢。
比如一个英文字母，所以：9600的波特率的信道，理论上每秒可以传输9600个二进制位，也就是9600/8个英文字母的数据量，也就是1200个字节，大约1.2KB。
而19200则是每秒可传输2400字节，大约2.4KB。

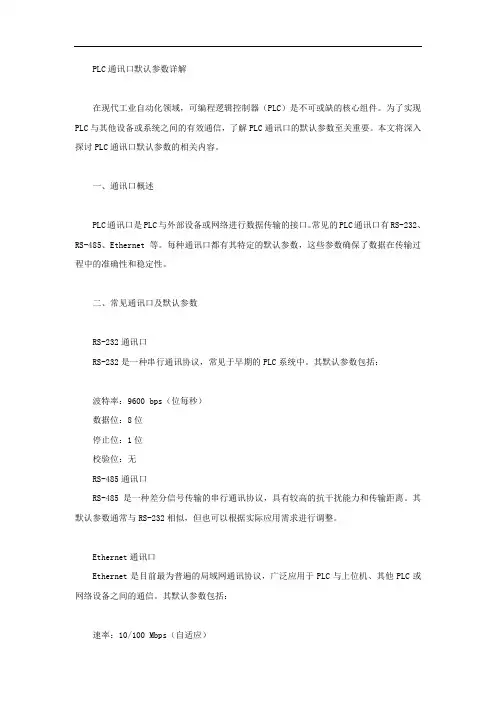

plc通讯口默认参数
PLC通讯口默认参数详解在现代工业自动化领域，可编程逻辑控制器（PLC）是不可或缺的核心组件。
为了实现PLC与其他设备或系统之间的有效通信，了解PLC通讯口的默认参数至关重要。
本文将深入探讨PLC通讯口默认参数的相关内容。
一、通讯口概述PLC通讯口是PLC与外部设备或网络进行数据传输的接口。
常见的PLC通讯口有RS-232、RS-485、Ethernet等。
每种通讯口都有其特定的默认参数，这些参数确保了数据在传输过程中的准确性和稳定性。
二、常见通讯口及默认参数RS-232通讯口RS-232是一种串行通讯协议，常见于早期的PLC系统中。
其默认参数包括：波特率：9600 bps（位每秒）数据位：8位停止位：1位校验位：无RS-485通讯口RS-485是一种差分信号传输的串行通讯协议，具有较高的抗干扰能力和传输距离。
其默认参数通常与RS-232相似，但也可以根据实际应用需求进行调整。
Ethernet通讯口Ethernet是目前最为普遍的局域网通讯协议，广泛应用于PLC与上位机、其他PLC或网络设备之间的通信。
其默认参数包括：速率：10/100 Mbps（自适应）双工模式：全双工或半双工（自适应）MAC地址：由厂商分配的唯一地址IP地址：根据网络配置设定端口号：根据具体应用设定，如Modbus TCP通常使用502端口三、设置与调整通讯口参数在实际应用中，根据不同的通信需求和设备特性，可能需要调整PLC通讯口的默认参数。
例如，提高波特率以提高数据传输速度，或者增加校验位以提高数据传输的稳定性。
调整通讯口参数时，需要确保PLC与通信对象设备的参数设置一致，否则可能导致通信失败。
四、注意事项在调整通讯口参数前，务必备份原始设置，以便在出现问题时能够迅速恢复。
不同的PLC厂商和型号可能具有不同的默认参数设置，因此在操作前需仔细阅读相关手册或咨询厂商技术支持。
在进行长距离或高速通信时，应特别注意信号衰减和干扰问题，可能需要采取额外的抗干扰措施。
三菱PLC与PLC之间的通讯-CC-LINK方式
三菱PLC与PLC之间的通讯-CC-LINK方式
PLC与PLC之间通讯有很多种，常见的有I/O通讯、232通信、485通信、DP通信、以太网通信等，具体选择哪种主要看你对功能的要求。
各种通讯也有各自的优缺点，本文主要介绍一下通过CCLINK 的方式实现的通讯。
PLC之间通讯常见的就是交互IO信号和传输数据，接下来介绍三菱Q系列与Q系列PLC的通讯和Q系列与FX系列的通讯。
一.Q系列PLC与Q系列PLC通讯设置方法：
1.主控站信息分配为：智能设备站
2.单机设置为：本地站
3.站点分配：主站&本地站往后+10站进行分配远程输入输出
Q系列与Q系列之间通讯只要设置好参数，无需再写PLC指令程序，直接分配相应的信号和数据。
二.Q系列与FX系列PLC通讯方法:
1.主控PLC设置：远程设备站/智能设备站→占用4站
2.FX2N-32CCL设置好相应的站号/波特率/占用站数
3.FX PLC编写程序
FX系列站号设置
FX系列波特率设置
I/O信号交互
数据传送交互
Q系列与FX系列通讯，对于FX系列一侧需要编写程序。
FX系列与FX系列之间的通讯，只要要一侧配置一个FX系列CCLINK主站模块，另一个配置一个从站模块即可。

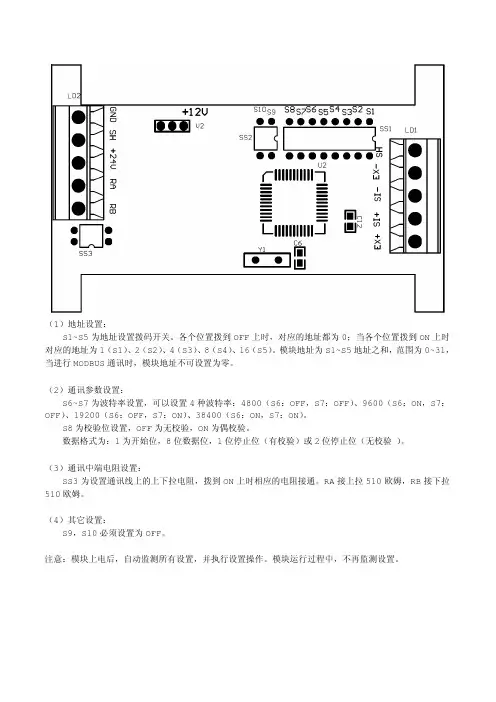

PLCADS321称重模块说明书
OFF）、19200（S6：OFF，S7：ON）、38400（S6：ON，S7：ON）。 S8 为校验位设置，OFF 为无校验，ON 为偶校验。 数据格式为：1 为开始位，8 位数据位，1 位停止位（有校验）或 2 位停止位（无校验 ）。
M8 int32:24~32b 1~999
L8 int32:00~08b
M8 int32:08~16b
L8 int32:16~24b
M8 int32:24~32b -8000000~8000000
L8 int32:00~08b
M8 int32:08~16b
0 1 0 6 10 100
1000000
存储/读取/恢复参数（TDD） 0x0030
L8 0x0015
M8
参数类型
int32:16~24b int32:24~32b int32:00~08b int32:08~16b int32:16~24b int32:24~32b int32:00~08b int32:08~16b int32:16~24b int32:24~32b int32:00~08b int32:08~16b
参数名称
寄存器地址
L8
用户标定零点值（LDW）
0x0010
M8
（用户输入 0xffffffff 时
模块进行自动零点标定）
L8 0x0011
M8
L8
用户标定加载值（LWT）
0x0012
M8
（用户输入 0xffffffff 时
L8
模块进行自动加载标定） 0x0013

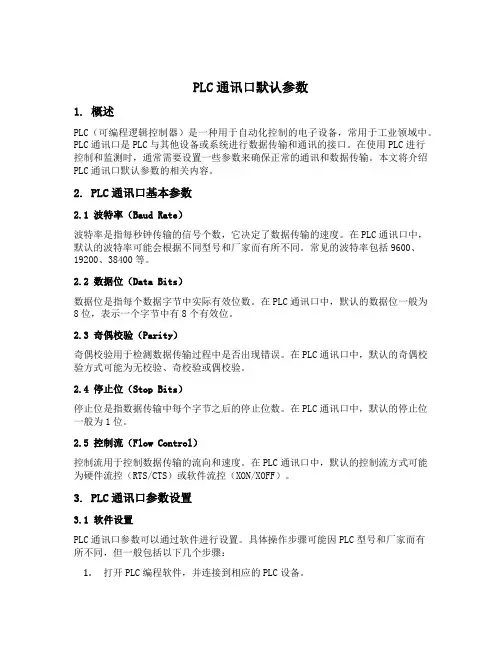

plc通讯口默认参数
PLC通讯口默认参数1. 概述PLC（可编程逻辑控制器）是一种用于自动化控制的电子设备，常用于工业领域中。
PLC通讯口是PLC与其他设备或系统进行数据传输和通讯的接口。
在使用PLC进行控制和监测时，通常需要设置一些参数来确保正常的通讯和数据传输。
本文将介绍PLC通讯口默认参数的相关内容。
2. PLC通讯口基本参数2.1 波特率（Baud Rate）波特率是指每秒钟传输的信号个数，它决定了数据传输的速度。
在PLC通讯口中，默认的波特率可能会根据不同型号和厂家而有所不同。
常见的波特率包括9600、19200、38400等。
2.2 数据位（Data Bits）数据位是指每个数据字节中实际有效位数。
在PLC通讯口中，默认的数据位一般为8位，表示一个字节中有8个有效位。
2.3 奇偶校验（Parity）奇偶校验用于检测数据传输过程中是否出现错误。
在PLC通讯口中，默认的奇偶校验方式可能为无校验、奇校验或偶校验。
2.4 停止位（Stop Bits）停止位是指数据传输中每个字节之后的停止位数。
在PLC通讯口中，默认的停止位一般为1位。
2.5 控制流（Flow Control）控制流用于控制数据传输的流向和速度。
在PLC通讯口中，默认的控制流方式可能为硬件流控（RTS/CTS）或软件流控（XON/XOFF）。
3. PLC通讯口参数设置3.1 软件设置PLC通讯口参数可以通过软件进行设置。
具体操作步骤可能因PLC型号和厂家而有所不同，但一般包括以下几个步骤：1.打开PLC编程软件，并连接到相应的PLC设备。
2.进入通讯口参数设置界面。
3.根据需要，修改波特率、数据位、奇偶校验、停止位和控制流等参数。
4.确认设置并保存，使新的参数生效。
3.2 硬件设置除了通过软件进行设置外，有些PLC设备还可以通过硬件来进行通讯口参数设置。
具体操作方法可能因设备型号和厂家而有所不同，一般包括以下几个步骤：1.打开PLC设备外壳，并找到通讯口设置开关或拨码开关。

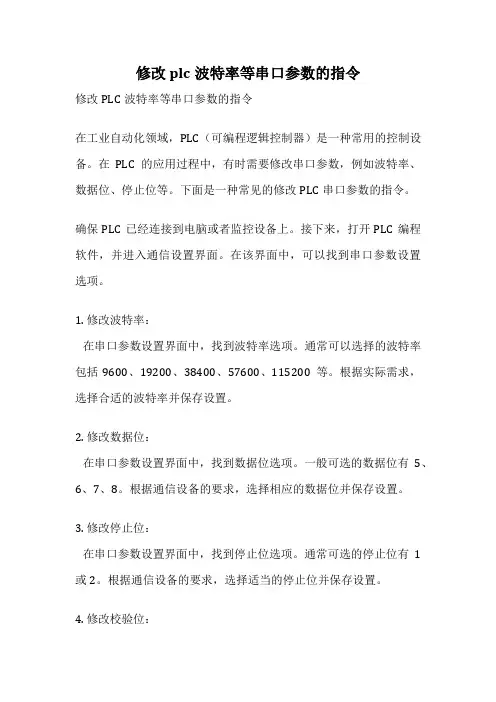

修改plc波特率等串口参数的指令
修改plc波特率等串口参数的指令修改PLC波特率等串口参数的指令在工业自动化领域，PLC（可编程逻辑控制器）是一种常用的控制设备。
在PLC的应用过程中，有时需要修改串口参数，例如波特率、数据位、停止位等。
下面是一种常见的修改PLC串口参数的指令。
确保PLC已经连接到电脑或者监控设备上。
接下来，打开PLC编程软件，并进入通信设置界面。
在该界面中，可以找到串口参数设置选项。
1. 修改波特率：在串口参数设置界面中，找到波特率选项。
通常可以选择的波特率包括9600、19200、38400、57600、115200等。
根据实际需求，选择合适的波特率并保存设置。
2. 修改数据位：在串口参数设置界面中，找到数据位选项。
一般可选的数据位有5、6、7、8。
根据通信设备的要求，选择相应的数据位并保存设置。
3. 修改停止位：在串口参数设置界面中，找到停止位选项。
通常可选的停止位有1或2。
根据通信设备的要求，选择适当的停止位并保存设置。
4. 修改校验位：在串口参数设置界面中，找到校验位选项。
常见的校验位有无校验、奇校验和偶校验。
根据通信设备的要求，选择合适的校验位并保存设置。
5. 应用设置：在修改完以上参数后，点击确认或者应用设置按钮，使修改生效。
通过以上步骤，我们可以轻松地修改PLC的串口参数，以满足不同的通信需求。
请注意，在修改参数之前，务必了解通信设备的要求，并确保所做的修改是正确的。
只有正确设置了串口参数，才能保证PLC与其他设备之间的稳定通信。
希望这篇文章对您了解如何修改PLC串口参数有所帮助。
设置COM口波特率
测试时请注意plc是否处于运行状态run灯常亮为运行状态闪亮为停止状态如果闪亮请拨动plc上的按键开关恢复运行状态
监控模时传输设置字体为灰色，无法点击。请更改为写入模式，如图，箭头所示。
. 点击串行USB图标。修改COM口 USB转串口线装好驱动后，在设备管理器内查看COM口后，修改COM口，九针串口线默认为COM1 波特率修改为9.6KPS COM口与波特率设置完成之后点击通信测试，通信成功。 测试时请注意PLC是否处于运行状态(RUN灯常亮为运行状态，闪亮为停止状态，如果闪亮请拨动PLC上的按键开关，恢复运 行状态。)
永宏PLC之间的高速数据共享永宏应用案例
永宏PLC 之间的高速数据共享永宏应用案例永宏 PLC 之间的高速数据共享 永宏应用案例【控制要求】启动开关X0由OFF 变为ON ，则不断的让主站（Master PLC ）与3台从站（Slave PLC ）通过高速CLINK 方 式，实现各站之间的数据高速共享，即：无论哪一个站所支配的数据共享区的数据发生了变化，其它站必 须立即同步更新。
【PLC 参数必要设置】主从站 站号 通讯口 通讯格式Master PLC 1 Port2波特率：38400～921600可调，可自定义 数据位：8 停止位：1 校验位：偶校验 协议：永宏通讯协议 Slave PLC 1 2 Port2Slave PLC 2 3 Port2Slave PLC 3 4 Port2 ※高速CLINK 模式必须用Port2通讯口，在选配通讯板卡时要注意！※在WinProladder 界面，点选菜单栏的“PLC”?“设定”?“Port2通讯参数（H ）”，进入如下对话框：※当出现PLC 因参数设置错乱而导致通讯异常时，可先在WinProladder 编程软件菜单中点选：PLC?快捷操作?初始化全部资料，使PLC回归出厂值后，再按照上表进行设置。
【组件说明】PLC 元件控制说明X0 高速CLINK启动开关M0 通讯暂停控制，若在通讯进行中变为为1，则完成当前正在传输的一笔数据后，暂停动作并释出控制权；当恢复通讯后，接着上次暂停的下一笔数据进行传输。
M1 放弃动作，若在通讯进行中变为1，则FUN151指令立即停止输出，并释出控制权；当通讯恢复时，会重新从第一笔数据开始传输。
M1958 PLC高速数据联机时，仆PLC须将M1958 ON（主PLC不必），非PLC高速数据联机时，PLC必须将M1958 OFF。
M1967 通讯端口2高速网络联机模式选择，0：连续循环；1：一次循环，最后一笔通讯交易完即停止。
【控制程序】只需在站号为1的MASTER PLC写入如下图的指令，即可实现多台PLC之间的通讯。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
plc波特率设置
现在有一台s7-200cpu224cn，准备和smart700触摸屏进行通信。
我用winccflexible2008来组态，我看见西门子官方视频中说，为了保持通信参数一致，需要先在用micro-win 编写plc程序时，将系统块中的通信端口波特率设置为187.5kbps，然后用这种波特率将程序下载到plc中，可是我设置完后一开始下载，micro-win就会报错并提示“此系统快将plc的波特率改动到现存附属设备不支持的波特率，请取消和改动系统块配置，选择一种支持的波特率。
”请问这是怎么回事，问题出在哪？官方视频中下载的很正常，没有这种提示啊！
问题补充：
如果不用187.5kbps，改用19.2kbps，并且在win超出flexible中将通信波特率也改为19.2kbps，这样能行吗？
最佳答案
1、建议应用西门子原装编程电缆
2、s7-200cpu的通信口最低通信速率可设为19.2k，最高187.5k。
3、smart700触摸屏与s7-200的通讯是在winccflexible 的连接里面设置，波特率、站址要与s-200系统块里的设置
一样。
