电器检修作业指导书示范文本
电气检修作业指导书
编号：Q/QL ×××动力二车间三相异步电动机检修作业指导书编制人：张传斌2011年 4 月 11日审核人：2011 年 4 月 11日批准人：2011 年 4 月 11日作业负责人：青海桥头铝电股份有限公司电解铝分公司动力二车间编制1 适用范围本作业指导书，适用于动力二车间整循泵、空循泵、污水站各三相异步电动机检修。
2 引用文件QHLD-JS100:2005青海桥头铝电有限公司技术标准；QHLD-JS148:2005动力车间技术标准职业技能鉴定教材《维修电工》3 修前准备3.1 准备工作3.2 人员要求：3.3 工器具及材料3.4 危险点分析：3.5 安全措施：3.6 工作分工4.1 工作项目及标准4.2 竣工验收编号：Q/QL ×××动力二车间低压电器检修作业指导书编制人：张传斌2011年 4 月 13日审核人：2011 年 4 月 13日批准人：2011 年 4 月 13日作业负责人：青海桥头铝电股份有限公司电解铝分公司动力二车间编制1 适用范围本作业指导书，适用于动力二车间低压电器的检修。
2 引用文件QHLD-JS100:2005青海桥头铝电有限公司技术标准；QHLD-JS148:2005动力车间技术标准职业技能鉴定教材《维修电工》3 修前准备3.1 准备工作3.2 人员要求：3.3 工器具及材料3.4 危险点分析：3.5 安全措施：3.6 工作分工4.1 工作项目及标准4.2 竣工验收编号：Q/QL ×××动力二车间直流蓄电池检修作业指导书编制人：张传斌2011年 4 月 14日审核人：2011 年 4 月 14日批准人：2011 年 4 月 14日作业负责人：青海桥头铝电股份有限公司电解铝分公司动力二车间编制1 适用范围本作业指导书，适用于动力二车间直流蓄电池的检修。
2 引用文件QHLD-JS100:2005青海桥头铝电有限公司技术标准；QHLD-JS148:2005动力车间技术标准阀控式密封铅酸蓄电池使用说明书分布式微机蓄电池巡检装置使用说明书SC—PXFD型微机蓄电池放电装置使用说明书3 修前准备3.1 准备工作3.2 人员要求：3.3 工器具及材料3.4 危险点分析：3.5 安全措施：3.6 工作分工4.1 工作项目及标准4.2 竣工验收编号：Q/QL ×××动力二车间整流A、B柜及辅机作业指导书编制人：张传斌2011年 4 月 20日审核人：2011 年 4 月 20日批准人：2011 年 4 月 20日作业负责人：青海桥头铝电股份有限公司电解铝分公司动力二车间编制1 适用范围本作业指导书，适用于动力二车间整流A、B及辅机的检修。
电气设备检修作业指导书(样板)
*** 厂电气设备检修作业指导书生产厂：版次：A0启用日期：2010-3目录1、厂动力（照明）变压器检修作业指导书----------------- 10 页2、厂6KV 电动机检修作业指导书3、厂0.4KV 电动机检修作业指导书4、厂UPS 检修作业指导书5、厂直流屏检修作业指导书6、厂6KV 开关柜检修作业指导书7、厂0.4KV 配电柜检修作业指导书8、厂接地作业指导书9、厂电容柜检修作业指导书10、厂抽屉柜检修作业指导书11、厂操作柱检修作业指导书12、厂灯具检修作业指导书13、厂照明（动力）检修箱检修作业指导书14、厂临时用电作业指导书15、16、17、18、审批表:己二酸厂（电气设备类型）检修作业指导书版次：A01、使用范围本指导书仅适用于己二酸厂（电气设备类型）检修作业指导。
2、准备工作准备工作包括工艺告知和检修准备，检修准备包括票据准备，工具准备，材料准备，人员准备；原则是先进行工艺告知，再进行检修准备。
2.1、票据及方案预案准备2.2、工具及机械班台准备2.3、材料备件准备2.4、人员准备2、检修参照标准2.1、石油化工检修规程第3章第4节有关标准（提前学习并落实检查标准）2.2、解决了现场故障（现象），试机无故障（现象）再次出现。
3、检修步骤检修步骤主要是给写明本次专业检修主要步骤及注意事项3.1、3.23.3 4、试机及检查由检修单位与生产厂专业技术人员进行并给出结果，合格后交给生产厂进行使用。
4.1、4.2、5、现场清扫5.1、清点工具、材料、人员、票据、记录，并根据实际形成检修记录、月度备品备件记录、设备缺陷记录5.2、清扫现场、做到工完、料尽、场地清。
6、交付使用交付使用告知，按照专业汇报程序进行。

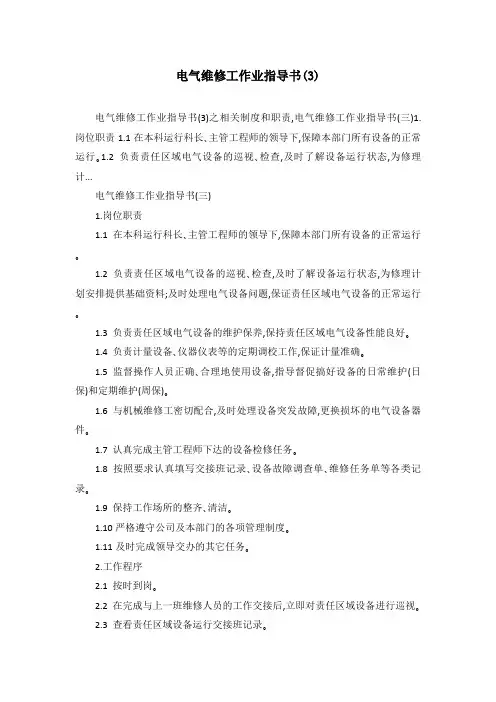

电气维修工作业指导书(3)
电气维修工作业指导书(3)电气维修工作业指导书(3)之相关制度和职责,电气维修工作业指导书(三)1.岗位职责1.1在本科运行科长､主管工程师的领导下,保障本部门所有设备的正常运行｡1.2负责责任区域电气设备的巡视､检查,及时了解设备运行状态,为修理计...电气维修工作业指导书(三)1.岗位职责1.1 在本科运行科长､主管工程师的领导下,保障本部门所有设备的正常运行｡1.2 负责责任区域电气设备的巡视､检查,及时了解设备运行状态,为修理计划安排提供基础资料;及时处理电气设备问题,保证责任区域电气设备的正常运行｡1.3 负责责任区域电气设备的维护保养,保持责任区域电气设备性能良好｡1.4 负责计量设备､仪器仪表等的定期调校工作,保证计量准确｡1.5 监督操作人员正确､合理地使用设备,指导督促搞好设备的日常维护(日保)和定期维护(周保)｡1.6 与机械维修工密切配合,及时处理设备突发故障,更换损坏的电气设备器件｡1.7 认真完成主管工程师下达的设备检修任务｡1.8 按照要求认真填写交接班记录､设备故障调查单､维修任务单等各类记录｡1.9 保持工作场所的整齐､清洁｡1.10严格遵守公司及本部门的各项管理制度｡1.11及时完成领导交办的其它任务｡2.工作程序2.1 按时到岗｡2.2 在完成与上一班维修人员的工作交接后,立即对责任区域设备进行巡视｡2.3 查看责任区域设备运行交接班记录｡2.4 对责任区设备的巡视次数每班不得低于四次｡2.5 发现问题应及时处理,对于处理不了的问题,如缺件､更改电路程序等情况,应立即向主管工程师反映,并做好详细记录｡2.6设备出现故障,应立即带齐工具到故障现场,处理完毕后,在机台正常运行10分钟后方可离开｡2.7如设备出现难以判断的机械､电气相关问题时,应立即会同机械维修工共同进行处理,直至设备正常运行为止｡2.8下班前应认真填写交接班记录,并与下一班电气维修工进行工作交接,如遇较大的设备故障应协同下一班人员共同处理,直至设备正常运行为止｡2.9认真填写制造工程部下发的各种调查记录｡3.安全规程3.1 做好安全用电的普及与宣传工作｡3.2上岗时必须穿绝缘鞋｡3.3设备维修应在设备停机后进行,严禁在设备运转时进行维修作业｡3.4设备维修前,必须先通知相关的运行､操作或其他维修人员,不需电源的维修作业应切断本机电源,并在设备电源处悬挂警示牌｡3.5 维修中需停､送电时应通知相关人员,严格按停､送电程序操作｡3.6 确需带电作业时必需征得主管工程师的同意,并有专人保护方可进行｡3.7 动用电力设备时,应严格按照操作规程办理｡3.8设备维修完毕需试运转前,必须对设备内外进行检查,确保无异物｡同时应警示周围相关人员,确保开机安全｡3.9 不得擅自拆卸设备上的防护装置,维修中必须拆卸时,应在维修结束后立即恢复原位｡3.10维修结束后,应清理现场,确保设备内外､周围地面无废旧零件､紧固件､工具等物品,并保证设备及地面清洁无油污｡3.11维修压力管道､容器时必须卸压后进行,检修完毕后必须进行测漏试验,确认无泄漏方可结束维修作业｡安全保卫工作制度高空作业安全措施食品安全规章制度车工安全操作规程工厂安全卫生规程电气安全管理规程【电气维修工作业指导书(3)】感谢下载此文档。
电气工程维修作业指导书
电气工程维修作业指导书一、维修作业概述电气设备的维修工作是确保其正常运行和延长使用寿命的关键环节。
本指导书旨在提供一套维修作业的准则，以确保维修过程的安全性、高效性和可靠性。
二、安全措施1. 维修人员必须佩戴符合标准的个人防护装备，包括安全帽、防护眼镜、耳塞等。
2. 在进行维修作业之前，确认设备已经断电，并采取合适的断电措施，如拆除保险丝、关闭相应的电源开关。
3. 高压电气设备的维修应由持有相应资质的电工进行，严禁未经授权人员擅自操作。
4. 在维修过程中，严禁使用损坏的或不合格的电工工具，必要时使用绝缘工具。
5. 在维修作业完成后，必须进行设备的功能检查，并确保设备连接正确、绝缘无损伤。
三、维修作业步骤1. 故障诊断：仔细分析设备的故障现象，结合维修记录和设备图纸，确定故障原因。
2. 零部件更换：根据故障诊断结果，使用合适的工具拆卸故障零部件，并更换新的零部件。
注意遵循厂商的维修流程和使用说明，避免人为破坏设备。
3. 接线调试：更换零部件后，按照设备图纸进行正确的接线工作。
在接线调试之前，必须确认设备已经停电，并采取相应的安全措施。
4. 电源接通：在完成接线调试后，将电源重新接通。
注意观察设备运行状态，确保设备运转正常。
5. 功能测试：对维修完成的设备进行全面的功能测试，确保设备各项功能正常。
此步骤可以调整设备参数，以提高设备的性能指标。
四、维修注意事项1. 维修人员在进行维修操作前，必须熟悉设备的技术资料和维修手册，并遵循操作规程。
2. 维修过程中，严禁随意更换设备零部件或私自改动设备结构。
3. 设备维修完成后，必须进行记录和报告，包括维修日期、维修人员、维修内容、更换的零部件等信息，并及时归档。
4. 维修人员需要定期接受技术培训，与相关领域的新技术和新设备保持同步。
五、紧急情况处理1. 在维修过程中，如发现紧急情况，必须立即采取措施确保人身安全，如暂停维修操作、报警求助等。
2. 对于无法在维修现场解决的紧急情况，应及时报告上级，并按照公司预案进行处理。
电气设备维修作业指导书（2）
电气设备维修作业指导书（2）防爆三相交流异步电动机维修、验收作业指导书一维修流程1 范围本指导书规定了防爆电机维修工艺，适用于本厂的防爆电机维修。
2 电机预检外观检查：电机风罩、风叶、接线室等，对其完整情况或缺陷作好详细记录；初检用兆欧表摇测绝缘，检测其性能，初步判断其损害程度（检修或大修）。
必要时，进行空载试验，以确认电机三相电流平衡度、振动、轴承温度等。
3 电机解体拆去风罩和风叶。
再逐项拆除其它零部件（轴承端盖、前、后端盖等），对拆除的零部件应铲清污垢妥善保管；装好拆卸轴承的专用工具，均匀的加热，把轴承拉出，确认并记录型号；套上抽转子的专用工具，将转子从定子膛内抽出，并放置在专用的拖架上；检查定子或转子绕组损坏情况，记录详细数据（电机铭牌、绕组、铁心数据）。
测量并记录定子铁芯内径、转子铁芯外径、与轴承相配端盖内孔、与轴承相配轴颈等尺寸，如有缺陷应及时提出，确定处理方案；4 定子通过直接加热或通电加热法拆除旧绕组，测量线径和记录接法。
根据旧线圈的形状、尺寸和绝缘结构绕制新线圈。
进行软绕组的嵌线。
根据记录数据进行接线。
接线完成后，进行耐压试验，三相电流平衡试验。
耐压试验：新电机标准试验值为：1 000 V+2倍额定电压，最低为1 500 V。
对完全重绕的绕组，采用全值试验电压。
对部分重绕绕组的试验电压值为新电机试验电压值的75％，试验前，对旧的绕组应仔细地清洗并烘干。
对新进电机验收时试验电压应为规定的80％(如认为必要应进一步烘干后进行)。
试验时应从不超过试验电压全值的一半开始，然后均匀地或以每步不超过全值50％逐步增至全值，电压从半值增至全值的时间应不少于10s。
全值试验电压值应符合规定，并维持1 min。
具体试验值如下：耐压试验合格的定子三相接头分别和变压器的三相接头连接，接通电源后，手拿一支一端有旋转铁圈的铁条，放入通电的定子内，如果铁条前端的铁圈能均匀的转动，表明新嵌入的线圈三相电流平衡，否则要重新检查定子内新嵌入线圈的正确性。
10kV电缆线路全线检修标准化作业指导书
人员要求
24
现场所有工作人员（含辅助人员）的身体状况、精神状态应良好。所有作业人员必须具备必要的电气知识，基本掌握本专业作业技能及《电业安全工作规程》的相关知识，并经《电业安全工作规程》考试合格
3.1工作负责人
3.1.1工作负责人必须经公司批准；技能至少达到配电专业中级工及以上水平（或同等技能）。
1
带触电保安器
9
撬棒
根
2
10
兆欧表
块
1
2500V或5000V
11
兆欧表
块
1
500V
12
双臂电桥
只
１
13
干湿度计
只
1
14
导、地线
根
若干
15
临时安全围栏
组
若干
根据现场需要来确定
16
绝缘靴
双
1
17
专用放电棒
根
１
18
绝缘梯
张
1
根据需要
19
绝缘绳
根
2
20
绝缘垫
块
１
5.2消耗性材料
序号
名 称
型号规格
单位
数量
备注
工器具及耗材准备51工器具序号铁丝公斤根据现场需要接地线10kv视线路情况而定验电器10kv10兆欧表2500v或5000v11兆欧表500v12双臂电桥13干湿度计14导地线若干15临时安全围栏若干根据现场需要来确定16绝缘靴17专用放电棒18绝缘梯根据需要19绝缘绳20绝缘垫52消耗性材料序号型号规格单位数量备注砂子公斤100防火胶泥公斤20根据现场需要操作工序及技术要求序号作业内容项目作业方法或标准作业结果备注出发前的准备工作1出发前应根据主要备品备件及消耗性材料表对该工作所使用的材料进行清点检查
AC380V供电制式电气综合控制柜检修作业指导书
AC380V供电制式电⽓综合控制柜检修作业指导书作业指导书AC380V供电制式电⽓综合控制柜检修控制柜检修作业指导书第2步：柜体检修第3步：柜内检修作业流程重要质量标准⽆烧损，安装牢固，各保护值符合图纸要求接线、元器件状态检查劳动防护⽤品穿戴整齐，⼯具准备齐全，设备防护作业要点第1步：⼯前准备劳动防护⽤品齐全，设置禁⽌供电警⽰牌配线、线槽除尘，配体各配件齐全清洁除垢、配体状态检修第4步：完⼯清理清理⼯作场地的⼯具备品，填写作业记录⼯完料尽场地清，填写检修记录安全风险提⽰1. 防⽌误触电，对⾝体造成伤害；2. 防⽌配件脱落造成⼈⾝伤害。
⽬次1.⼯前准备 (1)2.外观检查 (2)3.内部检查 (3)4.柜内电⽓元件检查 (5)5.电器元件安装 (9)6.检查配线绝缘测试 (9)7.填写检修记录 (10)控制柜检修作业指导书类别：E2、E3级检修系统：输配电装置部件：AC380V供电制式综合控制柜AC380V供电制式综合控制柜检修作业指导书适⽤车型：25G、25K等型客车作业⼈员：车辆电⼯作业时间：60~90分钟/辆⼯装⼯具：万⽤表、电笔、尖嘴钳、⽑刷、抹布、螺丝⼑作业材料：作业场所：检修⼤库环境要求：车辆通电、通风，⾃然采光良好操作规程：参考⽂件：1.《中国铁路总公司关于印发〈铁路客车段修规程（试⾏）〉的通知》.铁总运〔2014〕349号2.《中国铁路总公司关于印发〈铁路客车电⽓装置检修规则（试⾏）〉的通知》.铁总运〔2015〕29号3. 中国铁路总公司运输局关于印发《铁路客车交直流断路器热脱扣特性测试要求》的通知（运辆客车函〔2015〕326号）安全防护及注意事项：1.警告——作业者必须穿戴防护⼿套、作业帽、作业服；2.警告——作业时严禁供电。
基本技术要求：1. E2、E3级检修执⾏现车检修，功能试验；2. E3级检修增加项⽬：I、II路供电主接触器分解检修，性能试验；重新安装主断路器、主接触器时，电⽓连接扭矩按附件B执⾏，并涂打防松标记；I、II路供电主断路器、主接触器、空调供电断路器下车性能试验；空调压缩机接触器、客室电加热断路器（隔离开关除外）、客室电加热接触器抽验（各⼀个）下车进⾏性能试验，测试结果不合格，则相应负载的断路器、接触器全部下车测试。
电器检修作业指导书
电器检修作业指导书第一章：引言1.1 作业目的和重要性电器检修是确保电器设备正常运行和安全使用的关键步骤。
定期进行电器检修可以发现和解决电器设备的故障和潜在问题，减少设备故障风险，提高设备的可靠性和使用寿命。
本指导书旨在提供电器检修的步骤和注意事项，帮助员工正确、安全地进行电器检修作业。
1.2 适用范围本指导书适用于各类电器设备的定期检修作业，包括但不限于电动机、控制面板、传感器等。
第二章：检修作业准备2.1 安全措施2.1.1 确保电源已切断并上锁：在进行任何电器检修作业之前，必须确保相关电源已切断，并使用合适的锁定装置锁定电源开关，防止误操作导致的电击或事故。
2.1.2 使用个人防护装备：检修人员在检修作业期间，需佩戴符合安全标准的个人防护装备，如安全眼镜、防护手套、耳塞等。
2.1.3 提供适当的工具和设备：确保检修人员有足够的工具和设备来完成检修作业，并保持其良好的状态。
2.2 检修计划和作业指南在开始检修作业之前，应制定检修计划和作业指南，明确作业的目标、步骤和要求。
检修计划应包括预计作业时间、所需人员和资源等。
2.3 检修区域准备2.3.1 清理和整理检修区域：清理和整理检修区域，确保没有杂物和障碍物，以保证作业的安全和顺利进行。
2.3.2 标识和隔离危险区域：在检修区域周围设置明显的警示标识和隔离措施，以防止未经授权的人员进入危险区域。
第三章：检修作业步骤3.1 设备检查3.1.1 外部检查：检查设备的外观和连接件，确保没有松动或损坏的部分。
检查设备周围或容器内的任何异常情况，如漏水、过热等。
3.1.2 内部检查：如果有必要，打开设备的罩体或面板，检查内部连接和零部件。
检查电缆、电线和绝缘材料的状况，确保没有断裂或老化的情况。
3.2 故障排除如果在检查过程中发现设备故障或异常情况，应采取相应的故障排除措施。
可能的故障排除包括但不限于清洁设备、更换损坏的部件、调整设备参数等。
3.3 维护和保养在完成检查和故障排除后，根据设备的维护手册或指南，进行必要的维护和保养工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电器检修作业指导书示范
文本
In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each
Link To Achieve Risk Control And Planning
某某管理中心
XX年XX月
电器检修作业指导书示范文本
使用指引：此管理制度资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
1公司电工必须受过专业培训并持有劳动部门颁发的操
作证人员，严禁无证进行交流电工作业。
2工作前应详细检查自己所用工具劳保用品(如:专用胶
手套、绝缘钳棒等工具)是否安全可靠，穿戴好必须的防护
用品，以防工作时发生意外。
3 电工作业时用到梯子前要检查其牢固性，使用时要
有专人负责扶稳。
4 维修电器线路需要局部停电时，要在局部总开关上
挂上“有人工作、禁止合闸”的警告牌，防止他人中途送
电。
5 电工高空作业(3m以上)必须按安全作业带，并指定
专人监护。
6 电气操作人员应思想集中，电器线路在未经测电笔确定无电前，应一律视为“有电”，不可用手触摸，不可绝对相信绝缘体，应认为有电操作。
7 工作中所有拆除的电线要处理好，带电线头包好，以防发生触电。
8 所用导线及保险丝，其容量大小必须合乎规定标准，选择开关时必须大于所控制设备的总容量。
9 工作结束后，必须全部工作人员撤离工作地段，拆除警告牌，所有材料、工具、仪表等随之撤离，原有防护装置随时安装好。
10 公司内的变配电系统必须由公司持有合格上岗的电工人员进行操作，操作人员必须熟悉本公司变配电系统接线和线路情况，熟悉供电基本原理。
非经充许其他人严禁操作配电设备。
11 配电屏开关闸刀位置，操作必须在正确位置，每路
开关操作必须有标明“送电”或“空载”铭牌。
不能在带负荷情况下隔离开关及闸刀等开关。
12 变配电操作，必须使用合格的绝缘工具(如绝缘手套、绝缘鞋、护目镜等)，必须有两人以上同时在场，在监护情况下方能操作。
13 停止供电操作时，一般仅切断低压端线路开关。
如果因故或检修等特殊情况下，必须要停止供电运行时，必须按如下程序操作：
●首先切断低压分路开关；
●切断低压总开关；
●切断高压总开关节
14 送电操作前，要与用电的有关人员联系，确认能够送电后方可送电，必须认真检查各配电网装置是否正常，确认正确无误后，按如下操程序操作：
●合高压隔离开关；
●合低压总开关；
●合低压分路开；
送电后，应在开关前逗留五分钟，监视系统内外是否有异常，一量发生异常情况，必须按停电程序顺序迅速停电。
送电后，应监听变压器的声音，注意温升和仪表指示是否正常。
15配电系统操作人员要与供电管理部门保持密切联系，每年对系统时行一次测定工作，每年雨季前后，要对配电间环境和变配电设备进行经常性的全面检查。
结合变配电系统维护检修规程，对送电全面检查。
结合变配电系统维护检修规程，对送电运行情况和问题，定期做好登记和记录工作。
