振动公式的推导

合集下载

《阻尼和振动公式》课件

《阻尼和振动公式》课件

线性阻尼的数学模型通常表示为: y''(t) + 2*zeta*omega*y'(t) +
omega^2*y(t) = 0,其中 y(t) 是振动 位移,zeta 是阻尼比,omega 是无阻
尼自然频率。
该模型描述了阻尼振动的基本特征,即 线性阻尼适用于描述大多数物理系统的
振幅随时间衰减的现象。
阻尼行为。
故障诊断与预测
通过监测机械设备的振动数据,结合振动公式,可以对设备故障进 行诊断和预测,及时发现潜在问题,提高设备维护效率。
在航空航天中的应用
1 2 3
飞行器稳定性分析
航空航天领域的飞行器在飞行过程中会受到各种 气动力的作用,振动公式的应用可以帮助分析飞 行器的稳定性。
结构强度与疲劳寿命评估
航空航天器的结构和零部件在长期使用过程中会 受到疲劳损伤,振动公式的应用可以评估结构的 强度和疲劳寿命。
受迫振动
当物体受到周期性外力作用时, 会产生受迫振动。受迫振动公式 的推导基于牛顿第二定律和周期
性外力模型。
多自由度系统的振动公式推导
多自由度系统
当一个物体有多个自由度时,其运动可以用多个振动公式 的组合来表示。多自由度系统的振动公式推导基于牛顿第 二定律和多自由度系统模型。
耦合振动
当多个自由度之间存在耦合作用时,其振动规律更为复杂 。耦合振动公式的推导需要考虑各自由度之间的相互作用 。
实验步骤与操作
步骤一
准备实验器材,包括振动平台、 阻尼器、测量仪器等。
步骤三
启动振动平台,记录物体在不同 阻尼条件下的振动情况。
步骤二
将待测物体放置在振动平台上, 调整阻尼器以模拟不同阻尼情况 。

振动试验常用公式

振动试验常用公式

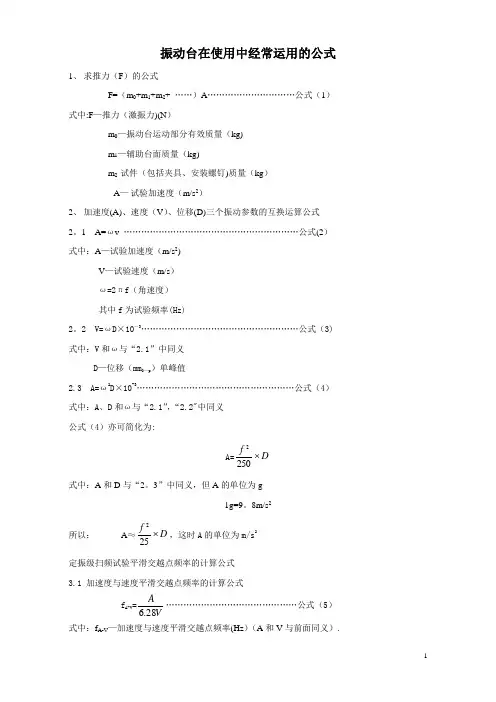

振动台在使用中经常运用的公式1、 求推力(F )的公式F=(m 0+m 1+m 2+ ……)A …………………………公式(1) 式中:F —推力(激振力)(N )m 0—振动台运动部分有效质量(kg) m 1—辅助台面质量(kg)m 2-试件(包括夹具、安装螺钉)质量(kg )A — 试验加速度(m/s 2)2、 加速度(A)、速度(V )、位移(D)三个振动参数的互换运算公式 2。

1 A=ωv ……………………………………………………公式(2) 式中:A —试验加速度(m/s 2)V —试验速度(m/s ) ω=2πf (角速度) 其中f 为试验频率(Hz)2。

2 V=ωD ×10—3………………………………………………公式(3) 式中:V 和ω与“2.1”中同义D —位移(mm 0—p )单峰值2.3 A=ω2D ×10-3………………………………………………公式(4) 式中:A 、D 和ω与“2.1”,“2.2"中同义 公式(4)亦可简化为:A=D f ⨯2502式中:A 和D 与“2。

3”中同义,但A 的单位为g1g=9。

8m/s 2所以: A ≈D f ⨯252,这时A 的单位为m/s 2 定振级扫频试验平滑交越点频率的计算公式 3.1 加速度与速度平滑交越点频率的计算公式f A-V =VA28.6………………………………………公式(5)式中:f A-V —加速度与速度平滑交越点频率(Hz )(A 和V 与前面同义).3。

2 速度与位移平滑交越点频率的计算公式DV f DV 28.6103⨯=-…………………………………公式(6) 式中:D V f -—加速度与速度平滑交越点频率(Hz)(V 和D 与前面同义)。

3。

3 加速度与位移平滑交越点频率的计算公式f A-D =DA ⨯⨯23)2(10π……………………………………公式(7)式中:f A-D — 加速度与位移平滑交越点频率(Hz ),(A 和D 与前面同义)。

振动计算力学公式

振动计算力学公式

振动台力学公式1、 求推力(F )的公式F=(m 0+m 1+m 2+ ……)A …………………………公式(1)式中:F —推力(激振力)(N )m 0—振动台运动部分有效质量(kg )m 1—辅助台面质量(kg )m 2—试件(包括夹具、安装螺钉)质量(kg )A — 试验加速度(m/s 2)2、 加速度(A )、速度(V )、位移(D )三个振动参数的互换运算公式2.1 A=ωv ……………………………………………………公式(2)式中:A —试验加速度(m/s 2)V —试验速度(m/s )ω=2πf (角速度)其中f 为试验频率(Hz )2.2 V=ωD ×10-3………………………………………………公式(3)式中:V 和ω与“2.1”中同义D —位移(mm 0-p )单峰值2.3 A=ω2D ×10-3 ………………………………………………公式(4)式中:A 、D 和ω与“2.1”,“2.2”中同义公式(4)亦可简化为: A=D f ⨯2502式中:A 和D 与“2.3”中同义,但A 的单位为g1g=9.8m/s 2所以: A ≈D f ⨯252,这时A 的单位为m/s 2 定振级扫频试验平滑交越点频率的计算公式3.1 加速度与速度平滑交越点频率的计算公式f A-V =VA 28.6 ………………………………………公式(5) 式中:f A-V —加速度与速度平滑交越点频率(Hz )(A 和V 与前面同义)。

3.2 速度与位移平滑交越点频率的计算公式DV f D V 28.6103⨯=- …………………………………公式(6) 式中:D V f -—加速度与速度平滑交越点频率(Hz )(V 和D 与前面同义)。

3.3 加速度与位移平滑交越点频率的计算公式f A-D =DA ⨯⨯23)2(10π ……………………………………公式(7) 式中:f A-D — 加速度与位移平滑交越点频率(Hz ),(A 和D 与前面同义)。

振动的合成公式

振动的合成公式

振动的合成公式摘要:1.振动的合成公式的概述2.振动的合成公式的推导过程3.振动的合成公式的应用4.振动的合成公式的局限性和展望正文:1.振动的合成公式的概述振动的合成公式,是物理学中描述两个或多个正弦波相互叠加时,其合成振动的振幅和相位等特性的数学公式。

在许多实际问题中,例如声波、电磁波、机械振动等领域,合成公式都有着重要的应用价值。

2.振动的合成公式的推导过程假设有两个同频率的正弦波,其表达式分别为:y1 = A1 * sin(ωt + φ1)y2 = A2 * sin(ωt + φ2)其中,A1 和A2 分别为两个正弦波的振幅,ω为角频率,t 为时间,φ1 和φ2 为初相位。

当两个正弦波叠加时,其合成振动的表达式为:y = y1 + y2 = A1 * sin(ωt + φ1) + A2 * sin(ωt + φ2)通过三角函数的和差公式,可以将上式化简为:y = √(A1^2 + A2^2 + 2 * A1 * A2 * cos(φ1 - φ2)) * sin(ωt + φ)其中,φ为合成正弦波的初相位,其表达式为:φ= arctan((A2 * sin(φ2) - A1 * sin(φ1)) / (A2 * cos(φ2) + A1 * cos(φ1)))3.振动的合成公式的应用振动的合成公式在许多领域都有着广泛的应用,例如:(1)在声波传播中,合成公式可以用来计算两个声源发出的声波叠加后的声场分布。

(2)在信号处理中,合成公式可以用来合成复杂的波形,或者将复杂的波形分解为简单的正弦波。

(3)在机械振动中,合成公式可以用来计算多个振动源引起的振动响应,从而优化机械结构设计,减小振动。

4.振动的合成公式的局限性和展望虽然振动的合成公式在许多领域都有着重要的应用,但它也有一定的局限性,例如它仅适用于同频率的正弦波。

对于非同频率的波,或者具有更复杂数学形式的波,合成公式就无法适用。

弦振动频率计算公式推导

弦振动频率计算公式推导

弦振动频率计算公式推导全文共四篇示例,供读者参考第一篇示例:弦振动频率是指弦在振动时产生的频率,它是弦的长度、材质、张力等因素共同作用的结果。

在物理学中,弦振动频率的计算是一个重要的问题,它可以帮助我们了解弦的振动特性以及音乐乐器的原理。

为了计算弦的振动频率,我们需要首先推导出弦振动频率的计算公式。

在这里,我们将通过弦的基本原理和波动方程来推导这个公式。

我们假设一根长度为L、质量为m的弦被拉紧,并在两端固定。

弦上的振动可以被描述为横波传播,其波速v可以用张力T和线密度μ来表示:v = √(T/μ)弦的振动频率f可以用波速v和波长λ来表示:f = v/λ我们知道波长λ与弦的长度L有关系:其中n为弦的振动模态数。

当n=1时,弦的整数倍分之一波长的振动称为基频振动,也称为第一次共振;当n=2时,弦的整数倍分之二波长的振动称为第二次共振,如此类推。

将λ带入频率计算公式中,得到:将波速v的公式代入,得到:f = (1/2L)√(T/μ) * n这就是弦振动频率的计算公式。

从这个公式可以看出,弦振动频率与弦的长度L、张力T、线密度μ以及振动模态数n有关。

当我们改变这些参数时,弦的振动频率也会相应改变。

通过这个公式,我们可以更好地理解弦的振动特性,并且可以应用于乐器的设计和制作中。

通过调节张力和长度,可以改变乐器的音调,使得音乐更加美妙动听。

弦振动频率的计算公式是一个重要的物理公式,它可以帮助我们理解弦的振动原理和音乐乐器的工作原理。

希望通过本文的介绍,读者能够更加深入地了解弦振动频率的计算方法,并且能够应用于实际问题中。

【这是我对于弦振动频率计算公式的一些理解,希望能够对您有所帮助。

】第二篇示例:弦振动是物理学中常见的一种现象,例如吉他、小提琴等乐器中的琴弦就是一种典型的弦振动系统。

在弦振动中,弦线上的每一个微小的部分都在进行横向振动,形成一系列波动。

而弦振动的频率则是指每秒钟弦线振动的次数,是描述弦振动特性的重要参数之一。

共振时候最大振幅 公式

共振时候最大振幅 公式

共振时候最大振幅公式

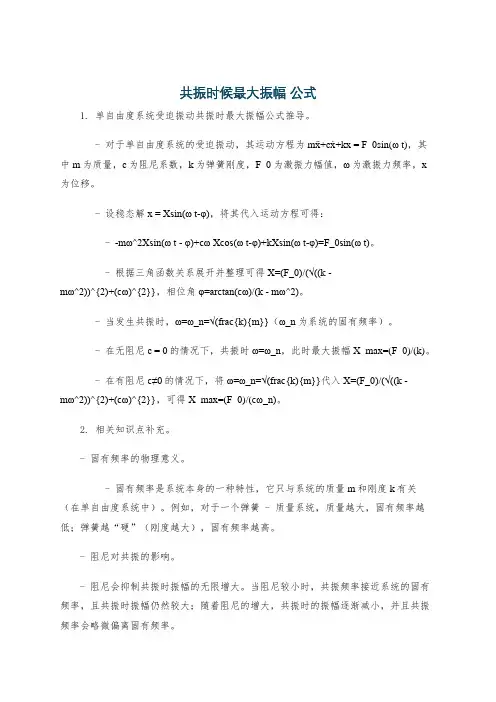

1. 单自由度系统受迫振动共振时最大振幅公式推导。

- 对于单自由度系统的受迫振动,其运动方程为m ẍ+c ẋ+kx = F_0sin(ω t),其中m为质量,c为阻尼系数,k为弹簧刚度,F_0为激振力幅值,ω为激振力频率,x 为位移。

- 设稳态解x = Xsin(ω t-φ),将其代入运动方程可得:
- -mω^2Xsin(ω t - φ)+cω Xcos(ω t-φ)+kXsin(ω t-φ)=F_0sin(ω t)。

- 根据三角函数关系展开并整理可得X=(F_0)/(√((k -
mω^2))^{2)+(cω)^{2}},相位角φ=arctan(cω)/(k - mω^2)。

- 当发生共振时,ω=ω_n=√(frac{k){m}}(ω_n为系统的固有频率)。

- 在无阻尼c = 0的情况下,共振时ω=ω_n,此时最大振幅X_max=(F_0)/(k)。

- 在有阻尼c≠0的情况下,将ω=ω_n=√(frac{k){m}}代入X=(F_0)/(√((k -
mω^2))^{2)+(cω)^{2}},可得X_max=(F_0)/(cω_n)。

2. 相关知识点补充。

- 固有频率的物理意义。

- 固有频率是系统本身的一种特性,它只与系统的质量m和刚度k有关(在单自由度系统中)。

例如,对于一个弹簧 - 质量系统,质量越大,固有频率越低;弹簧越“硬”(刚度越大),固有频率越高。

- 阻尼对共振的影响。

- 阻尼会抑制共振时振幅的无限增大。

当阻尼较小时,共振频率接近系统的固有频率,且共振时振幅仍然较大;随着阻尼的增大,共振时的振幅逐渐减小,并且共振频率会略微偏离固有频率。

振动的起振时间计算公式

振动的起振时间计算公式振动是物体围绕其平衡位置来回运动的现象,它是自然界中普遍存在的一种运动形式。

在工程和科学领域中,我们经常需要对振动进行分析和计算,以便设计和优化各种结构和设备。

振动的起振时间是指物体从静止状态开始振动所需的时间,它是一个重要的参数,影响着振动的稳定性和性能。

在本文中,我们将介绍振动的起振时间计算公式,并探讨其在实际工程中的应用。

首先,我们来看一下振动的起振时间是如何定义的。

振动的起振时间可以理解为物体从静止状态开始振动所需的时间,它通常用来描述振动系统的动态特性。

在实际工程中,我们经常需要对振动的起振时间进行计算,以便评估系统的稳定性和性能。

振动的起振时间与振动系统的刚度、阻尼和质量等因素密切相关,因此需要通过合适的计算公式来进行分析。

振动的起振时间计算公式通常基于振动系统的动力学方程和初始条件,其中包括初始位移、初始速度和初始加速度等参数。

在一般情况下,振动系统的动力学方程可以表示为:mx''(t) + cx'(t) + kx(t) = F(t)。

其中,m是系统的质量,c是系统的阻尼系数,k是系统的刚度,x(t)是系统的位移函数,F(t)是外力函数。

通过对动力学方程进行求解,我们可以得到振动系统的位移函数x(t),从而可以计算出振动的起振时间。

在实际工程中,振动系统的动力学方程通常较为复杂,因此需要借助数值计算方法来求解。

对于简单的线性振动系统,我们可以采用常见的数值积分方法,如欧拉法、中点法和四阶Runge-Kutta法等,来求解动力学方程,并计算出振动的起振时间。

对于复杂的非线性振动系统,我们则需要借助专业的数值模拟软件,如ANSYS、ABAQUS和COMSOL等,来进行求解和分析。

除了数值计算方法外,我们还可以通过理论分析来推导振动的起振时间计算公式。

对于简单的单自由度振动系统,我们可以利用系统的特征频率和阻尼比等参数,推导出振动的起振时间与系统参数之间的关系。

机械振动公式总结

机械振动公式总结机械振动是指物体在受到外力或其他作用下发生的周期性运动。

在研究机械振动时,我们可以利用一些振动公式来描述和分析振动现象。

本文将对机械振动的一些常用公式进行总结和介绍。

1. 振动的基本特征在研究机械振动时,我们常常关注以下几个基本特征:(1) 振动的周期(T):振动一个完整的往复运动所需要的时间。

(2) 振动的频率(f):单位时间内振动的次数,即频率的倒数为周期。

(3) 振幅(A):振动物体从平衡位置最大偏离的距离。

2. 简谐振动公式简谐振动是指振动物体在受到恢复力作用下,其加速度与位移成正比的振动。

简谐振动的公式如下:x(t) = A * sin(ωt + φ)其中,x(t)为时刻t时的位移,A为振幅,ω为角频率,φ为初相位。

3. 简谐振动的频率和周期简谐振动的频率和周期之间存在如下关系:f = 1 / T = ω / 2π其中,f为频率,T为周期,ω为角频率。

4. 简谐振动的角频率与弹性系数和质量的关系对于简谐振动的弹簧振子,角频率与弹性系数k和质量m之间存在如下关系:ω = √(k / m)其中,ω为角频率,k为弹性系数,m为质量。

5. 非简谐振动的公式非简谐振动是指振动物体在受到非线性恢复力作用下的振动。

非简谐振动的公式通常较复杂,常用的一种非简谐振动公式是Duffing 方程:m * x'' + c * x' + k * x + β * x^3 = F0 * cos(ωt)其中,m为质量,x为位移,c为阻尼系数,k为弹性系数,β为非线性系数,F0为驱动力的振幅,ω为驱动力的角频率。

6. 驱动力频率与振动响应在非简谐振动中,驱动力的频率与振动物体的响应存在关系。

当驱动力的频率接近振动系统的固有频率时,振动响应最大。

这个现象称为共振。

共振频率的计算公式如下:ωr = √(k / m)其中,ωr为共振频率,k为弹性系数,m为质量。

7. 多自由度振动的公式多自由度振动是指振动系统中存在多个自由度的振动。

振动计算力学公式

振动台力学公式1、 求推力(F )的公式F=(m 0+m 1+m 2+ ……)A …………………………公式(1)式中:F —推力(激振力)(N )m 0—振动台运动部分有效质量(kg )m 1—辅助台面质量(kg )m 2—试件(包括夹具、安装螺钉)质量(kg )A — 试验加速度(m/s 2)2、 加速度(A )、速度(V )、位移(D )三个振动参数的互换运算公式2.1 A=ωv ……………………………………………………公式(2)式中:A —试验加速度(m/s 2)V —试验速度(m/s )ω=2πf (角速度)其中f 为试验频率(Hz )2.2 V=ωD ×10-3………………………………………………公式(3)式中:V 和ω与“2.1”中同义D —位移(mm 0-p )单峰值2.3 A=ω2D ×10-3 ………………………………………………公式(4)式中:A 、D 和ω与“2.1”,“2.2”中同义公式(4)亦可简化为: A=D f ⨯2502式中:A 和D 与“2.3”中同义,但A 的单位为g1g=9.8m/s 2所以: A ≈D f ⨯252,这时A 的单位为m/s 2 定振级扫频试验平滑交越点频率的计算公式3.1 加速度与速度平滑交越点频率的计算公式f A-V =VA 28.6 ………………………………………公式(5) 式中:f A-V —加速度与速度平滑交越点频率(Hz )(A 和V 与前面同义)。

3.2 速度与位移平滑交越点频率的计算公式DV f D V 28.6103⨯=- …………………………………公式(6) 式中:D V f -—加速度与速度平滑交越点频率(Hz )(V 和D 与前面同义)。

3.3 加速度与位移平滑交越点频率的计算公式f A-D =DA ⨯⨯23)2(10π ……………………………………公式(7) 式中:f A-D — 加速度与位移平滑交越点频率(Hz ),(A 和D 与前面同义)。

振动试验常用公式

振动试验常用公式集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#振动台在使用中经常运用的公式1、求推力(F )的公式F=(m 0+m 1+m 2+ ……)A …………………………公式(1) 式中:F —推力(激振力)(N )m 0—振动台运动部分有效质量(kg ) m 1—辅助台面质量(kg )m 2—试件(包括夹具、安装螺钉)质量(kg )A —试验加速度(m/s 2)2、加速度(A )、速度(V )、位移(D )三个振动参数的互换运算公式 A=ωv ……………………………………………………公式(2) 式中:A —试验加速度(m/s 2)V —试验速度(m/s ) ω=2πf (角速度) 其中f 为试验频率(Hz )V=ωD ×10-3 ………………………………………………公式(3) 式中:V 和ω与“”中同义D —位移(mm 0-p )单峰值A=ω2D ×10-3 ………………………………………………公式(4) 式中:A 、D 和ω与“”,“”中同义 公式(4)亦可简化为:A=D f 2502式中:A 和D 与“”中同义,但A 的单位为g1g=s 2所以: A ≈D f ⨯252,这时A 的单位为m/s 2 定振级扫频试验平滑交越点频率的计算公式 加速度与速度平滑交越点频率的计算公式f A-V =VA28.6 ………………………………………公式(5) 式中:f A-V —加速度与速度平滑交越点频率(Hz )(A 和V 与前面同义)。

速度与位移平滑交越点频率的计算公式DV f DV 28.6103⨯=- …………………………………公式(6) 式中:D V f -—加速度与速度平滑交越点频率(Hz )(V 和D 与前面同义)。

加速度与位移平滑交越点频率的计算公式f A-D =DA ⨯⨯23)2(10π ……………………………………公式(7)式中:f A-D — 加速度与位移平滑交越点频率(Hz ),(A 和D 与前面同义)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

地铁振动预测主要有两种方法。

一种是利用有限元建模进行计算,这样的结果比较准确。

一种是参考国内外有关资料和研究成果,采用经验公式,结合项目工程技术条件,进行振动环境影响预测和评价。

利用有限元建模虽然精确,但是操作复杂,专业性较高,对于没有专业知识做铺垫的学生来说还是有一定难度的,难免不在运算过程中出差错,导致最终结果严重偏离实际。

而利用经验公式,虽然精确度没有有限元高,但是在预测过程中不容易出错,基本上都能适用于苏州轨道交通的预测,所以也不用太担心结果不准确这个问题。

综上,我们小组选择采用以经验公式为主,结合项目工程技术条件来进行振动环境影响的预测和评价。

经验公式有多种,如何找到适合我们预测和评估苏州轨道交通一号线的经验公式也是我们所面临的一个难题。

适用范围较广的一下经验公式几种:
1:VL Z10=VL Z0+△L t+△L s+△L r+△L a +△L p+△L c+△L s t+(△L b )(式7-1-1)
式中:VL Z10——建筑物室外(内)地面垂向Z振级,dB;
VL Z0——振动源强值,dB;
△L t——车辆轴重修正值,dB;
△L s——列车运行速度修正值,dB;
△L r——轮轨条件修正值,dB;
△L p——道床、扣件修正值,dB;
△L c——隧道结构形式修正值,dB;
△L st——传播衰减修正值,dB;
△L b——建筑物类型修正值,dB。

2:铁路环境振动VL Z的基本预测计算公式:
:VL Z=Σ(VL Z0,i+C i)/n (式7-1-2)
式中:VL Z0
,i
—参考振动级,列车通过时段的最大Z计权振动级,dB;C i—第i 类列车的振动修正项,dB;n—列车通过的列数。

振动修正项C i按式7-1-3计算
C i= C V+C W+C L+C R+C G+C D+C B(式7-1-3)
式中C
V —速度修正,dB;C
W
—轴重修正,dB;C
L
—线路类型修正,dB;C
R
—轨道
类型修正,dB;C
G —地质修正,dB;C
D
—距离修正,dB;C
B
—建筑物类型修正,
dB;
3:VL Z=88-3.48KR+20log(v/65)-20logr+0.92(V/Q) (式7-1-4)
4:VL Z=88-13.9KR+20log(v/65)-20logr+0.92(V/Q) (式7-1-5)
:式中R=√(H2+r2),H为测点到隧道顶的距离(m),r为测点到隧道外壁的水平净距(m);V—列车速度(km/h);K—与地质相关的阻尼因子;Q—轨道平面曲率半径。

但是对于式7-1-2,求出的是整条线路的平均值,虽然也能很好的反映出二号线的振级,但是却不能确定出某一个特定的点的振级是否超出了国家标准,会留有很大的隐患,因此不采用。

对于式7-1-4和式7-1-5,它们的应用是有很大的要求的,即整个线路转弯较多,隧道振级增加的幅度远大于是振级减小的因素。

因此也不适宜采用。

综合开来只有式7-1-1最符合苏州轨道二号线的预测计算。

所以以下的各种公式和计算都基于式7-1-1。

(1)各项预测参数的确定:
1)振动源强VL Z0
VL Z0 =80.2 dB
2)其它预测参数
①车辆轴重修正(△L t)
△L t=20lg(W1/W0)(式7-2)式中:W1——本工程车辆轴重,14t;
W0——上海地铁一号线车辆轴重,14t。

即车辆轴重修正值△L t=0。

②载客量修正(△L a)
图地下线路列车载客量变化引起的自由场地振动峰值衰减曲线
表列车不同载客量定义
列车载客量对其引起的地面振动的影响从图中列车载客量对地面振动的影
响关系图中可以看出,以不同载客量时列车引起的地面振动与空车时列车引起
的地面振动的差值作为因变量,载客量为自变量,其关系为
△L a =0.098+0.011A w,
式中:△L a——不同载客量与空车时引起的地面振动差值,dB;
A w——,为载客量,人;
前面的系数0.01为与地基土性质相关的量,对应的是标准地基土性质。

③列车运行速度修正(△L
s

在常规速度下(20~100km/h),振动速度修正量ΔLs为:
△L
s =20lg(v/v
)(式7-3)
式中:v——本工程列车实际运行速度;根据行车专业提供的运行速度曲线
图,确定各敏感点处的速度。

v
——源强速度即基准速度,35km/h。

v
是源强速度,由苏州市轨道交通一号线环评报批稿可知,整条苏州轻轨一号
线只有在中央公园处测量了振源强度,所以v
应是列车在经过中央公园处的速度。

此处的速度只能取通过中央公园的平均速度。

中央公园的上一站东环路到中央公园的下一站星海广场相距大约2.32km,而通过这两个区间的实践为4min,
由此可以计算出源强速度v
=35km/h。

④轮轨条件修正(△L r)
隧道振动的大小与轮轨条件也有很大关系,车轮与钢轨表面的粗糙不平、
波纹状磨损等可使振动频率高频成分增加,一般Z振级可按增加2~5dB考虑。

本次评价轮轨条件按60kg/m焊接长钢轨,车轮圆整、钢轨顶面平顺考虑,则
L r=0。

⑤道床、扣件修正(△L p)
一般轨道刚性越低,质量越大,轨下振级越小,由于目前国内轨道交通线路采用的钢轨类型相同(均为60kg/m钢轨),轨道结构对振动的影响主要体现在道床结构、扣件类型的选取上。

表7.3-2中列出了不同轨道结构的振动修正值ΔL p。

表7.3-2 不同轨道结构的振动修正值ΔL
⑥隧道结构修正(△L c)
不同隧道结构振动修正量可按表7.3-3确定。

本工程设计起点(DK0+000)~苏州高速站站出站(DK1+700)、阳澄湖中路站出站(DK8+270)~齐门北大街站(DK9+721)采用明挖矩形隧道结构,即△L c =+1;齐门北大街站(DK9+721)~终点(DK25+918)采用单圆盾构结构,即△L c =0。

表7.3-3 不同隧道结构振动修正量△L
⑦距离衰减及介质吸收(△L st)
振动能量随距离扩散而引起衰减,其衰减规律受地质条件的影响,因不同
地区的地质条件存在差异,经验公式为
△L st =Klg (R/R 0)+JR 。

R ——预测点到振动源的距离 R 0——参考距离; K ——距离衰减系数 J ——阻尼吸收系数。

轨道交通地下段的振动类比测试是在上海地铁1号线完成的,上海一号线地层地质为人工填土、粘土和砂土,地面为泥土地,与苏州相似,具有可比性,
经测试上海地铁1号线用地面实测振动衰减数据拟合曲线,其距离衰减系数K 为9.6,地层内部阻尼因子定为λ,其引起的阻尼衰减系数J 为2.1λ。

式中:VL Z —地下段沿线两侧环境振动铅垂向Z 振级(dB ); X —水平衰减距离(m )
H —隧道钢轨顶至地面的距离(m );
λ—地层内部阻尼因子,见表6—4。

表6—4 地层阻尼因子
阻尼衰减可以通过阻尼因子λ来调节,苏州地层属于粘土类,近似取λ为0.1.
⑧不同建筑物类型修正(△L b )
不同地面建筑物对振动的响应是不同的。

一般而言,质量大、基础好的钢
2
2221.2lg 6.9Lst △X H X H +-+-=λ
筋混凝土框架建筑(楼层在8~10层以上)对振动有较大的衰减的建筑物称为Ⅰ类;基础一般的砖混结构楼房(楼高3~8层或质量较好的平房、2~3层住宅)称为Ⅱ类;基础较差的低矮、陈旧建筑或轻质、砖木结构房屋,其自身振频率接近于地表,受激励后易产生共振,对振动产生放大作用的建筑物称为Ⅲ类。

表7.3-4 不同建筑物类型的振动修正值ΔL单位:dB
(2)根据上述地铁振动源强、预测模式、预测条件和预测参数,确定本工程区间隧道运营期环境振动预测的经验公式:。
