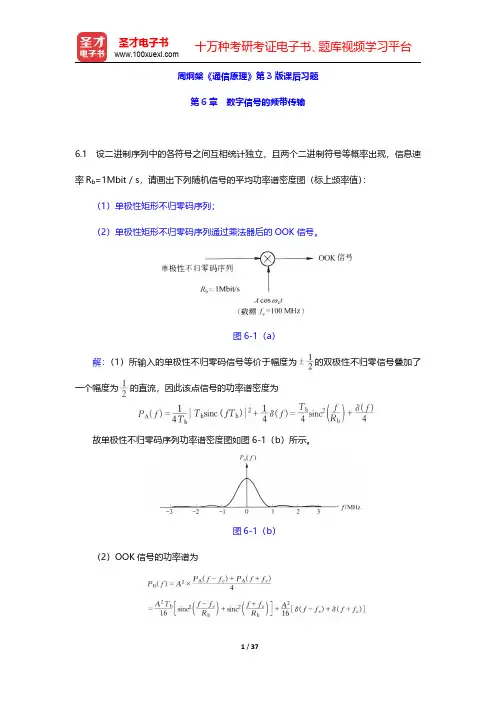

周炯槃《通信原理》第3版课后习题第6章数字信号的频带传输6.1设二进制序列中的各符号之间互相统计独立，且两个二进制符号等概率出现，信息速率R b=1Mbit／s，请画出下列随机信号的平均功率谱密度图（标上频率值）：（1）单极性矩形不归零码序列；（2）单极性矩形不归零码序列通过乘法器后的OOK信号。
图6-1（a）解：（1）所输入的单极性不归零码信号等价于幅度为的双极性不归零信号叠加了一个幅度为的直流，因此该点信号的功率谱密度为故单极性不归零码序列功率谱密度图如图6-1（b）所示。
图6-1（b）（2）OOK信号的功率谱为OOK信号功率谱密度图如图6-1（c）所示。
图6-1（c）6.2二进制OOK数字通信系统OOK信号在信道传输中受到加性白高斯噪声n w（t）的干扰，加性噪声的均值为0，双边功率谱密度为，接收带通滤波器的带宽为B（B足够宽），滤波后的接收信号为（1）请画出相干解调框图（含载波提取电路及时钟提取电路）；（2）请推导出它的平均误比特率计算公式[设s1（t）与s2（t）等概率出现]。
解：（1）最佳相干接收机框图如图6-2（a）所示。
图6-2（a）最佳非相干接收机框图如图6-2（b）所示，其中带通滤波器的复包络和s1（t）除去一个任意的相位外，是匹配关系。
这个任意的相位表明接收机无需已知发送信号的相位，这一点就是非相干的体现。
图6-2（b）（2）最佳相干发送s1（t）时抽样值Z是0均值高斯随机变量，其方差为因此Z～N（0，σ2），故发送s2（t）时同理可得s1（t）与s2（t）等概出现，故最佳门限V T是p1（y）＝p2（y）的解，可得故平均误比特率为最佳非相干s1（t）的复包络是设带通滤波器的冲激响应是h（t），其复包络是h L（t），则带通滤波器的等效基带冲激响应是因此其中θ是体现非相干的一个任意相移。
s1（t）通过带通滤波器后的复包络是在最佳取样时刻的输出是白高斯噪声通过带通滤波器的输出是窄带高斯噪声，其复包络为其方差为包络检波器在采样点的输出是其中，与和的方差是。
