单层工业厂房独立基础
单层工业厂房结构安装工程课程设计[003]
![单层工业厂房结构安装工程课程设计[003]](https://img.taocdn.com/s3/m/bfe05353bb1aa8114431b90d6c85ec3a87c28bc4.png)
.
4
b.直吊绑扎法
（a）柱翻身绑扎法；（b）柱直吊绑扎法
.
5
2)柱子的吊升:柱子的吊升方法，根据柱子的重量、现场预制构 件情况和起重机性能而定，按起重机的数量可分为单机起吊和 双机抬吊；按吊装方法分为旋转法和滑行法。
采用单机吊装时一般采用旋转法和滑行法。
图3 旋转法吊柱示意图
（a）旋转过程.；（b）平面布置
图10 柱子的纵向布置
.
14
（3）屋架的平面布置 为便于吊装，屋架一般在跨内叠层预制，每叠3～4榀。 布置的方式有：正面斜向布置、正反斜向布置、正反纵向 布置，优先考虑采用正面斜向布置。
1）屋架布置时要考虑抽管和穿筋长度；
一端抽管留出长度L+3 m；两端抽管留出长度L/2+3 m。
2）屋架布置时不要和就位位置相干扰。
.
24
图15 数解法求最小起重臂长
.
25
为了求得最小杆长，可对上式进行微分，并令 :
dL da
0
得： a arctg3 h f g
将 值代入上式，即可得出所需起重臂的最小长度L 。 据此，选用适当的起重臂长，然后根据实际采用的L及
值，计算出起重半径 RFLcoas
F－起重机回转中心至起重臂底脚的距离。
劳动量可按下式计算：P=QH或P=Q/S Q—工程量； H—时间定额； S—产量定额 例：需进行吊装24根砼柱，计算其施工持续时间。 解：查定额构件重50KN，其安装定额为0.2/46，则需要的 劳动量为：24Χ0.2=4.8工日 每天需要人数为：0.2Χ46=9.2人 施工持续天数为：t =4.8/9.2=0.521天
.
22
图14 起重机的起重高度
独立基础最小高度及合理台阶尺寸的计算确定
收稿日期:2005-01-07作者简介:吴能森(1964-),男,福建福清人,副教授,博士,从事基础工程、路基工程及建筑结构研究。
文章编号:1007-6743(2005)02-0034-03独立基础最小高度及合理台阶尺寸的计算确定吴能森1,林 舟2(1.福建农林大学交通学院,福州 350002;2.福建信息职业技术学院建筑工程系,福州 350003)摘要:根据规范要求,推导了独立基础最小有效高度的计算公式,经系数化处理,形式十分简单,并将其中的尺寸影响系数制成表格,便于设计时快速查用。
经算例验证,本文的公式及表格用于确定基础最小高度及合理的台阶尺寸,方便、快速、有效。
关键词:独立基础;最小高度;合理尺寸中图分类号:TU470 文献标识码:A 独立基础的设计首先是确定基础高度及阶梯尺寸,常规设计时采用试算法,即先按经验假定基础高度,得到基础的有效高度,然后进行基础混凝土的冲切承载力验算,直至抗冲切力稍大于冲切力为止。
要得到基础的最小高度及合理的台阶尺寸,往往需要多次的试算,尤其对初学者或缺乏经验者来说,试算法的工作量就更大。
由于冲切承载力的验算过程较烦琐,在工程设计时,设计者通常会假定偏大的基础高度,使验算通过即可,而不再进行优化试算求基础最小高度。
阶梯形独立基础台阶尺寸的确定更是如此。
基础高度及阶梯尺寸直接关系到基础的工程量,影响工程造价。
在沿海软土地区,通常浅基础以地表硬壳层为持力层,因此为满足软弱下卧层承载力要求和控制沉降,须最大限度地减小基础高度,做到/宽基浅埋0。
可见,寻求简单快速地确定基础最小高度及合理的台阶尺寸意义重大。
本文的工作旨在规范要求的基础上,求得形式简单且便于应用的计算公式及表格,使独立基础设计达到准确、快速、经济合理。
1规范要求矩形独立基础在柱荷载作用下,如果基础高度或阶梯高度不足,一般先沿柱或台阶短边一侧发生冲切破坏,因此规范[1]要求F 1[0.7B hp f 1b m h 0(1)式(1)右边部分为混凝土抗冲切力,左边部分为冲切力F 1=p j A 1(2)式中B h p )受冲切承载力截面影响系数,当基础高度h [800mm 时取1.0,当h \2000mm 时取0.9,其间按线性内插取用;f t )混凝土轴心抗拉强度设计值;b m )冲切破坏锥体上、下边长b t 、b b 的平均值;h 0)基础有效高度;A l )冲切力作用面积,见图1(b )及图1(c );p j )相应于荷载效应基本组合的地基净反力,中心受压时取平均值,偏心受压时取最大值p j ma x 。
单层工业厂房独立基础完整版
单层工业厂房独立基础 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】目录第1章、混凝土结构课程设计单层工业厂房设计计算书1.1、设计条件1.1.1、平面与剖面某双跨等高机修车间，厂房长度72m，柱距为6m，不设天窗。
厂房跨度为18m，车间面积为2644.07 ,其中AB跨设有两台10t桥式吊车；BC跨设有两台32/5t桥式吊车。
吊车采用大连起重机厂的桥式吊车,吊车工作级别A4-A5，轨顶标高AB跨为8.7m，BC跨为9m，柱顶标高为11.8m。
1.1.2、建筑构造屋盖防水层：APP防水卷材找平层：25mm水泥砂浆保温层：100mm水泥蛭石砂浆屋面板：大型预应力屋面板围护结构240mm 普通砖墙，采用 和M5混合砂浆门窗低窗：4.2m ×4.8m高窗：4.2m ×2.4m门洞：5.6m ×6.0m1.1.3、自然条件建设地点：衡阳市郊，无抗震设防要求基本风压：0.402/m kN基本雪压：0.352/m kN建筑场地：粉质粘土地下水位：低于自然地面3m修正后地基承载力特征值：2502kN m/1.1.4、材料混凝土：基础采用C25，柱采用C30钢筋：HPB235级、HRB335级、HRB400级各种直径钢筋1.2、设计要求1.2.1、分析厂房排架，设计柱、基础，整理计算书一份1.2.2、绘制结构施工图一套1.3、设计期限1.3.1、两周1.4、参考资料1.4.1、混凝土结构设计规范GB50010-20021.4.2、建筑结构荷载规范GB50009-20011.4.3、建筑地基基础设计规范GB50007-20021.4.4、混凝土结构构造手册1.4.5、国家建筑标准设计图集08G118第2章、混凝土结构课程设计单层工业厂房设计计算书2.1、设计条件2.1.1、平面与剖面某双跨等高机修车间，厂房长度72m，柱距为6m，不设天窗。

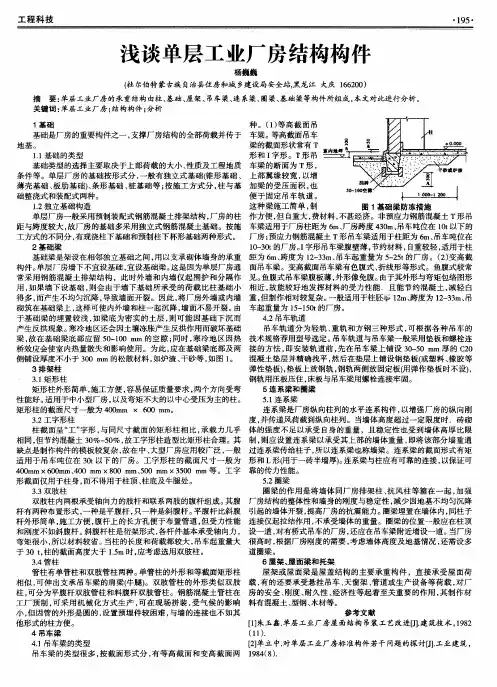

浅谈单层工业厂房基础设计
浅谈单层工业厂房基础设计作者：丁红艳来源：《城市建设理论研究》2014年第08期摘要：本文首先介绍了单层工业厂房结构基础设计特点与要求和单层工业厂房基础形式的选择和处理，然后分析了杯形基础的构造要求，最后结合工程实际阐述了杯口基础浇筑方案和杯壁结合面施工缝补强设计。
