冷冲压模具设计与制造习题集和规范标准答案

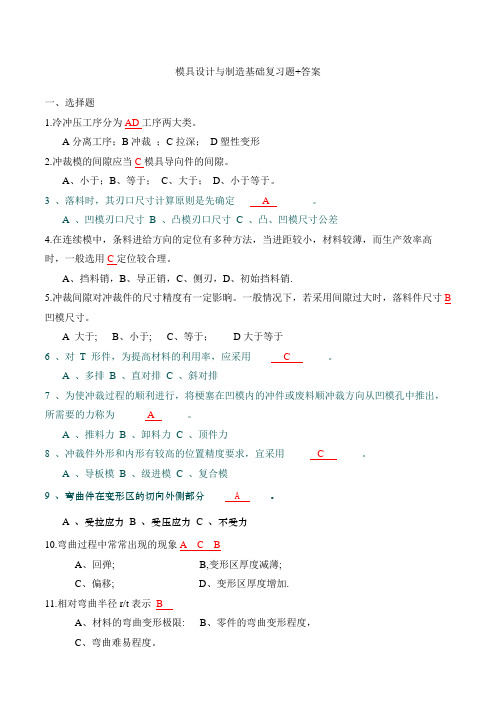

模具设计与制造基础复习题+答案一、选择题1.冷冲压工序分为AD工序两大类。

A分离工序；B冲裁；C拉深；D塑性变形2.冲裁模的间隙应当C模具导向件的间隙。

A、小于；B、等于；C、大于；D、小于等于。

3 、落料时，其刃口尺寸计算原则是先确定____ A _______ 。

A 、凹模刃口尺寸B 、凸模刃口尺寸C 、凸、凹模尺寸公差4.在连续模中，条料进给方向的定位有多种方法，当进距较小，材料较薄，而生产效率高时，一般选用C定位较合理。

A、挡料销，B、导正销，C、侧刃，D、初始挡料销.5.冲裁间隙对冲裁件的尺寸精度有一定影晌。

一般情况下，若采用间隙过大时，落料件尺寸B凹模尺寸。

A 大于; B、小于; C、等于；D大于等于6 、对T 形件，为提高材料的利用率，应采用_____ C ______ 。

A 、多排B 、直对排C 、斜对排7 、为使冲裁过程的顺利进行，将梗塞在凹模内的冲件或废料顺冲裁方向从凹模孔中推出，所需要的力称为______ A _____ 。

A 、推料力B 、卸料力C 、顶件力8 、冲裁件外形和内形有较高的位置精度要求，宜采用_____ C ______ 。

A 、导板模B 、级进模C 、复合模9 、弯曲件在变形区的切向外侧部分____ A ____ 。

A 、受拉应力B 、受压应力C 、不受力10.弯曲过程中常常出现的现象A C BA、回弹; B,变形区厚度减薄;C、偏移;D、变形区厚度增加.11.相对弯曲半径r/t表示BA、材料的弯曲变形极限:B、零件的弯曲变形程度，C、弯曲难易程度。

表示A12.最小相对弯曲半径tr/minA、材料的弯曲变形极限;B、零件的弯曲变形程度;C、零件的结构工艺好坏；D、弯曲难易程度.13 、为了避免弯裂，则弯曲线方向与材料纤维方向_____ A ___ 。

A 、垂直B 、平行C 、重合14.影响拉深系数的因素较多，其中一A拉深系数值就可随之减少。

σ/大;A、材料的相对厚度(t/D)*100大;B、屈强比bsσC、凹模圆角半径小;D、板厚方向性系数γ小.15.在拉深过程中，决定材料是否起皱的因素是BD。

A、材料的相对厚度(t/D);B、材料的拉深变形程度;C、材料所受的径向拉应力;D、材料所受的切向压应力.16、下面三种弹性压料装置中，在拉深成型时，____C______ 的压料效果最好。

A、弹簧式压料装置B、橡胶式压料装置C、气垫式压料装置17、拉深时出现的危险截面是指_____B_____ 的断面。

A、位于凹模圆角部位B、位于凸模圆角部位C、凸缘部位18．外凸凸缘翻边的极限变形程度主要受材料变形区A的限制。

A. 失稳起皱B. 硬化C. 开裂D. 韧性19.如图所示冲压变形区划分示意图，A为变形区，B为已变形区，a)图为AA.胀形工艺B．缩口工艺C．翻边工艺D．拉深工艺20．拉深后坯料的径向尺寸____A___ ，切向尺寸___ A ______ 。

A、增大减小B、增大增大C、减小增大D、减小减小21.塑料按性能和用途来分类，可以分为通用塑料、工程塑料和。

BA、模压塑料B、增强塑料C、结晶型塑料D、浇铸塑料22.热塑性塑料的工艺性能主要包括。

AA、收缩率、流动性、结晶性、吸湿性、热敏性等B、收缩率、流动性、结晶性、比体积、热敏性等C、收缩率、流动性、压缩率、吸湿性、热敏性等D、收缩率、流动性、结晶性、吸湿性、压缩率等23.采用多型腔注射模，要根据选定注射机的来确定型腔数。

CA、锁模力B、公称塑化量C、最大注射量D、开模行程24.注射机注射成型的工艺过程是。

DA、合模→保压→注射充模→冷却定型→开模→脱模B、合模→注射充模→冷却定型→保压→开模→脱模C、合模→注射充模→保压→开模→冷却定型→脱模D、合模→注射充模→保压→冷却定型→开模→脱模25.对于外表面简单、内表面复杂的塑料件，且型芯固定在动模板上的单分型面注射模在开模时，塑件会。

DA、留在定模上B、从模具上落下C、无法确定D、与动模一起移动26.注射主流道始端的凹球半径比注射机喷嘴头部球面半径。

BA、相等B、大C、小D、随意27.塑件设计过程中要考虑到脱模斜度，一般状况下，脱模斜度可以取。

BA、0.1oB、0.5oC、1oD、5o28.在塑料件结构设计中，下面说法错误的是。

CA、设计应遵循等壁厚原则B、制品的外表面连接处采用圆弧过渡C、加强筋设计应该与料流方向垂直D、避免以制品的整个底面作为支撑面29.热流道板用于结构的热流道注射模。

AA、多型腔B、单型腔C、单分型面D、双分型面30.双分形面注射模一个分形面取出的是塑料制件，另一个分形面取出的是。

DA、浇口凝料B、另一个塑料件C、点浇口凝料D、浇注系统凝料二、填空题1.冷冲压工艺是在常温下，在压力机上，利用模具对材料施加压力，使其产生分离或塑性变形从而获得所需零件的一种压力加工方法。

2.要使冷冲压模具正常而平稳地工作，必须要求模具压力中心与模柄的轴心线要求重合(或偏移不大)。

3.普通冲裁件断面具有圆角带、光亮带、断裂带、和毛刺区四个明显区域4.落料时，应以凹模为基准配制凸模，凹模刃口尺寸按磨损的变化规律分别进行计算。

5.冲孔时，应以凸模为基准配制凹模，凸模刃口尺寸按磨损的变化规律分别进行计算。

6.冲裁件在条料、带料或板料上的布置方式叫排样。

7.落料凹模在上模的叫倒装复合模，而落料凹模在下模的叫正装复合模，其中正装复合模多一套打料装置。

8.要使冷冲压模具正常而平稳地工作，必须使模具压力中心与模柄的轴心线重合(或偏移不大)。

9.弹性卸料装置除了起卸料作用外，还兼起压料作用.它一般用于材料厚度相对较薄材料的卸料。

10.侧刃常被用于定距精度和生产效率要求高的级进模中，其作用是控制条料进给方向上的进给步距。

11.模具的压力中心就是冲压力的合力的作用点，求压力中心的方法就是求空间平行力系的合力的作用点。

12.普通曲柄压力机的闭合高度是指滑块在下止点位置时，滑块底面到工作台上平面之间的距离。

模具的闭合高度是指冲模处于闭合状态时，模具上模座下平面至下模座下平面之间的距离。

选择压力机时，必须使模具的闭合高度介于压力机的最大闭合高度与最小闭合高度之间。

13.弯曲件展开长度的计算依据是弯曲前后中性层长度不变。

14.弯曲变形程度用相对弯曲半径(r / t)表示。

15.弯曲件最容易出现影响工件质量的间题有弯裂、回弹、和偏移等。

16.拉深变形程度用拉深系数m表示。

17.拉深模中压边圈的作用是防止工件在变形过程中发生起皱。

18.拉深系数越小，说明拉深变形程度越大。

19塑料树要是由和组成的。

树脂、添加剂20.为改善树脂的性能。

塑料里常加入、、、、等作为辅助成分。

填充剂、增塑剂、稳定剂、着色剂、润滑剂21.热塑性塑料的分子主要是和结构。

线型、支链型22.一般来说，根据结构形态塑料可分为非结晶型、和三类。

半结晶型、结晶型23.脱模斜度与、以及等因素有关。

塑料的品种、制品的形状、模具的结构24.影响塑件尺寸精度的主要因素有、、和。

模具、塑料、成型工艺、成型的时效25.注射模具由成型零件、、、、、和等组成浇注系统、结构零件、分型与抽芯机构、推出机构、温度调节系统、排气系统26.注射模具的成型零件由、、和等构成。

型芯、凹模、成型杆、镶块27.注塑模具的结构零件主要起、、和等作用。

安装、导向、机构动作、调节温度28.注射模按注射机的类型可分为、和三种，按型腔数目分可分为和两种。

立式、卧式、角式，单型腔注射模、多型腔注射模29.模具型腔的数量是根据注射机的最大注射量、、以及来确定的。

合模力、产品的精度要求、生产经济性30.分形面形状应该尽量简单，常见的分形面可以是平面、、或。

斜面、阶梯面、曲面31.典型注塑模具的浇注系统由、、和等结构组成。

主流道、分流道、内浇口、冷料穴32.卧式注射机用的单分形面注射模具，主流道开设在，分流道开设在，开模后塑料制品连同浇注系统凝料一起留在。

定模一侧、分形面上、动模一侧33.注射机的顶出机构形式有、、等三种。

中心机械顶出、两侧机械顶出、中心液压顶出加两侧机械顶出34.注塑模具型腔的排列方式通常有、、和等。

圆型排列、H型排列、直线排列、符合排列35.按凹模结构的不同可以分为、、和。

整体式、整体嵌入式、组合式、镶拼式36.塑料制品的内螺纹结构用来成形，塑料制品的外螺纹结构用来成形。

螺纹型芯、螺纹型环37.成形零件工作尺寸计算包括、、、等的计算。

型腔和型芯的径向尺寸、型腔深度、型芯高度、中心距尺寸38.浇注系统的主要作用是和。

输送流体、传递压力39.为便于凝料从直流到中拔出，主流道一般设计成，锥角取。

圆锥形，2~4o o40.浇口的设计与、、、和等因素有关。

塑件形状、制品断面尺寸、模具结构、注射工艺参数、塑料性能41.浇口的常见形式有、、、、、和。

普通浇口、点浇口、潜浇口、直接浇口、凸耳式浇口、扇形浇口、蕉型浇口42.注射模具的支撑零件包括、、、等。

动模座板、定模座板、定模支撑板、垫板43.多型腔绝热流道注射可分为和两种类型。

点浇口式、主流道式44.机动抽芯在生产中广泛采用，按其传动机构不同可分为、、等。

斜导柱抽芯、斜滑块抽芯、齿轮齿条抽芯45.简单的推出机构有、、、等几种形式。

推杆推出、推管推出、推件板推出、推块推出46.模具加热方法根据热能来源不同分为、、等。

蒸汽加热、电阻加热、工频感应加热47.塑料模具的合模导向装置有和两种类型。

导柱导向、锥面定位48.注塑模具的排气系统主要有、和等几种形式。

利用间隙排气、用排气槽排气、用球状合金料烧结块渗导排气49. 其它冲压成形是指除了弯曲和拉深以外的冲压成形工序。

包括胀形、翻边、缩口、旋压和校形等冲压工序。

50. 成形工序中，胀形和翻孔属于伸长类成形，成形极限主要受变形区内过大的拉应力而破裂的限制。

缩口和外缘翻凸边属于压缩类成形，成形极限主要受变形区过大的压应力而失稳的限制。

三、分析简答题1.什么是冷冲压加工?冷冲压成形加工与其它加工方法相比有何特点?答：冷冲压加工是在室温下，利用安装在压力机上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件的一种压力加工方法。

冷冲压加工与其他加工方法相比，无论在技术方面，还是在经济方面，都具有许多独特的优点。

生产的制件所表现出来的高精度高、复杂程度、高一致性、高生产率和低消耗，是其它加工制造方法所不能比拟的。

但需要指出的是，由于进行冲压成形加工必须具备相应的模具，而模具是技术密集型产品，其制造属单件小批量生产，具有难加工、精度高、技术要求高、生产成本高的特点。

所以，只有在冲压零件生产批量大的情况下，冲压成形加工的优点才能充分体现，从而获得好的经济效益。

2.什么是冷冲模?它有何特点?答:在冷冲压加工中，将材料(金属或非金属)加工成零件(或半成品)的一种特殊工艺装备，称为冷冲压模具。
