浮动密封简介

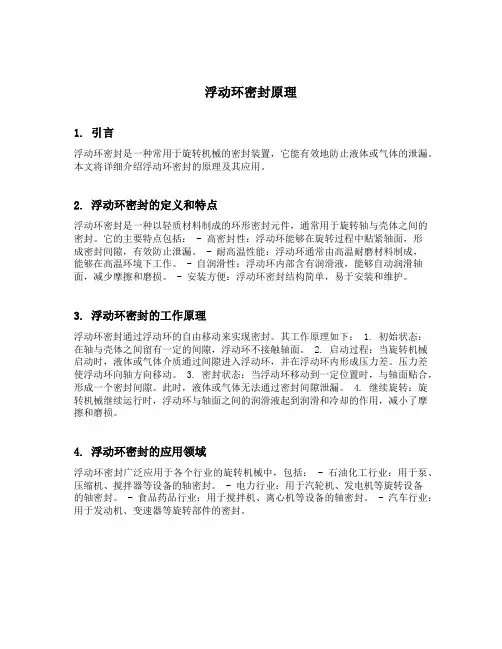

浮动环密封原理
浮动环密封原理1. 引言浮动环密封是一种常用于旋转机械的密封装置，它能有效地防止液体或气体的泄漏。
本文将详细介绍浮动环密封的原理及其应用。
2. 浮动环密封的定义和特点浮动环密封是一种以轻质材料制成的环形密封元件，通常用于旋转轴与壳体之间的密封。
它的主要特点包括： - 高密封性：浮动环能够在旋转过程中贴紧轴面，形成密封间隙，有效防止泄漏。
- 耐高温性能：浮动环通常由高温耐磨材料制成，能够在高温环境下工作。
- 自润滑性：浮动环内部含有润滑液，能够自动润滑轴面，减少摩擦和磨损。
- 安装方便：浮动环密封结构简单，易于安装和维护。
3. 浮动环密封的工作原理浮动环密封通过浮动环的自由移动来实现密封。
其工作原理如下： 1. 初始状态：在轴与壳体之间留有一定的间隙，浮动环不接触轴面。
2. 启动过程：当旋转机械启动时，液体或气体介质通过间隙进入浮动环，并在浮动环内形成压力差。
压力差使浮动环向轴方向移动。
3. 密封状态：当浮动环移动到一定位置时，与轴面贴合，形成一个密封间隙。
此时，液体或气体无法通过密封间隙泄漏。
4. 继续旋转：旋转机械继续运行时，浮动环与轴面之间的润滑液起到润滑和冷却的作用，减小了摩擦和磨损。
4. 浮动环密封的应用领域浮动环密封广泛应用于各个行业的旋转机械中，包括： - 石油化工行业：用于泵、压缩机、搅拌器等设备的轴密封。
- 电力行业：用于汽轮机、发电机等旋转设备的轴密封。
- 食品药品行业：用于搅拌机、离心机等设备的轴密封。
- 汽车行业：用于发动机、变速器等旋转部件的密封。
5. 浮动环密封的优缺点浮动环密封具有以下优点： - 高密封性能：能够有效地防止液体或气体的泄漏。
- 适用于高温环境：具备较好的耐高温性能。
- 自润滑：能够自动润滑轴面，减少摩擦和磨损。
然而，浮动环密封也存在一些缺点： - 需要一定的工作介质：浮动环密封需要在一定的液体或气体介质存在下才能工作。
- 不适用于高速旋转：由于浮动环的移动过程需要一定的时间，对于高速旋转的设备，可能无法满足密封要求。

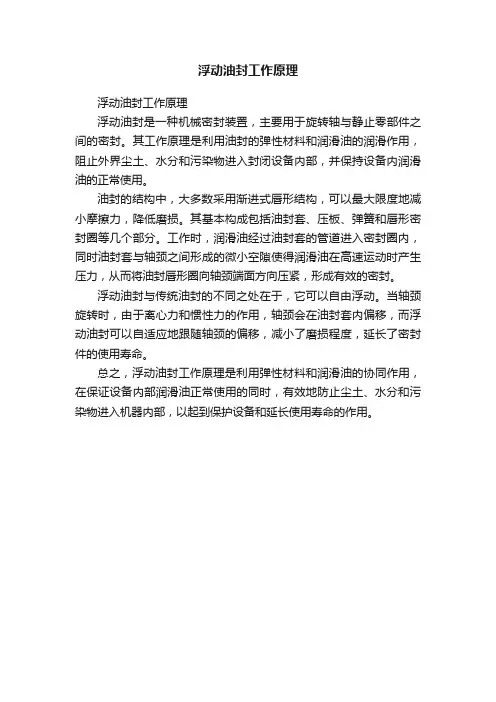

浮动油封工作原理
浮动油封工作原理
浮动油封工作原理
浮动油封是一种机械密封装置，主要用于旋转轴与静止零部件之间的密封。
其工作原理是利用油封的弹性材料和润滑油的润滑作用，阻止外界尘土、水分和污染物进入封闭设备内部，并保持设备内润滑油的正常使用。
油封的结构中，大多数采用渐进式唇形结构，可以最大限度地减小摩擦力，降低磨损。
其基本构成包括油封套、压板、弹簧和唇形密封圈等几个部分。
工作时，润滑油经过油封套的管道进入密封圈内，同时油封套与轴颈之间形成的微小空隙使得润滑油在高速运动时产生压力，从而将油封唇形圈向轴颈端面方向压紧，形成有效的密封。
浮动油封与传统油封的不同之处在于，它可以自由浮动。
当轴颈旋转时，由于离心力和惯性力的作用，轴颈会在油封套内偏移，而浮动油封可以自适应地跟随轴颈的偏移，减小了磨损程度，延长了密封件的使用寿命。
总之，浮动油封工作原理是利用弹性材料和润滑油的协同作用，在保证设备内部润滑油正常使用的同时，有效地防止尘土、水分和污染物进入机器内部，以起到保护设备和延长使用寿命的作用。

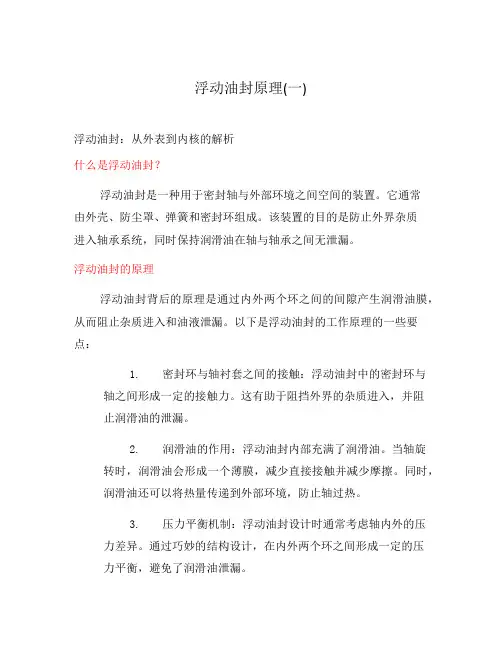

浮动油封原理(一)
浮动油封原理(一)浮动油封：从外表到内核的解析什么是浮动油封？浮动油封是一种用于密封轴与外部环境之间空间的装置。
它通常由外壳、防尘罩、弹簧和密封环组成。
该装置的目的是防止外界杂质进入轴承系统，同时保持润滑油在轴与轴承之间无泄漏。
浮动油封的原理浮动油封背后的原理是通过内外两个环之间的间隙产生润滑油膜，从而阻止杂质进入和油液泄漏。
以下是浮动油封的工作原理的一些要点：1.密封环与轴衬套之间的接触：浮动油封中的密封环与轴之间形成一定的接触力。
这有助于阻挡外界的杂质进入，并阻止润滑油的泄漏。
2.润滑油的作用：浮动油封内部充满了润滑油。
当轴旋转时，润滑油会形成一个薄膜，减少直接接触并减少摩擦。
同时，润滑油还可以将热量传递到外部环境，防止轴过热。
3.压力平衡机制：浮动油封设计时通常考虑轴内外的压力差异。
通过巧妙的结构设计，在内外两个环之间形成一定的压力平衡，避免了润滑油泄漏。
浮动油封的部件浮动油封由以下几个主要部件组成，每个部件都发挥着重要的作用：1.外壳：外壳是浮动油封的主体部分，它用于支撑和定位其他部件，并提供对轴的保护。
2.防尘罩：浮动油封中的防尘罩用于防止颗粒物进入密封环与轴之间的间隙，保护润滑油的清洁度。
3.弹簧：弹簧用于提供密封环与轴之间的初步接触力，并帮助保持良好的密封性能。
4.密封环：密封环是浮动油封的核心部件，它与轴接触并形成密封。
密封环通常由耐磨性能较好的材料制成，以确保长期使用。
浮动油封的应用领域浮动油封在很多领域中都有广泛应用。
以下是一些常见的使用情况：1.机械设备：浮动油封被广泛用于机械设备中，如泵、压缩机、风机、轴承等。
它们可以防止外界的灰尘、水分和化学物质进入设备内部，同时保持良好的润滑。
2.汽车工业：浮动油封主要用于汽车引擎和传动系统中。
它们可以阻止杂质进入引擎或传动系统，并保持润滑油的正常循环。
3.冶金工业：在冶金工业中，浮动油封可用于轧机、连铸机等设备中，防止高温下的烟气进入设备内部，同时保持密封。
浮动油封综述，一起了解了解
浮动油封综述，一起了解了解浮动油封诞生于上世纪五十年代后期，最初用来取代推土机底盘上的橡胶油封。
原用的橡胶油封因为泥沙的浸泡、磨损和腐蚀，损坏的非常快。
而浮动油封是针对这样恶劣的工作环境而设计的一种结构紧凑的机械密封装置，能够在防止润滑油外泄的同时阻止外部泥水、沙土等污染物侵入设备内部。
其结构简单，耐污、耐磨、耐振动、窜动、摆动和冲击，工作可靠，使用寿命长，维护方便，现在已广泛使用在各种工程机械及矿山机械上。
可用于：滚筒、齿轮减速、履带式车辆的前怠轮及后驱动；轮式拖拉机、分级机、铲机、耕地机、挖沟机及平土机；越野卡车、钻机、液压挖掘机、输送机、混凝土搅拌机、沥青厂、采矿设备、破碎机械、割草机及干草打包机。
浮动油封的工作原理浮动油封的结构一般由一对耐磨的金属环——浮封环和一对橡胶圈组成，装配在专用密封腔体——浮封座内使用。
浮封环是动密封的主体元件，相互对合并相对旋转摩擦。
橡胶圈装配与浮封环背部与浮封座之间，将浮封环精确定位在浮封座内。
橡胶圈不仅为辅助静密封元件，而且对浮封环产生轴向和径向的作用力。
径向作用力起到向浮封环传递扭矩的作用，轴向作用力对浮封环提供必须的密封补偿力，由于其弹性补偿范围大，可以忽略一定的装配误差，在设备发生振动、窜动、摆动时，能保持金属环密封面的有效贴合，达到浮动密封的效果。
浮动油封的常见设计结构及用途浮动油封常见的设计结构有 A 型和 B 型，以及其它特殊设计。
A 型浮动油封应用最为广泛，各种工程机械行走机构的驱动轮、导向轮、支重轮、链托轮、以及车轮轮毂、减速机、螺杆输送机构等旋转密封处都可以使用。
它由一对锥形浮封环和一对O 型圈组成，装配在内腔也呈锥面的浮封座里。
浮动油封压紧时，根据安装间隙A的不同，O 型圈压缩量随之变化，浮封环密封面的接触比压也相应变化，以适应不同密封环境的需要。
浮封环背部锥面角度一般为15°或20°设计，针对不同使用需要也有8°或其他角度的设计。
浮动密封型安全操作及保养规程
浮动密封型安全操作及保养规程概述浮动密封是指一种密封结构，在装置内部，安装在转子或轴上，用于密封转子或轴与设备的固定部件之间的空隙。
浮动密封型安全操作及保养规程是指根据厂家提供的操作和保养规程，对浮动密封进行操作和保养，以保证设备的正常运行和延长设备寿命。
安全操作安装1.在安装浮动密封之前，必须检查密封结构和密封面的状态。
如果有任何缺陷或损坏，必须更换密封结构或密封面。
2.在安装浮动密封时，必须保持密封面的干燥、干净和无油污。
并确保密封面和轴之间的间隙为0.05~0.1mm。
3.安装时，必须遵循厂家提供的安装图纸和安装顺序，以确保浮动密封的正确装配。
操作1.在操作浮动密封之前，必须检查密封结构和密封面的状态，确保其达到安装要求。
2.在启动设备之前，必须使用厂家提供的润滑脂或油进行润滑，确保浮动密封和轴之间的密封状态。
3.操作期间，必须注意监控密封面和密封结构的状态，如果发现损坏或漏油，必须及时停机进行维修。
4.在停机之前，必须将设备彻底停止运转，等待设备冷却之后，才进行浮动密封的保养。
维修1.在停机之后，必须进行浮动密封的维修，包括检查密封结构和密封面的状态，并清洗密封面和轴之间的间隙以去除污物。
2.如果发现密封结构或密封面有显著损坏或磨损，必须更换密封结构或密封面。
3.在更换密封结构或密封面时，必须遵循厂家提供的更换方法，并使用厂家推荐的密封结构或密封面。
保养规程1.在设备启动之前，必须使用厂家提供的润滑脂或油进行润滑，以确保浮动密封和轴之间的密封状态。
2.在设备运行过程中，必须定期检查浮动密封的状态，并清洗密封面和轴之间的间隙以去除污物。
3.必须按照厂家提供的保养周期和保养要求进行定期保养，包括更换密封结构或密封面，检查润滑脂或油的状态，以及检查密封结构和密封面的状态。
结论浮动密封型安全操作及保养规程是保证设备正常运行和延长设备寿命的重要保障。
在安装、操作和保养过程中，必须遵循厂家提供的操作和保养规程，并进行定期检查和维护，以确保浮动密封的有效密封和长期稳定运行。
浮动密封工作原理
浮动密封工作原理浮动密封是一种常用于液压和气动系统中的密封方式，其工作原理是利用液体或气体的压力差来产生密封效果，从而防止介质的泄漏。
它广泛应用于各种工业领域，如航空、汽车、机械制造等。
本文将从浮动密封的原理、结构和应用等方面进行介绍。
一、浮动密封的原理浮动密封的原理基于压力的平衡，利用介质的流动产生的压力差来实现密封效果。
在液压系统中，当介质从高压区域流向低压区域时，由于流动速度的增加，介质的压力也会增大。
而浮动密封就是利用这种压力差来产生密封效果的。
浮动密封通常由一个密封环和一个支撑环组成。
密封环是由弹性材料制成，具有一定的弹性和可塑性，能够适应不同的工作环境。
支撑环则用于固定密封环，以确保其正常工作。
当介质从高压区域进入密封环时，由于介质的压力差，密封环会自动向高压区域移动，从而形成一个有效的密封。
二、浮动密封的结构浮动密封的结构通常包括密封环、支撑环和密封座。
密封环是浮动密封的核心组件，它负责产生密封效果。
支撑环则用于固定密封环，以确保其正常工作。
密封座则用于固定浮动密封的位置，并提供密封环的支撑。
密封环通常由弹性材料制成，如橡胶、聚氨酯等。
这些材料具有良好的耐磨性和密封性能，能够在高压和高温环境下保持密封效果。
支撑环通常由金属材料制成，如不锈钢、铜等。
这些材料具有良好的强度和刚性，能够支撑密封环的工作。
三、浮动密封的应用浮动密封广泛应用于各种液压和气动系统中，如液压缸、气压缸、液压泵等。
它可以有效防止液体或气体的泄漏，提高系统的工作效率和可靠性。
在航空领域，浮动密封被广泛应用于飞机的液压系统中，如起落架、刹车系统等。
它能够有效防止液体的泄漏，保证飞机的正常运行。
在汽车领域，浮动密封被广泛应用于发动机的液压系统中，如油封、密封垫等。
它能够有效防止液体的泄漏，保护发动机的正常工作。
浮动密封还被应用于机械制造、化工、冶金等领域。
它可以有效防止液体或气体的泄漏，保护设备的正常运行。
同时，浮动密封还具有良好的耐磨性和耐腐蚀性，能够在恶劣的工作环境中发挥稳定的密封效果。
特瑞堡密封(浮动油封密封)
机械端面密封件
技术数据
该密封件不能同时承受最高压力和最高速度。
工作压力:
在正常工作条件下，轴封是不承受压力的。
当密封材料为壳模铸铁时，最大承压为0.3 MPa (3 bar)； 密封材料为100Cr6轴承钢时，其最大承压为0.15 MPa (1.5 bar)，静态时最大承压可达0.5 MPa (5bar)。
内部压力会导致密封件或者O形圈不对中。
图 3 特殊设计
优点:
- 结构简单、设计可靠。 - 密封性能好，可有效防止外部脏物、灰尘、水和磨料侵
入及防止内部油液或润滑脂泄漏。 - 性价比高 - 使用寿命长 - 自对中补偿轴的偏心或者不对中 - 免维护 - 便于装配
应用
机械端面密封主要用作轴承密封，用于工程机械及生产 厂工作条件恶劣、磨损严重的工况中。
反之，DF型以异形圈作为第二道密封元件，代替O形圈 (图2)。
两种类型均由2个相同的金属环组成，通过精密研磨的配 对密封表面的互相接触来实现密封功能。
21
34
根据要求也能够提供如图3所示的特殊设计，密封件的形 式也能够按照使用不同的密封材料来划分(见第4页)。
设计特点
密封件是由2个金属密封圈组成的，它们面对面地装在单 独的腔室内，弹性体元件使密封件在腔室内对中。
轴承钢密封件 NBR 邵A 60-65 >12.0 >280 -20ºC至+100ºC
最高和最低工作温度取决于特殊的应用规范和密封介质.
腐蚀试验
在使用期间，机械端面密封件不仅需要承受物理应力和 热应力的作用，而且必须承受恶劣环境工况所引起的极 限应力的作用。
材料的耐腐蚀性至关重要，例如：接触海水、处于海洋 气候中、在盐场或冬季撒盐道路上使用时，机械端面密 封件必须承受这些恶劣工况。特瑞堡密封系统公司通过 在严苛的海水试验条件下的测试结果表明：特种高合金 铸铁材料非常适用于上述各种环境。
浮动密封简介
GOETZE浮动密封介绍为了最大限度地保证生产不间断运行，并使设备具有更长的使用寿命，必须对机器的传动装置和驱动装置等关键部位进行重点防护。
为了实现这一目标，机械密封技术一直在不断地进步。
对于GOETZE来说，因为我们掌握着材料和研磨加工等领域的核心技术，在密封领域的产品开发和技术革新方面一直处于领先地位。
几十年来，GOETZE品牌的浮动密封在传动密封、泵密封、轴密封以及驱动装置密封等应用方面取得了杰出的成就。
特殊的GOETZE合金铸铁专利材料为多种应用需求提供了卓越的耐磨处理，如：建筑机械、农用设备、矿用设备、履带式车辆的驱动装置以及许许多多其他的应用。
GOETZE浮动密封持续的技术发展为客户保证了产品的耐用性，是客户的设备具有了最大化的生产能力。
主要有以下特点：1、具有专业的去重装置保证浮动环始终与转轴之间保持最佳的密封间隙，而多重密封技术和强大的油膜张力有效的阻止密封介质的泄漏；2、优良的工艺性：对材料、结构、性能和加工进行综合的工艺性优化、具有形式灵活，结构简单，调试方便，性能优良等特性。
3、较强的适应性：适用于各种高转速、中低温、低压差、清洁介质的动密封，比如各种运转轴系轴承箱的润滑油密封和水泵的水密封等。
改造：根据原梳齿密封的装配空间、实际运行工况和参数，选用不同的材料和不同的浮动密封型式，保证设计生产的每一套产品都是“量身定做”，以期解决用户最想解决的问题。
应用位置：主油箱或轴承箱的油封，水盒的密封等。
特点：耐介质：较强的耐蒸汽、耐油及耐化学介质性能，不易老化；自润滑：较低的摩擦系数和自润滑性能，即使在干磨时也不会伤轴；低膨胀：在使用温度范围内，即使有较高的温差也能保持尺寸的稳定性。
高减震：具有较强的减震性能，提高运行的平稳性。
使用环境重型机械设备长期工作在粉尘、沙子、泥浆、岩石或者泥土等恶劣的工况中，常常遭受极端的研磨压力，因此运行时对密封系统耐磨性要求极高。
对行星齿轮组、湿式刹车盘、轴承、主减速器和轴榖等高质量的零配件需要提供足够的保护，以防止破坏性介质的侵入。
