大跨度框架结构托梁换柱技术的设计与施工
托梁换柱施工方案
托梁换柱施工方案一、施工前准备1. 工程概述本次施工项目为托梁换柱工程，旨在将原有的支撑梁更换为新的支撑柱，以提升建筑结构的稳定性和承重能力。
2. 施工前验收在开始施工前，需要对原有的支撑梁进行验收，确认其存在破损、变形或其他安全隐患的情况。
如果存在安全隐患，则需先进行紧急支撑，确保施工过程中的安全。
3. 施工人员组织合理组织施工人员，确保施工过程中的安全和高效。
包括施工队长、技术指导、电工、木工等必要的人员，具体根据实际工程规模确定。
二、施工方案1. 施工安排（1）施工时间：本工程预计耗时15天，具体施工时间为每天8:00-18:00进行施工。
（2）施工区域划分：将施工区域划分为A区、B区和C区，分别对应支撑梁拆除、支撑柱安装和施工现场布置。
（3）施工顺序：按照A区→B区→C区的顺序进行施工，确保施工过程的有序进行。
2. 施工步骤（1）A区施工步骤：1.拆除原有支撑梁：使用适当的工具，将原有支撑梁逐一拆除，并注意安全防护。
2.清理施工区域：在拆除支撑梁后，进行施工区域的清理，确保下一步施工的顺利进行。
（2）B区施工步骤：1.安装支撑柱：根据设计要求和结构图纸，选择合适的支撑柱，并进行固定安装。
2.通电验收：在支撑柱安装完成后，对电力设施进行验收，确保正常使用。
（3）C区施工步骤：1.施工现场布置：根据需要，将施工现场进行合理的布置，包括设置防护栏、施工标识等。
2.安全检查：在施工前，对施工现场进行安全检查，确保施工过程中的人员和设备安全。
3. 工器具准备为保证施工效率和质量，需要准备以下工器具：•拆除工具：电钻、锤子、撬棍等。
•安装工具：扳手、螺丝刀、固定夹具等。
•清理工具：扫帚、垃圾袋等。
•安全用具：安全帽、防护手套、安全绳等。
三、施工安全措施在施工过程中，为确保施工人员和周边环境的安全，需采取以下措施：1.密切关注天气情况，避免在恶劣天气条件下施工，如大风、暴雨等。
2.严格执行施工现场控制，设置防护栏、施工标识，并限制非施工人员进入施工区域。
建筑托梁换柱方案
建筑托梁换柱方案建筑托梁换柱方案当前，许多老旧建筑物存在托梁换柱的需求。
托梁换柱是指将建筑物的旧梁柱进行替换，以提升建筑物的结构稳定性和安全性。
本文将分析托梁换柱的必要性，探讨合适的方案，并介绍实施该方案的步骤与注意事项。
首先，托梁换柱是为了满足建筑物的结构安全需求。
随着时间的推移，老旧建筑物的梁柱可能会受到自然因素和使用磨损的影响，从而导致其结构稳定性降低。
为了确保建筑物的完整性和居住者的安全，托梁换柱是必要的。
此外，适当的梁柱设计可以提高建筑物的荷载能力，以适应现代建筑技术的要求。
针对托梁换柱需求，我们可以采取以下方案。
首先，应进行全面的结构评估，包括检查梁柱的损坏程度、材料品质和连接部位的稳定性。
在评估的基础上，设计师可以制定合适的方案，包括选择适当的材料、设计合理的支撑和连接结构。
一种常见的方案是使用钢筋混凝土柱替换旧木质柱。
钢筋混凝土柱具有优良的抗压和抗弯能力，可以提供更强的结构支撑。
此外，钢筋混凝土柱的使用寿命长，对火灾和自然灾害有较好的抵抗能力。
在替换过程中，需要确保新柱与原有结构的连接稳定可靠，一般可以使用预埋钢板或金属连接件实现。
另一个方案是采用钢框架结构替代传统的砖混结构。
钢框架结构具有较高的强度和刚度，可以有效抵抗地震和风力等外力，提升建筑物的结构稳定性。
此外，钢框架结构还具有较大的空间自由度，使得内部布局更加灵活。
但是，钢框架结构的施工工期较长，需要考虑到影响建筑使用的因素。
在实施托梁换柱方案时，需要注意以下几点。
首先，应制定详细的施工计划，包括施工顺序、工期安排和材料采购等方面。
其次，应选择具有相关经验和资质的建筑施工队伍进行施工，以确保施工质量和进度。
同时，施工过程中应进行全面的监测和检测，确保新梁柱的质量符合设计要求。
最后，需要做好与住户的沟通和安置工作，减少对居住者的不便和影响。
总之，托梁换柱是提升老旧建筑物结构安全性和稳定性的必要步骤。
在选择合适的方案时，可以考虑使用钢筋混凝土柱或钢框架结构。
框架结构建筑改建中的托梁拔柱施工技术
．
衄 建 筑 袍 工’ 第 ３ ７ 卷・ 第 ９ 明
； ｛ ；
： 框 架 结 构 建 筑 改 建 中 的 托 梁 拔 柱 施 工 技 术
４ ・ ４ 预 应 力 施 工 工 艺 及质 量 要 求
为了使新老混凝土协 同受力 ，加 固托换梁结构体系内 力应在低应力 （ 甚至零应力 ）状态下进行加固
来 对托 换梁 进 行加 固 ，以预 应 力反 拱 主动 作用 抵消 托换 梁
能展示厅 ，为满足建筑物大空间的使用要求 ，Ｎ ． Ｎ￣ｃ ￣－ ｂ
在托换荷载作用下产生的挠度变形 ，减小裂缝宽度 Ⅲ 。
５ 轴相交处的框架柱须拔除 （ 图１ ），使得原结构主要受力
方 向上的梁 （ ｃ 轴 的梁 ） 跨度由５ ． ６ ０ ｍ 变为ｌ １ ． ２ ０ ｍ，整根梁 的受力特性发生了实质性的变化 ，必须对该梁进行加固处
力自 流 轴 料 １ ０ ． ｓ 脚 ３ 。
ｇ ｃｏ ｌ ｕ ｍ ｎ置 ０ ． ｒ
ＮＩ Ｈａ ｏ ｑ ｕ ｎ
ｃｏ Ⅱ ｓ ｔ ｒ ｕ ｃ ｎ Ｔ ｅ ｃ ｈｎ ｏ ｌ Ｏ ｇ ｙ ｏ ｆ Ｕｎ ｄ ｅ ｒ ｐｉ ｎ ｎ ｉ ｎｇ Ｇｉ ｒ ｄ ｅ ｒ蛆 ｄ Ｒｅ ｍ．
理。
１ ’
１ ） 在４ — ６ 轴梁及４ — ６ 轴／ Ｂ — Ｅ 轴楼板 区域内搭设满堂钢
管 支撑脚手 架及施 工脚 手架 。 ２ ）脚 手架 搭设 完 毕 后 ，先 对 ｃ 轴 与５ 轴 相交 处 的框架
５
２
一
５６ ０ ０
４ ８ ０ ０
柱混凝土进行部分凿除 ，再对需要穿设预应力筋 的梁进行
，
ｆ 涂施工应分２ 步进行 。第１ 步 ：利用机械进行表面凿除
内框架结构托梁换柱设计与施工方法
内框架结构托梁换柱设计与施工方法浅析摘要：本文以一个工程为实例，阐述了将内框架结构变为全框架结构的托梁换柱技术，对其中的支撑设置、构件加固思路进行了讨论，并对设计与施工中需要注意的问题进行了分析，使用该方法取得了良好的效果。
关键词：托梁换柱；加固；设计；施工中图分类号：文献标识码：文章编号：1、引言建筑物在使用过程中适用性和可靠性会随时间处长而降低，但同时，随着时代的发展，人们对建筑功能的要求却会越来越高，有些房屋需要对功能进行扩展才能满足使用者更高的使用要求，因而越来越多的房屋在使用过程中需要进行加固和改造。
本文以一个内框架房屋改造成全框架结构的设计和施工过程来进行实例说明2、工程概况。
台州市某建于20世纪90年代的二层内框架结构房屋，建成后一直出租，承租者多将其用作为居住和办公场所。
在新的承租者接手后，要用其底层作为汽车销售店，而将上层作为办公用房，出于安全和使用上的考虑，承租者要求将外墙也改为框架结构，从而整个房屋成为框架结构。
该房屋内部框架纵横向柱距均为6m，层高3.6m，楼板均为现浇120mm厚钢筋混凝土板，内框架柱尺寸500mm×500mm，柱底为钢筋混凝土独立基础。
外墙均为带壁柱砖墙，壁柱尺寸为370mm×490mm，壁柱间距3.0m，每层砖墙顶部楼盖处为圈梁，墙下为钢筋混凝土无肋带形基础，厚度300mm，宽度600mm，基础顶标高-0.600m。
内框架梁高550mm，内框架梁端部与圈梁相接处，由于圈梁高度比内框架梁小，在圈梁与内框架梁相交处，内框架梁下部纵向受力钢筋均向上弯入圈梁内锚固。
台州市抗震设防烈度为六度，该建筑按丙类抗震设防。
但该建筑建成时间较早，且地质资料缺失，在本次加固设计之前对整个结构进行了检测，并对地下土层情况进行了勘测。
经检测，一、二层框架梁柱强度均符合受力要求，上部结构的框架部分基本完好，而外墙由于受力不合理及局部沉降，在与内框架梁交接处有较多裂缝，多条裂缝宽度超过了4mm，因而在加固过程中需要特别注意保持墙体的稳定直至墙体被拆除；经勘测，基础下部土层分布：①表土，平均厚度0.65m，承载力特征值为80kpa；②含粘性土粗砂，平均厚度1.40m，承载力特征值为150kpa；③含粘性土砾砂，平均厚度3.44m，承载力特征值为250kpa；④砾砂，平均厚度2.52m，承载力特征值为330kpa；⑤粘土，该层未揭穿。
大跨度连续托梁换柱施工技术

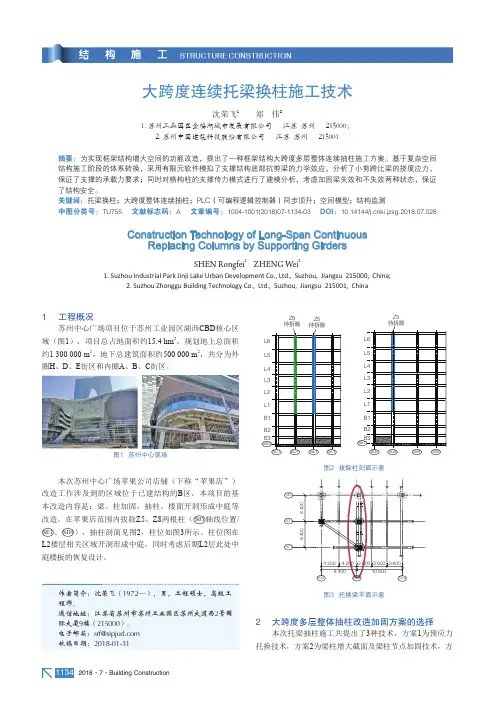

2018·7·Building Construction1134大跨度连续托梁换柱施工技术沈荣飞1 郑 伟21. 苏州工业园区金鸡湖城市发展有限公司 江苏 苏州 215000；2. 苏州中固建筑科技股份有限公司 江苏 苏州 215001摘要：为实现框架结构增大空间的功能改造，提出了一种框架结构大跨度多层整体连续抽柱施工方案。
基于复杂空间结构施工阶段的体系转换，采用有限元软件模拟了支撑结构底部抗剪梁的力学效应，分析了小剪跨比梁的挠度应力，保证了支撑的承载力要求；同时对格构柱的支撑传力模式进行了建模分析，考虑加固梁失效和不失效两种状态，保证了结构安全。
关键词：托梁换柱；大跨度整体连续抽柱；PLC（可编程逻辑控制器）同步顶升；空间模型；结构监测中图分类号：TU755 文献标志码：A 文章编号：1004-1001(2018)07-1134-03 DOI：10.14144/ki.jzsg.2018.07.028Construction Technology of Long-Span ContinuousReplacing Columns by Supporting GirdersSHEN Rongfei 1 ZHENG Wei 21. Suzhou Industrial Park Jinji Lake Urban Development Co., Ltd., Suzhou, Jiangsu 215000, China;2. Suzhou Zhonggu Building Technology Co., Ltd., Suzhou, Jiangsu 215001, ChinaZ8待拆除L6L5L4L3L2L1B1B2B3L6L5L4L3L2L1B1B2B3Z5待拆除S03SC1SD1SE1SF1S02S03S04S05SE1Z5待拆除图2 拔除柱剖面示意84008 4008 4004 2004 200 3 600 3 600 3 60010 800SE1SD1SC1SO2SO3SO4图3 托换梁平面示意2 大跨度多层整体抽柱改造加固方案的选择本次托梁抽柱施工共提出了3种技术，方案1为预应力托换技术，方案2为梁柱增大截面及梁柱节点加固技术，方1 工程概况苏州中心广场项目位于苏州工业园区湖西CBD 核心区域（图1），项目总占地面积约15.4 hm 2，规划地上总面积约1 300 000 m 2，地下总建筑面积约500 000 m 2，共分为外圈H 、D 、E 街区和内圈A 、B 、C 街区。

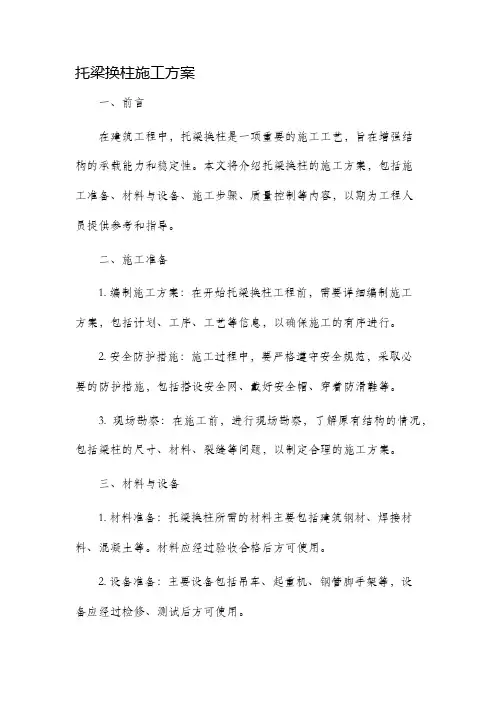

托梁换柱施工方案
托梁换柱施工方案一、前言在建筑工程中，托梁换柱是一项重要的施工工艺，旨在增强结构的承载能力和稳定性。
本文将介绍托梁换柱的施工方案，包括施工准备、材料与设备、施工步骤、质量控制等内容，以期为工程人员提供参考和指导。
二、施工准备1. 编制施工方案：在开始托梁换柱工程前，需要详细编制施工方案，包括计划、工序、工艺等信息，以确保施工的有序进行。
2. 安全防护措施：施工过程中，要严格遵守安全规范，采取必要的防护措施，包括搭设安全网、戴好安全帽、穿着防滑鞋等。
3. 现场勘察：在施工前，进行现场勘察，了解原有结构的情况，包括梁柱的尺寸、材料、裂缝等问题，以制定合理的施工方案。
三、材料与设备1. 材料准备：托梁换柱所需的材料主要包括建筑钢材、焊接材料、混凝土等。
材料应经过验收合格后方可使用。
2. 设备准备：主要设备包括吊车、起重机、钢管脚手架等，设备应经过检修、测试后方可使用。
四、施工步骤1. 拆除旧柱：首先需要拆除原有的柱子，并将其清理干净。
拆除时要注意避免对周围结构的损坏。
2. 安装临时支撑：在拆除柱子后，需要按照施工方案安装临时支撑，确保原有结构的安全。
3. 安装新柱：根据施工方案，选择合适的新柱进行安装。
在安装过程中，要保证新柱的垂直度和水平度，避免出现偏差。
4. 连接梁柱：在安装新柱后，需要进行梁柱的连接工作。
连接方式可以采用焊接、螺栓连接等方法，连接点要牢固可靠。
5. 浇筑混凝土：在连接梁柱后，需要进行混凝土的浇筑工作。
浇筑过程中，要注意控制浇筑速度和浇筑高度，确保混凝土的质量。
6. 后续处理：等待混凝土充分硬化后，进行后续处理工作，包括修整、清理等。
五、质量控制1. 材料验收：在施工前，要对采购的材料进行验收，确保材料的质量符合工程要求。
2. 施工质量检查：在施工过程中，要进行定期的质量检查，确保施工的质量和进度符合要求。
3. 结构检测：在完成施工后，进行结构的检测工作，确保托梁换柱后的结构满足设计要求。
结构加固-托梁换(加固)柱-支撑方案.(DOC)
结构加固-托梁换(加固)柱-支撑方案.(DOC)结构加固-托梁换(加固)柱-支撑方案.(DOC)天津市医疗废物集中处理中心地下室和办公楼加固工程地下室G轴四根框架柱加固专项支撑托换方案编制：审核：批准：北京发研工程技术有限公司天津市医疗废物集中处理中心工程项目经理部2014年8月1日目录1.编制说明 02.编制依据 02.1施工图纸 02.2设计规范 03.施工流程 (1)3.1钢支撑施工流程 (1)4.地下室钢支撑计算书 (1)4.1恒载计算 (1)4.2钢支撑稳定性计算 (3)4.3钢支撑长细比验算 (4)4.4支撑柱脚垫板计算 (5)5.地下钢支撑施工方案 (5)5.1钢支撑节点设计 (5)5.2钢支撑剪刀撑设计 (8)6.脚手架卸荷计算书 (9)6.1办公楼卸荷架搭设区域 (9)6.2办公楼地下室顶板荷载计算 (9)7.地上工字钢卸荷计算书 (14)7.1.工字钢性能参数表 (14)7.2工字钢取值 (16)7.3工字钢选择 (16)7.4工字钢强度验算 (16)7.5地上工字钢支撑方案 (16)1.编制说明本工程位于天津市静海区，根据《天津市医疗废物集中处理中心地下室和办公楼加固工程》施工图S-04有5根框架柱需要加固，分别位于G/7.9.10.12.14轴，其中G/7.9.10.12轴框架柱受损较重，需加固框架柱截面均为700*700，地下至地上一层加固，其余层不加固。
地下加固柱为四面加固每面加大100mm，地上一层为三面加固，室内每面各加大100mm。
其中地下室框架柱在结构标高0.25处以G轴往南为中段纯地下室顶板，结构标高1.410位置处以G轴往北为综合办公楼地下室顶板。
根据设计要求，受损较重框架柱加固前，柱头损伤的混凝土应剔除，直至坚硬部位；剔凿表面应清理干净，做好界面处理，避免出现冷缝；采用灌浆料掺微膨胀剂，采取压力注浆等方式，结合柱加大截面灌注，确保强度和密实度；在梁柱节点范围内应加密箍筋间距，确保施工质量,在剔凿施工前，应对剔凿的柱进行可靠地支撑托换，支撑方案应考虑上部各层结构和非结构构件等恒载、活荷载，支撑系统应进行承载力和稳定性计算。
框架结构大跨梁的施工方案
框架结构大跨梁的施工方案1. 引言框架结构大跨梁的施工是建筑施工中的重要部分之一。
大跨梁的施工需要经过详细的规划和考虑，以确保施工的安全性和有效性。
本文将介绍框架结构大跨梁的施工方案，包括施工前准备工作、梁体的浇筑和固定、以及安全注意事项等内容。
2. 施工前准备工作在进行框架结构大跨梁的施工之前，需要进行充分的准备工作，以确保施工的顺利进行。
以下是施工前的准备工作：2.1 施工图纸的审查施工图纸是施工的基础，需要对图纸进行仔细的审查，了解梁体的设计要求和相关细节。
同时，需要与设计师和结构工程师沟通，确保对梁体设计及施工要求的理解一致。
2.2 材料和设备的准备在施工前，需要准备好梁体浇筑所需的材料和设备。
材料包括钢筋、混凝土、模板等。
设备包括起重机械、混凝土搅拌机等。
需要对材料和设备进行检查，确保其质量和完好性。
2.3 施工队伍的组织施工需要组织合适的施工队伍，包括施工人员、监理人员和安全人员等。
施工队伍需要具备相关的施工经验和技能，以确保施工的质量和安全。
3. 梁体的浇筑和固定在进行框架结构大跨梁的施工时，梁体的浇筑和固定是关键的环节。
下面将介绍梁体的浇筑和固定的具体步骤：3.1 梁体的模板安装首先，在梁体的施工位置上安装模板。
模板需要按照施工图纸上的要求进行安装，并严格控制模板的水平和垂直度。
3.2 钢筋的预埋和绑扎在模板安装完成后，需要进行钢筋的预埋和绑扎工作。
预埋钢筋要按照施工图纸上的要求进行布置，并注意钢筋的间距和连接。
绑扎钢筋时要注意固定的牢固和连接的可靠性。
3.3 混凝土浇筑和养护当钢筋的预埋和绑扎工作完成后，可以进行混凝土的浇筑。
混凝土的浇筑要均匀、稳定，并采取适当的振捣措施，以确保混凝土密实无空洞。
浇筑完成后，要对混凝土进行养护，保持适宜的湿度和温度，以促进混凝土的早期强度发展。
3.4 梁体的固定当混凝土达到预定的强度后，可以进行梁体的固定工作。
固定工作包括卸下模板、拆除支撑等。
托梁拔柱在框架结构加固改造中的设计与应用
托梁拔柱在框架结构加固改造中的设计与应用论文
框架结构是建筑结构中常见的一种，可以抵抗一定程度的侧力。
但由于外力造成的震动、剪切和扭转可能会让结构出现非线性破坏，因此，对框架结构的加固改造尤为重要。
其中，托梁拔柱技术是一种常用的加固改造技术，可以显著提升框架结构的非线性抗震能力。
托梁拔柱技术原理是，在框架结构上，增加一定数量的支撑构件，让构件的端部趋向平衡，从而改变构件的受力方式，使之能更好地抵抗非线性荷载作用。
同时，设置在构件铰接处的拉杆也能够抵抗剪切和扭转。
在托梁拔柱加固改造设计中，应根据框架结构的形式，确定结构的非线性抗震能力。
适当改变构件的截面面积、材质以及尺寸，使之能更好地承受荷载。
同时，根据构件的受力特性，选择适当的拉紧构件，使之能抵抗构件的剪切和扭转。
最后，要根据改造后结构的形式，进行结构的安全性校核，确保结构具有足够的安全性和稳定性。
综上所述，托梁拔柱技术是框架结构加固改造中一种常用的方法，其设计与应用需要根据实际情况来确定。
虽然托梁拔柱技术可以提高框架结构的非线性抗震能力，但还需要一定的调研和计算，以正确应用这种技术，来满足结构加固改造的目的。
托梁换柱施工方案
1. 引言本文档旨在就托梁换柱施工方案进行详细的阐述。
托梁换柱是一种常见的工程施工方法，用于维修和加固建筑物中的柱子。
本文将介绍该施工方案的准备工作、施工过程和注意事项。
2. 准备工作在进行托梁换柱施工之前，需要做以下准备工作：2.1 确定施工区域首先，需要确定需要进行托梁换柱的具体区域。
对建筑物进行全面检查，确定柱子需要被替换的位置。
2.2 制定安全计划施工前必须制定详细的安全计划，确保施工期间施工人员的安全。
该计划需包括紧急疏散计划、施工人员的安全装备要求以及应急救援措施。
2.3 准备材料和设备根据托梁换柱方案，准备所需的材料和设备，包括新柱子、托梁装置、起重机械等。
检查这些装备的质量和性能，确保其适合施工使用。
2.4 通知相关方面在施工之前，需要及时通知建筑物的业主或相关管理部门。
确保其他工作人员或房屋使用者了解施工时间和相关安排，以便做好相应的协调工作。
3. 施工过程托梁换柱的施工过程可简要概括为以下几个步骤：3.1 支撑建筑物在进行柱子更换施工前，需要使用托梁装置支撑建筑物的重量，以保证施工期间的安全。
根据建筑物的结构和设计要求，合理选择支撑点和托梁装置。
3.2 拆除旧柱子使用适当的工具和设备，将旧柱子拆除。
注意施工中对周围构件的影响，确保不会对其他结构造成损坏。
3.3 安装新柱子将新柱子精确地放置到旧柱子的位置上。
使用适当的固定装置，将新柱子固定在位。
确保新柱子的垂直度和水平度满足要求。
3.4 检查和测试在施工结束后，对完成的工作进行检查和测试。
确保新柱子的安装质量和稳定性符合相关标准和要求。
3.5 清理现场完成施工后，清理现场垃圾和废弃物，保持施工区域的整洁。
4. 注意事项在进行托梁换柱施工时，需要注意以下事项：4.1 安全第一安全是施工的首要考虑因素。
施工人员必须佩戴个人防护装备，并遵守相关的安全操作规程。
禁止在施工区域内吸烟或使用明火。
4.2 确保结构安全在施工过程中，要注意其他结构的稳定性和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Ｌ
２ 柱混凝土置换 方案设计
考虑 到柱 混凝 土强度 过低 ，须 对加 渣 区域混 凝 土进 行 置换 。 据 实际情 况 ， 工程选 用应 变和 顶升 量双控 法 托梁 根 该
换柱 ， 它是 指在 托梁 换柱过 程 中 ， 在托 换支 撑 系统底 部打 入 带有 刻度 的钢 楔 以对结 构梁 施加 一定 的顶 升 力 ，同时采 用 应 变测试 仪 监测托 换 支撑 系统 的应变 ，并 对混 凝 土柱 的沉
连 接环板 Ｑ ３ Ｂ ６ ９ｍ ６ ｍ ２ ５ ０ ｍｘ １ ｍ无 缝钢 管 ， 支撑 项部 和
计算确定顶撑开始和结束楼层 ， 并确定型钢支撑规格、 顶升
作者简 介：胡新红（ ９ ８ ）男 ， １７ 一 ， 本科 ， 高级工程师。 作 者地址 ：浙江 省杭州 市莫干 山路 １０号耀 江国 际大厦 Ｂ座 １Ｆ ０ １
胡新 红
简 要
杭州 ３０ ０ ；、 １０ ５２ 中建三 局建 设工 程股份 有 限公 司（ 沪） 上海 ２０２ ０ １９
１杭 州市 建设 工程 质量 安全 监督 总站 、
摘 要： 介绍 了大跨 度框 架结 构的托 梁换柱 施工技 术 。在 托梁换 柱过 程 中 ，采用 应变 和顶升 量双 控法 对大跨 度 框架 柱进 行 托换 和控制 ，经实 际应用 证 明该法安 全可靠 ，可供 同类 工程参 考 。 关 键词 ： 梁换柱 施工 技术 托换设 计 结 构加 固 应变 控制 托
同 柱。
蓥 Ｉ
土爽满 层
明照偏砥
爽 蓖层 — —
１２ 柱 夹渣 情 况 ． 由于柱混 凝 土在 浇筑过 程 中 ，局 部 因雨水 中刷形 成 夹
柱Ｃ （ — ５） —
墓 ｒ 一‘一
１
Hale Waihona Puke ／ 渣层 ， 测强 度较低 ， 实 需对该 部 分柱进 行置 换 （ １。 图 ）
降和 梁 的裂 缝进 行观 测 ， 确反 映 出结构 、 换 支撑 系统 以准 托
的变形 和 受力状 态（ ２ 。 图 ）
变变形 、 裂缝 宽度 及待 拆除柱 上层 柱 的沉 降。 梁
（ 待 钢支 撑全 部完 成后 ， ｄ） 实施钢 筋混 凝土 柱 的拆除 、
３ 托换方 案设计 与相关验算
工 序沿 楼 层 自下而 上依 次进 行 （ ４ 图 ５ 图 ６ 。 图 、 、 ）
目 ｋ
钢 楔到位 后 进 行完成 后 周边 封 闭浇 筑 灌浆 料 ，灌浆 料
自
：
ｆ ｆＩ
陲
泞
‘
厂
强 度不 低 于 Ｃ０ ５。
Ｗ Ｗ ｉ
’
Ｉ Ｉ
丽 １
１
蜒
－ ｊ
震等 级 为 ３ ， 震设 防烈 度 为 ６ 。柱 网 间距 多为 ９ｍ 级 抗 度 、 １ ｍ １ ， 架梁 内布 有有 粘 结预 应 力筋 ， 混凝 土 等 １ 及 ４ｍ框 柱
级 为 Ｃ ０ 梁 板 混 凝 土等 级 为 Ｃ ５ 梁柱 核 心 区 混凝 土 等 级 ５， ３，
３ １ 托换 方案 整体 思路 ．
钢筋恢 复和 混凝 土浇 筑及 养护 等 工作 。 （） ｅ 新浇混 凝 土达到 设计 强度 后 ， 白上 而下 拆除 钢支
撑体 系 。
（ ） 拟 拆除柱 周边 框架 梁上先 增 加型钢 支撑 ， 据 ａ 在 根
３２ 托 换支撑 系统 的设 计及 计算 ． 在进 行托 换支撑 系统 设计 时 ， 钢柱 采 用两端 带有 支撑
应 力钢 绞线 通过 ，因此化 学螺 栓不 宜 直接 打 到梁 顶及 梁 底
图 ５ 加 楔 示 意
Ｚ 丢 ２／ 蒌 Ｉ 茬 耍２ ｌ 、Ｔ １ ４ ３ ６ ８
图 ６ 钢 楔 大 样
大跨度框 架结构托梁换柱 技术 的设计与施工
Ｄｅ ｉ ｎ ａ ｄ Ｃｏ ｓｒ ｃ ｉ ｎ ｏ ｕ ｐ ｒｉ ｇ Ｂｅ ｍ ｓＲｅ ｌｃ ｎ ｌ ｍｎ ｓｇ ｎ ｎ ｔｕ ｔ ｆＳ ｐ ｏ ｔ ａ ｐ ａ ｉ ｇＣｏ ｕ ｏ ｎ ｓ Ｔ ｃ ｎ ｌ ｇ ｒ ｎ — ｐ ｎ Ｆ ａ ｅ ｔｕ ｔ ｒ ｅ ｈ ｏ ｏ ｙｆ ｏ Ｌｏ ｇ Ｓ ａ ｒ ｍ ｄ Ｓ ｒ ｃ ｕ ｅ
（ １０ ５ 。 ３ ０ ０ ）
底 部 与结构采 用后 置埋 件连 接 （ ３ 。 图 ）
根 据 不 同 部 位 受 荷 情 况 ， 经 计 算 ，最 大 单 撑 力
３ １５ ｋ ， 大顶 升量 ６２ ｍ 。 ２ Ｎ 最 ． ｍ
收 稿 日期 ：２ １— ７ １ ０２０—２
７ ２２ ｍ ８Ｉ ０．Ｂ 曲 ６ ｌ８Ｉ
７Ｗ Ｘ Ｘ ￣ ？ ． Ｚ／
．
图 ４ 钢支撑顶端与梁连接节点
４． — ＾， ＾Ｊ
图 ３ 托 换 示 意
４ 托换支撑 系统 的施工与卸载
４１ 后置 埋件 施工 ．
４１１ 底 部 埋 件 施 工 ．．
现 场放 线 ， 梁 （ ） 后置 埋 板 ， 用化 学 锚 栓 固定 ， 在 板 顶 采 顶部 与钢 板 穿孔 塞焊 ， 板底 灌胶 以 与混凝 土粘结 ， 时现 场 同 放样， 进行 钢 支撑 制作 、 加工 ； 由于梁 顶钢 筋较 密 ， 且均 有预
图 １ 柱 混凝 土设计及夹渣示意
图 ２ 柱 混凝 土置换 示意
量及 钢楔 个数 。
（ ｂ）对型 钢 支 撑 再施 加 预 应 力 ， 应 力通 过 在底 部 打 预
入 钢楔 获取 ， 预压 应 力从 下往上 依次 分级 施加 。 （ ）加 强 托换 过 程 的 监测 工 作 ， Ｃ 主要 监 测 钢支 撑 的应
中图分类号： Ｕ ５ ． Ｔ ７６３
／ 文献标识码 Ｂ
【 文章编号】１０— ０ １２ １ ）８０ ８— ３ ０４ １０ （０２０ —７ ６０
１ 托 换 柱 概 况
１１ 设 计 概 况 ．
Ｉ
ｃ３ ５ ／
该 工 程结构 形 式为 大跨 度框 架结 构 ，地下 １ 以 下抗 层
