第三章轨道几何形位3.1 概述轨道几何形位是指轨道各部分的几何形状、相对位置和基本尺寸。
3.1.1 轨道几何形位的基本要素轨距:在轨道的直线部分,两股钢轨之间应保持一定的距离水平:两股钢轨的顶面应位于同一水平或保持一定的相对高差方向:轨道中线位置应与它的设计位置一致前后高低:两股钢轨轨顶所在平面(即轨面)在线路纵向应保持平顺轨底坡:为使钢轨顶面与锥形踏面的车轮相配合,两股钢轨均应向内倾斜铺设轨距加宽:在轨道的曲线部分,除应满足上述要求外,还应根据机车车辆顺利通过曲线的要求,将小半径曲线的轨距略以加宽外轨超高:为抵消机车车辆通过曲线时出现的离心力,应使外轨顶面略高于内轨顶面,形成适当的外轨超高缓和曲线:为使机车车辆平稳地自直线进入圆曲线(或由圆曲线进入直线),并为外轨逐渐升高、轨距逐渐加宽创造必要的条件,在直线与圆曲线之间,应设置一条曲率和超高渐变的缓和曲线3.1.2 控制轨道几何形位的重要性3.2 机车车辆走行部分构造简介转向架的主要功能是:将车体荷载均匀分配于轮对,保证机车车辆顺利通过曲线,并降低轮对振动对车体的影响。
3.2.1 转向架的构造和类型重要概念全轴距:同一机车车辆最前位和最后位车轴中心间水平距离固定轴距:同一转向架上始终保持平行的最前位和最后位车轴中心间水平距离车辆定距:车辆前后两转向架上车体支承间的距离3.2.2 轮对对轮对的要求是:应有足够的强度,以保证在容许的最高速度和最大载荷下安全运行;应在强度足够和保证一定使用寿命的前提下,自重最小,并具有一定弹性,以减小轮轨之间的相互作用力;应具备阻力小和耐磨性好的优点,以降低牵引动力损耗并提高使用寿命;应能适应车辆直线运行,同时又能顺利通过曲线,还应具备必要的抵抗脱轨的安全性。
踏面:车轮与钢轨的接触面;轮缘:突出的圆弧部分,是保持车辆沿钢轨运行,防止脱轨的重要部分;车轮内侧面:轮缘内侧面的竖直面;车轮外侧面:与车轮内侧面相对的竖直面;车轮宽度:车轮内外两侧面之间的距离;轮辋:车轮上踏面下最外的一圈;轮毂:轮与轴互相配合的部分;幅板:联接轮辋与轮毂的部分,幅板上有两个圆孔,便于轮对在切削加工时与机床固定并供搬运轮对之用。
铁路轨道考试试题及答案(问答题)

铁路轨道考试试题及答案〔问答题〕1、轨距、水平、轨底坡的定义是什么?如何测定?轨距为两股钢轨头部内侧与轨道中线相垂直的距离。
轨距用道尺或轨检车进展测量。
水平是指线路左右两股钢轨顶面的相对高差。
水平可用道尺或轨检车进展测量。
轨底坡为钢轨底面对轨枕顶面的倾斜度〔也叫内倾度〕测量轨底坡也可用拉绳法,即从两股钢轨底拉一条细绳,使绳靠贴两根钢轨轨底的最低点,测量不靠绳一边轨底距绳的距离。
2、标准轨距是多少?曲线轨距如何规定?承受 1435mm 轨距,是以固定轴距为 4m 的车辆顺当通过曲线为条件计算出来的,并按各类机车亦能顺当通过为条件加以检算。
3、轨距、水平的允许误差及适用范围是什么?何为三角坑?轨距:容许偏差值为+6 和-2mm 即宽不超过 1441mm 并不小于1433mm,正线道发线不超过2‰站线和专用线不得超出3‰。
水平:正线道发线不得大于4mm,其他站线不得大于5mm。
三角坑:指在一段规定的距离内,先是左股钢轨高于右股,后是右股高于左股,高差值超过容许偏差值,而且两个最大水平误差点之间的距离缺乏 18m。
4、曲线轨距加宽和外轨超高的设置方法是什么?超高值有何规定?将曲线轨道内轨向内侧移动,轨距加宽的递减,应在缓和曲线或直线范围内进展,递减率不大于1‰.曲线外轨的位置则保持与轨道中心半个轨距的距离不变。
外轨超高应在整个缓和曲线内递减顺坡,未设缓和曲线者,则以不大于1‰的递减率在直线段顺接。
双线地段不超过 150mm;单线地段不超过 125mm。
5、钢轨类型如何划分?有哪几种?6、轨道附属设备有哪些?什么叫轨道爬行?信号标志及线路标志的作用及设置位置如何?防爬设备、加强设备、明桥面轨道、平角道口。
当列车运行时,它与钢轨会有一纵向力的作用〔主要是摩擦力〕,这会使钢轨产生纵向移动,有时甚至带动钢轨一起移动,这种现象就叫做轨道爬行。
作用:向行人和线路养护人员显示铁路建筑物设备位置状态。
位置:在线路运行方向左侧。
修规补充规定

1.对《铁路线路修理规则》第1.0.8条的补充规定1.1 宽轨线路轨距标准轨距是钢轨踏面下16mm范围内两股钢轨工作边之间的最小距离,直线轨距标准为1520mm。
曲线轨距按表1规定标准在里股加宽。
表1注:在半径为350米以下的曲线上,允许比规定的容许误差大出钢轨实际侧磨值,以减少改道次数,延长木枕的使用寿命,以及减少混凝土轨枕扣件和人工的投入,其最大值不得超过1541mm。
1.2 宽轨线路轨道几何尺寸容许偏差管理值如表2规定表2和偏差)不得大于1541mm。
(2)三角坑偏差不含曲线超高顺坡造成的扭曲量,检查三角坑时基长为6.25m,但在18m的距离内无超过表列的三角坑值。
(3)轨向偏差(直线)和高低偏差为10米弦测量的最大矢度值。
(4)曲线正矢容许偏差执行《铁路线路修理规则》表3.7.10-2的规定。
(5)专用线按其它站线办理。
1.3 宽轨道岔各部轨距1.3.1尖轨尖端轨距:见表3表31.3.2 尖轨跟端轨距:见表4表41.3.3 导曲线中部轨距按标准图办理,无标准图时按设计图办理。
1.3.4辙叉部分轨距:直、侧向均为1520mm。
另外,对道岔前端与另一道岔后端相连,尖轨尖端轨距递减率如不能按6‰递减时,可加大前面道岔的辙叉轨距为1526mm。
1.3.5尖轨在第一拉杆中心处最小动程:直尖轨为142mm,曲尖轨为152mm。
1.4 宽轨道岔各部分轨距加宽递减执行《铁路线路修理规则》第3.9.2条规定。
1.5 宽轨道岔导曲线支距与超高导曲线支距按标准图或设计图设置,在导曲轨与基本轨两股钢轨作用边之间测量。
导曲线可根据需要设置6mm的超高,并在导曲线范围按不大于2‰顺坡。
1.6 宽轨道岔轮缘槽宽度1.6.1护轨平直部分轮缘槽标准宽度为42mm,如侧向轨距为1526mm,则侧向护轨轮缘槽宽度为48mm,允许误差为+3,-1mm。
1.6.2辙叉心理论尖端至心轨宽50mm处轮缘槽标准宽度为46mm,允许误差为+3,-1mm。

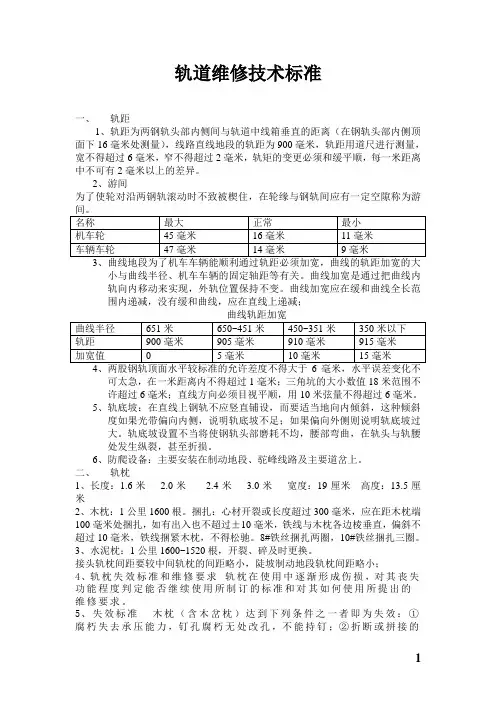

轨道线路维修技术标准

轨道维修技术标准一、轨距1、轨距为两钢轨头部内侧间与轨道中线箱垂直的距离(在钢轨头部内侧顶面下16毫米处测量),线路直线地段的轨距为900毫米,轨距用道尺进行测量,宽不得超过6毫米,窄不得超过2毫米,轨矩的变更必须和缓平顺,每一米距离中不可有2毫米以上的差异。
2、游间为了使轮对沿两钢轨滚动时不致被楔住,在轮缘与钢轨间应有一定空隙称为游小与曲线半径、机车车辆的固定轴距等有关。
曲线加宽是通过把曲线内轨向内移动来实现,外轨位置保持不变。
曲线加宽应在缓和曲线全长范围内递减,没有缓和曲线,应在直线上递减;可太急,在一米距离内不得超过1毫米;三角坑的大小数值18米范围不许超过6毫米;直线方向必须目视平顺,用10米弦量不得超过6毫米。
5、轨底坡:在直线上钢轨不应竖直铺设,而要适当地向内倾斜,这种倾斜度如果光带偏向内侧,说明轨底坡不足;如果偏向外侧则说明轨底坡过大。
轨底坡设置不当将使钢轨头部磨耗不均,腰部弯曲,在轨头与轨腰处发生纵裂,甚至折损。
6、防爬设备:主要安装在制动地段、驼峰线路及主要道岔上。
二、轨枕1、长度:1.6米 2.0米 2.4米 3.0米宽度:19厘米高度:13.5厘米2、木枕:1公里1600根。
捆扎:心材开裂或长度超过300毫米,应在距木枕端100毫米处捆扎,如有出入也不超过±10毫米,铁线与木枕各边棱垂直,偏斜不超过10毫米,铁线捆紧木枕,不得松驰。
8#铁丝捆扎两圈,10#铁丝捆扎三圈。
3、水泥枕:1公里1600~1520根,开裂、碎及时更换。
接头轨枕间距要较中间轨枕的间距略小,陡坡制动地段轨枕间距略小;4、轨枕失效标准和维修要求轨枕在使用中逐渐形成伤损,对其丧失功能程度判定能否继续使用所制订的标准和对其如何使用所提出的维修要求。
5、失效标准木枕(含木岔枕)达到下列条件之一者即为失效:①腐朽失去承压能力,钉孔腐朽无处改孔,不能持钉;②折断或拼接的接合部分离,不能保持轨距;③机械磨损,经削平或除去腐朽木质后,容许速度大于18km/h的线路,其厚度不足140mm,其他线路不足100mm;④劈裂或其他伤损,不能承压、持钉。
轨道交通曲线地段加宽设置及其原因分析

[1]
工作落实到位,具体如图 1 所示。
[2]
[3]
[4]
[5]
田晓燕 . 城市交通规划设计中立交与周边建筑及环境的关
划设计要求,严格审查建筑设计方案,其次,成立专家评审小组,
住宅设计方面,要进行合理布局,贯彻落实好节能环保原则,生
共同致力于设计方案的具体内容和要求,对设计思想与设计任
态化设置和处理生活排泄物和生活垃圾等,其中,要注重住宅区
务书的要求进行分析。最后,在建筑设计方案最终决策中,要深
公共绿地的设置,将屋顶绿化水平提升上来,给予绿化覆盖率一
引言
当列车在直线上运行时,车体中心线与线路中心线重合,车
现在的城市都在向大型化、国际化发展,这些城市通常是国
体和建筑物之间能够保持必要的安全空间。但是,当列车行驶
家或某一地区的政治中心、金融中心或制造中心,具有城市规模
到曲线地段时,转向架中心点沿线路运行,而车体为刚性结构,
大、人口多的特点。轨道交通由于具有运量大、速度快、准时、安
辆中心线偏移产生的曲线地段限界加宽、因曲线半径较小而设置的曲线地段轨距加宽等 3 种情况。分析成果对正确认识曲
线地段加宽设置的原因和规律,
保证曲线地段线路安全运营具有重要意义。
关键词:轨道交通;
曲线地段;
曲线超高;
曲线加宽
中图分类号:TU522.09
1
文献标识码:A
文章编号:1001-6945(2020)005-0091-02
部向轨道内侧偏移(d 内 1),如图 1(a)所示。
由于曲线外轨超高,车体向曲线内侧倾斜,使车辆限界上的
控制点在水平方向上向内移动了一个距离(d 内 2),
如图 1(b)所示。
曲线轨距加宽

第四节曲线轨距加宽2010-08-02 14:52:46关键字:曲线轨距加宽五、轨底坡由于车轮踏面与钢轨顶面主要接触部分是1/20的斜坡,为了使钢轨轴心受力,钢轨也应有一个向内的倾斜度,因此轨底与轨道平面之间应形成一个横向坡度,称之为轨底坡。
钢轨设置轨底坡,可使其轮轨接触集中于轨顶中部,提高钢轨的横向稳定能力,减轻轨头不均匀磨耗。
分析研究指出,轨头中部塑性变形底积累比之两侧较为缓慢,故而设置轨底坡也有利于减小轨头塑性变形,延长使用寿命。
我国铁路在1965年以前,轨底坡设定为1/20。
但在机车车辆的动力作用下,轨道发生弹性挤开,轨枕产生挠曲和弹性压缩,加上垫板与轨枕不密贴,道钉的扣压力不足等原因,实际轨底坡与原设计轨底坡有较大的出入。
另外车轮踏面经过一段时间的磨耗后原来1/20的斜面也接近1/40的坡度。
所以1965年以后,我国铁路的轨底坡统一改为1/40。
曲线地段的外轨设有超高,轨枕处于倾斜状态。
当其倾斜到一定程度时,内轨钢轨中心线将偏离垂直线而外傾,在车轮荷载作用下有可能推翻钢轨。
因此,在曲线地段应视其外轨超高值而加大内轨的轨底坡。
调整的范围见表2-3。
应当说明,以上所述轨底坡的大小是钢轨在不受列车荷载作用情况下的理论值。
在复杂的列车动荷载作用下,轨道各部件将产生不同程度的弹性和塑性变形,静态条件下设置的1/40轨底坡在列车动荷载作用下不一定保持1/40。
轨底坡设置是否正确,可根据钢轨顶面上由车轮碾磨形成的光带位置来看。
如光带偏离轨顶中心向内,说明轨底坡不足;如光带偏离轨顶中心向外,说明轨底坡过大;如光带居中,说明轨底坡合适。
线路养护工作中,可根据光带位置调整轨底坡的大小。
表2-3 内股钢轨轨底楔型或枕木砍削倾斜度外缘超高(mm) 轨枕面最大倾斜铁垫板或承轨槽面倾斜度0 1/20 1/400~75 1:20 1:20 0 1:4080~125 1:12 1:12 1:30 1:17概述机车车辆进入曲线轨道时,仍然存在保持其原有形式方向的惯性,只是受到外轨的引导作用方才沿着曲线轨道行驶。
城市轨道交通 小半径曲线 轨距加宽

一、轨距加宽计算的原理和方法
地铁车辆由直线进入半径较小的曲线时,车辆转向架前轴的外轮缘冲击外轨,迫使转向
架转向,而转向架后轴的内轮又靠向内轨,为使车辆平顺地通过曲线,对于小半径曲线的轨
距要适当加宽。曲线轨距加宽是按车辆在静力自由内接条件所需轨距来进行计算的,其值与
曲绂半径、车辆固定轴距、轮轨间隙、轮缘厚度、轮距等因素有关。
由于车辆由曲线外股钢轨导向,为保持曲线外股钢轨圆顺,故规定曲线轨距加宽值应加
在里股,即将里股钢轨向曲线内侧横移,使其与线路中心线的距离等于 l 435/2 加上轨距加宽
值。
表 1 曲线地段轨距加宽值
曲线半径/m
加宽值/mm
B 型车
A 型车
200≥R>150
5
10
150≥R>100
10
15
注 : A 型 车 固 定 轴 距 2500mm, B 型 车 固 定 轴 距 2 200~2 300mm。
∆ܵ——轨距容许负误差,∆ܵ ൌ 2mm。
由于地下铁道车辆固定轴距尚未统一,因此上述公式对于同一半径的加宽值就有出入,
另外,鉴于国内外对曲线轨距加宽有逐渐减小的趋势,对上述计算的轨距加宽值还要做一些
修正。
二、曲线轨距加宽的标准
《地铁设计规范》规定,半径等于及小于 200 m 曲线地段的轨距应按表 1 进行加宽。
(3) 在困难条件下,曲线轨距加宽,允许按不大于 3‰递减。
YH HZ
(a)Leabharlann S1ZH HY S210m S2
S1
S1= S2
YH HZ
ZH HY
(b)
S2
S1
S1
10m S2
轨道及道岔主要结构图示介绍

宽轨枕
道床 一、作用:
1.支承轨枕,把从轨枕上传来的压力均匀地传给路 基;2.固定轨枕的位置,阻止轨枕纵向和横向移动; 3.缓和机车车轮对钢轨的冲击。 二、分类 碎石道床(有渣道床)
碎石、卵石、粗砂等,其中以碎石为最优。 我国铁路一般都采用碎石道床。 整体道床(混泥土道床)
整体道床
(1)由于有害空间的存在,当机车车辆通过辙叉有害空间时, 轮缘有可能走错辙叉槽而引起脱轨; (2)设置护轮轨的运行方向实行强制性的引导。 道岔有害空间是限制列车过岔速度的一个重要因素。 活动心轨道岔:消灭有害空间,适应列车高速运行要求。 (1)活动心轨和心轨是同时被扳动的; (2)当尖轨开通某一方向时,活动心轨的辙叉心轨就与开通 方向一致的翼轨密贴,而与另一翼轨分开,从而消灭了有害空 间, 使列车安全通过道岔。
辙岔与护轨
辙岔与护轨
有害空间
有害空间
常用道岔有关指标。
道岔号 数
(N)
辙叉角 (α)
导曲 半径(m)
道岔全长 (m)
侧向允许通 过速度
(km/h)
9
6°20′25″
180
28.848
30
12 4°45′49″
330
36.815
45
18 3°10′12.5″ 800
54.00
80
二、其他类型道岔与交叉设备
米 轨
一、轨距加宽
由于固定轨距的 影响,在小半径 曲线上轨距应适 当地加宽。
曲线轨距加宽表
曲线半径R (m)
加宽值(mm)
R≥350
0
350>R≥300
5
R<300
二、外轨超高 机车车辆在
曲线上运行时, 由于离心力的作 用使曲线外轨承 受了较大的压力, 必须将外轨抬高,
