曾世铭 单晶硅少子寿命测试影响因素的研究
考文献
• WT-2000PV 操作手册 施美乐博公司上海代 表处
• 孙秀菊，任丙彦，周春兰等．用碘酒和氢 氟酸钝化单晶硅的比较[A]．第十届中国太 阳能光伏会议论文集，36~38
完
谢 谢
图2. 不同腐蚀时间t的样品表面显微照片(600倍，a. t=0；b. t=1min ；c. t=3min；d. t=5min) Fig.2. Micrograph of the surface acid etching at different time.
• 同时也表明硅单晶棒的寿命裸测值是变化 的，如果切断用带锯的刃口粗钝，进刀速 度快，则寿命的裸测值必然很低，这并不 代表单晶的体寿命低。一般说来，裸测寿 命时，单晶棒端面是不经过酸腐蚀的，寿 命值较低，只需总结出寿命裸测值与钝化 值之间的关系，就可得出相应的单晶体寿 命值。
45 40 35
Life time(us)
A B C D E
30 25 20 15 10 5 -1 0 1 2 3 4 5 6 7 AcidAcid etching time(min) erode time (min) 8
图1. 酸腐蚀时间t对少子寿命的影响
Fig.1. The influence of acid etching time on life time of samples.
Life time (us)
a b c d
20 15 10 5 0 1 2 3
samples
4
5
图4. 不同样品钝化前后少子寿命 (a、b: 钝化前；c、 d: 钝化后) Fig.4. Life time of samples before passivation compared with after passivation. (a、b: before passivation; c 、d: after passivation
单晶硅少子寿命测试影响因素的 研究
胡江峰 杨超 牛冬梅 胡荣星 曾世铭 江西旭阳雷迪高科技股份 有限公司，江西 九江
• 摘要：使用HF与HNO3按一定比例混合对单晶硅片 表面腐蚀，研究腐蚀不同时间及不同浓度的碘酒 钝化硅片表面对少子寿命测试的影响，确定HF与 HNO3的体积比为1：6时，腐蚀5~7分钟，碘酒浓 度为0.08mol/L时，表面钝化效果最佳。选取不同 少子寿命的单晶片进行钝化，使用WT-1000B和 WT-2000PV型少子寿命测试仪进行对比，研究了 硅片少子寿命裸测值与钝化值间的关系，并对比 了两种不同仪器测试结果的差异。
3.3碘酒浓度对少子寿命测试的影响
当碘与无水乙醇的摩尔浓度分别为0.02、 0.04、0.06、0.08、0.1时，滴入装在自封 袋中的同类样品分别进行表面钝化，钝 化后的少子寿命如图3所示。随着碘浓度 的增加，样品钝化后的少子寿命逐渐增 大，当c(I)=0.08mol/L时，达到最大值， 继续增加碘酒浓度时，钝化后少子寿命 有所降低。因此确定碘酒最佳浓度为 0.08mol/L，这与孙秀菊等报道的一致[2] 。众所周知，碘原子可与硅的（100）表 面上的悬挂键结合，从而避免了少子寿 命的杀手--重金属杂质，特别是Fe,Cu等 原子沾污硅的表面，就能获得较真实的 单晶体寿命值。此外还应强调钝化用的 碘酒必须现配现用，否则钝化效果将会 大打折扣。
4结论
• 使用HF与HNO3按体积比为1：6混合对单晶 硅片表面腐蚀，腐蚀时间在5~7分钟少子寿 命达到最大，这是由于带锯截断时，硅片 表面有一定深度的损伤层和受到沾污，形 成少子表面复合中心，测得少子寿命受表 面寿命影响较大，使用混合酸腐蚀，去除 表面损伤层和沾污，使表面趋于平整，可 使测得少子寿命显著提高。 • 不同浓度的碘酒钝化硅片，结果表明碘酒 浓度为0.08mol/L时，表面钝化效果最佳。
• 使用WT-2000PV少子寿命测试仪测试样品，少子 寿命的裸测值为3.8927μs，置于LDPF自封袋中， 少子寿命的裸测值为3.9399μs。因此下一步钝化 时，自封袋对少子寿命的测试的影响可忽略。
3.2 表面形态对少子寿命测试的影响
• 取五个硅样片在HF与HNO3的混合酸中腐蚀，各自经历不同的腐蚀时 间。使用WT-2000PV少子寿命测试议所测得的少子寿命裸测值如下图1 所示。 从图1中可知，随着酸腐蚀时间的 增加，测得的少子寿命值逐渐增大 ，在5~7min时最大，样品的厚度减 少0.3~0.4mm。在腐蚀前的裸测的 最小少子寿命值为3.8μs，腐蚀后 都达到10μs以上。这主要是因为用 金刚石带锯截取的单晶硅片表面受 到沾污和具有一定深度的损伤层， 这些损伤层及沾污形成少子的表面 复合中心，从而测得的少子寿命值 较小。
• 选取不同少子寿命的单晶硅片，用0.08mol/L的碘 酒进行钝化，使用WT-1000B和WT-2000PV型少子 寿命测试仪进行对比，发现使用WT-2000PV型少 子寿命测试的结果普遍比使用WT-1000B测得的结 果要高； • WT-1000B少子寿命测试仪测试钝化前的单晶硅片 的少子寿命大于1.7μs时，钝化后的少子寿命都大 于10μs, 以此作为我们硅单晶和硅片的出厂标准； 当使用WT-2000PV少子寿命测试仪测试钝化前的 少子寿命大于2.8μs时，钝化后的少子寿命都大于 10μs。
Life time(us)
0.00
0.02
0.04
0.06
0.08
0.10
Concent of iodine mol/L
图3. 不同碘浓度钝化样品的少子寿命(c(I)=0, 0.02, 0.04, 0.06, 0.08, 0.1) Fig.3. Effect of iodine concentration on Life time of samples after passivation.
• 我们通过研究，获得了寿命裸测值与钝化 值间的对应关系，根据裸测值可以较方便 地给出单晶的体寿命值，以满足生产要求 。同时也总结了影响单晶硅片少子寿命测 试的一些因素。
2 实验条件和过程
• 使用DRF-95直拉式单晶炉，装料量105公斤，生长 直径8寸，P型[100]硅单晶；无锡上机磨床有限公 司的数控金刚石带锯对单晶硅棒切断和切取实验 样片；采用匈牙利Semilab的WT-2000PV型和WT1000B型少子寿命测试仪测试硅片的少子寿命。
a
b
c
d
图2为样品D在酸腐蚀前 与酸腐蚀后的表面 显微相片。从图中 可知，随着腐蚀时 间的增加，硅片表 面逐渐趋于平整， 当腐蚀时间t=5min时 ，硅片表面的损伤 层基本消失，由图3 可知此时少子寿命 达到22.706μs，是腐 蚀 前 的 2.9 倍， 这 进 一步验证了损伤层 对少子寿命测试的 影响。
3.4 不同样品钝化后的效果
图4为五个样品钝化前和 不同样品经混合酸腐蚀7 分钟后用0.08mol/L的碘酒 溶液钝化后的少子寿命对 比图，其中曲线a、b为使 用WT-1000B少子寿命测 试仪测试钝化前、后的结 果，曲线c、d为使用WT2000PV少子寿命测试仪测 试钝化前、后的结果。
30 25
关键词：单晶硅；少子寿命；钝化
1引言
• 少子寿命是半导体晶体硅材料的一项关键性物理参数，它对硅 太阳能电池的性能有重要的影响，硅片的少子寿命值越高越好 。少子寿命低，将会严重降低电池的光电转换效率。使用微波 光导衰退法(μ-PCD)测试得到的少子寿命，受到两个因素影响： 体寿命和表面寿命[1] 。在一定的样品厚度情况下，如果硅晶体 的表面损伤严重甚至出现微裂纹以及受到沾污时，则少子的表 面复合速率很大，这时单晶裸测的寿命值就不是硅晶体的真实 体寿命值。目前电池片厂要求单晶硅片的少子寿命的体寿命值 必须大于10μs乃至15μs，因此必须对硅样品表面进行钝化，以 降低样品的表面复合速率，才能获得硅单晶的体寿命值。目前 大多数光伏企业使用WT-1000B型少子寿命测试仪裸测单晶硅 棒本身，不需切片检测，所测得的寿命裸测值普遍较低，但是 方法简易，测试快捷又能节约硅材料的损耗。我们通过研究， 获得了寿命裸测值与钝化值间的对应关系，根据裸测值可以较 方便地给出单晶的体寿命值，以满足生产要求。同时也总结了 影响单晶硅片少子寿命测试的一些因素。
• 实验所用的材料为C2H5OH(G.R.)、I(A.R.)、49%的HF（EL.） 、63%的HNO3（EL.）。选取厚为2~3mm的样品在体积比 为HF: HNO3＝1：6的混合酸中腐蚀，用纯水超声后，擦干 装于自封袋中，用不同浓度的碘酒对样品表面进行钝化， 测试少子寿命。
3 结果和讨论
• 3.1 自封袋对少子寿命测试的影响
• 结果表明，相同条件下，使用WT-2000PV型少子 寿命测试的结果普遍比使用WT-1000B测得的结果 要高；WT-1000B少子寿命测试仪测试钝化前的单 晶硅片的少子寿命大于1.7μs时，钝化后的少子寿 命都大于10μs，硅片符合出厂标准；当使用WT2000PV少子寿命测试仪测试钝化前的少子寿命大 于2.8μs时，钝化后的少子寿命也都大于10μs，硅 片符合出厂标准。 • 因为不用切片，各公司一般大都采用WT-1000B型 仪器进行硅单晶棒的裸测寿命工作，而WT2000PV仪器多用于科研方面。
基于少子寿命测量研究晶硅电子态缺陷
随时间的 变化特性。根据 已知 的注入水平和相关复合参数 ，建 立少子寿命 与复合 中心 浓度的 关系，我 们得 到
硅片 中的复合 中心浓度。利 用瞬态电压信号的时 间变化特性与 非平衡 载流子 浓度的 时间衰减特性 的关 系，我 们得到非平衡载流子浓度随时间的衰减 曲线 。结合非平衡载流 子时间衰减特性 曲线和 陷阱模型表 达式 ，利用
ＭＡ Ｔ Ｌ Ａ Ｂ软 件 进 行 数 值 拟 舍得 到 了硅 片 的 陷 阱 中心 浓 度 。
关键词 ：少子寿命 ；复合 中心 ；陷阱中心 ；微 波光电导；钝化
中图分类号 ：Ｏ ４ １ １ 文献标识码 ：Ａ 文章编号 ：１ ０ ０ ９— ０ ３ １ ２（ ２ ０ １ ３ ）０ ５— ０ ０ ０ ６— ０ ５
度。所以，工艺处理中引入的缺 陷以复合 中心存在 ，可以通过少子寿命测量 ，根据 （ １ ）～（ ４ ）式来
确定 复合 中心 的浓 度 。 根据 Ｈ ｏ ｒ ｎ ｂ ｅ ｃ ｋ— Ｈａ ｙ ｎ ｅ ｓ 模型 ［ １ ３ ］ ，Ｐ型硅 中载 流子 运动 过程 可 由如下 的微 分方程 来 描述 兰
基 于 少 子寿 命 测 量研 究 晶硅 电子态 缺 陷
王佳俊 黄一龙 刘磊 余文君 李凤 李寒星
３ １ ４ ０ ０ １ ） （ 嘉兴学 院 数理与信息工程学院 ，浙江嘉兴
摘要 ：基于瞬态微 波光电导少予寿命测试仪和 ＭＡ Ｔ Ｌ Ａ Ｂ编程研 究 了确定硅 片的复合 中心 浓度 和陷阱 中心 浓度的方法。利用瞬态微 波光 电导 少子寿命测试仪 ，我们 测量 了硅 片的少子寿命及微 波光 电导瞬 态电压信 号
１ 原 理 和 方 法
在半导 体材 料 中 ，存在 三种影 响少 子寿命 的体 内复合 机制 ：辐 射 复合 、俄 歇 复合 （ Ａ ｕ ｇ ｅ ｒ ） 和 间接
单晶硅非平衡少数载流子寿命测试文集1

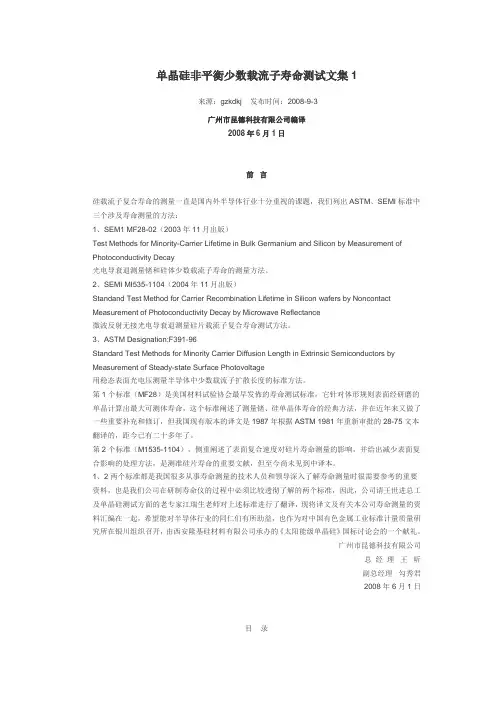

单晶硅非平衡少数载流子寿命测试文集1来源：gzkdkj 发布时间：2008-9-3广州市昆德科技有限公司编译2008年6月1日前言硅载流子复合寿命的测量一直是国内外半导体行业十分重视的课题，我们列出ASTM、SEMI标准中三个涉及寿命测量的方法：1、SEM1 MF28-02（2003年11月出版）Test Methods for Minority-Carrier Lifetime in Bulk Germanium and Silicon by Measurement of Photoconductivity Decay光电导衰退测量锗和硅体少数载流子寿命的测量方法。
2、SEMI MI535-1104（2004年11月出版）Standand Test Method for Carrier Recombination Lifetime in Silicon wafers by Noncontact Measurement of Photoconductivity Decay by Microwave Reflectance微波反射无接光电导衰退测量硅片载流子复合寿命测试方法。
3、ASTM Designation:F391-96Standard Test Methods for Minority Carrier Diffusion Length in Extrinsic Semiconductors by Measurement of Steady-state Surface Photovoltage用稳态表面光电压测量半导体中少数载流子扩散长度的标准方法。
第1个标准（MF28）是美国材料试验协会最早发佈的寿命测试标准，它针对体形规则表面经研磨的单晶计算出最大可测体寿命，这个标准阐述了测量锗、硅单晶体寿命的经典方法，并在近年来又做了一些重要补充和修订，但我国现有版本的译文是1987年根据ASTM 1981年重新审批的28-75文本翻译的，距今已有二十多年了。
单晶硅片质量对太阳能电池性能的影响研究

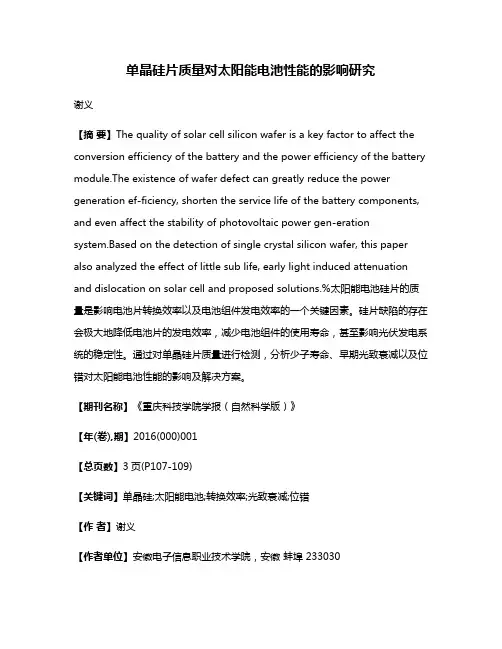

单晶硅片质量对太阳能电池性能的影响研究谢义【摘要】The quality of solar cell silicon wafer is a key factor to affect the conversion efficiency of the battery and the power efficiency of the battery module.The existence of wafer defect can greatly reduce the power generation ef-ficiency, shorten the service life of the battery components, and even affect the stability of photovoltaic power gen-eration system.Based on the detection of single crystal silicon wafer, this paper also analyzed the effect of little sub life, early light induced attenuation and dislocation on solar cell and proposed solutions.%太阳能电池硅片的质量是影响电池片转换效率以及电池组件发电效率的一个关键因素。
