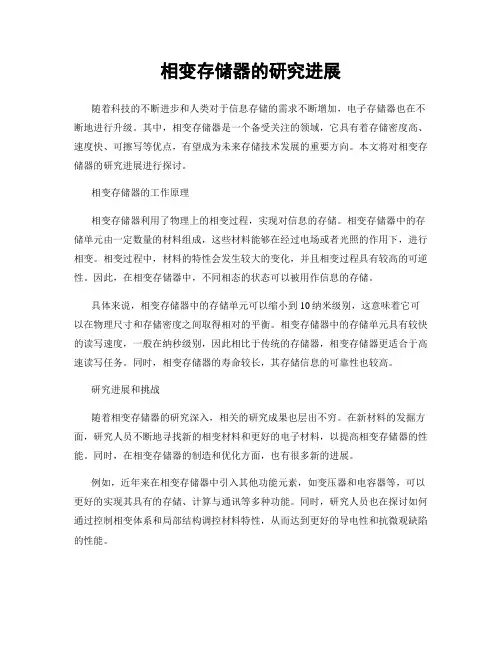

相变存储器的研究进展
相变存储器的研究进展随着科技的不断进步和人类对于信息存储的需求不断增加，电子存储器也在不断地进行升级。
其中，相变存储器是一个备受关注的领域，它具有着存储密度高、速度快、可擦写等优点，有望成为未来存储技术发展的重要方向。
本文将对相变存储器的研究进展进行探讨。
相变存储器的工作原理相变存储器利用了物理上的相变过程，实现对信息的存储。
相变存储器中的存储单元由一定数量的材料组成，这些材料能够在经过电场或者光照的作用下，进行相变。
相变过程中，材料的特性会发生较大的变化，并且相变过程具有较高的可逆性。
因此，在相变存储器中，不同相态的状态可以被用作信息的存储。
具体来说，相变存储器中的存储单元可以缩小到10纳米级别，这意味着它可以在物理尺寸和存储密度之间取得相对的平衡。
相变存储器中的存储单元具有较快的读写速度，一般在纳秒级别，因此相比于传统的存储器，相变存储器更适合于高速读写任务。
同时，相变存储器的寿命较长，其存储信息的可靠性也较高。
研究进展和挑战随着相变存储器的研究深入，相关的研究成果也层出不穷。
在新材料的发掘方面，研究人员不断地寻找新的相变材料和更好的电子材料，以提高相变存储器的性能。
同时，在相变存储器的制造和优化方面，也有很多新的进展。
例如，近年来在相变存储器中引入其他功能元素，如变压器和电容器等，可以更好的实现其具有的存储、计算与通讯等多种功能。
同时，研究人员也在探讨如何通过控制相变体系和局部结构调控材料特性，从而达到更好的导电性和抗微观缺陷的性能。
但是，相变存储器的发展仍存在一些挑战。
其中最主要的问题是其可靠性和功耗问题。
由于相变材料内部的结构会随着电流密度的提高而受到破坏，所以相变存储器的可靠性一直是一个重要的问题。
同时，相变存储器的功耗问题也不容忽视。
这主要是因为相变存储器需要较高的电流密度来实现相变，因此其功耗较高。
未来展望与结论相比于传统存储器，相变存储器具有更高的存储密度、更快的读写速度和更好的可擦写性，而这些也正是当前高密度信息存储所需的。
相变存储器的原理和发展
相变存储器的原理和发展相变存储器，作为一种新型存储器，正在逐渐成为人们关注的热门话题。
相比于传统的存储器技术，相变存储器由于具有高密度、高可靠性、低功耗等特点，正在逐渐走向成熟。
在这篇文章中，我们将会探讨相变存储器的原理和发展。
一、相变存储器的原理相变存储器（Phase Change Memory，PCM）是一种通过将物质的状态从一个相转变到另一个相来实现存储和擦除信息的存储器。
它具有非易失性、快速读写、高密度、低功耗等优点，而且不会受到电磁干扰的影响。
相变存储器的基本原理是利用材料的相变来存储信息。
在相变存储器中，通过在材料中通入电流，可以将材料由非晶态（amorphous）转变为结晶态（crystalline），或者由结晶态转变为非晶态，从而实现信息的存储和擦除。
相变存储器由一个导电介质薄膜和一层相变材料薄膜组成。
当通入电流时，相变薄膜的温度会上升，从而引起相变。
相变后，材料的导电性和抗电性会发生明显变化，这种变化被采集和存储在导电介质薄膜中。
从而实现了信息的存储。
相变存储器的最大特点是它可以在非常短的时间内进行快速的写和读操作。
相变薄膜的相变速度很快，写入时间只需要几十纳秒，读取时间也只需要几纳秒。
同时，相变存储器还具有非常高的可靠性，因为相变材料可以进行无限次的相变。
二、相变存储器的发展相变存储器的历史可以追溯到上世纪60年代，但要真正进入实用化的阶段还有很长的路要走。
在过去的几十年中，相变存储器的研究一直处于实验室阶段。
直到近年来，随着存储技术的进一步发展，相变存储器才开始逐渐受到人们的关注。
在过去的几年中，相变存储器已经从实验室阶段进入了产品研发阶段。
英特尔公司已经推出了一款基于相变存储器的高速固态硬盘（SSD），号称可以提供比传统硬盘更快的读写速度和更高的可靠性。
同时，三星、东芝、半导体制造商Micron等公司也在积极推进相变存储器技术的研发。
相比于传统的NAND闪存存储器，相变存储器具有更高的存储密度和更快的访问速度。
相变存储器及其应用研究进展
相变存储器及其应用研究进展一、引言随着信息技术的快速发展，存储器作为计算机硬件的重要组成部分之一，越来越受到人们的关注。
相变存储器由于其存储密度高和功耗低等优点，成为了摆脱传统存储技术瓶颈的解决方案之一。
本文将从相变存储器技术的特点、应用、发展状况等方面进行讨论。
二、相变存储器的特点与原理相变存储器（Phase-change Memory，PCM）属于非易失性存储器。
相变存储器是利用相变物质（如GeSbTe、GeSbSe等）的物理性质，通过在相变物质中引入热脉冲或电脉冲，使相变物质从一种状态转变为另一种状态来实现存储的过程。
相变存储器的主要特点如下：1. 存储密度高。
相变存储器是一种三维存储结构，可以将多个存储单元集成在一个芯片中，从而实现更高的存储密度。
2. 速度快。
相变存储器读写速度可以达到纳秒级别，比传统的闪存存储器快很多。
3. 功耗低。
相变存储器的读写操作不需要外部电源，只需要少量电能激活相变物质即可，因此功耗非常低。
4. 非易失性。
相变存储器存储的数据具有非易失性，可以长期保存且不需要外部电源维持。
相变存储器的原理是通过在相变物质中施加电流或热脉冲，让相变物质的结构发生相变。
相变物质的电阻率随着结构状态的变化而变化，从而记录了数据。
相变材料的相变状态包括两种，一种是无序状态，另一种是有序状态。
在有序状态下，电阻率低，储存为0；在无序状态下，电阻率高，代表储存为1。
不同相变物质的相变状态转换温度不同。
通过控制施加电流或热脉冲的时间和强度，就可以实现相变存储器的读写操作。
三、相变存储器的应用研究进展相变存储器技术的应用潜力非常大，在计算机硬件领域具有广泛的应用前景。
下面将从相变存储器在计算机存储、人工智能和物联网等方面的应用以及相关技术的发展状况进行讨论。
1. 计算机存储相变存储器的高速读写和高存储密度等特点使其成为新一代计算机存储器的重要组成部分。
相变存储器不但可以替代传统磁盘驱动器、闪存盘等存储设备，还能够贡献于新型高速计算机的处理速度。
电子级单晶硅片的相变存储器研究与实现
电子级单晶硅片的相变存储器研究与实现近年来，随着存储器技术的不断发展，相变存储器作为一种新型的非易失性存储器，受到了广泛的关注和研究。
相变存储器具备高密度、高速度、低功耗和长寿命等特点，因此在智能手机、计算机等电子产品中有着广泛的应用前景。
而电子级单晶硅片作为相变存储器的芯片载体，对于相变存储器的研究和实现起着至关重要的作用。
本文将深入研究电子级单晶硅片的相变存储器，并探讨其研究与实现的方法与技术。
首先，我们需要了解相变存储器的基本原理。
相变存储器是利用了各向同性相变材料的特性，通过在电流的作用下使相变材料发生相变的属性，来实现存储信息的目的。
而电子级单晶硅片作为相变存储器的基底材料，其优良的热稳定性和电性能使之成为相变存储器的理想载体。
在研究与实现电子级单晶硅片的相变存储器时，首先需要选择合适的相变材料，并制备出单晶硅片。
常用的相变材料有锗锑碲（GST）和锗碲锡（GTS），其热稳定性高、相变速度快的特点使其成为相变存储器的首选。
其次，我们需要对电子级单晶硅片进行制备和加工。
电子级单晶硅片具有较高的纯度和均匀性，可以提供一个良好的基底环境，确保相变存储器的性能和稳定性。
制备电子级单晶硅片的基本工艺包括单晶硅的种植和拉晶、单晶硅片的切割、晶圆的抛光和清洗等步骤。
当制备好电子级单晶硅片后，可以使用光刻技术在单晶硅片表面形成电极和电路结构，为相变存储器的实现奠定基础。
然后，我们需要进行相变存储器的设计和优化。
相变存储器的设计需要考虑到存储容量、数据保持时间、读写速度和功耗等多个方面的要求。
通过优化电极和相变材料的结构，可以提高相变存储器的读写速度和存储容量。
同时，优化电流脉冲的形状和功耗控制策略，可以降低功耗并提高数据保持时间。
此外，还可以通过多层次和交叉叠层的结构设计，提高存储密度和可靠性。
最后，我们需要对电子级单晶硅片的相变存储器进行实现和测试。
实现相变存储器的关键技术之一是相变材料的热控制和相变状态的检测。
相变存储器和量子计算机技术
相变存储器和量子计算机技术随着科技的不断进步和发展，计算机技术也在不断地升级和进化。
其中，相变存储器和量子计算机技术是当前最热门的话题之一。
本文将对这两种技术进行介绍和探讨。
一、相变存储器相变存储器（PCM）是一种新型的非易失性存储器，它采用的是相变材料作为存储介质。
相变材料是指在一定温度下能够在不同的晶相之间发生相变的材料，比如GST（锗锑碲）。
其特点是具有快速的读写速度，高容量和低功耗。
PCM的读写速度比传统的闪存快了几百倍，功耗却只有其1%的左右。
这种性能，一方面可以助力于现有计算机的更高效率；另一方面则可以为一些移动设备和IoT等拥有功耗要求的场合带来更长的续航能力。
除了应用方面的好处以外，相变存储器还有一个非常有意思的特点，那就是它可以用来进行机器学习等计算机智能方向的研究。
研究人员利用PCM的相变特性，将一些训练好的神经网络模型存储在其中，并利用其相变响应特点，完成了一些机器学习任务的计算。
不仅如此，在一些特殊情况下，PCM的相变性质还可以用来进行数值计算，比如解方程和近似求根等。
这一方向还有很多探索和进一步研究的空间，可以为未来的计算机技术发展带来更多可能性。
二、量子计算机技术量子计算机技术是另一种被誉为“下一代计算机”的技术。
它可以利用量子比特（qubit）的量子叠加和纠缠等特性，在短时间内完成相对复杂的计算任务。
相较于经典计算机，在一些特定场合下，量子计算机能够展现出优势，并可以解决一些经典计算机无法解决的问题。
比如，有一个经典问题非常经典，那就是旅行商问题（TSP）。
这个问题是一个NP难问题，需要在给定的城市中，找到每个城市间的最短回路，而这个时间复杂度随着城市数目的增加，甚至爆炸式增长。
经典计算机很难解决这个问题，而量子计算机却能够通过量子并行和量子演化的方式，在短时间内找到最优解。
这个问题，除了可以用来解决旅游规划等现实问题外，还可以用来对量子计算机的性能进行评估和测试。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
相变存储器的浅谈论文
非易失性存储器(non—volatile memory,NVM)在信息技术中扮演着重要的角色。
传统非易失性存储器主要包括EPROM(可擦写可编程只读存储器)、EEPROM(电可擦可编程只读存储器)、Flash(闪存)等。
在当前市场中,Flash存储器渐渐占据了统治地位。
但是,flash 存储器也存在着一些问题.其在读写过程中的高能热电子可能会引起存储器本身的损坏,影响器件可靠性;同时,Flash存储器在对某一位数据进行擦除时,需要将整个数据块的数据擦除,这大大影响了存储器的速度。
随着技术的进步,铁电存储器、磁存储器等也开始崭露头脚,目前最引人瞩目的当属相变存储器了。
相是理化上的一个概念,它表示某种物质化学性质没有变化,但是其物理状态已经改变,如水在物理上有气相、液相、固相的状态。
而相变就是当外部环境变化时从一种相到另外一种相的过程。
相变导致很多物理性质的改变,如光的折射率、电阻率等等。
如果想利用物质的相变存储信息,就必须保证相的状态是稳定的。
目前相变存储器就是利用硫族化合物晶态和非晶态之间转化后导电性的差异来存储数据。
相变存储器的数据的写入和读取分为三个过程,分别是“Set”、“Reset”和“Read”。
“Reset”是逻辑复位“0”:瞬间施加一个窄而强的电流,大约10ns。
而后快速的冷却,让相变材料从晶体变为非晶体,电阻率提高两个数量级以上。
呈高阻态。
逻辑为“0”。
“Set”是设置逻辑“1”:施加宽而弱的电流,大约几十ns。
让相变材料渐渐结晶。
降低电阻率,实现设置逻辑“1”。
“Read”是读取过程:在两端施加足够低的电压以测量。
如果得到较小的电流说明呈高阻态,即逻辑“0”,如果电流较大,即是“1”。
由于两端的功率很小,因此不会改变存储的数据。
是非破坏读取。
(一)优点
1.高读写速度。
相变材料结晶速度一般在50ns以下,写入速度快。
与一般NAND和NOR(两种目前流行的非易失性闪存)有所不同的是,PCM写入新数据时不用执行擦除过程。
这意味着PCM就可以从存储器直接执行代码,不需要将代码读入RAM执行,而NAND和NOR则无法直接读取并运行代码。
2.寿命长,存储稳定。
PCM是以物质的不同相作为存储信息的方式,因此只要不超过晶化温度,一般来说不会丢失数据。
由于它存储数据不牵扯电子转移等问题,它能执行的稳定读写次数可达1012~1015,
与之对比MLC NAND和SLC NADA相形见绌,甚至超过了SARM和DRAM 的次数。
而且PCM具有抗高辐射,强震动,抗电子干扰等特性,因此在军事和严酷条件要求下也有很大用武之地。
3.工艺简单,潜力大。
与其他一些未来存储器技术对比,PCM的工艺较为容易实验。
在目前CMOS工艺之上,只需增加2~4次掩膜即可。
作为一种商业产品,任何一家企业都不会放弃如此大的商业利润,同
时也推动着PCM技术不断进步。
4.多态存储和多层存储
多态存储即在同一个存储单位中存储多个数据。
相变材料最大阻值和最小阻值往往相差几个数量级,这样就给多态存储留下了很大空间。
多层存储是可将多个PCM堆叠起来,形成一个三维的存储阵列,从而为大容量,小空间,低功耗开辟了新道路。
(二)缺点
1.单位成本高。
相对目前流行的MLC NADA,单位容量成本较高,这也是当年闪存所经历的过程,随着工艺的完善相信能够得到解决。
2.发热和耗能过大。
因为完成相变过程就是依靠电压、电流控制发热功率来实现的。
随着节点的越来越小,对加热控制元件要求也就越高,与此带来的发热问题就越来越明显。
发热和耗能是目前制约其发展的重要原因。
3.电路设计不完善。
目前相变材料五花八门和热传导效应,PCM 电路设计较其他存储器有很大不同当高速度、大数据量时对电路要求就十分苛刻,在这方面PCM还有很长的路要走。
作为一种新型的非易失性存储器,它集DRAM,NADN,EEPROM各种存储器的优点一体。
目前相变存储器在嵌入式系统中发展迅速,三星公司利用PCM已完成试验机的测试。
但是否能在存储器市场像NADN 一样流行,必须解决成较高和容量普遍偏小的局面。
我国目前在这方便也取得一定的成绩,但是较国外英特尔、三星、日立等大公司差距依旧很大。
相变存储器在飞速发展的同时,FERAM(铁电存储器)、MRAM(磁性存储器)、RERAM(电阻记忆体)等新兴非易失性存储器也在飞速发展,在未来的存储器市场竞争中到底谁能取得胜利,尚不可知。
内容仅供参考。
