铸体薄片照片
孔隙结构的研究方法
碳酸盐岩的铸体薄片镜下孔隙特征（陶艳忠）
(a）残余颗粒云岩，残余鲕粒铸模孔a、生屑铸模孔b、蓝色铸 体，单偏光，四川盆地，三叠系，下三叠统，飞仙关组, WL1 井, 4352. 5m; (b) 粉晶藻灰岩，溶蚀孔，蓝色铸体，单江偏光 ，四川盆地，三叠系，飞仙关组，北碚剖面
a）岩石结构构造、主要粒径范围、颗粒 分选磨圆、岩石胶结类型等岩石基础信息
b）粒间填隙物类型及含量
c）孔隙类型、相对含量、孔隙发育程度
d) 岩石定名
二、扫描电子显微镜（SEM）法
二、扫描电子显微镜（SEM）法
• 扫描电镜法的机理与电视摄像存在一定近似度，在于通过电子枪发射出 电子束，在加速作用下实现偏转，电子束对样品表层展开扫描，样品与电 子间形成作用，激发出一系列信号，此信号经处理后于荧光屏上成像。
接收样品——样品制备——配置液态浸染剂—— 真空灌注——加压灌注——加温固——分样— —磨铸体薄片、铸体样品酸蚀
铸体技术
• 铸体骨架：若将注入了浸染剂的岩石用酸 处理，溶蚀掉组成岩石的碎屑矿物、岩块 和胶结物，即成为岩石孔隙的空间结构。
• 铸体薄片：将注入浸染剂的岩石进一步加 工成岩石薄片。
一、薄片法--铸体薄片法
（焦淑静，2012）
三、毛管压力曲线法--压汞法
三、毛管压力曲线法--压汞法
基本原理： 对于岩石而言，汞是非润湿相流体，若将汞注入被抽空的岩样孔隙系统内，
则必须克服岩石孔隙喉道所产生的的毛细管阻力。因此，当某一注汞压力与岩样 孔隙吼道的毛细管阻力达到平衡时，便可测得该注汞压力及其该压力条件下进入 岩样内的汞体积。
四、数字岩心法--CT技术
四、数字岩心法--CT技术
岩心分析
氧
硅
图2-4 硅氧四面体面片
③八面体：指Al3+(或Mg2+)在中心、四周有六个阴离子 O2-或OH-构成的一个立体几何图形正好是 八个面，故称为八面体。因其由Al3+和O2组成，故又称它为Al- O八面体。
氧
铝、镁等
图2-5 单个铝氧（或氢氧）八面体
④八面体片：由八面体沿一个平面相互连接而成，
表2-1 岩心分析揭示的内容和所用的方法
内 孔隙度 容 常规条件 模拟围压 总孔隙度、连同孔隙度 总孔隙度 方 法 气测法、煤油饱和法孔隙度仪 CMS - 300全自动岩心分析仪 渗透率仪 CMS - 300全自动岩心分析仪 压汞或等温吸附法 气—水、油—气、气—油—水 油湿、水湿、中间润湿 类型、大小、形态、连通性、分布 大小、分布 粒度大小、分布 接触关系、成分、含量、成岩变化 产状 粘土矿物
绿泥石的结构化学式为：
｛Mg6［AlxSi8-xO20］(OH)4 ｝n-1· ｛（Mg6 –xAlx(OH)12｝n+
伊利石的一般结构式如下：
Kx+y(Al2-yMgy)(Si4-xAlx)O10(OH)2
图2-9 2:1型伊利石结构图
特点：
1.伊利石与蒙脱石不同之处是晶层内的阳离子交换量
比蒙脱石少。阳离子交换主要是Si-O四面体晶片内， 所以不均衡电荷主要在四面体片内，距离层间阳离子 很近，当结构层中出现阳离子K+时，便被紧紧地吸 附住，并恰好嵌在上下两个四面体晶片间氧原子的六 方网眼中(K+离子半径大约1.33×10-1nm，2个四面体 六方网眼半径为l.4×10-1nm，上下两个为2×1.4×101nm)形成一种强键，致使水存在时难以进入晶层间， 引起晶层的膨胀。所以伊利石是一种不膨胀的粘土矿 物。晶面间距(d001)为10×10-1nm。
铸体薄片照片
精 品 课 程
细粒长石砂岩，粒间孔隙发育。绿色铸体，单偏光， ×100 下第三系东营组，辽河油田海26井2385.5m
精 品 课 程
砂岩 岩石中的粒间孔为残余原生粒间孔，颗粒 周围有绿泥石环边。红色铸体，单偏光，×100 三叠系延长组，长庆油田塞9井1100.0m
精 品 课 程
粉沙岩 石英次生加大造成原生孔隙缩小。为中孔、 中渗、中产能油田。三角洲前缘亚相，河口坝微相。 SEM ,×100。 下第三系沙河街组，中原油田马11－16 井2931.1米
接下张
精 品 课 程
C
接下张
以上a 、b、c 三张照片为 原生鲕间孔
精 品 课 程
多孔鲕粒岩，这是一种极为特殊的岩类，原始颗粒为石 英、长石、粘土岩屑、变质岩屑、云母等。这些颗粒大多 数为包粒、包壳为粘土矿物，同心层多。这些同心层是否 是水动力作用的反映，是否是颗粒滚动增生的包壳，是否 像碳酸盐鲕粒成因的机理？均有待探讨。 颗粒具有明显的压实作用，如颗粒嵌入现象十分多见， 包层压碎也偶然见之（照片 b 的左上、左中、照片 c 的 左下、左上处）。十分可贵的是鲕间全部未被充填，胶 结，形成极为发育的粒间孔隙，M=30%,蓝色铸体。单偏 光，×25，×60。 第四系七个泉组，青海省台南气田台南5井1700.0m
精 品 课 程
体壁溶孔、粒内溶孔
亮晶腹足类瓣鳃类灰岩，腹足体壁内和粒屑内被溶蚀，胶结物 未溶。正交偏光，加石膏板， ×25。 下第三系沙河街组，河北省黄骅王官屯油田官 954井 1511.5～ 1511.7米。
精 品 课 程
生物屑粒内孔
生屑泥晶 云岩，岩石中含有大量瓣鳃类 碎屑，介形虫碎片以及腹足 类螺环，瓣鳃类，介形虫内强烈溶 蚀，形成生物屑内孔。M＝6％，茜素红染色，单偏光， ×25 下第三系沙河街组，河北省西2井潜山西14井1273.7m。
岩心-x衍射-电镜扫描-铸体薄片

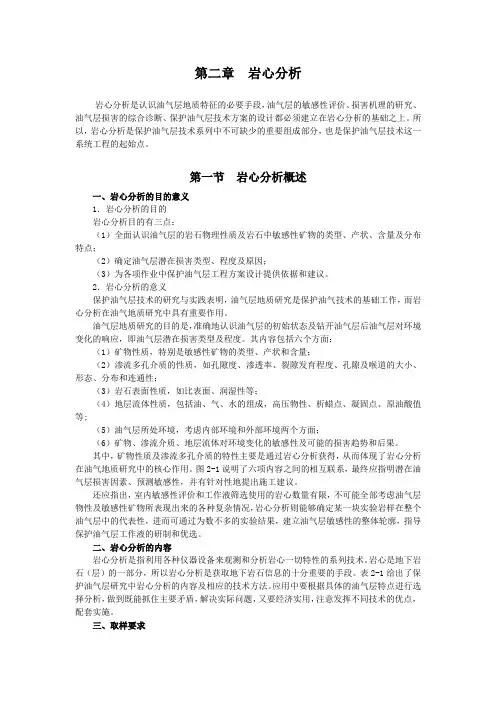

第二章岩心分析岩心分析是认识油气层地质特征的必要手段，油气层的敏感性评价、损害机理的研究、油气层损害的综合诊断、保护油气层技术方案的设计都必须建立在岩心分析的基础之上。
所以，岩心分析是保护油气层技术系列中不可缺少的重要组成部分，也是保护油气层技术这一系统工程的起始点。
第一节岩心分析概述一、岩心分析的目的意义1．岩心分析的目的岩心分析目的有三点：（1）全面认识油气层的岩石物理性质及岩石中敏感性矿物的类型、产状、含量及分布特点；（2）确定油气层潜在损害类型、程度及原因；（3）为各项作业中保护油气层工程方案设计提供依据和建议。
2．岩心分析的意义保护油气层技术的研究与实践表明，油气层地质研究是保护油气技术的基础工作，而岩心分析在油气地质研究中具有重要作用。
油气层地质研究的目的是，准确地认识油气层的初始状态及钻开油气层后油气层对环境变化的响应，即油气层潜在损害类型及程度。
其内容包括六个方面：（1）矿物性质，特别是敏感性矿物的类型、产状和含量；（2）渗流多孔介质的性质，如孔隙度、渗透率、裂隙发育程度、孔隙及喉道的大小、形态、分布和连通性；（3）岩石表面性质，如比表面、润湿性等；（4）地层流体性质，包括油、气、水的组成，高压物性、析蜡点、凝固点、原油酸值等;（5）油气层所处环境，考虑内部环境和外部环境两个方面；（6）矿物、渗流介质、地层流体对环境变化的敏感性及可能的损害趋势和后果。
其中，矿物性质及渗流多孔介质的特性主要是通过岩心分析获得，从而体现了岩心分析在油气地质研究中的核心作用。
图2-1说明了六项内容之间的相互联系，最终应指明潜在油气层损害因素、预测敏感性，并有针对性地提出施工建议。
还应指出，室内敏感性评价和工作液筛选使用的岩心数量有限，不可能全部考虑油气层物性及敏感性矿物所表现出来的各种复杂情况，岩心分析则能够确定某一块实验岩样在整个油气层中的代表性，进而可通过为数不多的实验结果，建立油气层敏感性的整体轮廓，指导保护油气层工作液的研制和优选。
石英砂岩薄片鉴定
沉积后作用
2．化学成岩作用
4）重结晶作用
• 在成岩作用过程中，砂岩中旳多种组分都能够经过溶解、 局部溶解和固体扩散等方式，使物质质点发生重新组合， 由非晶质变成结晶质，或由小颗粒集合成粗大旳晶粒，这 就是重结晶作用。重结晶现象多发生于粘土矿物以及早期 充填粒间旳方解石等填隙物中。
• 如高岭石，随埋深旳增长、温度和压力旳升高，可重结晶 成鳞片状或蠕虫状晶形粗大旳高岭石；碳酸盐矿物则经过 重结晶作用由微晶形成细粒、粗粒甚至成连生胶结物；以 及玉髓重结晶成是石英等属于重结晶现象，在转变过程中 仅发生了晶体大小旳变化。
沉积后作用
3 物理化学成岩作用
物理化学成岩作用主要是压溶作用，因为上覆地层压力或构造应力超出孔隙水 所能承受旳静水压力时，会引起颗粒接触点上晶格变形而发生溶解，这种局部 旳溶解即为压溶作用。最常见旳是石英旳压溶次生加大作用 。压溶作用最明显 旳标志是颗粒呈凹凸、缝合接触
• 4．从化学胶结物旳成分、结构、胶结类型、 自生矿物、颗粒接触关系等分析岩石旳成岩 环境及成岩历史。
石英砂岩镜下鉴定报告
• 1 薄片号：S1－001 • 2 成分及含量 • 1）颗粒： • 石英：约占70％，无色透明，粒状，无解理，
表面光滑。干涉色一级灰白， 最高时可达一级 淡黄，平行消光，波状消光。含有包裹体。
石英压溶成缝合接触 陕甘宁盆地，侏罗系，延9砂岩，正交偏光×120
成因分析
• 1．从碎屑颗粒成分分析陆源区母岩旳性质 及大地构造状况。
• 2．从成提成熟度分析风化作用旳强弱和搬 运距离旳远近。
海拉尔盆地凝灰质砂岩溶蚀的实验方法研究

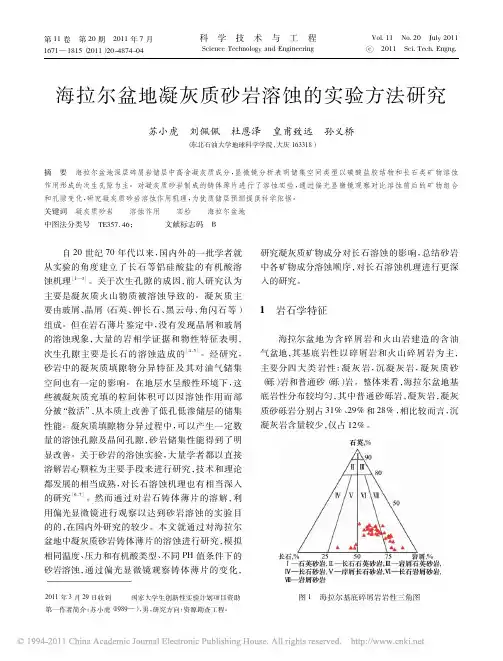

第11卷第20期2011年7月1671—1815（2011）20-4874-04科学技术与工程Science Technology and EngineeringVol.11No.20July 2011 2011Sci.Tech.Engng.海拉尔盆地凝灰质砂岩溶蚀的实验方法研究苏小虎刘佩佩杜恩泽皇甫致远孙义桥（东北石油大学地球科学学院，大庆163318）摘要海拉尔盆地深层碎屑岩储层中高含凝灰质成分，显微镜分析表明储集空间类型以碳酸盐胶结物和长石类矿物溶蚀作用形成的次生孔隙为主。
对凝灰质砂岩制成的铸体薄片进行了溶蚀实验，通过偏光显微镜观察对比溶蚀前后的矿物组合和孔隙变化，研究凝灰质砂岩溶蚀作用机理，为优质储层预测提供科学依据。
关键词凝灰质砂岩溶蚀作用实验海拉尔盆地中图法分类号TE357．46；文献标志码B2011年3月29日收到国家大学生创新性实验计划项目资助第一作者简介：苏小虎（1989—），男，研究方向：资源勘查工程。
自20世纪70年代以来，国内外的一批学者就从实验的角度建立了长石等铝硅酸盐的有机酸溶蚀机理［1—3］。
关于次生孔隙的成因，前人研究认为主要是凝灰质火山物质被溶蚀导致的。
凝灰质主要由玻屑、晶屑（石英、钾长石、黑云母、角闪石等）组成。
但在岩石薄片鉴定中，没有发现晶屑和玻屑的溶蚀现象，大量的岩相学证据和物性特征表明，次生孔隙主要是长石的溶蚀造成的［4，5］。
经研究，砂岩中的凝灰质填隙物分异特征及其对油气储集空间也有一定的影响。
在地层水呈酸性环境下，这些被凝灰质充填的粒间体积可以因溶蚀作用而部分被“救活”，从本质上改善了低孔低渗储层的储集性能。
凝灰质填隙物分异过程中，可以产生一定数量的溶蚀孔隙及晶间孔隙，砂岩储集性能得到了明显改善。
关于砂岩的溶蚀实验，大量学者都以直接溶解岩心颗粒为主要手段来进行研究，技术和理论都发展的相当成熟，对长石溶蚀机理也有相当深入的研究［6，7］。
然而通过对岩石铸体薄片的溶解，利用偏光显微镜进行观察以达到砂岩溶蚀的实验目的的，在国内外研究的较少。
四.碳酸盐岩储层
亮晶鲕粒灰岩，左侧照片的局部放大。 照 片对角线长度1.8mm
12
原生粒间孔
粒内孔
台缘鲕滩微相的鲕 粒白云岩和虫屑白 云岩-好储层
粒间和粒内溶孔
粒间和粒内溶孔
13
台缘生屑滩微相的粉晶棘屑白云岩-好储层。普光6井，10（59/137）
棘皮
加大边
土库曼斯坦上侏罗统牛津阶台地边缘生物礁，造礁生物主要 为厚壳蛤、珊瑚和层孔虫等，以厚壳蛤最为重要。
第四讲、碳酸盐岩储层
碳酸盐岩储层与油气关系十分密切，其孔、洞、 缝是油气富集的重要场所。所以，研究其储层发 育特征具有十分重要的理论和实际意义。 碳酸盐岩储层的形成虽然受多种因素控制，但 最重要的因素是沉积微相和成岩作用控制，其中 沉积微相的控制在不同的相模式中有不同的表现。
1
一、不同碳酸盐沉积 模式中的储层分布
鲕粒灰岩，台内鲕粒滩微相。Sam53-1井， ⅩⅤac层，2372.69m，照片对角线长度 4mm(-)
9
台内浅滩微相的颗 粒白云岩-好储层
10
粒白云岩-好储层
台内浅滩微相的颗
11
亮晶鲕粒灰岩—高能鲕滩（原生粒间孔）
亮晶鲕粒灰岩,原生粒间孔保存完好, 2372.69m ,ⅩⅤac层，照片对角线长度 4mm ,Sma53-1井
36
亮晶内碎屑灰岩—高能浅滩（原生粒间孔和生物体腔孔）
亮晶生物屑灰岩，有孔虫粒内溶孔。 ⅩⅤp层， 2409.78m, 4-43/80，铸体薄 片,对角线长度4.6mm（-） ，Sam53-1井
微-亮晶生物屑灰岩，生物屑主要为厚壳蛤， 其次为有孔虫、海百合、腕足和苔藓虫， 少许红藻。ⅩⅤm层，2447.92m，铸体薄片 （-），对角线长度4.6mm，Sam45-1井
铸体薄片制备
铸体薄片制备
铸体薄片制备是一种用于岩石薄片制作的工艺，具体步骤如下：
1.挑选样品，选取2～4颗能代表真实地层的岩屑，若样品表面潮湿，应用电
吹风冷风吹干或自然风干，再用1～3滴蓝色铸胶对样品相对平整面进行滴渗胶固。
2.将2块岩心块先切出一个平面，然后在此基础上进行岩石切割。
3.将切割下来的岩石样块分别粘接到载玻片上，每片载玻片上粘结2块岩石
样块。
4.把载玻片上的岩石样品放到研磨机上进行磨制，直至达到厚度要求。
这种制备方法具有以下优点：
1.减少岩心浪费，提高科研人员对薄片鉴定需要。
2.便于进行对矿物与孔隙裂缝等对比鉴定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精
品
课
程
原生粒间孔
细粒长石砂岩，岩石疏松，面孔率＝28％。红色铸
体，单偏光，×200
上第三系馆陶组，胜利油
田渤海116井 1228.5～1238.0m。
精 品 课 程
细粒长石砂岩，早成岩阶段B期，孔隙多被原始颗
粒表面与其次生加大的自形晶面所包围，部分长石略
有溶蚀现象。蓝色铸体，单偏光，×188。
精
品
课
程
粉沙岩 石英次生加大造成原生孔隙缩小。为中孔、
中渗、中产能油田。三角洲前缘亚相，河口坝微相。 SEM ,×100。
下第三系沙河街组，中原油田马11－16 井2931.1米
精
品
课
程
粗粒石英砂岩 为残余原生粒间孔，石英颗粒次生加
大，剩下残余粒间孔隙。 蓝色铸体，单偏光，正交偏
光，×200 石炭系太原组，沁水盆地沁源剖面。
品
英、长石、粘土岩屑、变质岩屑、云母等。这些颗粒大多 数为包粒、包壳为粘土矿物，同心层多。这些同心层是否 是水动力作用的反映，是否是颗粒滚动增生的包壳，是否
课
像碳酸盐鲕粒成因的机理？均有待探讨。 颗粒具有明显的压实作用，如颗粒嵌入现象十分多见，
包层压碎也偶然见之（照片 b 的左上、左中、照片 c 的
下第三系沙河街组，河北省西2井潜山西14井
1260.0～1276.5米
精
品
课
程
体壁溶孔、粒内溶孔
亮晶腹足类瓣鳃类灰岩，腹足体壁内和粒屑内被溶蚀，胶结物
未溶。正交偏光，加石膏板， ×25。 下第三系沙河街组，河北省黄骅王官屯油田官 954井 1511.5～
1511.7米。
精
品
课
程
生物屑粒内孔 生屑泥晶 云岩，岩石中含有大量瓣鳃类
沥青充填。M＝8％，蓝色铸体，单偏光，×25。
石炭系黄龙组，四川省长寿卧龙河卧76井5048.3米
精
品
课
程
晶间溶孔 “砂糖状”云岩 白云岩结晶粗大，自晶形居
多。 晶间孔特别发育，孔壁处多有炭沥青充填。由孔径大大超过
白云石晶经可知，晶间孔为溶蚀成因。M＝12％，蓝色铸体，单
偏光，×60。
石炭系黄龙组，四川省长寿双龙双4井 4490.0米。
精
品
课
程
粒间溶沟 残余粒屑云岩，成岩晚期溶蚀作用，沿粒屑边缘
溶蚀扩大，形成溶沟 、空洞，孔隙中有石英和萤石矿物半充填，
φ＝9.12％， K＝5.06×10－3μm2，产气 46.67×102m3/d。正交偏
光， ×25
石炭系黄龙组，四川省开江七里峡构造七里7井4944.2米。
精
品
课
程
缝 中 溶 缝 层纹云岩，网状溶缝，白云岩中干裂纹被方解
留。红色铸体，单偏光， ×300。 下第三系沙河街组，冀东油田柳12井3656.7米。
精
品
课
程
珊瑚骨架孔 生物灰岩 ，含大量珊瑚碎屑，其骨架间和
体腔内具有大量孔隙，即有原生的生物生长孔隙，又有溶蚀扩大
的次生孔隙，但珊瑚的内部骨架仍大部分保留，所以，孔隙暂归
“骨架孔”类型中。M＝85％，蓝色铸体，单偏光，×25。
米。
精
品
课
程
海面体腔孔 海绵灰岩 ，海面体腔内仅有十分微弱的第
一世代微小方解石充填物，第二世代的粗大晶粒含量极少，分布
稀疏，孔隙极其发育。Φ ＝24.6％，K＝1.34×10－3μm2。蓝色铸
体，单偏光， ×25。 上第三系珠江组，广东省流花油田LH11－2－1井1239.1米。
精
品
课
程
珊瑚体腔孔 粉晶角砾云岩 ，珊瑚碎屑的内部结构十
程
左下、左上处）。十分可贵的是鲕间全部未被充填，胶 结，形成极为发育的粒间孔隙，M=30%,蓝色铸体。单偏
光，×25，×60。
第四系七个泉组，青海省台南气田台南5井1700.0m
精 品 课 程
a
接下张
精 品 课 程
b
接下张
以上 照片 a b 为
精
粒间粒内溶孔
品
a 、 b 鲕粒、腹足类灰岩，岩石由鲕粒和腹足类
单偏光，×200
下第三系沙河街组，冀东油田高 3106井3908.3米。
精
品
课
程
方解石溶孔
中粒砂岩 （微含油）方解石胶结物被溶蚀。红色铸体，
半正交偏光，×80。
下第三系沙河街组，江苏油田真41井1952.4m
精 品 课 程
同上（84张）照片，局部放大，×500，垂
直颗粒边缘仅剩方解石残晶。
精
品
生物堆积成格架，鲕粒壳壁内大量溶蚀为其特征，一些 鲕粒类的壳壁被溶蚀成空心状、空环状，一些瓣鳃类的
课
壳壁内被溶蚀一空，形成空棒状、弯弓状；粒间更是无 处不溶。从照片a的左下处可以清楚看到溶蚀残余的鲕 壁。大规模溶蚀以后，处于十分封闭状态，所以胶结物
程
极其微弱，使孔隙得以保存。正交偏光，加石膏试板， ×25。
课
程
方解石溶孔
中粒砂岩 粒间伸长状孔隙内连晶方解石被溶蚀呈残
晶。复合液染色，红色铸体，半正交偏光，×200
下第三系沙河街组，江苏油田真41井1931.9m
精 品 课 程
a
接下张
精 品 课 程
b 接下张
精 品 课 程
C 接下张
以上a 、b、c 三张照片为
精
原生鲕间孔
多孔鲕粒岩，这是一种极为特殊的岩类，原始颗粒为石
单偏光， ×25。石炭系黄龙组，四川省长寿卧龙河卧80井
5504.3 ～5504.4米。
精
品
课
程
砂砾屑粒内孔 泥晶砂砾屑云岩，砂砾屑由粉晶白云岩组
成，溶孔发育，呈筛孔状，粒间基质由泥晶白云岩组成，泥晶晶间
也有微小溶孔。Φ＝9.28％，蓝色铸体，单偏光， ×25
三叠系嘉陵江组，四川省长寿卧龙河卧116井2278.0~2278.1米。
石充填，方解石再经溶蚀作用，使干裂裂缝中产生溶缝 ，并有充填
矿物的残余，仍保持了干裂纹的原始面貌。M＝3％，红色铸体，单 偏光，×25
蓟县系雾迷山组，河北省任丘油田任28井3251.2~3254.0米。
精
品
课
程
网状溶缝 干化角砾云岩，孔缝相连，粗大溶孔，狭小溶孔均
发育，组成网系溶孔中有晶体石英（照片左下方），孔壁处有炭质
分清楚，体腔内全部被溶蚀，造成成排间隔的规则孔隙。该层
为产气层，4.93×104m3/d，φ ＝4.55％，K＝2.66×10－
3μm2。正交偏光，加石膏试板， ×25。
石炭系黄龙组，四川省大池干井构造池7井3269.7米。
精
品
课
程
软舌螺体腔孔 软舌螺云岩，含多量软舌螺个
体，呈锥状，椭圆状，长圆状。体腔内被强烈溶蚀，但又
精
品 课
铸体薄片照片
程
精 品 课 程
原生粒间孔
含泥含砾不等粒石英砂岩，泥铁质呈薄膜状分布。 Φ＝18.4％，
κ＝48×10－3μm2。红色铸体，单片光，×46。
第三系，玉门油田G236井521.0m
精 品 课 程
原生粒间孔
含泥不等粒石英砂岩，原生孔发育，连通性好，φ＝19.2％，
κ＝376×10－3μm2。红色铸体，单片光，×46。
上第三系珠江组，广东省流花油田LH11－1井1226.7米。
精
品
课
程
管藻藻架孔 介形虫、枝管藻云岩 ，主要骨架由中国枝管藻组
成，形成礁岩；骨架间堆积充填了大量介形虫碎屑或个体，介形虫间具有
发育的孔隙，且该层凡有介形虫富集处，孔隙均发育。绿色铸体，单偏
光，×25。
下第三系纯化镇组，山东省胜利油田滨西 3－12井，1562.4～1568.0
碎屑，介形虫碎片以及腹足 类螺环，瓣鳃类，介形虫内强烈溶
蚀，形成生物屑内孔。M＝6％，茜素红染色，单偏光， ×25
孔 下第三系沙河街组，河北省西2井潜山西14井1273.7m。
精
品
课
程
砂屑粒内孔 亮晶生屑、砂屑云岩，岩石中含有腹足
类、内碎屑等颗粒，砂屑内大量被溶蚀，形成筛孔状，螺环内局
部被溶蚀。粒内孔均有硬石膏半充填。Φ＝6.61％，蓝色铸体，
精 品 课 程
粗粒石英砂岩 为残余原生粒间孔，石英颗粒次生加
大，剩下残余粒间孔隙。 蓝色铸体，单偏光，正交偏
光，×200 石炭系太原组，沁水盆地沁源剖面。
精 品 课 程
精 品 课 程
精 品 课 程
精 品 课 程
长石溶解孔
粗－中粒砂岩（含油） 长石颗粒内部被溶蚀形成粒内
溶解孔，河口坝边缘砂体。红色铸体，单偏光，×80
被白云石晶体不同程度的半充填，孔壁孔内时有炭质沥青
侵染。M＝5％，蓝色铸体，单偏光， ×25。
震旦夕灯影组，四川省威远威91井3136.4 ～ 3136.5米。
白垩系，大庆油田北1－1－52井1120.5米
精 品 课 程
细粒长石砂岩，粒间孔隙发育。绿色铸体，单偏光，
×100 下第三系东营组，辽河油田海26井2385.5m
精 品 课 程
砂岩 岩石中的粒间孔为残余原生粒间孔，颗粒
周围有绿泥石环边。红色铸体，单偏光，×100 三叠系延长组，长庆油田塞9井1100.0m
下第三系沙河街组，辽河油田欢 13－312 井 1883.6米
精Leabharlann 品课程长石溶解孔 细粒砂岩 长石被溶蚀后呈残骸状，粒间溶孔发育，
φ＝14.6％，κ＝37.5×10－3μm2。红色铸体，单偏
光，×120。
下第三系新沟嘴组，江汉油田拖18井3330.3～
