轨道物流小车转向机构方案及结构设计摘要：轨道物流小车输送系统是利用智能化自驱动的物流小车将物品通过安装在室内的立体轨道输送到各个工作站点。
具有速度快，效率高，传输时间准确并且保密性强，安全可靠等优点而得到越来越广泛的使用。
随着这种输送系统不断推广，对物流小车的适应性要求也不断提高，首先是要求物流小车的运载量增加，由此产生的问题提出了对物流小车结构上的改进要求，以适应新一代输送系统对小车的要求。
关键词：物流小车；转向机构；立轴；转向引导轮前言医院轨道物流系统是利用专用的智能化轨道物流车将药品、样本和器械、单据等物品通过轨道输送到需要的病房，手术室以及各需要的地点，改变了过去由人用手推小车装载物品通过电梯到达需要的楼层后再将小车推到各科室发放的传统方式，便捷准确，是目前医院中比较先进的物品传输方式。
由于其智能化，高效、准确而得到广泛喜爱。
随着人们对物流小车输送能力的要求不断提高，物流小车的载重量从原来的10KG左右提高到15KG，后来又提高到20KG以上，为适应行业的需求，广西曼彻彼斯公司率先推出了载重量30KG的大容量物流小车，引领本行业物流小车输送能力跨上了一个新的台阶。
随着输送能力的增大，新的问题产生，并困扰着行业的研发人员。
原来所用的物流小车的四个滚轮02是直接固定在车身01上，没有转向机构（如图1），小车在轨道03转弯的位置全靠安装在滚轮02端部的水平轮04，在轨道03的侧壁挤压下强行把滚轮02推动而转向，而这个推动力全靠驱动轮向前的动力产生，而滚轮02在转向过程中与轨道03的横向相对运动，有相当大的摩擦力，当这个摩擦力大于驱动轮与导轨之间的摩擦力时，会造成小车无法前进，因此物流小车时常有在弯轨过不去，造成输送延误甚至轨道堵塞的情况，尤其是驱动轮轨道有油污或集灰的状况下更为严重。
这个问题在行业内长期存在，尤其是大载重的物流小车更为明显。
为了解决这个问题，公司立项开发带转向机构的新一代物流小车，解决这个长期困惑本行业的问题。
医用智能轨道物流小车嵌入式控制系统设计
医用智能轨道物流小车嵌入式控制系统设计赵昆;臧铁钢;郑博文【摘要】This paper designs a kind of embedded controlling system based on S3C6410 for medical intelligent track vehicle. It is driven by hub motor and RFID technology is adopted in its location. The controller interacts with other objects by Zigbee wireless module. It is used to divide the task structure of the controller rationally based on requirement of the system real-time and dividing principles for multitasking system. The experiment results show that this controlling system is characteristic of high reliability, good real-time control and high efficiency.%设计了一种基于S3C6410处理器的医用智能轨道物流小车控制系统.该轨道小车采用轮毂电机驱动,基于RFID的路径识别技术作为定位方案,并且使用了ZigBee无线技术来与中央控制器和系统中的其他对象进行交互.根据控制系统实时性和多任务划分的原则,合理划分了小车控制系统的任务组成结构.经试验验证该小车控制系统实时性好,可靠性高,能够高效率完成物流任务.【期刊名称】《机械制造与自动化》【年(卷),期】2017(046)004【总页数】3页(P192-194)【关键词】医用智能轨道物流小车;RFID;ZigBee【作者】赵昆;臧铁钢;郑博文【作者单位】南京航空航天大学机械电子工程系,江苏南京210016;南京航空航天大学机械电子工程系,江苏南京210016;南京航空航天大学机械电子工程系,江苏南京210016【正文语种】中文【中图分类】TP273医院轨道物流传输系统是指在中央计算机的控制下，利用行驶在专用轨道上的智能载物小车，在位于不同物流任务频繁的科室中的站点之间进行物品传输的系统[1-2]。
轨检小车使用方法及操作流程原理
轨检小车使用方法及操作流程原理英文回答：Introduction:The track inspection car is a specialized vehicle used for inspecting and maintaining railway tracks. It is equipped with various sensors and instruments to detect any abnormalities or defects in the tracks. In this article, we will discuss the usage and operational procedures of the track inspection car.Usage:The track inspection car is primarily used for inspecting the condition of railway tracks. It helps in identifying any issues such as cracks, misalignments, or wear and tear that may affect the safety and smooth operation of trains. It is also used for monitoring the track geometry, including parameters like gauge, alignment,and elevation.Operational Procedures:1. Preparing the track inspection car: Before starting the inspection, the car needs to be prepared. This involves checking the fuel level, ensuring all sensors and instruments are functioning properly, and verifying the communication system.2. Conducting the inspection: The car is driven along the track at a slow speed, allowing the sensors and instruments to collect data. The collected data includes track geometry measurements, rail profile, and track surface conditions. The car is usually equipped with laser sensors, cameras, and other instruments to capture accurate data.3. Data analysis: Once the inspection is completed, the collected data needs to be analyzed. This is usually done using specialized software that processes the data and generates reports highlighting any abnormalities or defectsfound in the track.4. Maintenance and repair: Based on the analysis report, necessary maintenance and repair work can be planned and executed. This may involve replacing damaged rails,repairing misalignments, or addressing any other issues identified during the inspection.Principle:The track inspection car operates on the principle of data collection and analysis. It utilizes various sensors and instruments to collect data about the track condition. This data is then analyzed to identify any abnormalities or defects. The principle behind the operation of the track inspection car is to ensure the safety and efficiency of railway tracks by proactively identifying and addressingany potential issues.中文回答：介绍：轨道检测小车是一种专用车辆，用于检查和维护铁路轨道。

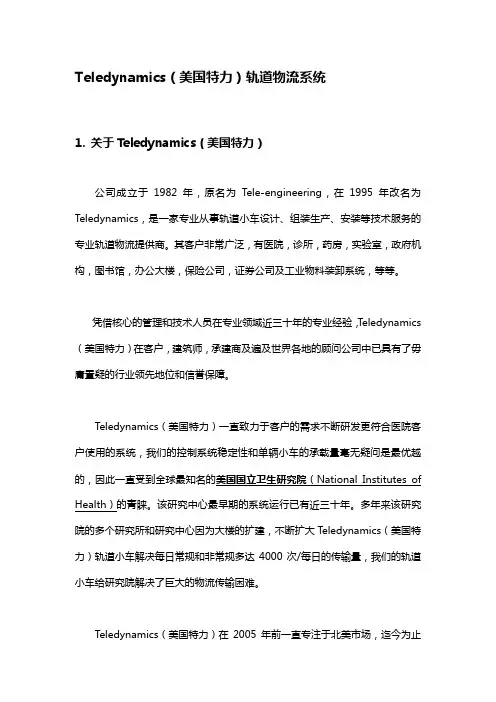

【轨道物流】美国特力轨道(Teledynamic)
Ramathibodi 医院（泰国，曼谷）
Ramathibodi 医院是泰国曼谷知名的玛希隆（Mahidol）大学的附属医院， 成立于 1969 年。医院主要有三栋楼组成：主病房楼、Shirikit 医疗中心和 SomdechPhraDebaratana 大楼。医院每日的门诊量超过 5,000 人次，现有的 病床数量超过 1,500 张。
医院选用的是 Teledynamics（美国特力）轨道小车。第一期的系统轨道总 长度超过 1200 米，初期投入使用小车共 45 辆，系统已与 2012 年 4 月投入使 用。已投入使用的智能轨道小车将不仅能满足新建大楼每天早上 7 点至 9 点两 小时内完成 2000 公斤输液的传送，还满足了其他科室的日常传输需求。第一期 的系统在设计时已充分考虑与将来第二期的系统的联网互传。
2. 轨道传输系统介绍
轨道传输系统是一个由电脑控制的，能够水平和垂直方向传输的物流传输系 统，主要是由传输轨道、自驱动小车、停靠站点和换轨器及其它安装部件等组成。
系统通过依附于轨道边的信号感应器向控制电脑传递系统运行情况，由电脑 控制换轨器的转向和小车从出发站发送和在目的地停靠的命令，实现小车点对点 传输。小车包括车厢和车座，车座底部带有独立电动马达，能独立运行。小车动 力由轨道上安装的两根导电铜轨和车座底部的电刷实现供电，所供电源为 24 伏 直流电。
NIH 位于院总部内的临床医学中心也举世闻名。该中心主要进行临床试验及 临床基础研究，拥有 234 张住院病床，每年接收住院患者 6000 人，门诊患者 95000 人，并且具备 1600 个基础和临床研究实验室。临床医学中心目前是 NIH 最重要的部分，受到 NIH 的大力扶持及资助，中心配置的各类设备都是全世界
浅析医用智能轨道小车物流传输系统与中型箱物流系统
浅析医用智能轨道小车物流传输系统与中型箱物流系统发布时间：2023-01-11T02:55:01.698Z 来源：《建筑实践》2022年16期8月作者：陆兆晖梁文洋刘宏柱陈亮[导读] 轨道式物流传输系统是指在计算机控制下，利用智能轨道载物小车在专用轨道上传输物品的系统陆兆晖梁文洋刘宏柱陈亮中国建筑第四工程局有限公司新疆维吾尔自治区乌鲁木齐市 830017摘要：轨道式物流传输系统是指在计算机控制下，利用智能轨道载物小车在专用轨道上传输物品的系统。
目前我国医院对医用轨道物流运输系统运用较少，所以本文对智能轨道小车物流传输系统与中型箱物流系统的建筑空间、系统效率、运输范围、消防安全、智能化程度五个方面进行对比，为医院或医院项目提供参考。
关键词：医用轨道物流传输系统；智能；现代化医院；引言2002年，中国市场引入智能轨道小车物流传输系统，在国内医院迄今已有20年的经营基础和经验，品牌主要有沃伦韦尔、德列孚、曼彻彼斯、格兰威尔等，并且，其实际运营项目案例多，是一种较为成熟的物流体系，适用于中国医院院内物资运输。
智能轨道小车物流传输系统医院中型箱物流系统，是一种工业衍生品，中型箱物流系统在工厂仓储物流传输领域已经应用多年，技术含量低，所以在短期内市场上会有大批同类产品的出现，由于对建筑空间的要求较高，所以欧美的一些发达国家的医院并没有使用这种方法。
近年来，国内仅有少数医院尝试采用这种系统，到目前为止中型箱系统正式运营的医院案例也很少，在实际运用中该系统也存在很多问题。
中型箱物流系统一、建筑空间特点对比1、站点位置及空间要求轨道物流小车轨道出垂直井道可以在吊顶下延伸至医院最需要的位置，最大程度的为医院带来便利，提高使用的舒适性。
中型箱系统站点只能设置在垂直井道间旁，出垂直井道后在水平段不能任意延伸。
大量的传输箱占据了大站点科室如药房的大量地面空间。
（1）轨道物流小车在大楼内根据需要可设置多个井道间。
中型箱系统受水平连接不便的功能限制，不便于设置多个井道间。

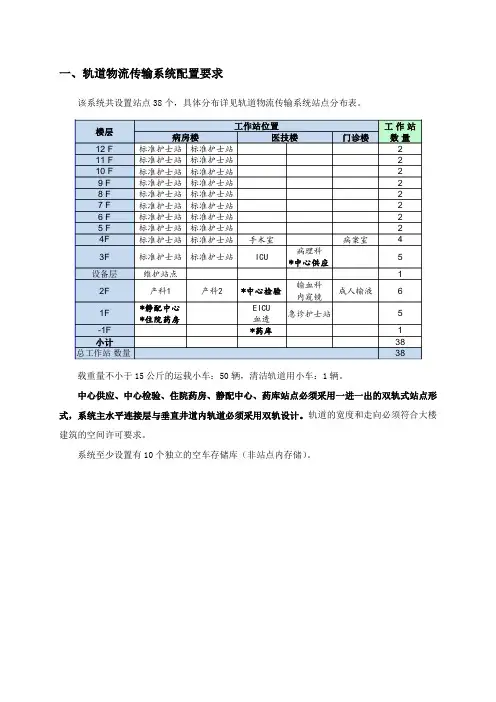

轨道物流传输系统配置要求
