拱形骨架技术交底
（二）施工准备
小型运输设备、砂浆拌合机
（三）施工场地
对路堤边坡处理完毕后，将场地清理平整，合理解决原材料的堆放、电力、水源的问题。
三、施工工艺流程
测量放样
↓
刷坡
↓
开挖拱形骨架基础
↓
施工C15片石砼基础→预制挡水块
↓↓
砌筑浆砌片石报检合格
↓↙
安装挡水块
↓
抹砂浆
↓
础采用浆砌片石脚墙，(D1K113+650-+755、D1K114+000-+130段，墙顶宽0.5m,底宽0.7m,墙高1.5m，埋深不小于0.8m，其余路基段设置全埋式基础，墙顶宽0.2m，底宽0.7m，墙高0.8m,埋深0.8m。)护坡座落在脚墙之上。
（一）材料
（1）浆砌防护的材料主要是砂、片石、水泥。材料进场前需要各种原材料的品质进行试验，合格后方可进场，在材料进场后还要对砼的原材料进行抽检，其各项指标均要符合设计的要求。试验室提供施工的砂浆的配合比。
（2）片石质量要求。石料应选用不易风化的硬石、密实、无裂缝、无水绣痕，不得使用风化严重、无工作面、含有泥土的片石，片石在使用前应用水冲洗并将尖锐部分凿除。
10、挡水块在预制场统一进行预制，预制砼必须检查混凝土的塌落度，符合要求时方可进行预制。
11、在挡水块拆模、运输、安装过程中应该轻拿轻放避免挡水块掉角、断裂。
（二）技术控制
（1）、砂浆的拌合：
根据试验室批准的理论配合比和现场砂的含水量确定施工配合比，现场应采用称量工具称重各种材料的重量。砂浆的拌合应采用机械集中拌和。砂浆的运输机械应不漏水，避免砂浆在运输过程中离析，如发现离析应重新拌合。为保证砂浆的一定的稠度和和易性，已拌合的砂浆应尽快用完，对于已凝结的砂浆，不准加水重新拌合使用。
7、开挖基础时必须定出骨架基础位置，并拉线，开挖时必须以拉线为参考，避免超挖和少挖。
8、砌筑片石时砂浆用机械拌合，在现场拌合时应严格按照设计配合比进行。
9、砌筑时应采用坐浆、剂浆法施工，要求砂浆饱满。各砌块的砌缝应相互错开，不得有通缝和空缝及松动，表面平顺整齐，与边坡嵌接牢固密贴。严禁采用灌浆施工。
技术交底记录
施工单位：中铁十局山西中南部铁路通道ZNTJ-15标项目部编号：
工程名称
D1K109+500~D3K118+450路基工程
交底类别
M7.5浆砌片石拱形骨架施工交底
技术交底内容：
本交底适用于D1K111+003-D1K116+000段路基拱形骨架护坡施工，
一、施工准备
施工前首先进行施工放样，并应挂线施工，以保证线性和表面平整度。如果砌体底基面或坡面土层松软，还应对基面的松散土层、浮土进行夯实处理。对于反开挖的路基边沟，土基的压实度应与同层路基土压实度相同，以免下沉而使砌体产生裂缝，影响砌体的整体稳定性。
3、骨架以M7.5水泥砂浆砌片石砌筑，挡水条部分采用C15混凝土预制块。
4、沿线路方向每隔15-20m设一道伸缩缝，缝宽0.02m，缝内全断面填塞沥青麻筋。
5、为了便于养护，每个涵洞附近设置阶梯形踏步，单级高0.2m,宽度为0.6m的阶梯形踏步。踏步使用c20素混凝土。
6、在修坡完成，并符合要求之后，开始挖拱形骨架护坡基础。
交底单位
中铁十局山西中南部铁路通道ZNTJ-15标项目经理部
交底人
审核/批准人
接受单位
接受人
接受时间
由于浆砌片石设计厚度在40cm左右，所以片石厚度应在30-35cm之间（太大太小均不宜控制砂浆饱满度和砌体表面平整度），要求不能使用薄片石，片石进场后要经过细心筛选，必要时要加工处理，使得片石至少要有一个面为平面且色泽一致。
（3）细骨料。浆砌片石施工中使用的砂宜为中粗砂，若采用细砂，需加水泥的用量大。砂的最大粒径不宜超过5mm。
(3)、勾缝及养生：
为保证浆砌片石砌体的整体强度，防止砌体渗水漏水，避免冲蚀，应及时勾缝。勾缝应嵌入到砌缝隙内不小于2cm，严禁勾“假缝”。砌体砂浆凝固之后。即开始养生，养护期限视温度而定，不小于7天。在养生期内，应该保温，洒水养护，其中温度低于5度时，禁止向砌体洒水，只能保温。
备注：踏步、排水沟先依照该技术交底内容施工。
（2）、片石的砌筑：
在砌筑边坡时，应须边坡自底向顶依次分层砌筑。砌筑前应先将片石浇水湿润，以实现和砂浆的较好粘结。该段路基砌体基面为土质、碎石，应将基面夯实整平。在砌筑第一层片石时可直接砌筑。第一层片石应大面朝向基面，以保证和基面有足够的基础面积，如果片石和基面有空隙，应填以砂浆或小石块。在进行第二层片石砌筑时，必须采用坐浆砌筑，即先在第一层适当厚度的砂浆，然后放第二层片石，并保证片石之间无脱空及石块直接接触的情况。同层内的第一块片应尽量咬合，不同层间片石错缝应合理，竖缝应错开布置，除沉降缝外，不得上下贯通，砌缝宽度一般不大于40mm。以砂浆灌浆时，应保证砂浆饱满，并在灌注过程中用钢钎捣实，如果石缝较宽，可用小石子堵塞，并灌以砂浆后捣实。
拱形骨架安装安全技术交底模板
一、工程名称：二、施工单位：三、建设单位：四、分项工程名称：五、施工期限：六、接受交底班组或员工签名：一、交底内容：1. 安全生产方针和法律法规：全体施工人员必须严格遵守国家安全生产方针和相关的法律法规，确保施工安全。
2. 施工现场安全要求：（1）进入施工现场必须佩戴安全帽，扣好帽带，严禁穿硬底鞋、高跟鞋作业。
（2）施工现场应设置明显的安全警示标志，并保持通道畅通。
（3）高处作业时应设置安全防护设施，如防护栏、安全网等，并佩戴安全带。
（4）施工现场应配备必要的安全防护用品，如防尘口罩、防毒面具等。
3. 拱形骨架安装技术要求：（1）拱形骨架的安装应按照设计图纸和施工方案进行，确保结构安全。
（2）拱形骨架的安装应由有经验的作业人员负责，并严格按照操作规程进行。
（3）安装过程中，应确保拱形骨架的支撑稳固，防止因支撑不稳导致坍塌事故。
（4）拱形骨架的连接部位应牢固可靠，防止因连接不牢固导致结构损坏。
4. 拱形骨架安装过程中的安全措施：（1）安装前，应对施工现场进行清理，确保无障碍物，防止施工过程中发生碰撞事故。
（2）安装过程中，应使用安全绳、安全带等防护设施，防止人员坠落。
（3）高空作业时，应设置安全防护设施，如安全网、防护栏等，并佩戴安全带。
（4）施工过程中，应密切关注拱形骨架的受力情况，发现异常及时采取措施。
5. 拱形骨架安装后的验收要求：（1）安装完成后，应对拱形骨架进行自检和互检，确保安装质量。
（2）验收合格后，方可进行下一道工序施工。
6. 应急措施：（1）施工现场应配备必要的应急救援设施，如急救箱、灭火器等。
（2）发生安全事故时，应立即启动应急预案，组织人员进行救援。
二、注意事项：1. 施工过程中，应密切关注拱形骨架的受力情况，防止因受力不均导致结构损坏。
2. 高空作业时，应确保安全带等防护设施正确佩戴，防止人员坠落。
3. 施工现场应保持整洁，防止因杂物导致安全事故的发生。
三、交底人：四、日期：注：本模板仅供参考，具体施工安全交底内容应根据实际情况进行调整。
拱形骨架技术交底
拱形骨架技术交底在建筑和工程领域，拱形骨架可是一项相当重要的技术！今天咱们就来好好唠唠这拱形骨架的那些事儿。
先来说说啥是拱形骨架。
想象一下，在一个斜坡上，有一个个像拱门一样的结构排列着，把坡面分成了一格一格的，这就是拱形骨架啦。
它的作用可大了，能增强坡面的稳定性，防止滑坡、水土流失这些让人头疼的问题。
咱就拿上次在那个山坡工程的经历来说吧。
那山坡啊，又陡又长，一开始没做拱形骨架的时候，一下雨土就哗哗地往下流。
后来决定采用拱形骨架技术，整个施工过程那叫一个不容易。
开始施工前，得先把坡面清理干净，这可不是个轻松活儿。
杂草、乱石，都得清理掉，就像给坡面洗了个大澡。
然后就是测量放线，要保证每个拱形的位置都准确无误，这可容不得半点马虎。
还记得当时负责测量的小李，那认真劲儿，拿着仪器，眼睛都不敢眨一下，生怕出一点差错。
接下来就是挖基槽啦，这就像是给拱形骨架打造一个舒适的家。
基槽的深度、宽度都得严格按照设计要求来，挖的时候还得注意别把旁边的土给弄塌了。
有个新手小王，一铲子下去挖深了，被师傅狠狠批评了一顿，说这可关系到整个工程的质量，不能有丝毫马虎。
基槽挖好后，就是浇筑混凝土了。
这混凝土的配比可得讲究，水泥、沙子、石子的比例要恰到好处，不然强度不够可就麻烦了。
搅拌混凝土的时候，那搅拌机轰隆隆地响，尘土飞扬，大家都戴着口罩，忙得不亦乐乎。
浇筑的时候更要小心，要把混凝土均匀地倒进基槽里，用振捣棒振捣密实，不能有气泡和空隙。
这时候大家都全神贯注，眼睛紧盯着混凝土，生怕出现问题。
等混凝土凝固了，就得开始砌拱形的砖了。
这砖得一块一块地砌整齐，灰缝要饱满，不能有空隙。
砌砖的师傅们手艺那叫一个娴熟，只见他们手中的砖和灰浆上下飞舞，不一会儿，一个漂亮的拱形就出来了。
最后就是养护啦，要给拱形骨架盖上湿布，定期浇水，让它慢慢地变得坚固。
在整个施工过程中，大家都齐心协力，虽然辛苦，但看到那一排排整齐的拱形骨架，心里都充满了成就感。
总之，拱形骨架技术虽然看起来简单，但是每个环节都需要精心操作，严格把控质量。
拱形骨架技术交底
（4）砌筑骨架应从衔接处开始，自下而上砌筑，两骨架衔接处应在同一高度，骨架应与坡面密贴，骨架流水面应与草坡表面平顺，且处于同一高度，拱形骨架中间水流凹槽必须与路堤两边的水沟连在一起，
2、路堤护坡
（1）路堤边坡高度大于4m一般地段，采用M7.5水泥砂浆砌片石拱形截水骨架护坡，骨架内培土撒草籽、种灌木护坡，填高小于3m时采用空心砖内培土撒草籽。
（2）拱形骨架主骨架厚度为0.5m，拱骨架厚度为0.4m，骨架护坡起、终点侧边及顶部设0.5m宽的镶边，骨架基础及肋均采用M7.5浆砌片石砌筑，底部镶边连接脚墙基础镶边，
（5）为便于养护，应在适当位置设宽1m，厚0.6m的阶梯型踏步，踏步和坡面排水槽均应设在主骨架处。另在桥台锥坡和涵洞八字墙与边坡结合处也应设置，
交底人
复核人
接收人
技术交底记录
年月日
主送单位
工程管理里程桩号
施工前应先清刷坡面浮渣，填补坑凹，使坡面大体平顺，
骨架砌筑前应按设计形式、尺寸挂线放样，开挖沟槽沟槽尺寸根据骨架尺寸而定
一、路堤段浆砌片石拱形骨架护坡
布拱原则：路堤边坡自基床表层以下开始铺设
1、路堤脚墙基础
边坡脚墙采用M7.5浆砌片石砌筑，按照1：1.5坡率放出坡脚线，脚墙高1.5m，埋深0.8m，外露高度0.7m，脚墙底宽度0.7m，顶部水平面宽度为0.5m，另在坡脚设1m长的镶边，（护脚在空心砖和骨架护坡部都为0.5m厚）

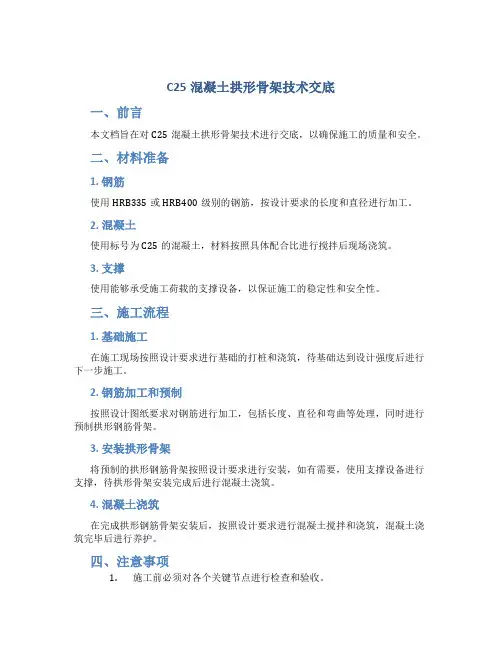

C25混凝土拱形骨架技术交底
C25混凝土拱形骨架技术交底
一、前言
本文档旨在对C25混凝土拱形骨架技术进行交底，以确保施工的质量和安全。
二、材料准备
1. 钢筋
使用HRB335或HRB400级别的钢筋，按设计要求的长度和直径进行加工。
2. 混凝土
使用标号为C25的混凝土，材料按照具体配合比进行搅拌后现场浇筑。
3. 支撑
使用能够承受施工荷载的支撑设备，以保证施工的稳定性和安全性。
三、施工流程
1. 基础施工
在施工现场按照设计要求进行基础的打桩和浇筑，待基础达到设计强度后进行下一步施工。
2. 钢筋加工和预制
按照设计图纸要求对钢筋进行加工，包括长度、直径和弯曲等处理，同时进行预制拱形钢筋骨架。
3. 安装拱形骨架
将预制的拱形钢筋骨架按照设计要求进行安装，如有需要，使用支撑设备进行支撑，待拱形骨架安装完成后进行混凝土浇筑。
4. 混凝土浇筑
在完成拱形钢筋骨架安装后，按照设计要求进行混凝土搅拌和浇筑，混凝土浇筑完毕后进行养护。
四、注意事项
1.施工前必须对各个关键节点进行检查和验收。
2.架设拱形骨架时，要确保其稳定性和安全性。
3.搅拌混凝土时严格按照配合比要求进行，不得随意调整拌合比例。
4.混凝土浇筑完毕后进行养护，确保其达到设计强度。
五、
本文档对于C25混凝土拱形骨架技术的交底是施工中非常重要的一部分，希望每位施工人员都能够严格按照文档中的要求进行操作，保证施工的质量和安全。

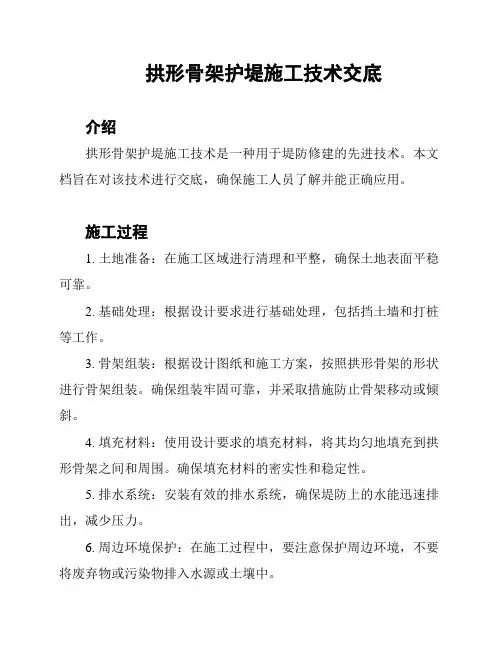

拱形骨架护堤施工技术交底
拱形骨架护堤施工技术交底
介绍
拱形骨架护堤施工技术是一种用于堤防修建的先进技术。
本文档旨在对该技术进行交底，确保施工人员了解并能正确应用。
施工过程
1. 土地准备：在施工区域进行清理和平整，确保土地表面平稳可靠。
2. 基础处理：根据设计要求进行基础处理，包括挡土墙和打桩等工作。
3. 骨架组装：根据设计图纸和施工方案，按照拱形骨架的形状进行骨架组装。
确保组装牢固可靠，并采取措施防止骨架移动或倾斜。
4. 填充材料：使用设计要求的填充材料，将其均匀地填充到拱形骨架之间和周围。
确保填充材料的密实性和稳定性。
5. 排水系统：安装有效的排水系统，确保堤防上的水能迅速排出，减少压力。
6. 周边环境保护：在施工过程中，要注意保护周边环境，不要将废弃物或污染物排入水源或土壤中。
7. 安全措施：施工过程中，必须进行必要的安全措施，包括佩
戴安全帽、防护用具等，确保施工人员的安全。
注意事项
- 在施工前，要详细查阅设计图纸和施工方案，确保施工按照
要求进行。
- 施工过程中，要严格遵守相关法律法规和安全操作规程。
- 如遇到问题或困难，及时与相关技术人员或负责人协商解决。
以上是拱形骨架护堤施工技术交底的内容，请施工人员按照要
求进行施工，并确保施工质量和安全。

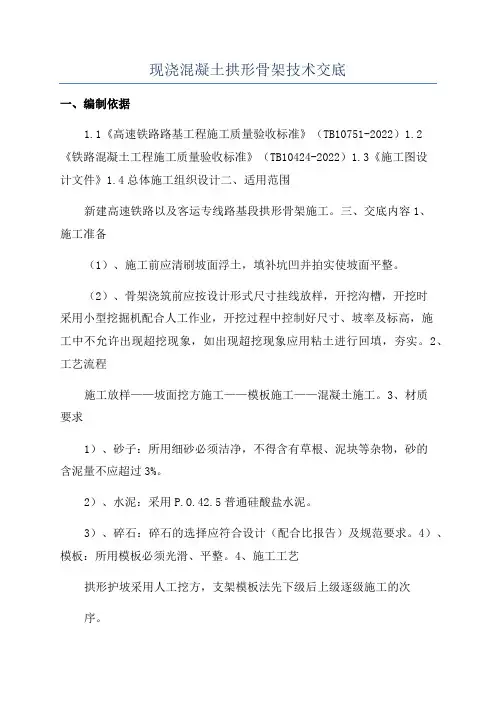

现浇混凝土拱形骨架技术交底
现浇混凝土拱形骨架技术交底一、编制依据1.1《高速铁路路基工程施工质量验收标准》（TB10751-2022）1.2《铁路混凝土工程施工质量验收标准》（TB10424-2022）1.3《施工图设计文件》1.4总体施工组织设计二、适用范围新建高速铁路以及客运专线路基段拱形骨架施工。
三、交底内容1、施工准备（1）、施工前应清刷坡面浮土，填补坑凹并拍实使坡面平整。
（2）、骨架浇筑前应按设计形式尺寸挂线放样，开挖沟槽，开挖时采用小型挖掘机配合人工作业，开挖过程中控制好尺寸、坡率及标高，施工中不允许出现超挖现象，如出现超挖现象应用粘土进行回填，夯实。
2、工艺流程施工放样——坡面挖方施工——模板施工——混凝土施工。
3、材质要求1）、砂子：所用细砂必须洁净，不得含有草根、泥块等杂物，砂的含泥量不应超过3%。
2）、水泥：采用P.O.42.5普通硅酸盐水泥。
3）、碎石：碎石的选择应符合设计（配合比报告）及规范要求。
4）、模板：所用模板必须光滑、平整。
4、施工工艺拱形护坡采用人工挖方，支架模板法先下级后上级逐级施工的次序。
（1）、施工放样依据设计文件放样横、竖梁的位置，与设计文件有出入的地方要合理布置，特别注意边坡边角处的放样。
保证横、竖梁的顺畅性及整体线型的圆顺性。
测量放样过程中及时做好护桩工作，以便后期准确使用。
测量放样后，经测量监理工程师认可后方可进行坡面挖方施工。
（2）、坡面挖方施工施工前先清刷坡面浮土，填补坑凹，使坡面大体平整。
对相邻级边坡间的平台要做整平夯实处理，同时要保证一定的单向纵坡，以保证平台水沟的稳定性及排水顺畅性。
根据放样后的横、竖梁位置，采用小型机具配合人工挖方。
对不稳定的挖方槽底及坡面要做换填夯实处理。
同一级边坡挖方顺序是：由上至下，一步到位，槽底密实平顺，禁止超挖。
（3）、模板施工模板安装前，先安装钢管架的稳固架。
稳固架采用钢管临时锚固坡面内的方法。
然后安装模板的支架，再进行模板安装。
模板采用定制平模和拱形钢模板，模板表面必须光洁、平整。
拱形骨架技术交底
工程名称
拱形骨架
里程桩号
技术要求：
拱形骨架施工，按照提供的图纸和砌筑工程有关规范要求进行。
质量控制措施：
1、伸缩缝、沉降缝严格按设计图纸预留。
2、砌筑用的石料应强韧、密实、坚固与耐久，质地适当细致，色泽均匀，无风化剥落和裂纹及结构缺陷。砌筑前用用人工修整面石，清除正边，并将其表面泥土、水锈清洗干净。
7、砌体应分层砌筑，砌筑上层时，不应振动下层，不得在已砌好的砌体上抛掷、滚动、翻转和敲击石块，砌体砌筑完成后，应及时抹面。
8、砌筑时必须两面立杆挂线或样板挂线。在砌筑过程中应经常校正线杆，以保证砌体各部尺寸符合设计图纸要求。
9、基坑开挖按照设计图纸要求尺寸进行施工，经监理工程师检验后，方可开始砌筑。
3、石料不得含有妨碍砂浆的正常粘结或有损外露面外观的污泥、油质或其他有害物质。
4、片石厚度不应小于150mm（卵形和薄片者不得使用）。
5、砌筑采用挤浆法施工，按设计进行抹面，并保证抹面牢固、美观、平顺。抹面砂浆标号为M10，砂采用细砂。
6、砌筑时做到砂浆饱满，砌体咬口紧密，并与墙面结合密贴，避免通缝叠砌、贴砌和浮塞。
2、施工地段设立交通标志牌。
交底人：复核人：签收人：
年月日年月日年月日
15、位于曲线弯道处的骨架要平顺、圆滑、美观。
16、层C20片石混凝土必须由机械拌和，严禁人工拌和。
17、施工前按设计图纸要求做好拱圈支架模板。经检查符合要求时方可使用。
18、现场听从技术人员和监理工程师的要求，如有疑问，请及时联系技术人员。
安全措施：
1、按规定地点堆放材料，不随意停放机械设备、材料等。
10、砌筑基础第一层时，如基底为基岩，应先将基岩表面清洗湿润座浆砌筑，砌筑工作中断后再进行下一层砌筑时，应将砌层表面加以清扫和湿润。
拱形骨架安全技术交底模板
一、交底项目：拱形骨架安装施工二、交底目的：确保拱形骨架安装施工过程中的安全，防止安全事故的发生。
三、交底对象：参与拱形骨架安装施工的全体人员四、交底时间：施工前五、交底内容：1. 施工前准备（1）认真阅读施工图纸，了解拱形骨架的结构、尺寸、材料及施工工艺要求。
（2）对施工人员进行安全技术培训，确保施工人员掌握拱形骨架安装的基本知识和操作技能。
（3）检查施工工具、设备是否齐全、完好，并确保其符合安全操作要求。
2. 施工现场安全措施（1）施工区域应设置明显的警示标志，提醒施工人员注意安全。
（2）施工区域应保持整洁，严禁堆放杂物，确保施工通道畅通。
（3）施工人员应佩戴安全帽、安全带等个人防护用品。
（4）施工人员应遵守操作规程，不得酒后作业、疲劳作业。
3. 拱形骨架安装施工安全注意事项（1）拱形骨架材料运输过程中，应确保材料堆放整齐，防止材料滑落伤人。
（2）安装拱形骨架时，应按照施工图纸要求进行，确保骨架的稳定性和安全性。
（3）在安装拱形骨架过程中，施工人员应保持安全距离，防止发生碰撞。
（4）拱形骨架安装过程中，如需进行高空作业，应采取相应的安全防护措施。
（5）在拱形骨架安装过程中，如需进行焊接作业，应确保焊接区域周围无易燃易爆物品。
4. 拱形骨架安装施工完成后，应进行以下安全检查：（1）检查拱形骨架的安装质量，确保骨架的稳定性和安全性。
（2）检查施工工具、设备的完好情况，确保其符合安全操作要求。
（3）检查施工现场的安全措施，确保施工区域安全无隐患。
六、交底人：项目经理七、接受人：施工人员八、交底日期：____年____月____日九、注意事项：1. 施工人员应认真听取交底内容，确保掌握拱形骨架安装施工的安全技术要求。
2. 施工过程中，如遇特殊情况，应及时向项目经理报告，并采取相应的安全措施。
3. 施工人员应严格遵守操作规程，确保拱形骨架安装施工过程中的安全。
4. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全意识和操作技能。
拱形骨架刻槽安全技术交底模板
一、交底项目概述项目名称：拱形骨架刻槽施工项目地点：[具体施工地点]项目负责人：[负责人姓名]施工日期：[开始日期]至[结束日期]二、安全注意事项1. 作业人员要求1.1 参加拱形骨架刻槽作业的人员必须经过专业培训，熟悉拱形骨架刻槽的操作规程和安全知识。
1.2 作业人员必须穿戴好个人防护用品，包括安全帽、工作服、手套、防护眼镜和防尘口罩。
2. 施工准备2.1 施工前应检查施工区域，确保场地平整，无障碍物。
2.2 检查施工工具，如切割机、磨床等，确保其性能良好，无安全隐患。
3. 施工操作3.1 刻槽前，应对拱形骨架进行标记，明确刻槽的位置和深度。
3.2 使用切割机刻槽时，应保持切割机稳定，不得倾斜，以免造成意外伤害。
3.3 切割过程中，操作人员应站在安全位置，避免切割机突然失控。
3.4 刻槽深度不宜过深，以免影响拱形骨架的稳定性和整体结构。
4. 安全防护措施4.1 刻槽区域应设置围栏，并挂上警示标志，防止非作业人员进入。
4.2 切割机操作人员应佩戴耳塞，减少噪音伤害。
4.3 作业现场应配备灭火器材，以备紧急情况使用。
5. 应急处理5.1 发生事故时，立即停止作业，组织人员撤离危险区域。
5.2 及时报告事故情况，启动应急预案，进行现场救援和处理。
5.3 对受伤人员进行紧急救治，并送往医院接受进一步治疗。
三、交底内容1. 作业人员必须熟悉拱形骨架刻槽的施工流程和操作规程。
2. 严格遵守安全操作规程，确保自身和他人的安全。
3. 定期检查施工工具和设备，确保其处于良好状态。
4. 遵守施工现场的安全规定，不得擅自改变施工方案。
5. 加强沟通协作，确保施工顺利进行。
四、交底责任1. 项目负责人负责组织本次安全技术交底，并对交底内容的正确性负责。
2. 施工现场管理人员负责监督交底内容的实施，确保作业人员遵守安全规定。
3. 作业人员应认真学习并严格执行安全技术交底内容，确保自身安全。
五、交底记录1. 交底时间：[具体时间]2. 交底地点：[具体地点]3. 交底人：[负责人姓名]4. 参加交底人员：[参与人员名单]5. 交底内容：[详细列出安全技术交底内容][签名]项目负责人：[负责人姓名][日期]。
拱形骨架技术交底
技术交底一.具体设置形式具体设置形式相见附表一及后附图纸。
二.技术要求2.1拱形骨架净距宽×高=3m×3m，拱部骨架截面为L型，宽0.6m，主骨架截面为U型，宽0.6m；主骨架嵌入路堤边坡深0.4m，拱骨架嵌入路堤边坡深0.4m，外露截水槽0.1m，宽0.1m。
脚墙基础，底宽0.72m，高1.0m，地面以上高度0.5m。
护脚采用M7.5浆砌片石砌筑，厚0.4m。
2.2骨架以M7.5浆砌片石砌筑，截水槽部分采用C15素混凝土预制块砌筑，尺寸为（长）0.3m×（宽）0.25m×（厚）0.1m。
2.3骨架护坡与护肩作为一体，在护肩下拱与拱之间设置泄水孔，沿线方向每隔3.6m布置泄水孔，泄水孔采用Φ50mmPVC管，PVC管进水侧采用0.1×0.1m透水土工布（400g/㎡）包裹。
2.4沿线路方向每隔10~15m设一道伸缩缝，缝宽0.02m，缝内全断面填塞沥青麻筋。
2.5为便于养护，沿线路方向每隔300~500m设宽0.6m，厚0.4m的M7.5浆砌片石踏步，一般地段路堤两侧交叉设置，桥头处双侧设置。
2.6拱型骨架内种紫穗槐，间距0.6m梅花型布置，每坑两棵。
三.施工要求3.1施工前应清刷坡面浮土，填补坑凹并拍实使坡面平整。
3.2为达到整体美观效果，施工时要求沿线路方向拱的位置和高度基本一致，要求从路肩处向下开始布置拱的位置，不足一个完整拱是，坡脚处采用半个拱形或部分拱形补充。
3.3泄水孔的触控应与浆砌片石坡面齐平。
3.4骨架砌筑前应按设计形式尺寸挂线放样，开挖沟槽。
3.5骨架内填土片面与骨架坡面保持一致。
3.6骨架应与截水槽同时施工，施工时要求水泥砂浆饱满，砌筑后边缘应回填好，夯填密实，防止表水侵入冲毁骨架。
3.7种紫穗槐应在适宜生长的季节进行。
四.材料要求4.1石料要求4.1.1片石强度不小于30MPa.4.1.2片石中部厚度不小于15cm，大面长度不得超过45cm。
